LC2-1 сигнализаторы уровня воды, жира, масла, песка, ила

Скачать PDF

Тип: Стационарный/Многоканальный

Режим работы: Сигнализация предельных значений

Принцип действия: Емкостной

Тип контролируемой среды: Вязкая, Жидкая, Сыпучая

Маркировка взрывозащиты: Нет

Цена (без учета НДС): 13 190,90 - 28 407,50 руб.

Описание

Серия сигнализаторов уровня LC2-1 включает в себя 3 модификации:

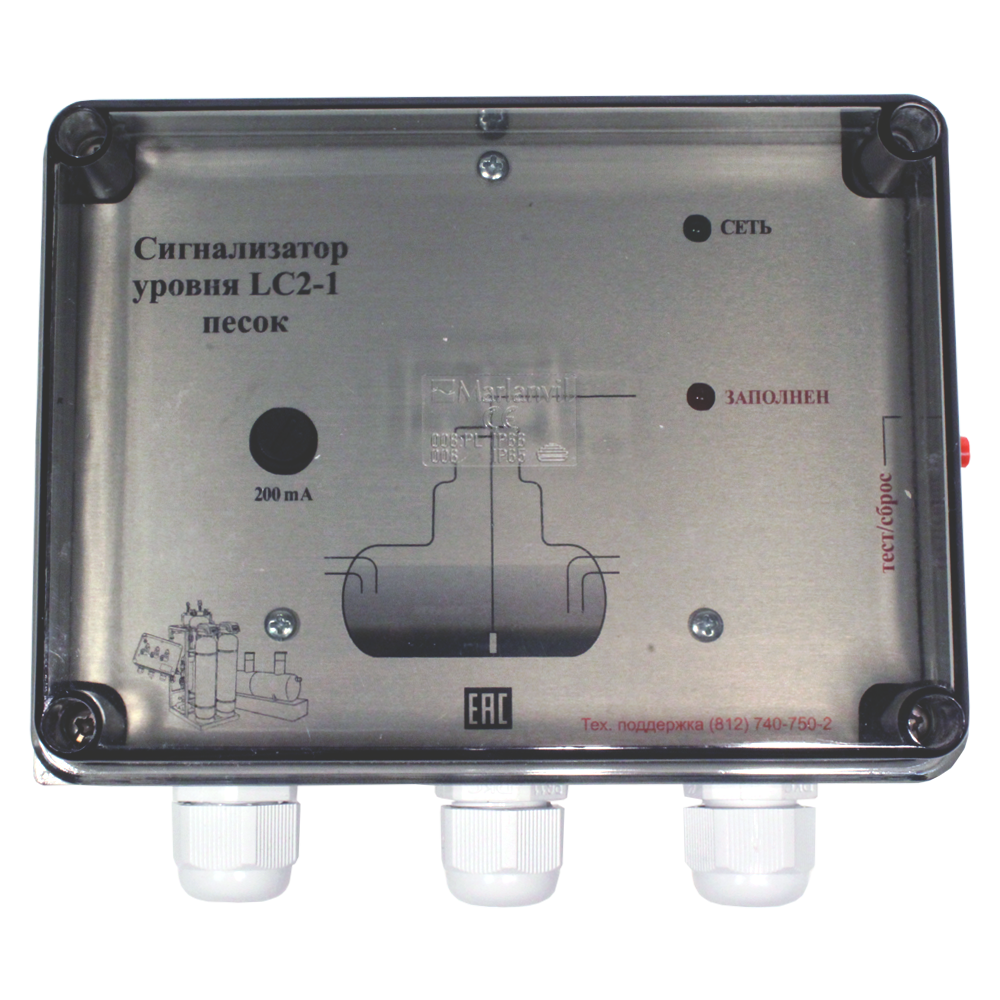

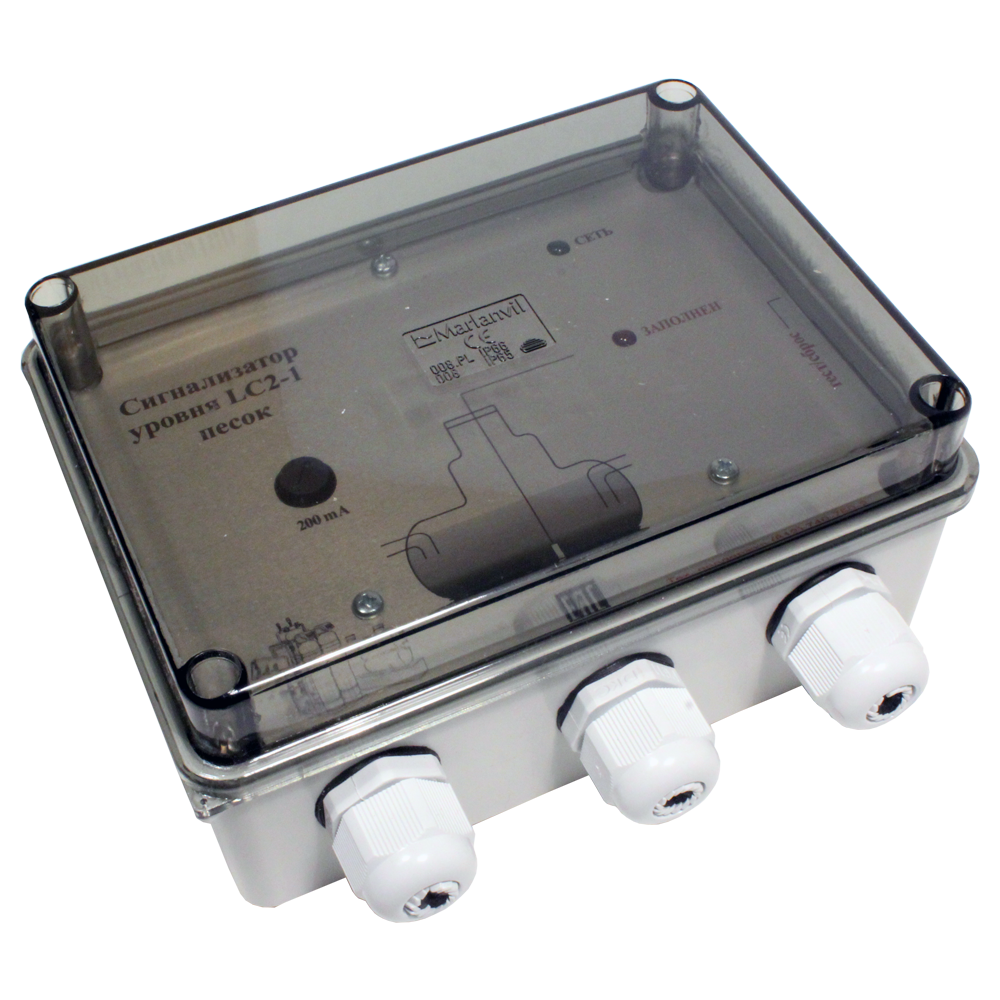

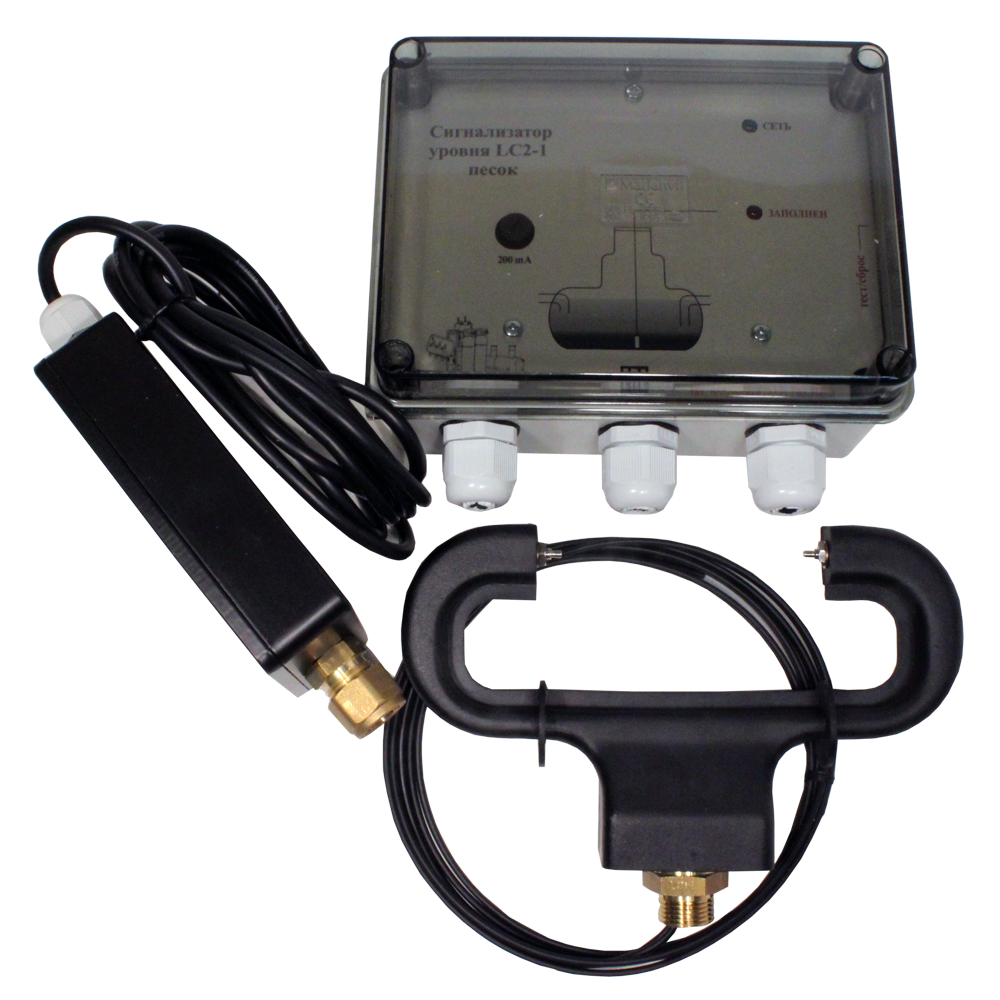

  • LC2-1 песок/ил – предназначен для контроля степени наполнения емкостей и резервуаров взвешенными частицами (песком или илом).

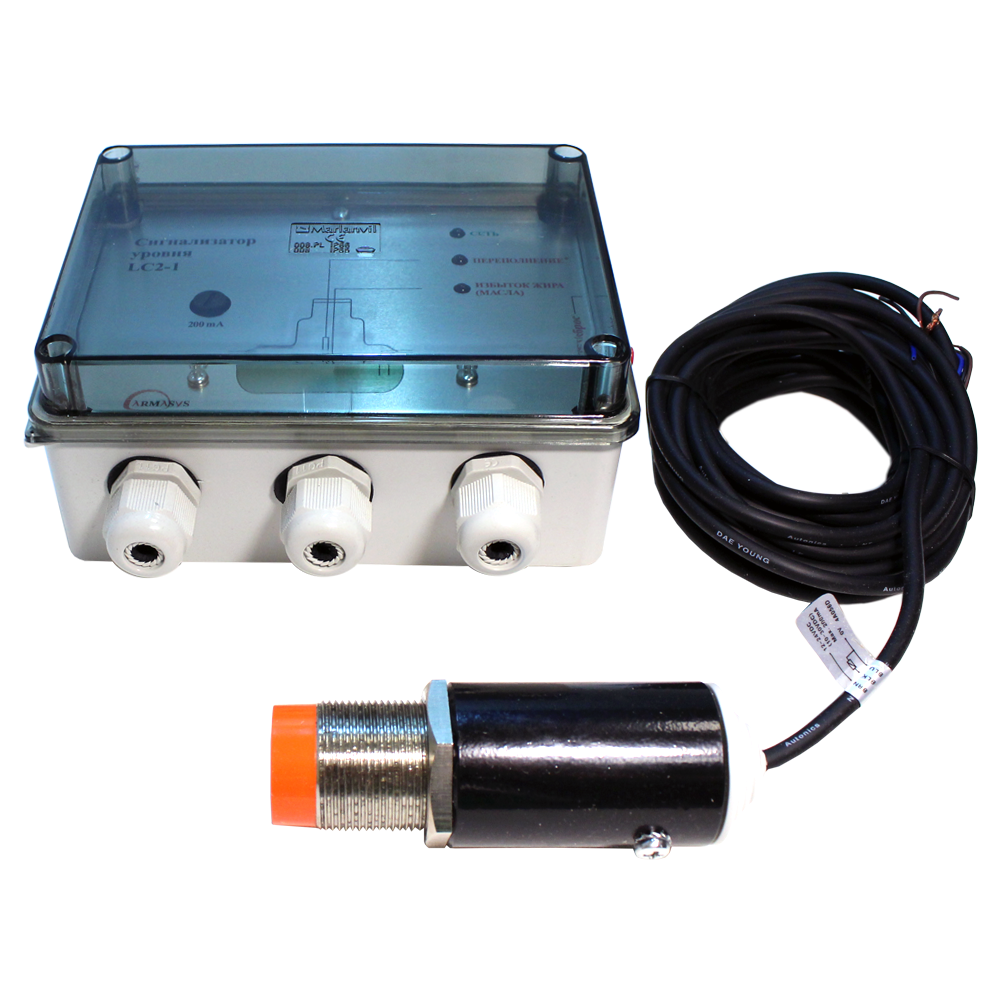

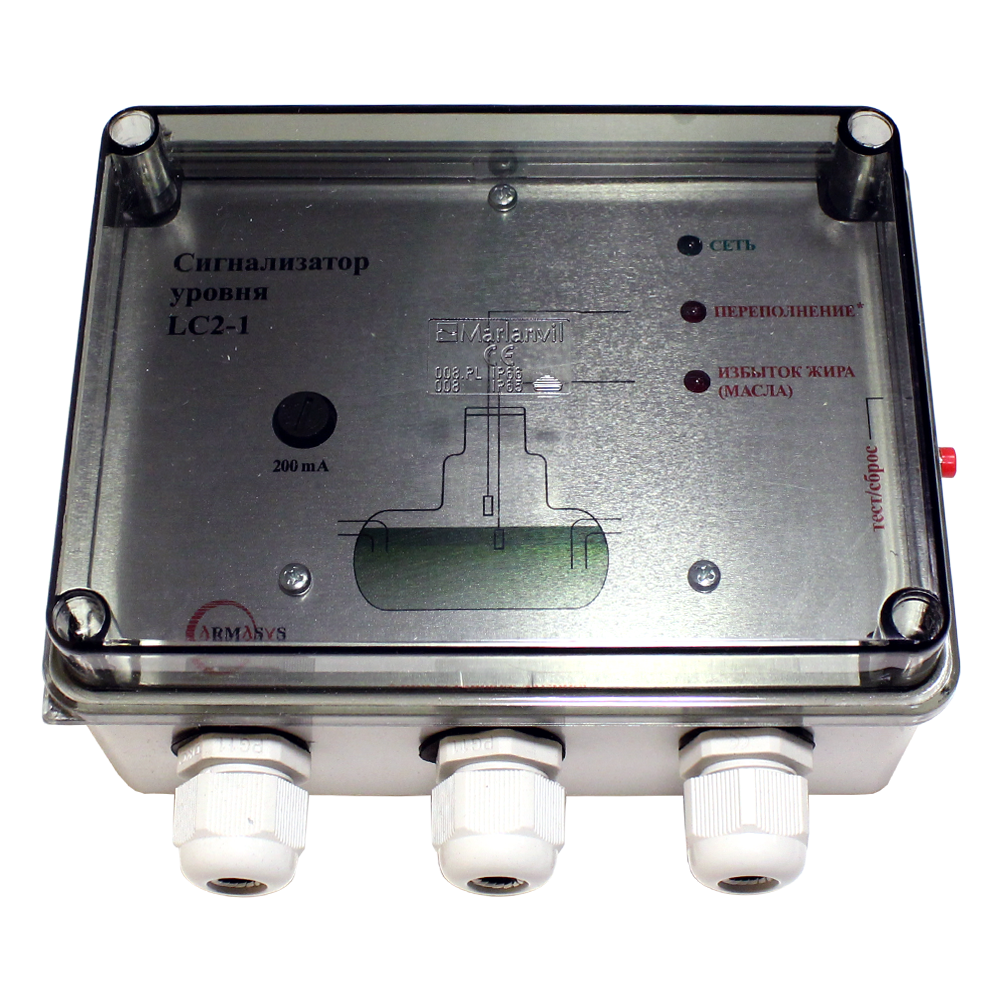

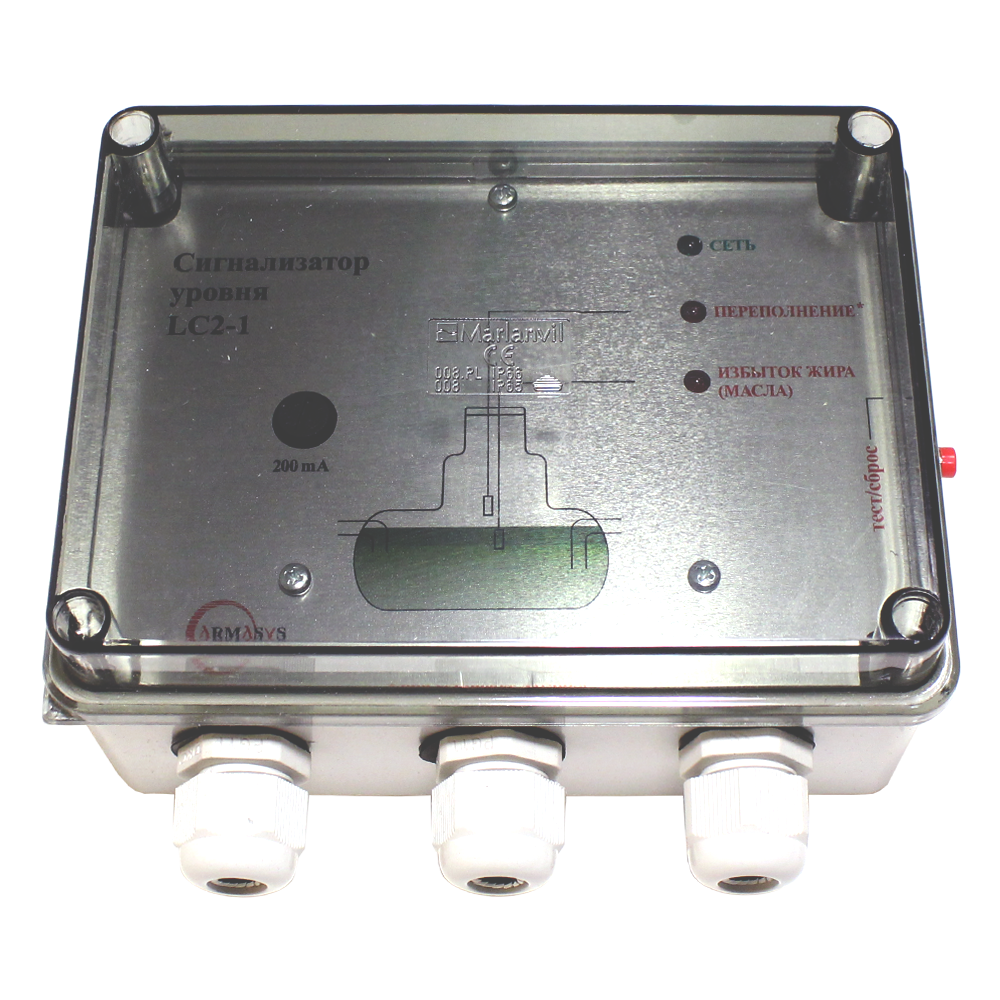

  • LC2-1 жир/масло – используется для контроля толщины всплывшего масла (жира) на поверхности воды в емкости и сигнализации при превышении допустимого уровня.

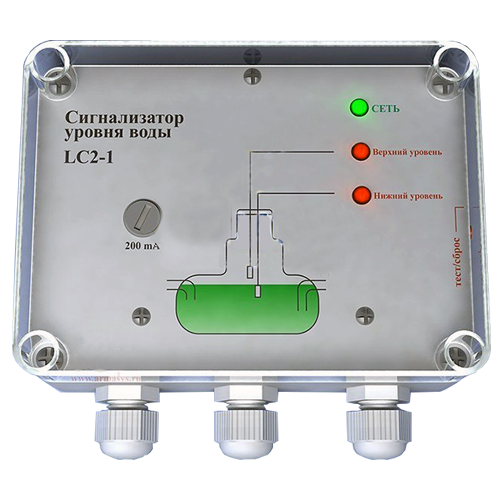

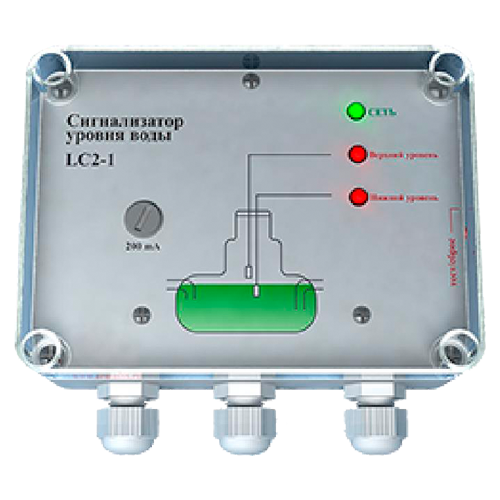

  • LC2-1 вода/реагенты - сигнализатор уровня жидкости/воды.

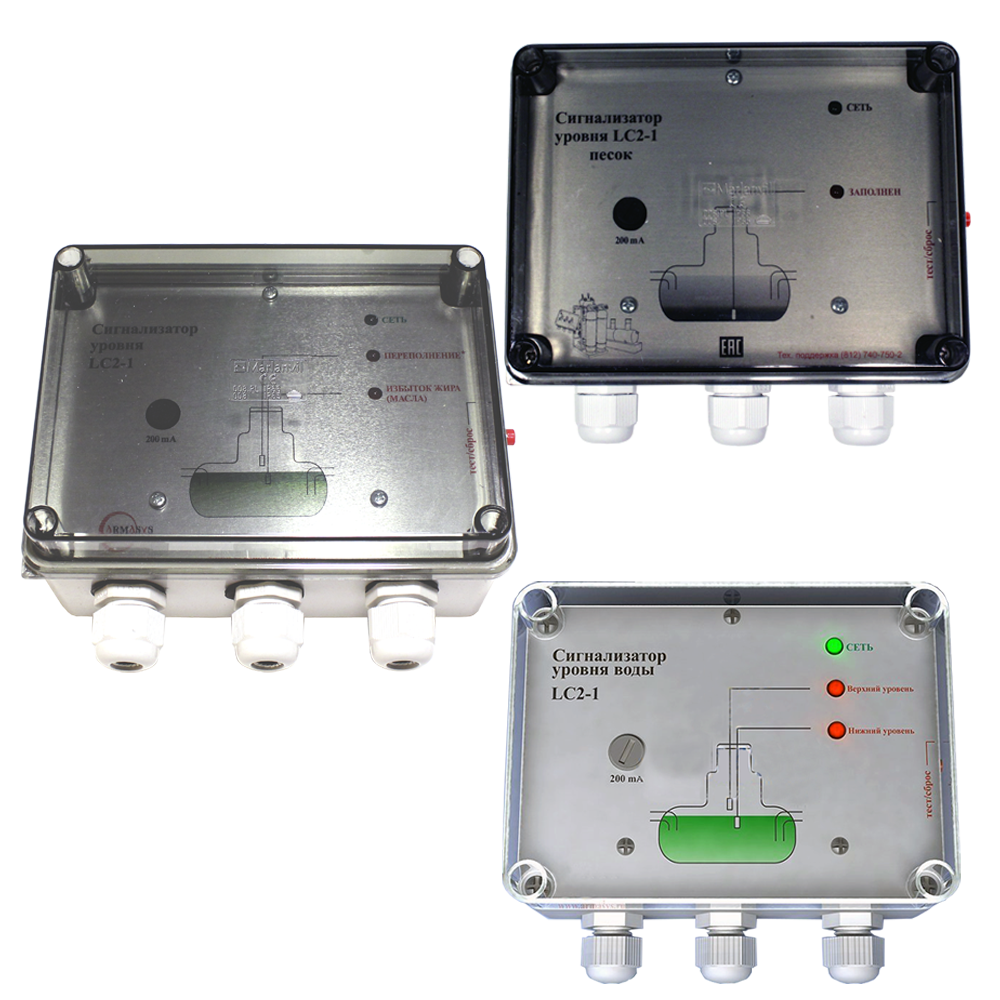

LC2-1 песок/ил LC2-1 жир/масло LC2-1 вода
LC2-1 песок/ил LC2-1 жир/масло LC2-1 вода/реагенты

Области применения сигнализаторов LC2-1:

  • Сигнализатор уровня песка/ила LC2-1 (песок/ил). Используется в местах, где из сточных вод выделяется большое количество взвешенных веществ (песка, ила). Наиболее часто встречается в пескоотделителях, илоотделителях и отстойниках.
  • Сигнализатор уровня жира/масла LC2-1 (жир/масло). Применяется в технологических сооружениях, где необходимо выделение из сточных вод жировой или масляной составляющей. Данная модификация подходит для пищевых комбинатов, кафе, ресторанов, баров, предприятий по производству мыла. Также LC2-1 на жир и масло используется на автостоянках, бензоколонках, логистических комплексах, авторемонтных зонах и т.д.
  • Сигнализатор уровня жидкости LC2-1 (вода/реагенты). В системах водоснабжения и водоотведения, на очистных сооружениях для определения уровней заполнения резервуаров водой. Также подходит для определения уровней в емкостях для хранения реагентов.

Принцип работы

LC2-1 производит контроль уровня в емкостях с помощью оптоволоконного датчика. Он устанавливается внутри резервуара на требуемой высоте измерения и подключается к измерительному сигнальному устройству, которое размещается внутри помещения, в удобном для наблюдения месте. Подключение составляющих компонентов LC2-1 производится через монтажный кабель (расстояние между датчиком и сигнализирующим устройством не должно превышать 50 м). В зависимости от модификации сигнализатор уровня LC2-1 различается составляющими элементами и принципом работы:

  • Сигнализатор уровня песка/ила LC2-1 (песок/ил). Система измерения определяет степень наполнения взвешенных частиц (песка) в емкости отстойника. Устройство контроля идентифицирует количество песка с помощью датчиков и сигнализирует, если объем твердых частиц в резервуаре выше нормы.
  • Сигнализатор уровня жира/масла LC2-1 (жир/масло). Сигнализирующее устройство, с подключенными к нему бесконтактными датчиками, контролирует толщину всплывшего жира (масла) на поверхности воды в емкости отстойника и выдает световой и звуковой сигнал при превышении допустимой нормы.
  • Сигнализатор уровня жидкости LC2-1 (вода/реагенты). Сигнализирующее устройство определяет количество жидкости и выдает световой и звуковой сигналы, если объем в емкости выше нормы.

Технические характеристики

Выходные сигналы Релейный
Температура контролируемой среды -10...+40°С
Материалы изготовления ПВХ
Исполнение по степени защиты IP56
Питание ~220 В
Габариты 155х115х75 мм

Структура обозначения, пример заказа

LC2-1
Вода

Модификация: вода; жир/масло; песок/ил

Наименование модели

Варианты исполнений

Тип оборудования

LC2-1
(песок/ил)

LC2-1
(жир/масло)

LC2-1
(вода/реагенты)

LS-x датчик

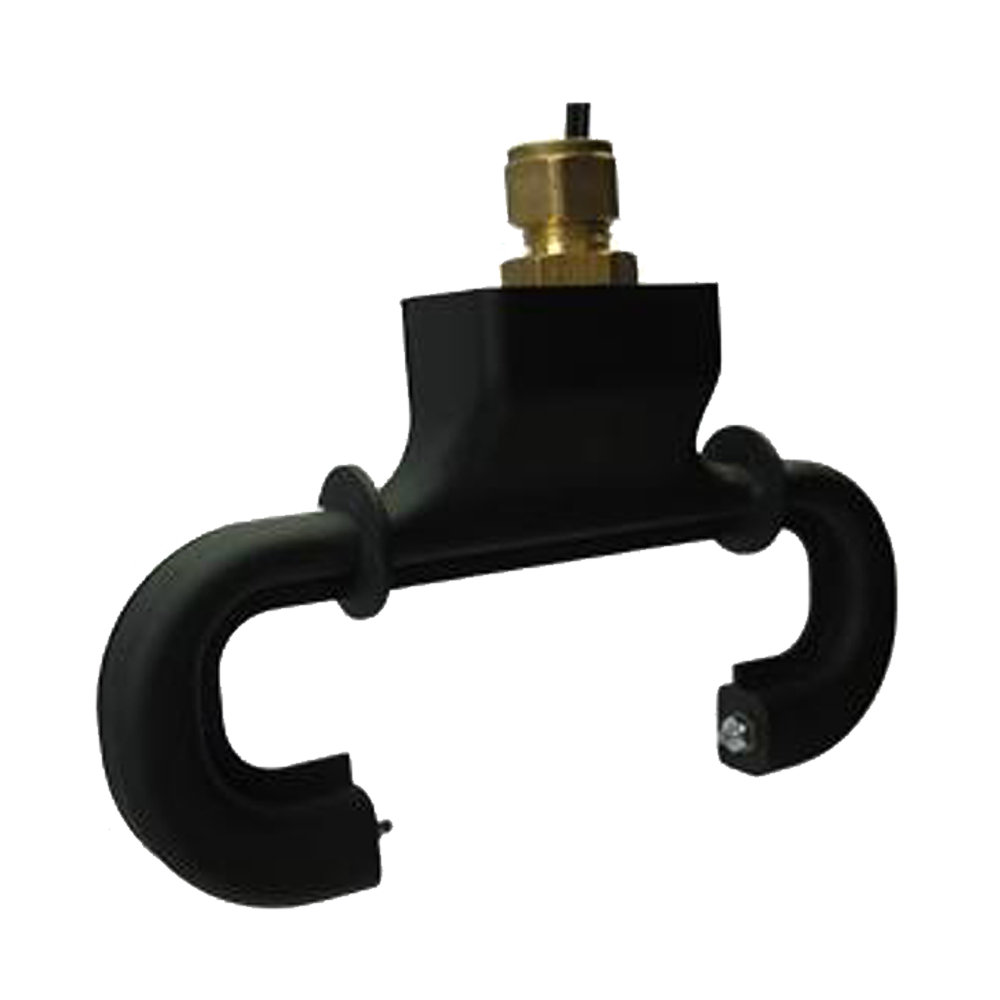

Датчик LS-3

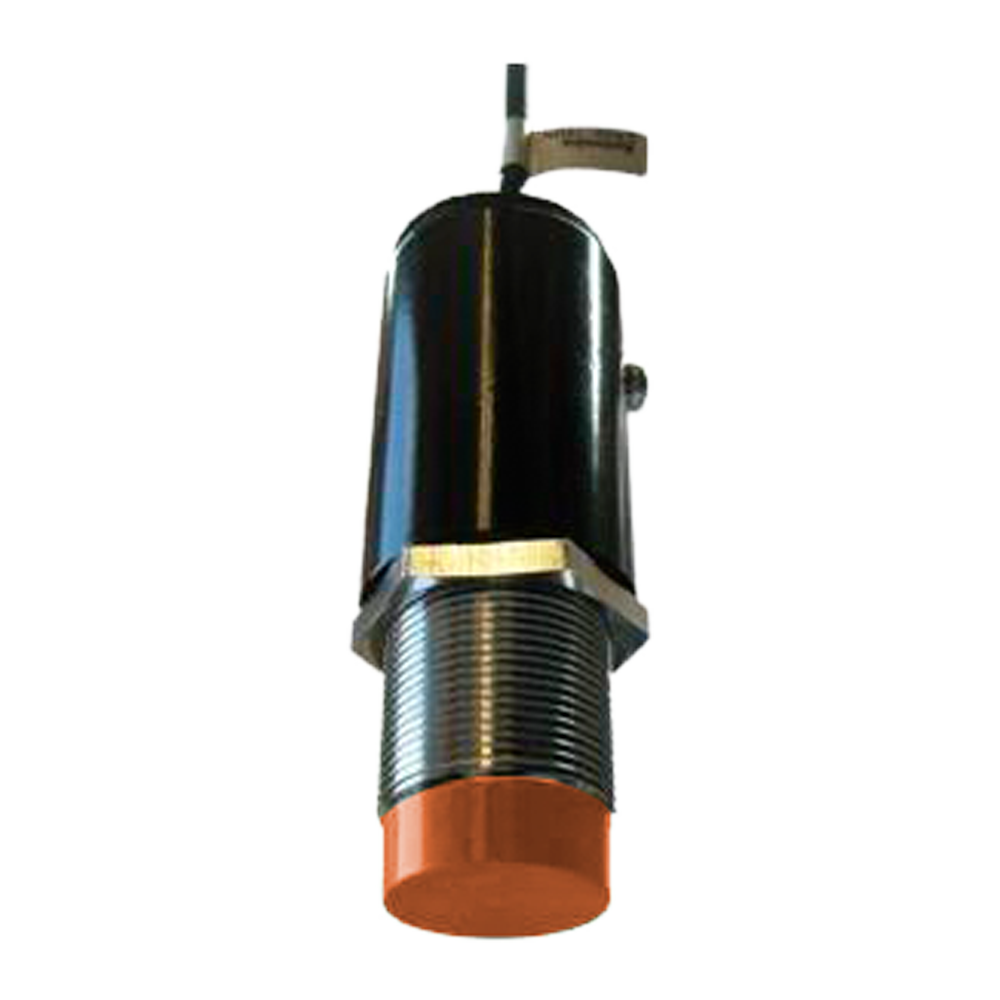

Датчик LS-1

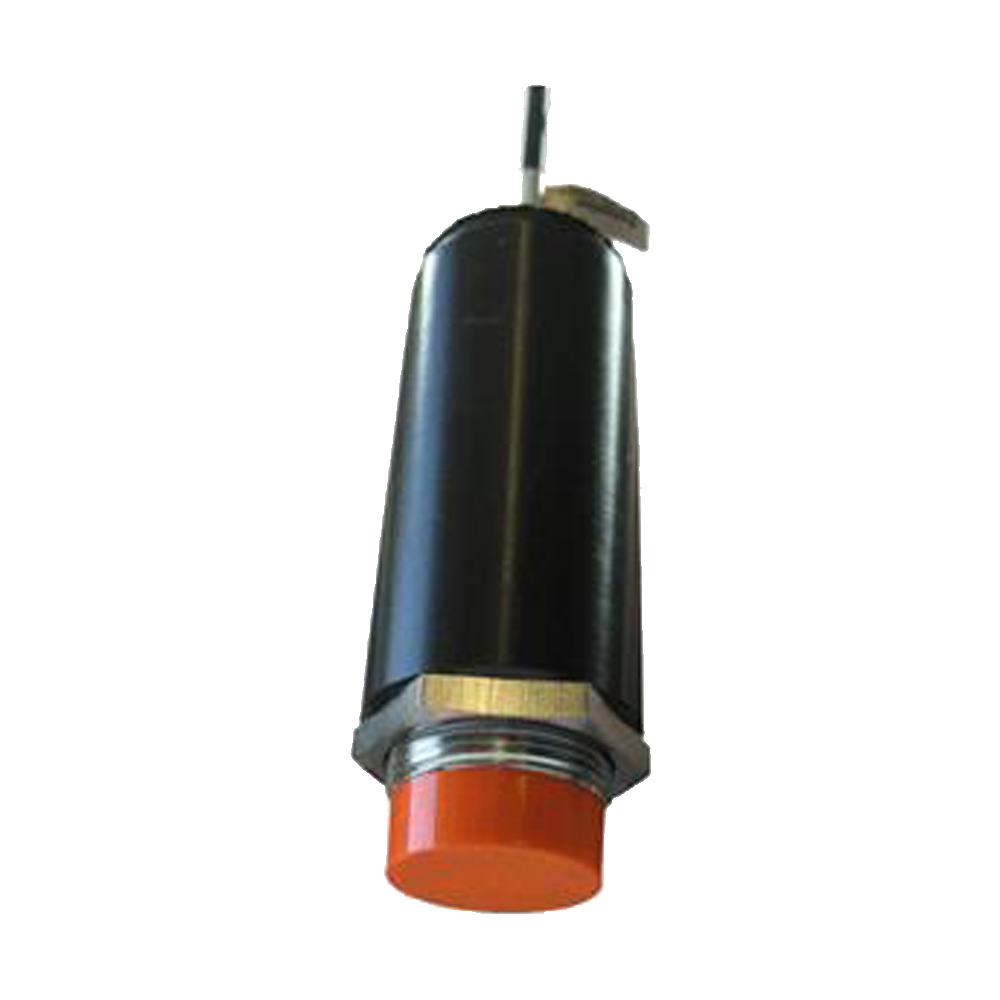

Датчик LS-2

Кол-во датчиков в комплекте поставки

1

1

1

Возможное кол-во подключаемых датчиков

1

2

2

Внешняя связь

1 релейный канал

2 релейных канала

нет

Тип датчика

Лазерный, оптоволоконный

Бесконтактный, емкостной с металлическим утяжелителем

Бесконтактный, емкостной с полиэтиленовым утяжелителем

Возможные опции

Возможность подключения к GSM-модему MMG-77 для удаленной диспетчеризации;

комплект для удлинения датчиков

Возможность подключения к GSM-модему MMG-77 для удаленной диспетчеризации;

комплект для удлинения датчиков;

дополнительный датчик уровня переполнения LS-1

Возможность подключения к GSM-модему MMG-77 для удаленной диспетчеризации;

комплект для удлинения датчиков;

дополнительный датчик уровня LS-2;

внешняя связь - 2 релейный канал

Потребляемая мощность сигнализатора

30 Вт

30 Вт

30 Вт

Стандартный комплект поставки

Варианты комплекта поставки в зависимости от модификации:

  • Для сигнализатора уровня песка/ила LC2-1:
    • Сигнализатора уровня LC2-1 (песок/ил).
    • Оптоволоконный датчик.
    • Оптический усилитель-преобразователь.
    • Резак для оптоволоконных проводников.
    • Паспорт.
  • Для сигнализатора уровня жира/масла LC2-1 (жир/масло):
    • Сигнализатор уровня LC2-1 (жир/масло).
    • Емкостной датчик объёма жира.
    • Пластина крепления датчика.
    • Паспорт.
  • Для сигнализатора уровня жидкости LC2-1:
    • Сигнализатор уровня LC2-1 (вода/реагенты).
    • Емкостной датчик.
    • Пластина крепления датчика.
    • Паспорт.

Дополнительная комплектация, опции

  • GSM-модем MMG-77 для удаленной диспетчеризации.

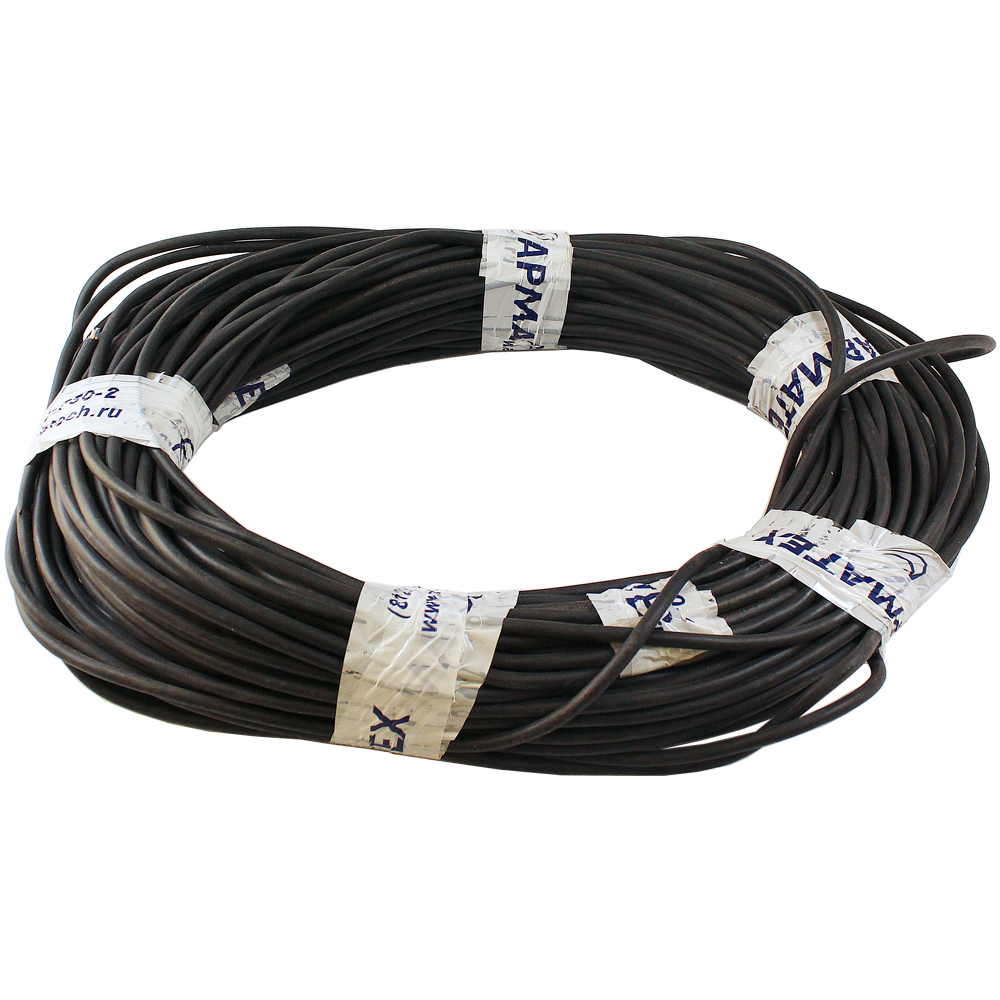

  • Комплект для удлинения датчиков уровня.
  • Емкостной датчик LS-1 (для сигнализатора LC2-1 жир/масло).
  • Емкостной датчик контроля воды LS-2 (для сигнализатора LC2-1 вода/реагенты).
  • Внешняя связь - 2 релейный канал (для сигнализатора LC2-1 вода/реагенты).

Скачать документацию

LC2-1 сигнализатор уровня песка. Паспорт.

LC2-1 сигнализатор песка, модификация. Дополнение к паспорту.

LC2-1 сигнализатор уровня жира. Паспорт.

LC2-1 сигнализатор уровня воды. Паспорт.

LC2-1 сигнализатор уровня воды (c возможностью подключения внешних цепей). Паспорт.



Чтобы правильно подобрать сигнализаторы уровня LC2-1, узнать стоимость LC2-1 или купить сигнализатор LC2-1, вам достаточно позвонить по телефону +7 (4812)209-311 или написать по электронной почте info@td-urovnemer.ru.
