IC система термоизоляции

Скачать PDF

Тип контролируемой среды: Вязкая, Жидкая

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Термоизоляция указателей уровня IC предназначена для поддержания среды внутри камеры в состоянии максимально близком к состоянию среды внутри технологического оборудования, также может использоваться для защиты от обледенения.

В системе термоизоляции IC диапазон поддержания температуры от -196 до +400°С.

Устройство и принцип действия

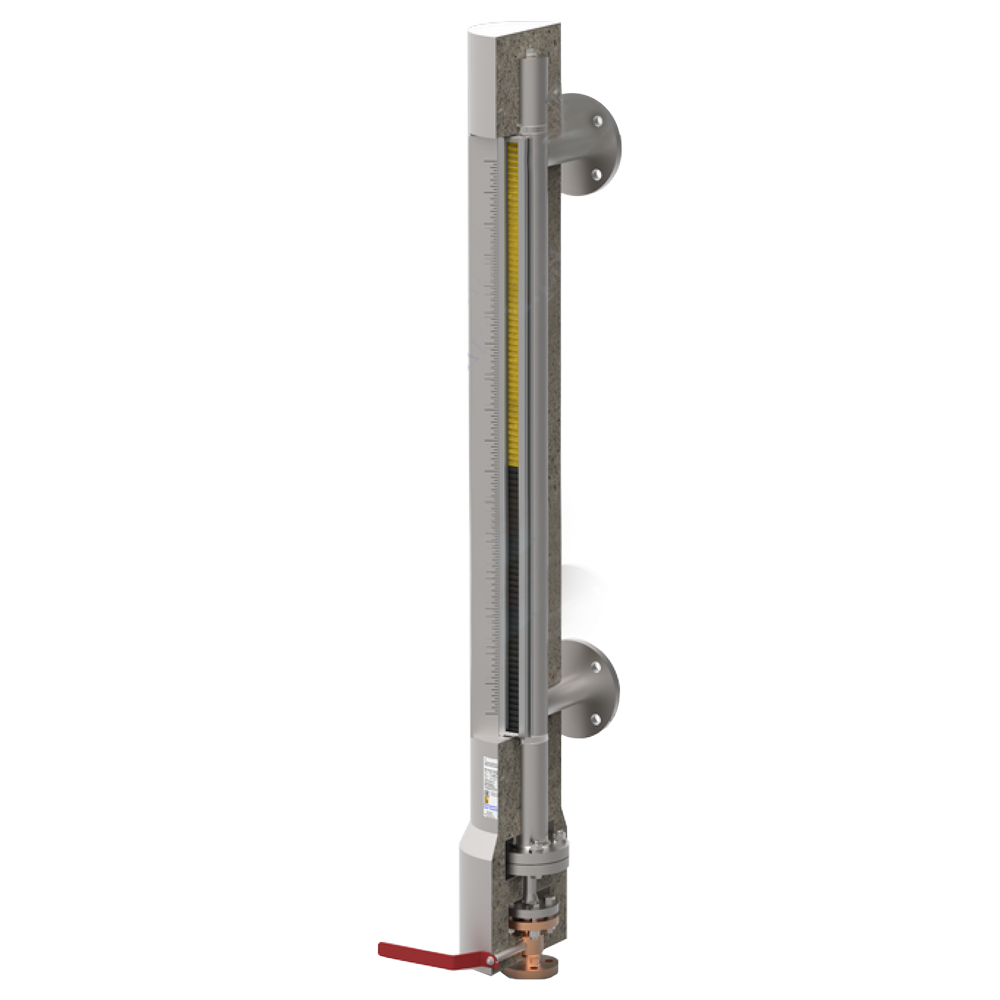

Температурная изоляция IC состоит из двух слоев: наружного и внутреннего.

Наружный слой системы IC представляет из себя съемный кожух из нержавеющей стали толщиной 0,5 мм, который служит для защиты внутреннего слоя от атмосферных явлений (ультрафиолета, влаги), механических повреждений при монтаже и обслуживании, придает жёсткость конструкции, экранирует тепловое излучение.

Внутренний слой системы IC может состоять из вспененного каучукового материала, либо из базальтовой ваты. Вид теплоизоляционного материала выбирается в каждом конкретном случае, в зависимости от температуры среды в камере байпасного индикатора, температуры окружающего воздуха, наличия в окружающей среде агрессивных веществ, наличия системы обогрева/охлаждения камеры.

Толщина температурной изоляции в типовом случае составляет 50-60 мм от стенки камеры, но в некоторых случаях может быть увеличена. В случае наличия магнитного индикатора в температурной изоляции изготавливается вырез, а по бокам от него устанавливаются так называемые «экраны» - изогнутые под углом пластины из нержавеющей стали, являющиеся составной частью внешнего слоя изоляции. На один из экранов наносится шкала с линейными единицами измерения (мм, см, м, %), а второй «по-умолчанию» остается без маркировки. Однако по желанию заказчика на него могут быть нанесены иные единицы измерения (%, литры, кг и т.п.).

Технические характеристики

Диапазоны измерений	Без ограничений
Температура контролируемой среды	До +130 °C для вспененного каучука; до +500 °C для базальтовой ваты
Материалы изготовления	Нержавеющая сталь (материал наружной оболочки изоляции)

Структура обозначения, пример заказа

LGB

E25/40/B1

M1000

V60x2

RI/SM

F2T51/200/N4/4

N-N

IC-N

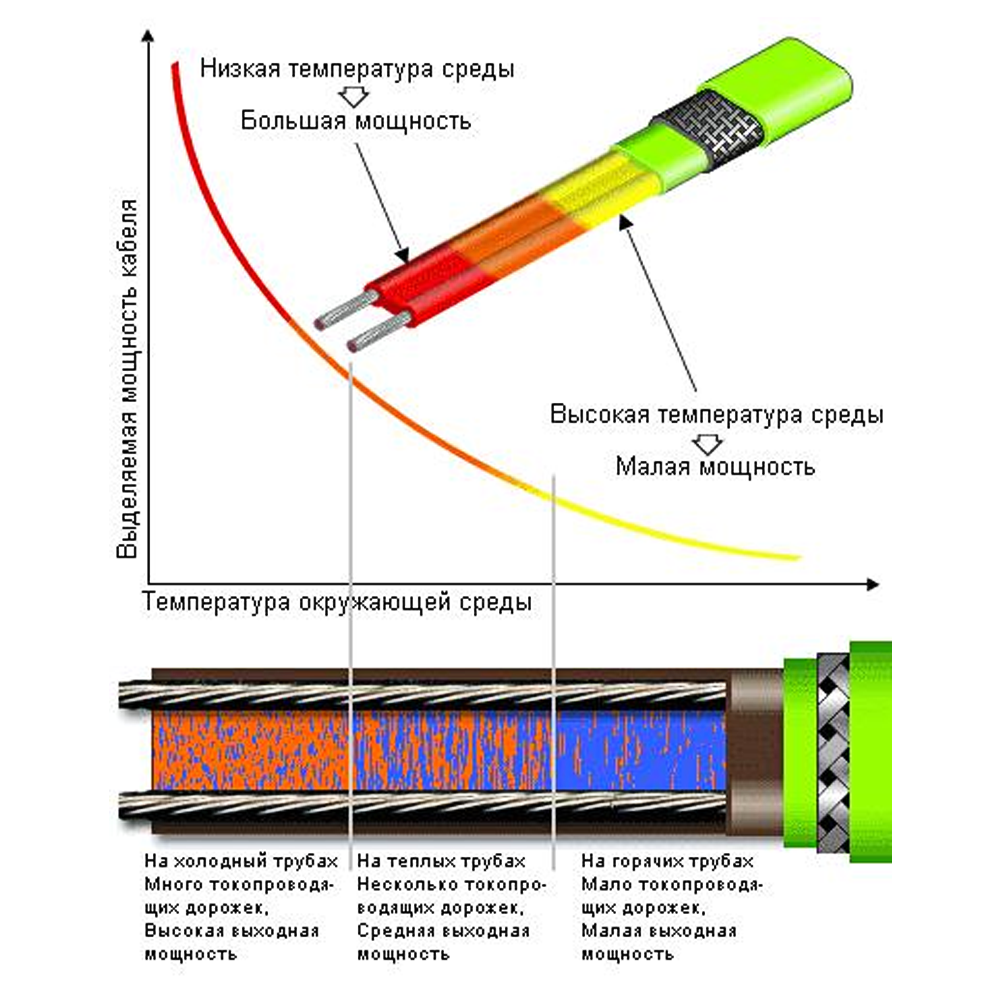

Обогрев и температурная изоляция - Конструктивное исполнение указателя уровня LGB (подробнее - в Руководстве по эксплуатации)

Датчик уровня в комплекте с LGB - Сигнализатор уровня в комплекте с LGB (подробнее - в Руководстве по эксплуатации)

Одобрения и сертификаты (подробнее - в Руководстве по эксплуатации)

Поплавок (подробнее - в Руководстве по эксплуатации)

Индикатор/приставка/шкала (подробнее - в Руководстве по эксплуатации)

Материал, диаметр и толщина стенки камеры указателя уровня (материал футеровки) (подробнее - в Руководстве по эксплуатации)

Расстояние L / Диапазон показаний (измерений) М (подробнее - в Руководстве по эксплуатации)

Вид присоединительных элементов/Присоединение к процессу (подробнее - в Руководстве по эксплуатации)

Варианты монтажного присоединения (подробнее - в Руководстве по эксплуатации)

Наименование модели

Скачать документацию

LGB указатели уровня. Руководство по эксплуатации.

LGB указатели уровня. Опросный лист.

Обогрев и температурная изоляция.
