ЭРСУ-3Р регуляторы-сигнализаторы уровня кондуктометрические

Скачать PDF

Тип: Стационарный/Многоканальный

Режим работы: Сигнализация предельных значений

Принцип действия: Кондуктометрический

Тип контролируемой среды: Жидкая

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Описание

Регуляторы-сигнализаторы уровня ЭРСУ-ЗР используются для контроля предельных уровней элек­тропроводных жидких сред. Позволяют проводить измерения по трем точкам в одном или различных резервуарах.

ЭРСУ-ЗР применяются для автоматизации контроля технологических процессов, их регулирования и управления. Прибор имеет светодиодные индикаторы для выдачи визуальной сигнализации, а также обеспечивает релейную (типа «сухой» контакт) сигнализацию, срабатывающую при достижении заданных предельных уровней.

Особенности ЭРСУ-ЗР:

  • ЭРСУ-3Р обеспечивают стабильность показаний при температуре окружающего воздуха -50...+70°С (датчик) и -50...+60°С (передающий преобразователь), и относительной влажности 98% при температуре +35°С.
  • Выходной сигнал - переключающие контакты реле.
  • Нагрузка на контакты выходного реле:
    • Ток 0,5-2,5 А.
    • Частота 50, 60 Гц.
    • Напряжение 12-250 В.
  • Верхнее значение сопротивления срабатывания - 5000 Ом.
  • Длина линии связи между датчиками и передающим преобразователем при сопротивлении каждой жилы до 20 Ом - 1000 м.

Устройство и работа ЭРСУ-3Р

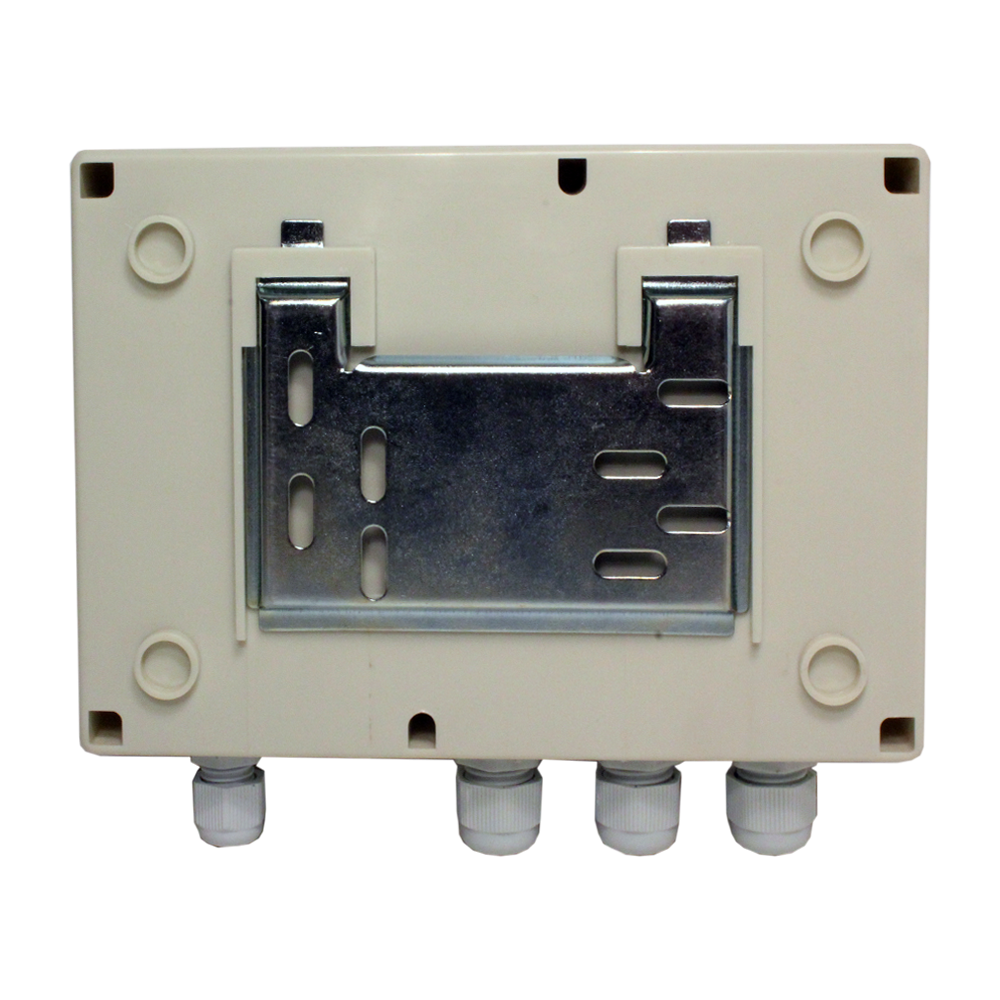

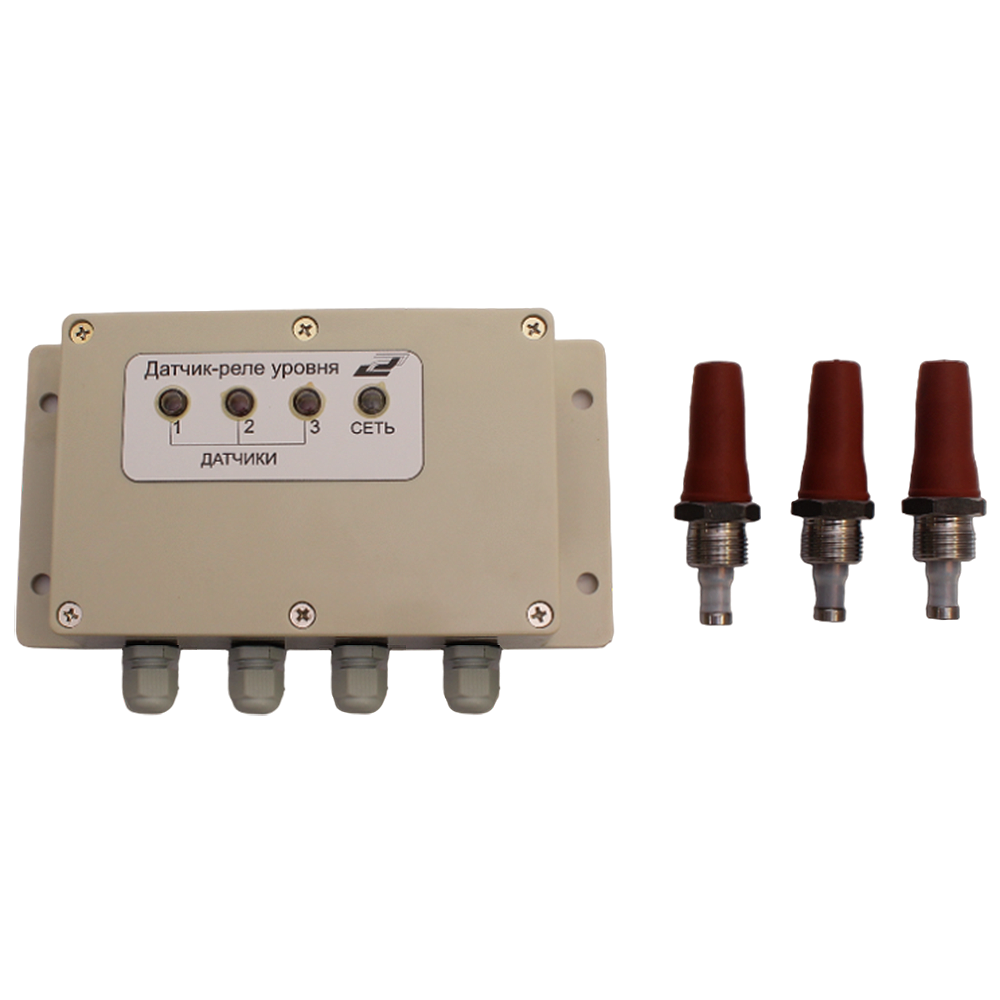

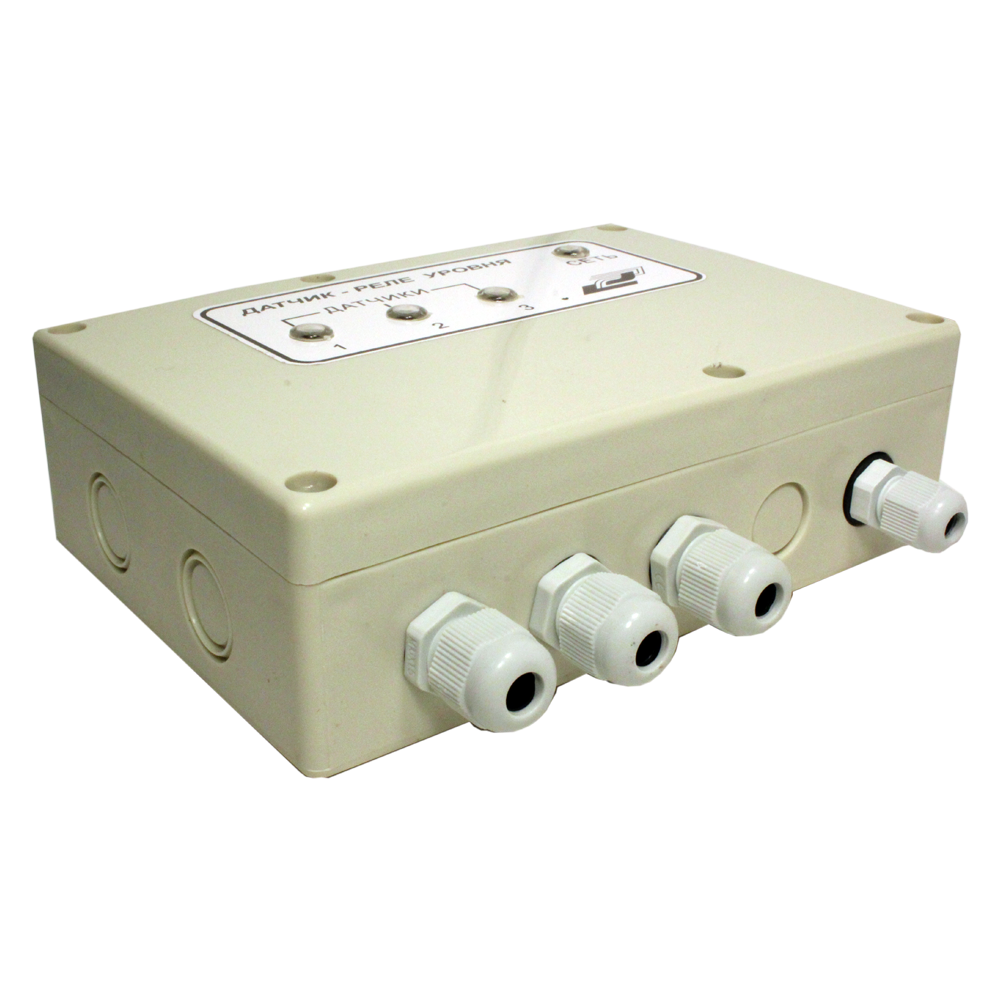

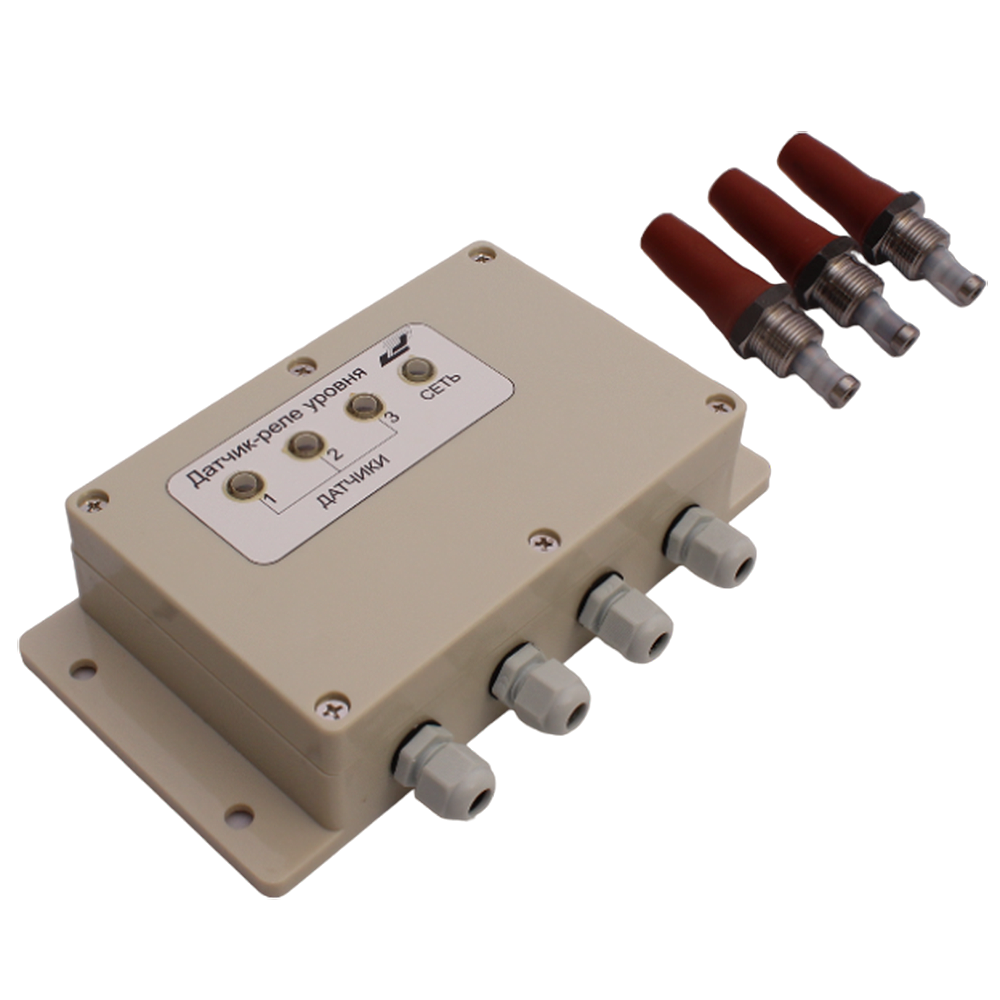

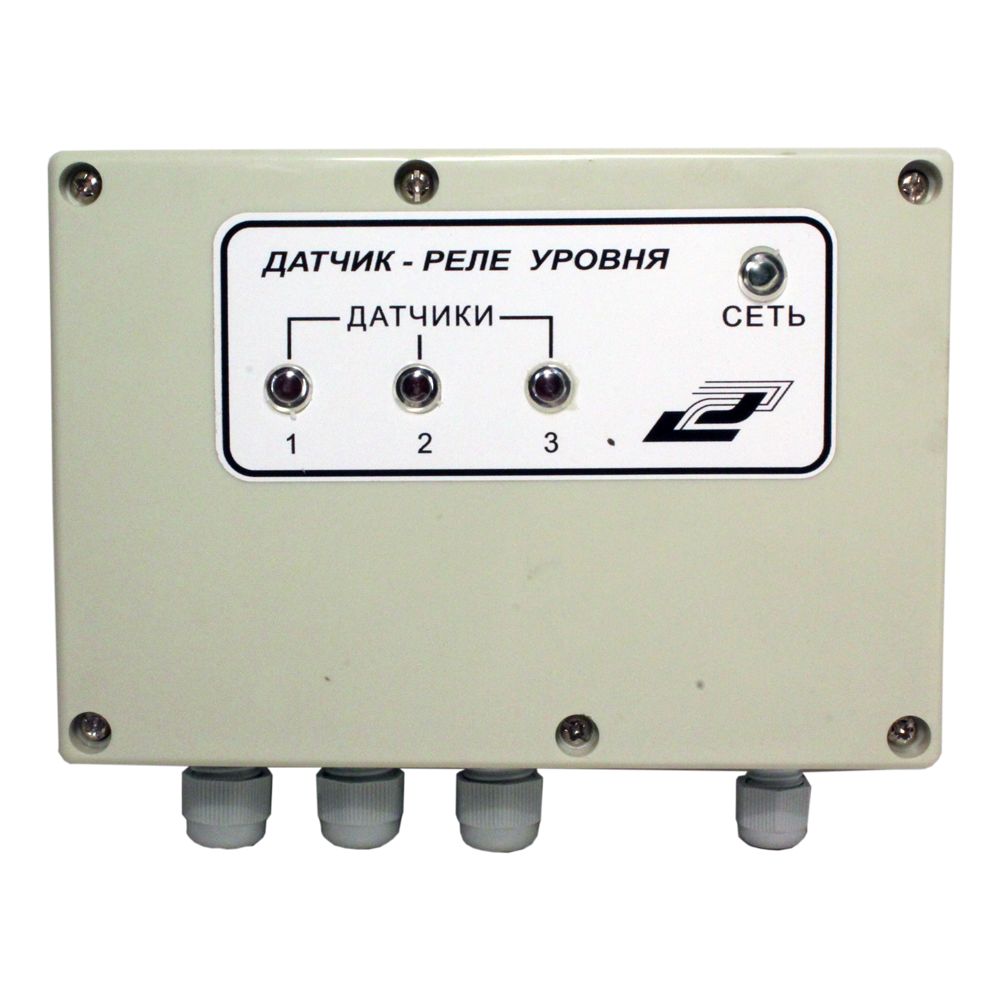

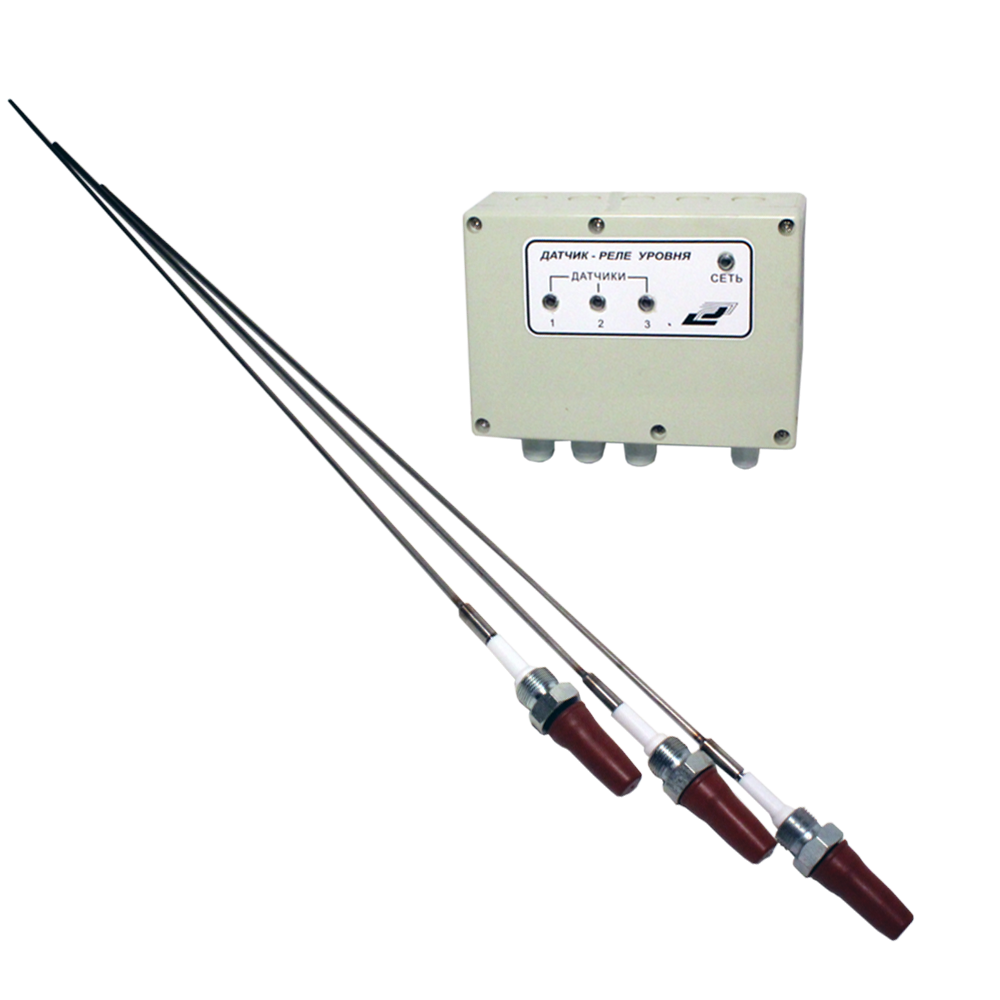

В конструкцию ЭРСУ-3Р входит передающий преобразователь в комплекте с тремя датчиками. Датчик ЭРСУ-3Р состоит из корпуса (штуцера), электрода с изолятором, и защитного колпачка. Преобразователь имеет электронный блок для обработки и передачи полученной от датчиков информации.

Принцип действия ЭРСУ-3Р заключается в преобразовании данных в электрический релейный сигнал. Под данными понимается изменения электрического сопротивления между электродом датчика и стенкой резервуара в электрический релейный сигнал.

Технические характеристики

Выходные сигналы Релейный
Температура контролируемой среды до 250°С
Давление контролируемой среды До 6,3 МПа
Материалы изготовления Фторопласт 4 ГОСТ 10007; Фторопласт 40 ЛД-2 ТУ301-05-17-89; Керамика
Климатическое исполнение (диапазон рабочих температур) ОМ4, УХЛ2, УХЛ4
Исполнение по степени защиты IP54
Питание ~220 В, ~380 В
Вес Преобразователь передающий: 1,0 кг; Датчики: 0,65 кг

Структура обозначения, пример заказа

ЭРСУ-3Р
УХЛ3.1
1
0,1
0,25
0,6

Длина погружаемой части 3-го датчика

Длина погружаемой части 2-го датчика

Длина погружаемой части 1-го датчика

Модификация датчика по таблице "Варианты исполнения"

Климатическое исполнение

Наименование модели

Варианты исполнений

Модель

Материал датчики

Параметры контролируемой среды



Материал электрода, погружаемого в контролируемую среду

Материал изолятора

Температура контролируемой среды, 0С,
не более

Рабочее давление,
МПа,
не более

Удельная проводимость, см/м,
не менее

Длина погружаемой части датчика, L, м

Исполнение

ЭРСУ-ЗР

Сталь12Х18Н10Т

Фторопласт 4 ГОСТ 10007 или фторопласт 40 ЛД-2 ТУ301-05-17-89

200

2,5

0,015

0,6 при вертикальном монтаже или 0,1 при горизонтальном монтаже

1; 3

Керамика

250

6,3

4.1

2,5

4.2

Примечание. При необходимости потребитель может уменьшить или увеличить длину электрода до требуемой по условиям работы, но не более 5 м. При этом удлиняющий стержень может быть любого сечения площадью не менее площади сечения основного электрода, из материала, стойкого к контролируемой среде.

Стандартный комплект поставки

  • Передающий преобразователь.
  • Датчик - 3 шт.
  • Паспорт.
  • Руководство по эксплуатации - 1 экз. на 10 приборов (1 экз. в один адрес).

Скачать документацию

ЭРСУ-3Р регуляторы-сигнализаторы уровня кондуктометрические. Руководство эксплуатации.



Чтобы правильно подобрать сигнализаторы ЭРСУ-3Р, узнать стоимость сигнализаторов уровня ЭРСУ-3Р или купить ЭРСУ-3Р, вам достаточно позвонить по телефону +7 (4812)209-311 или написать по электронной почте info@td-urovnemer.ru.
