МШС метроштоки

Скачать PDF

Тип: Переносной

Режим работы: Периодические замеры

Принцип действия: Визуальный

Тип контролируемой среды: Вязкая, Жидкая

Маркировка взрывозащиты: Нет

Цена (без учета НДС): 2455,00-6615,00 руб.

Описание

Метроштоки МШС предназначены для измерения уровня нефтепродуктов и других неагрессивных жидкостей, находящихся в горизонтальных резервуарах транспортных и стационарных ёмкостях. В основном применяются на предприятиях, специализирующихся на транспортировке, хранении и реализации нефти.

Описание конструкции метроштоков МШС

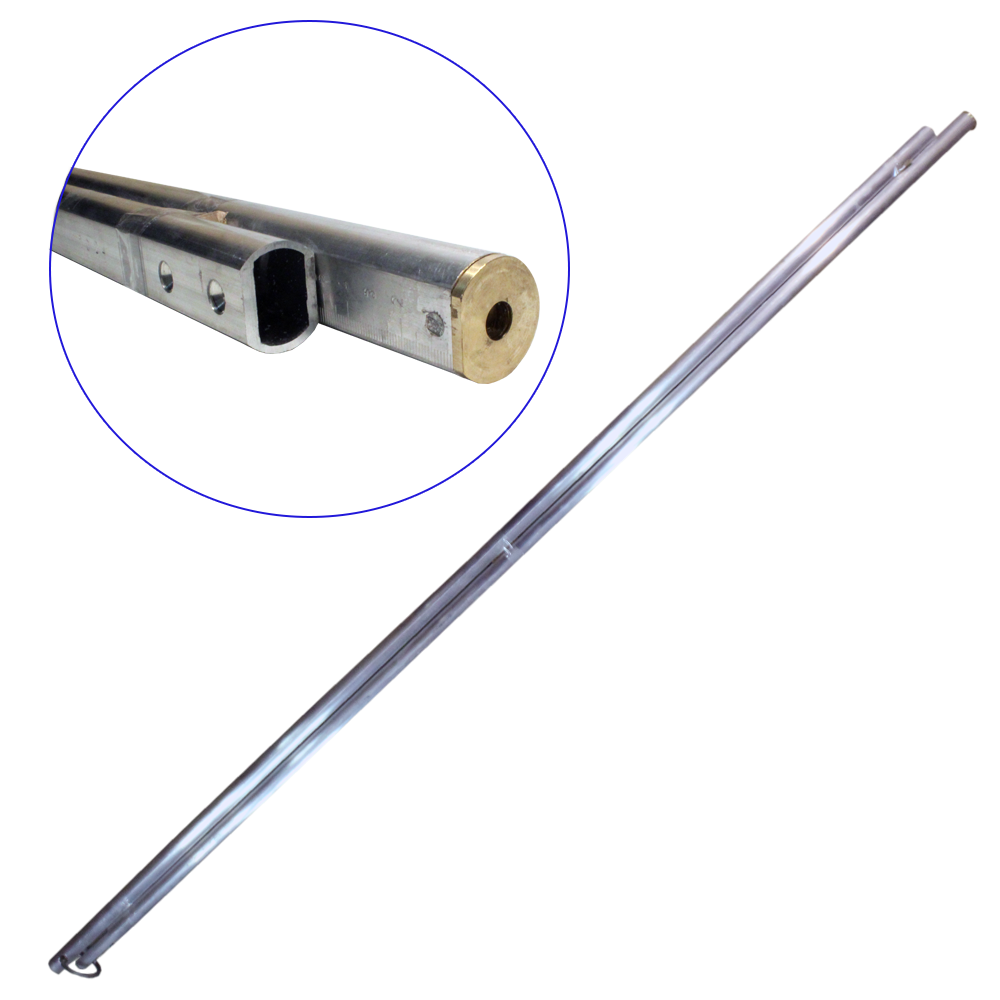

Метроштоки МШС представляют собой отрезки профиля Т-образного сечения или круглого сечения. В состав входит одно, два или три звена, изготовленные из алюминиевого сплава АД-31 с нанесенной на них измерительной шкалой. Цена шкалы деления составляет 1 мм.

Прочность конструкции обеспечивается жесткостью соединения звеньев – они скрепляются между собой с помощью двух соединительных планок или соединительной втулки. В метроштоках МШС все элементы фиксации звеньев имеют особое строения, благодаря которому они не выступают за образующую устройства.

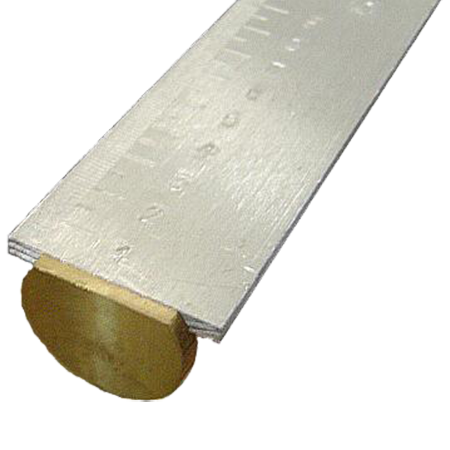

Нижние звенья метроштока МШС снабжены латунным наконечником, который также жестко соединен с нижним звеном. Для скрепления конструкции используются заклепки, предотвращающие самопроизвольное ослабление наконечника в процессе эксплуатации.

Конструкция наконечника метроштока МШС предусматривает возможность его замены. После поверки на одной из заклепок ставится клеймо поверителя. Устройства производятся в соответствии с ГОСТ 8.247-2004.

Технические характеристики

Диапазоны измерений МШС-1,5: 1300 мм
МШС-2,0: 1800 мм
МШС-2,5: 2300 мм
МШС-3,5: 3300 мм
МШС-4,0: 3800 мм
МШС-4,5: 4300 мм
МШС-5,0: 4800 мм
МШС-5,5: 5300 мм
МШС-6,0: 5800 мм
Материалы изготовления Алюминий и алюминиевые сплавы; Медь и медные сплавы (латунь)
Вес 3,0...4,5 кг

Структура обозначения, пример заказа

МШС
2,5
Т
2

Количество звеньев

Профиль Т-образного сечения

Длина шкалы 2,3 м

Наименование модели

Варианты исполнений

  • МШС-1,5 метрошток круглый 1 звено.
  • МШС-1,5 метрошток Т-образный 1 звено.
  • МШС-2,0 метрошток круглый 1 звено.
  • МШС-2,0 метрошток Т-образный 1 звено.
  • МШС-2,5 метрошток круглый 1 звено.
  • МШС-2,5 метрошток круглый 2 звена.
  • МШС-2,5 метрошток Т-образный 1 звено.
  • МШС-2,5 метрошток Т-образный 2 звена
  • МШС-3,0 метрошток круглый 1 звено.
  • МШС-3,0 метрошток круглый 2 звена.
  • МШС-3,0 метрошток Т-образный 1 звено.
  • МШС-3,0 метрошток Т-образный 2 звена.
  • МШС-3,5 метрошток круглый 1 звено.
  • МШС-3,5 метрошток круглый 2 звена.
  • МШС-3,5 метрошток круглый 3 звена.
  • МШС-3,5 метрошток Т-образный 1 звено.
  • МШС-3,5 метрошток Т-образный 2 звена.
  • МШС-3,5 метрошток Т-образный 3 звена.
  • МШС-4,0 метрошток круглый 1 звено.
  • МШС-4,0 метрошток круглый 2 звена.
  • МШС-4,0 метрошток круглый 3 звена.
  • МШС-4,0 метрошток Т-образный 1 звено.
  • МШС-4,0 метрошток Т-образный 2 звен.
  • МШС-4,0 метрошток Т-образный, 3 звена.
  • МШС-4,5 метрошток круглый 1 звено.
  • МШС-4,5 метрошток круглый 2 звена.
  • МШС-4,5 метрошток круглый 3 звена.
  • МШС-4,5 метрошток Т-образный 1 звено.
  • МШС-4,5 метрошток Т-образный 2 звена.
  • МШС-4,5 метрошток Т-образный 3 звена.
  • МШС-5,0 метрошток круглый 3 звена.
  • МШС-5,0 метрошток Т-образный 3 звена.
  • МШС-5,5 метрошток круглый 3 звена.
  • МШС-5,5 метрошток Т-образный 3 звена.
  • МШС-6,0 метрошток круглый 3 звена.
  • МШС-6,0 метрошток Т-образный 3-звена.

Скачать документацию

МШС метроштоки. Паспорт.
