ПМП-062 уровнемеры поплавковые магнитные

Скачать PDF

Тип: Стационарный/Одноканальный

Режим работы: Сигнализация предельных значений

Принцип действия: Поплавковый магнитный

Тип контролируемой среды: Вязкая, Жидкая

Маркировка взрывозащиты: Ga/GbExdIIBT3

Цена (без учета НДС): По запросу руб.

Описание

Уровнемеры ПМП-062 представляют собой устройства для измерения уровня жидкости, устанавливаемые на стационарные и передвижные резервуары. ПМП-062 преобразуют полученные значения в токовый сигнал 4-20 мА. Для установки и контроля верхних и нижних пределов измерения ПМП-062 могут оснащаться дополнительными выходами («сухими» контактами).

Область применения ПМП-062

Уровнемеры магнитные поплавковые ПМП-062 используются для коммерческого учета жидких сред и позволяют автоматизировать производственные процессы на предприятии. Применяются для оснащения резервуаров АЗС, АГЗС, ГНС, нефтебаз, месторождений нефти, танков морских и речных судов, контейнеров-цистерн, автоцистерн, топливных баков и прочих объектов топливной, газовой, химической и пищевой промышленности.

ПМП-062 подходят для работы со следующими средами: вода, нефть, мазут, газовый конденсат, светлые нефтепродукты (бензин, дизельное топливо и др.), сжиженные углеводородные газы (пропан-бутан и др.), авиационное топливо, амил, гептил, аммиак, одорант, двуокись углерода, пищевые среды (молоко, растительное масло, этиловый спирт и др.).

Описание и принцип действия ПМП-062

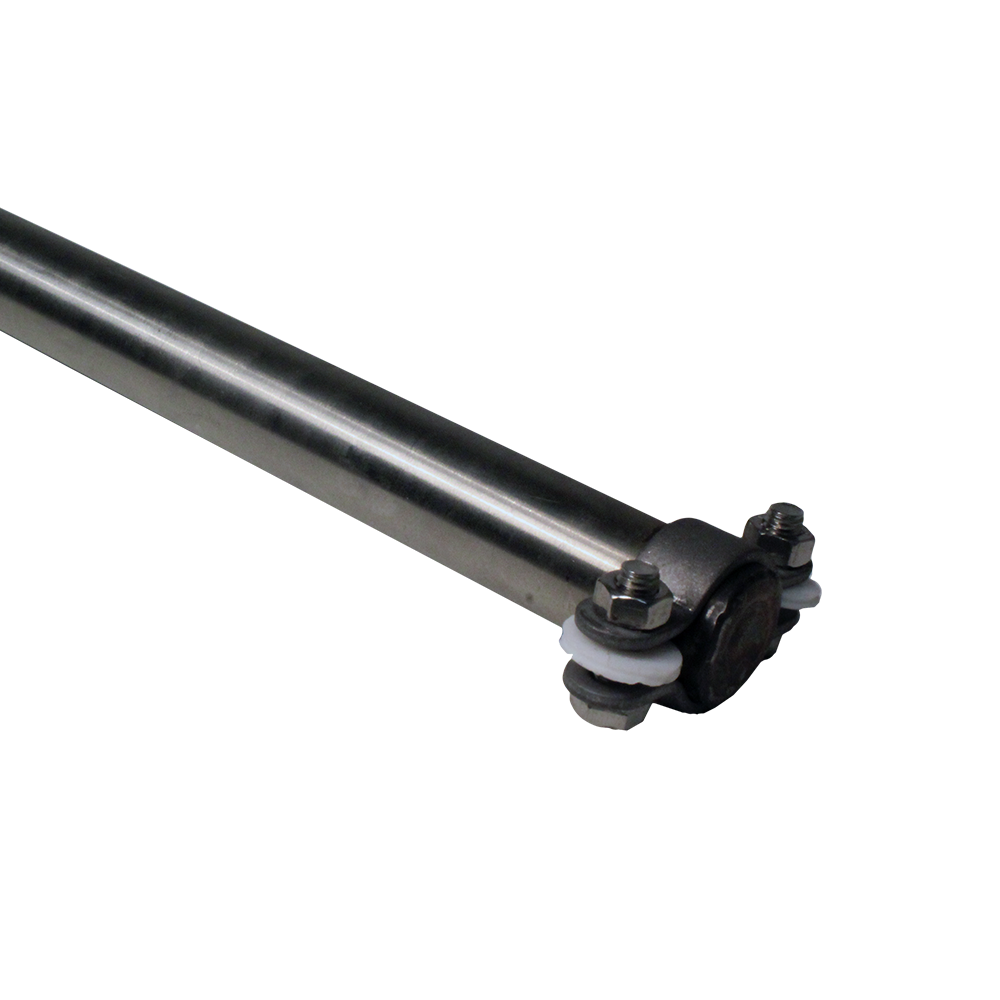

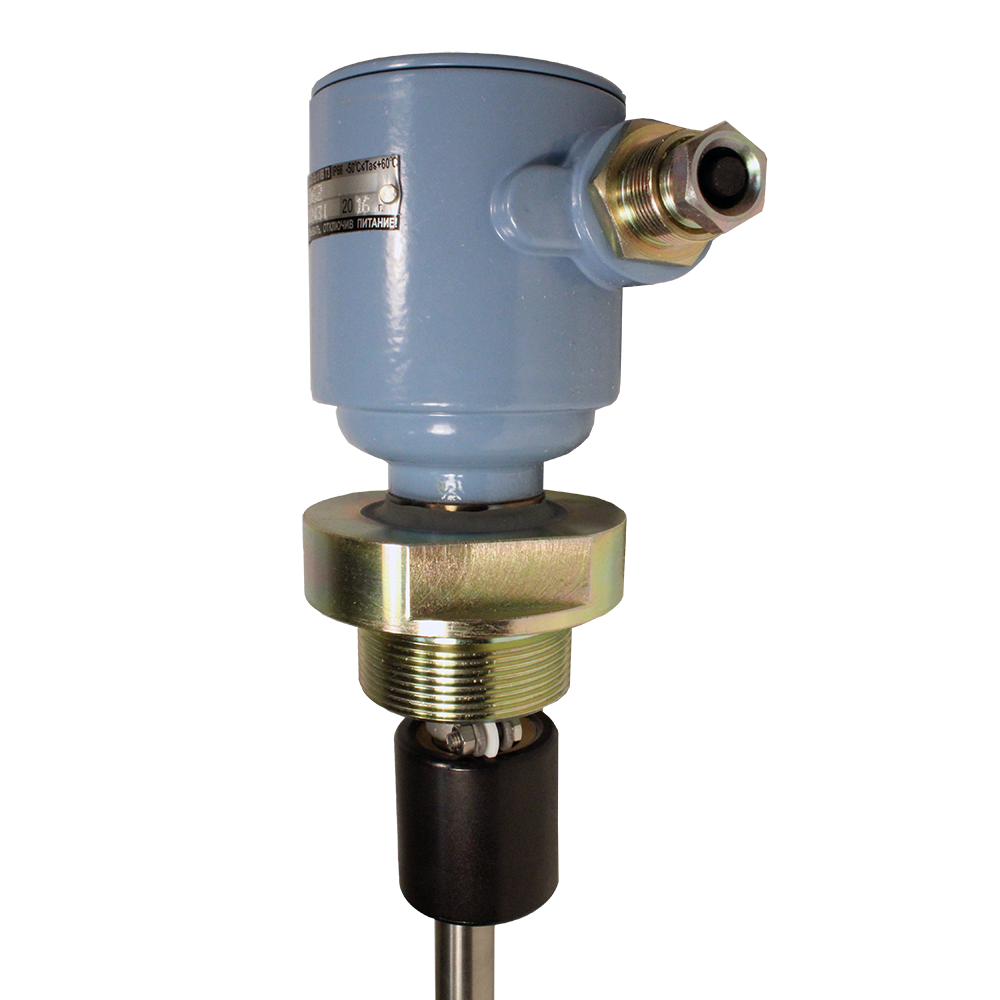

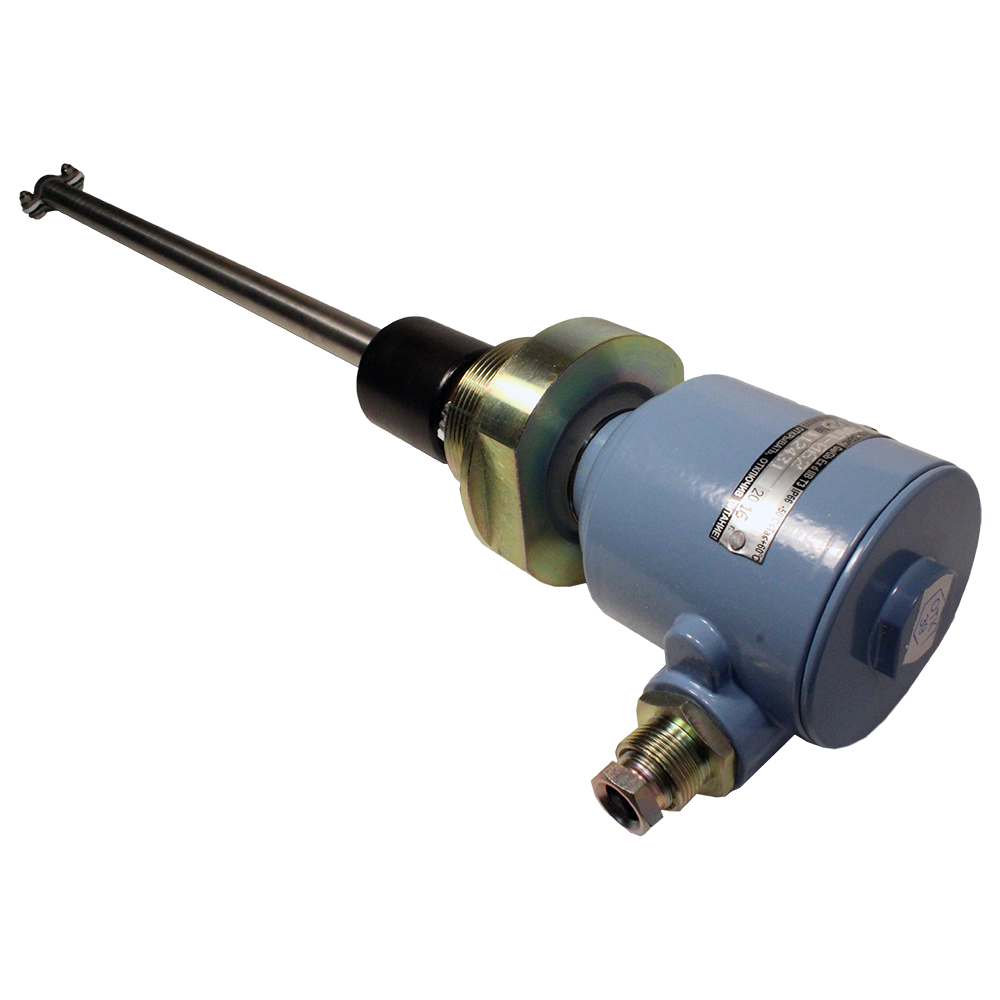

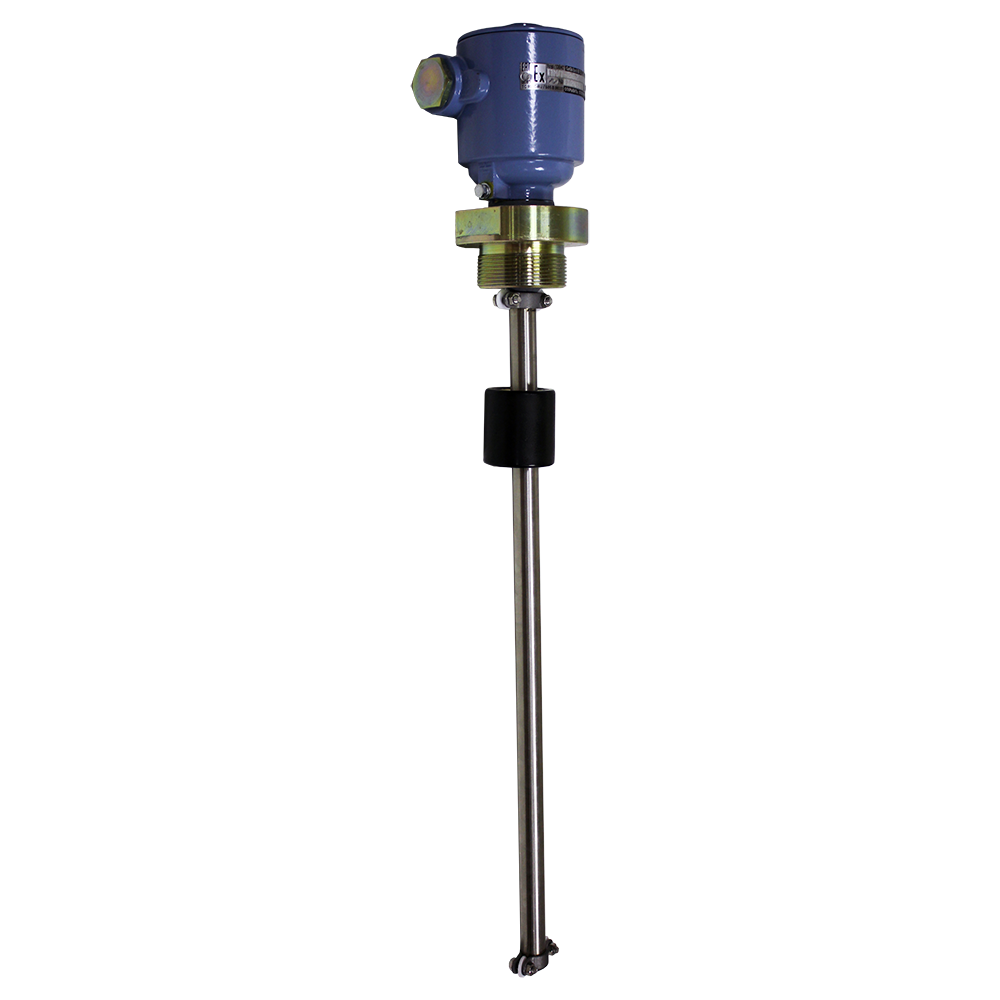

В состав ПМП-062 входит направляющая труба, изготовленная из коррозионностойкой стали 12Х18Н10Т (по заказу возможен литой вариант исполнения корпуса). Внутри трубы находится плата, на которой расположен ряд герконов. Также направляющая труба оснащена кольцевым поплавком из вспененного эбонита, в который встроен магнит (по заказу поплавок изготавливается из стали 12Х18Н10Т, титанового сплава, ПВДФ и др.). В верхней части направляющей находится корпус с электронной платой преобразования показаний уровня в токовый сигнал, а также винтовые клеммные зажимы для присоединения кабеля и подстроечные резисторы "4 мА" и "20 мА".

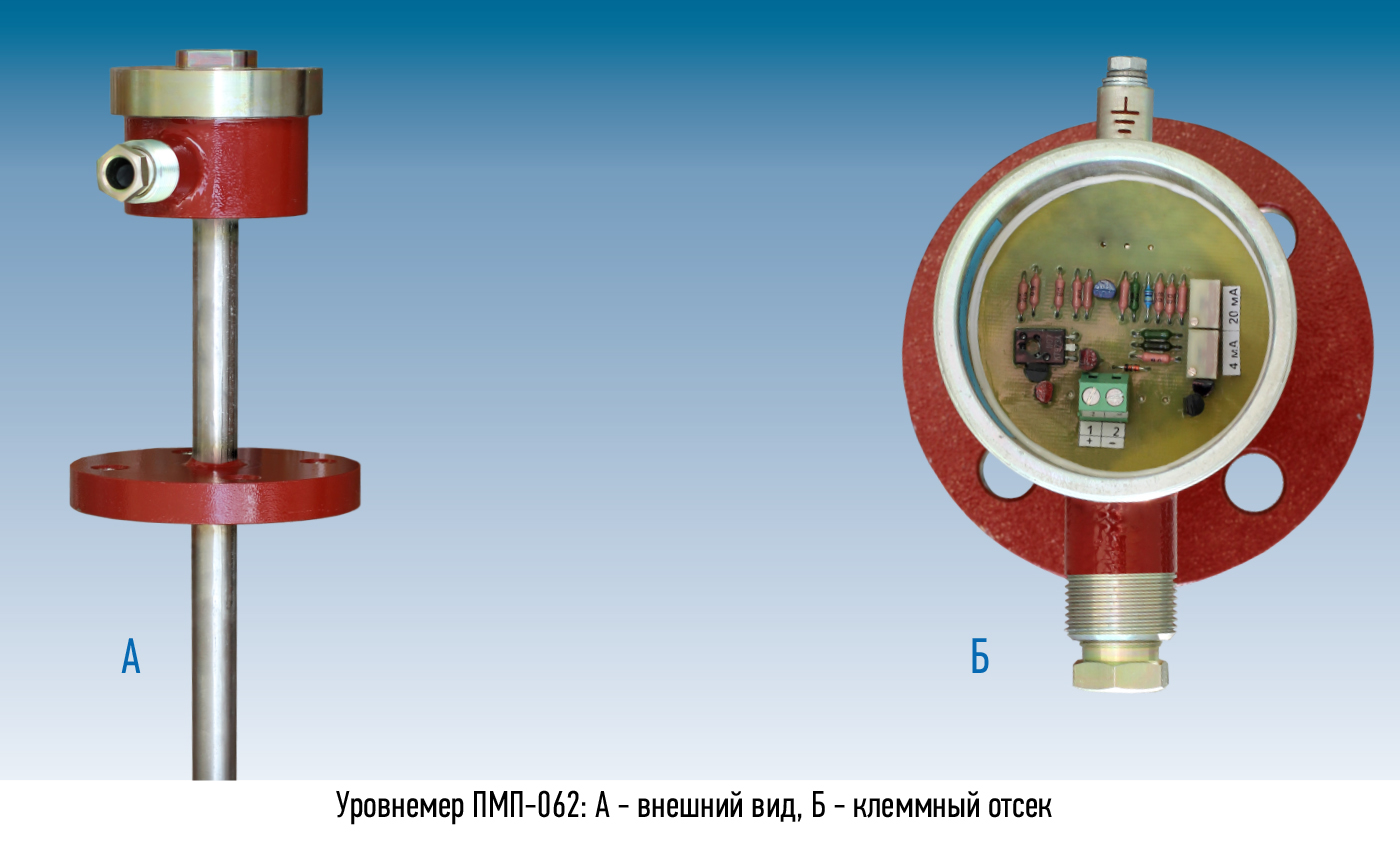

пмп-062

Принцип действия магнитных уровнемеров ПМП-062 заключается в следующем: поплавок свободно перемещается по направляющей и магнитом вызывает замыкание герконов. Непрерывность измерения уровня достигается соединением герконов через резисторы по схеме резистивного делителя напряжения.

Технические характеристики

Диапазоны измерений 150…6000 мм
Основная погрешность 0,2%
Выходные сигналы Токовый 4-20 мА
Температура контролируемой среды -50...+80°С (по заказу до +130°С)
Давление контролируемой среды 10 МПа (определяется типом поплавка и крепёжного элемента)
Материалы изготовления Сталь 09Г2С, сплав АК7ч (АЛ9) с покрытием
Климатическое исполнение (диапазон рабочих температур) УХЛ1
Исполнение по степени защиты IP66
Питание =24 В
Вес Направляющая - 1 кг (1м); фланец Ду50-3,5 кг; корпус- 1,5 кг

Структура обозначения, пример заказа

ПМП-062
Л
-
УКМ10
-
G2
L500
h100
D48x50xd25-ФЛК-9

Тип поплавка (подробнее-в «ПМП преобразователи поплавковые магнитные. Общие сведения»)

Значение верхней неизмеряемой зоны

Длина направляющей

Тип устройства крепления (подробнее-в «ПМП преобразователи поплавковые магнитные. Общие сведения»)

Исполнение элементов сварного корпуса, для корпуса Л не указывается (подробнее-в «ПМП преобразователи поплавковые магнитные. Общие сведения»)

Код комплекта монтажных частей кабельного ввода D12 (подробнее-в «ПМП преобразователи поплавковые магнитные. Общие сведения»)

Тип кабельного ввода D12 (подробнее-в «ПМП преобразователи поплавковые магнитные. Общие сведения»)

Литой вариант исполнения корпуса (подробнее-в «ПМП преобразователи поплавковые магнитные. Общие сведения»)

Наименование модели

Стандартный комплект поставки

  • ПМП-062 уровнемер магнитный поплавковый.
  • Руководство по эксплуатации.
  • Паспорт.

Скачать документацию

ПМП преобразователи поплавковые магнитные. Общие сведения.

ПМП-062 уровнемеры поплавковые магнитные. Опросный лист.


Чтобы правильно подобрать уровнемер ПМП-062, узнать стоимость ПМП-062 или купить ПМП-062, вам достаточно позвонить по телефону +7 (4812)209-311 или написать по электронной почте info@td-urovnemer.ru.
