ПМП-066 датчики-сигнализаторы уровня поплавковые магнитные

Скачать PDF

Тип: Стационарный/Одноканальный

Режим работы: Сигнализация предельных значений

Принцип действия: Поплавковый магнитный

Тип контролируемой среды: Вязкая, Жидкая

Маркировка взрывозащиты: 0ExiaIICT6, Ga/GbExdIIBT3

Цена (без учета НДС): По запросу руб.

Описание

Датчики-сигнализаторы уровня ПМП-066 обеспечивают надежную защиту емкостей от переполнения. Позволяют контролировать до трех верхних уровней жидкостей в резервуарах АЗС (В=90%, ВА=95%, А>95%), АГЗС (В=80%, ВА=85%, А>85%). Также подходят для других емкостей, работа которых сопряжена с риском переполнения.

ПМП-066 относятся к типу поплавковых магнитных уровнемеров. Использование данных устройств в комплекте с сигнализатором позволяет упростить и автоматизировать процессы управления технологических систем. ПМП-066 с сигнализатором (поставляется отдельно), могут применяться для управления перекачивающим насосом и предотвращения переполнения резервуара, контроля герметичности двустенных резервуаров, а также для других всех других процессах, которые требуют повышенной надежности системы контроля уровня жидкости.

Особенности ПМП-066:

  • 3 контролируемых уровня (В-ВА-А).
  • Тип выходных контактов - W5DH3.
  • ПМП-066 всегда изготавливаются с малым корпусом типа «М».
  • Основные узлы (поплавки, герконы) дублируются.
  • Возможность автоматического контроля исправности (функция сигнализаторов МС-…).

Устройство и работа ПМП-066

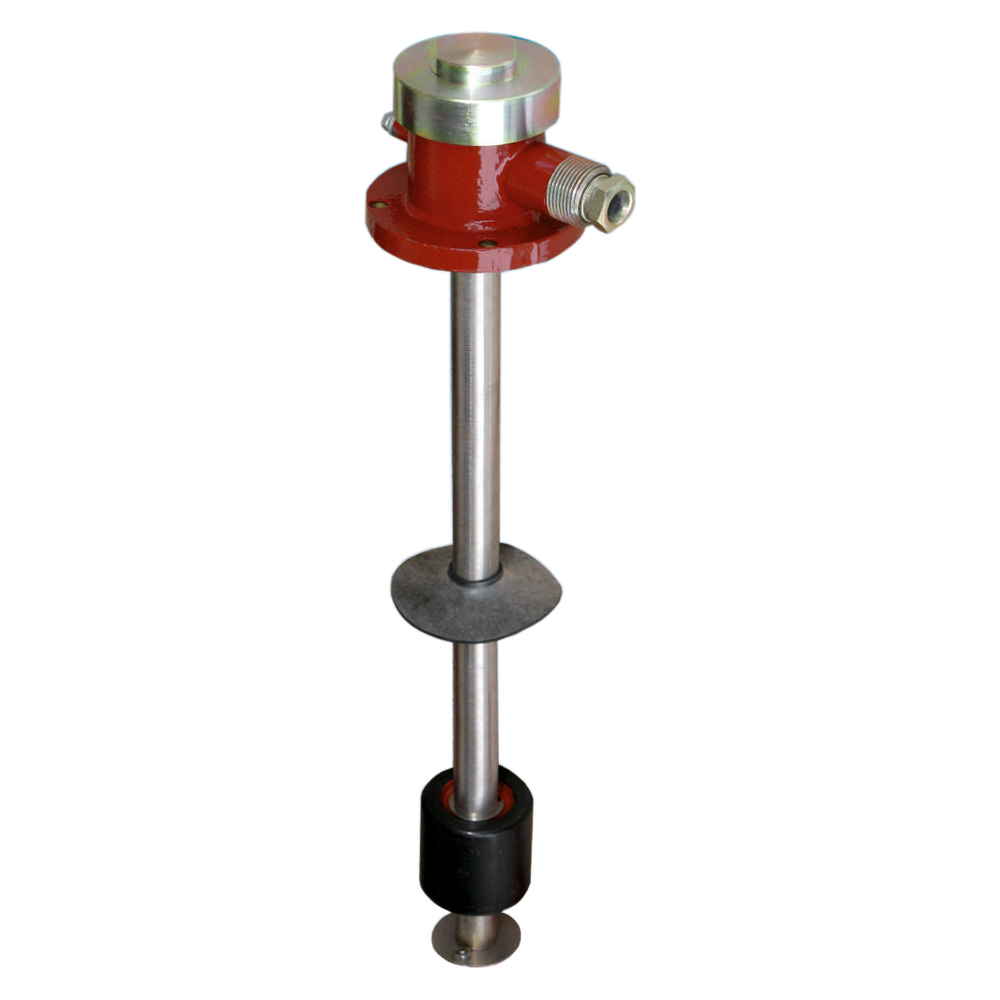

Магнитные поплавковые уровнемеры ПМП-066 состоят из направляющей – трубы, приваренной к металлическому корпусу с кабельным вводом и крышкой, заворачиваемой по резьбе. На направляющей находятся свободно перемещаемые поплавки, ход которых ограничен стопорами.

Принцип действия ПМП-066 основан на применении герконов, расположенных в направляющей, изменяющих свое состояние (замкнут/разомкнут) при воздействии магнитного поля магнита, встроенного в поплавок. Дальнейшее изменение уровня не приводит к обратному переключению геркона, так как ход поплавка ограничен стопором.

Технические характеристики

Диапазоны измерений Не более 6000 мм
Основная погрешность ±2 мм
Температура контролируемой среды -50...+60°С (по заказу до +125°С)
Давление контролируемой среды Не более 2,5 МПа
Материалы изготовления Сталь 12Х18Н10Т, сталь 09Г2С с покрытием, фторопласт, ПВДФ
Исполнение по степени защиты IP66
Вес Направляющая - 1кг (1м); фланец Ду80 - 5кг; корпус - 1 кг

Структура обозначения, пример заказа

ПМП-066
НЖ
Ф
-
М27
-
D48x50xd21
В330-ВА285

Направление срабатывания и величина контрольного уровня, мм (подробнее - в «ПМП преобразователи поплавковые магнитные. Общие сведения»)

Тип поплавков (подробнее - в «ПМП преобразователи поплавковые магнитные. Общие сведения»)

Положение на резервуаре (подробнее - в «ПМП преобразователи поплавковые магнитные. Общие сведения»)

Тип устройства крепления (подробнее - в «ПМП преобразователи поплавковые магнитные. Общие сведения»)

Тип кабельных вводов (подробнее - в «ПМП преобразователи поплавковые магнитные. Общие сведения»)

Материал направляющей, контактирующий со средой (подробнее - в «ПМП преобразователи поплавковые магнитные. Общие сведения»)

Исполнение элементов корпуса (подробнее - в «ПМП преобразователи поплавковые магнитные. Общие сведения»)

Наименование модели

Стандартный комплект поставки

  • Датчик-сигнализатор магнитный поплавковый ПМП-066.
  • Руководство по эксплуатации.
  • Паспорт.

Скачать документацию

ПМП преобразователи поплавковые магнитные. Общие сведения.



Чтобы правильно подобрать сигнализаторы ПМП-066, узнать стоимость датчиков уровня ПМП-066 или купить ПМП-066, вам достаточно позвонить по телефону +7 (4812)209-311 или написать по электронной почте info@td-urovnemer.ru.
