ПМП-092 датчики-сигнализаторы уровня поплавковые магнитные

Скачать PDF

Тип: Стационарный/Одноканальный

Режим работы: Сигнализация предельных значений

Принцип действия: Поплавковый магнитный

Тип контролируемой среды: Вязкая, Жидкая

Маркировка взрывозащиты: 0ExiaIICT6, Ga/GbExdIIBT3

Цена (без учета НДС): По запросу руб.

Описание

Датчики-сигнализаторы уровня ПМП-092 предназначены для контроля герметичности двустенных резервуаров АЗС и обеспечивают подачу управляющего сигнала при понижении уровня жидкости (тосола) в расширительном баке, соединенным с межстенным пространством резервуара.

Особенности поплавковых датчиков-сигнализаторов уровня ПМП-092:

  • 2 нижних контрольных уровня (НА-Н).
  • Тип выходных контактов - W5DH3.
  • ПМП-092 всегда изготавливаются с малым корпусом типа «М».

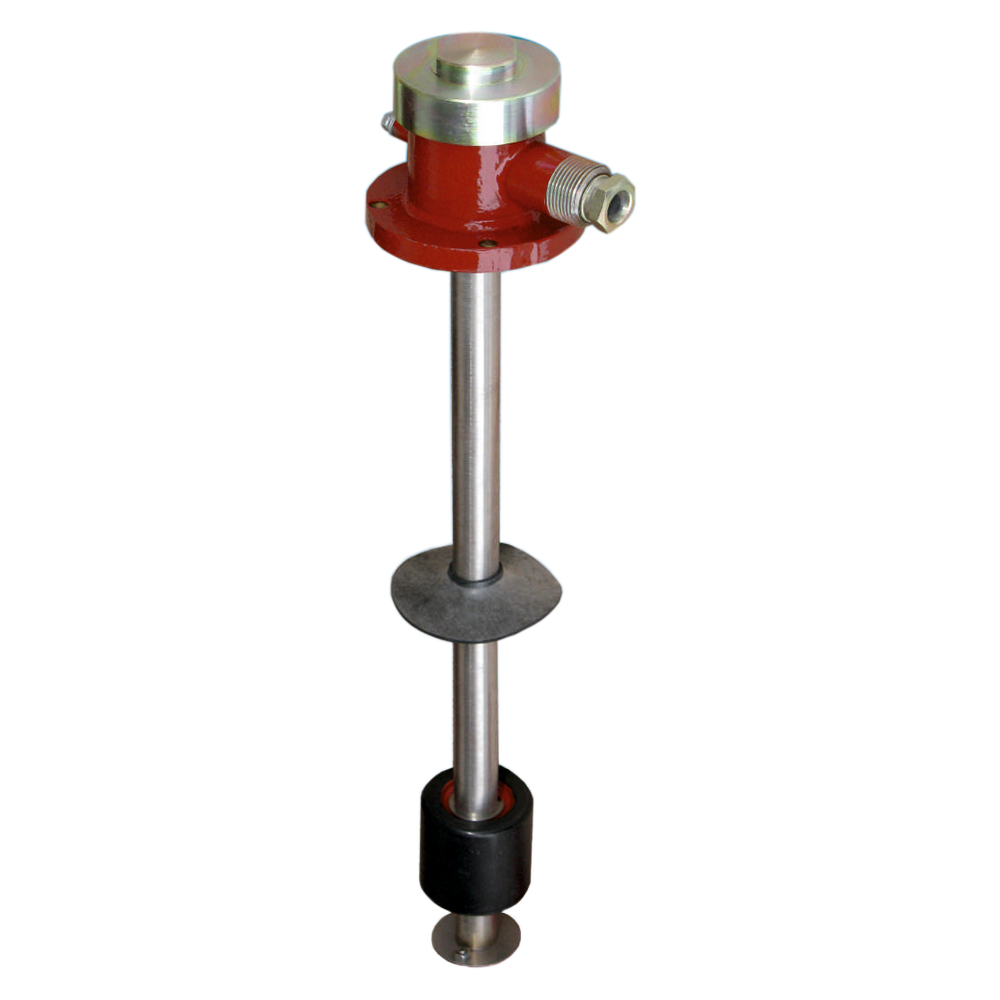

Магнитные поплавковые уровнемеры ПМП-092 состоят из направляющей – трубы, приваренной к металлическому корпусу с кабельным вводом и крышкой, заворачиваемой по резьбе. На направляющей находятся свободно перемещаемые поплавки, ход которых ограничен стопорами.

Принцип действия датчиков-сигнализаторов уровня ПМП-092 основан на применении герконов, расположенных в направляющей, изменяющих свое состояние (замкнут/разомкнут) при воздействии магнитного поля магнита, встроенного в поплавок. Дальнейшее изменение уровня не приводит к обратному переключению геркона, так как ход поплавка ограничен стопором.

Технические характеристики

Диапазоны измерений Не более 6000 мм
Основная погрешность ±2 мм
Температура контролируемой среды -50...+60°С (по заказу до +125°С)
Давление контролируемой среды Не более 2,5 МПа
Материалы изготовления Сталь 12Х18Н10Т, сталь 09Г2С с покрытием, фторопласт, ПВДФ
Исполнение по степени защиты IP66
Вес Направляющая - 1кг (1м); фланец Ду80 - 5кг; корпус - 1 кг

Структура обозначения, пример заказа

ПМП-092
НЖ
Ф
-
М27
-
D48x50xd21
НА250-Н200

Направление срабатывания и величина контрольного уровня, мм (подробнее - в «ПМП преобразователи поплавковые магнитные. Общие сведения»)

Тип поплавков (подробнее - в «ПМП преобразователи поплавковые магнитные. Общие сведения»)

Положение на резервуаре (подробнее - в «ПМП преобразователи поплавковые магнитные. Общие сведения»)

Тип устройства крепления (подробнее - в «ПМП преобразователи поплавковые магнитные. Общие сведения»)

Тип кабельных вводов (подробнее - в «ПМП преобразователи поплавковые магнитные. Общие сведения»)

Материал направляющей, контактирующий со средой (подробнее - в «ПМП преобразователи поплавковые магнитные. Общие сведения»)

Исполнение элементов корпуса (подробнее - в «ПМП преобразователи поплавковые магнитные. Общие сведения»)

Наименование модели

Стандартный комплект поставки

  • Датчик-сигнализатор уровня магнитный поплавковый ПМП-092.
  • Руководство по эксплуатации.
  • Паспорт.
