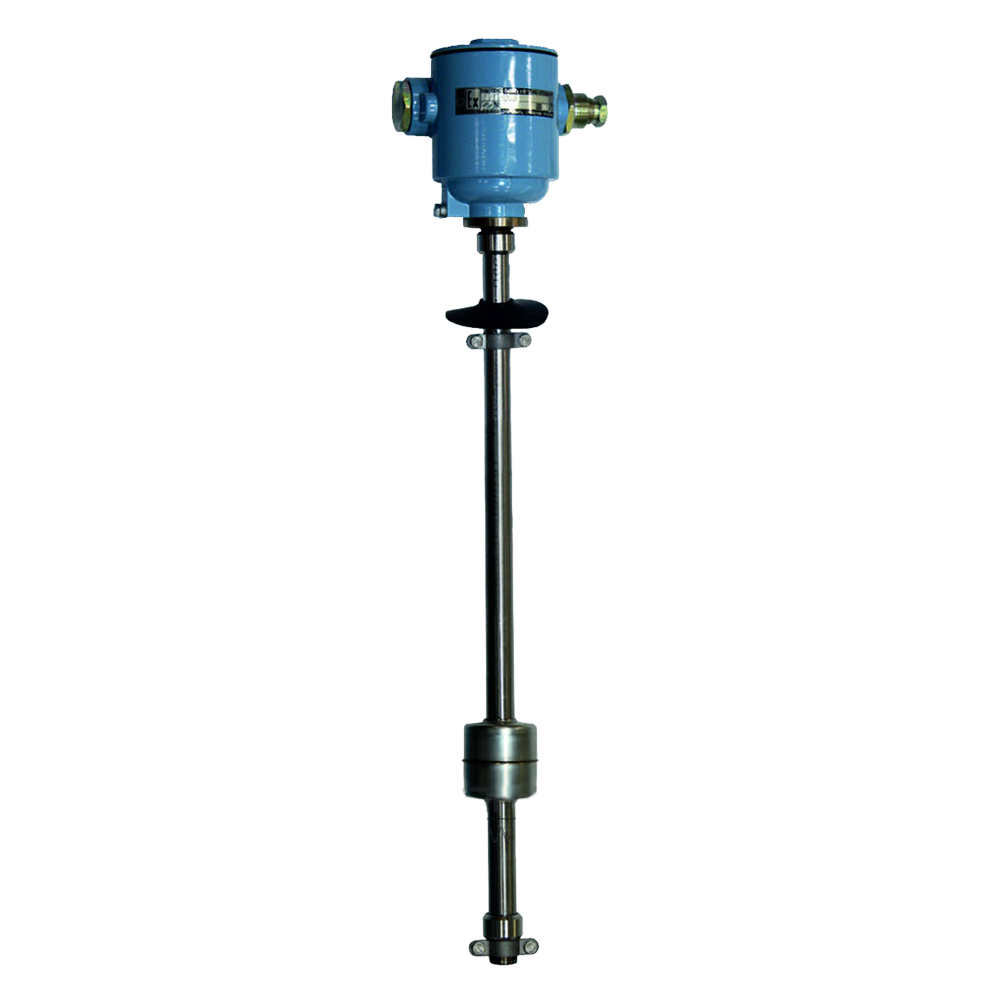

ПМП-118 уровнемеры поплавковые магнитные

Скачать PDF

Тип: Стационарный/Одноканальный

Режим работы: Непрерывное слежение

Принцип действия: Поплавковый магнитный

Тип контролируемой среды: Вязкая, Жидкая

Маркировка взрывозащиты: 1ExdiaIIBT3

Цена (без учета НДС): По запросу руб.

Описание

Поплавковые магнитные уровнемеры ПМП-118 предназначены для контроля параметров жидких сред, при учетно-расчетных и технологических операциях. Осуществляют измерение уровня и температуры жидкости, вычисление ее объема, плотности и массы. Возможна установка порогов сигнализации.

ПМП-118 применяются в качестве составных компонентов измерительных систем «СЕНС», а также в других системах автоматизации, поддерживающих протокол «СЕНС». Модификация, имеющая выход с интерфейсом RS-485 и протокол Modbus RTU, может применяться самостоятельно в системах автоматизации, поддерживающих данный протокол.

ПМП-118 используются в нефтяной, газовой, химической, пищевой, коммунально-хозяйственной и других отраслях промышленности. Подходят для использования во взрывоопасных зонах.

Функциональные возможности поплавковых уровнемеров ПМП-118:

  • Измерение уровня жидкости.
  • Многоточечное измерение температуры, до 8 точек (до 4 точек для варианта исполнения Modbus).
  • Вычисление плотности жидкости, соответствующей измеренной температуре, по заданным исходным данным плотности, температуры и коэффициента объемного расширения жидкости.
  • Вычисление плотности сжиженных углеводородных газов (СУГ), соответствующей измеренной температуре, по заданному компонентному составу.
  • Вычисление объема жидкости по заданной градуировочной таблице.
  • Вычисление объема жидкости для резервуаров с простыми геометрическими формами.
  • Вычисление относительного заполнения резервуара.
  • Вычисление массы жидкости.
  • Вычисление массы жидкой и газовой фазы СУГ по заданному компонентному составу.
  • Выдачу управляющих сигналов при достижении параметрами жидких сред заданных пороговых значений и/или при неисправности.

Измерение уровня жидкости осуществляется при помощи поплавка со встроенным магнитом, который магнитным полем воздействует на чувствительный элемент - герконы. Герконы установлены в ряд с интервалом, обеспечивающим непрерывность измерения.

Измерение температуры - многоточечное, с применением интегральных датчиков температуры, равномерно распределенных по длине направляющей (до 8-ми точек). Для вычисления средней температуры жидкости используются показания датчиков температуры, находящихся под поверхностью жидкости, а для температуры паров - над поверхностью.

Описание прибора

Для работы ПМП-118 помимо магнитного поплавкового преобразователя требуются вторичные приборы, например, блок питания БП-9В, сигнализатор типа МС-К-500 в качестве показывающего прибора или другие вторичные приборы (подробнее - в «ПМП преобразователи поплавковые магнитные. Общие сведения»). С помощью адаптеров выходной сигнал ПМП может преобразовываться в сигналы других интерфейсов (RS-232, RS-485), а также в аналоговый токовый сигнал 4-20 мА

ПМП-118 Modbus дополнительно оснащен одним гальванически развязанным интерфейсом RS-485 и может применяться в составе автоматизированных систем, использующих коммуникационный протокол Modbus (реализация RTU).

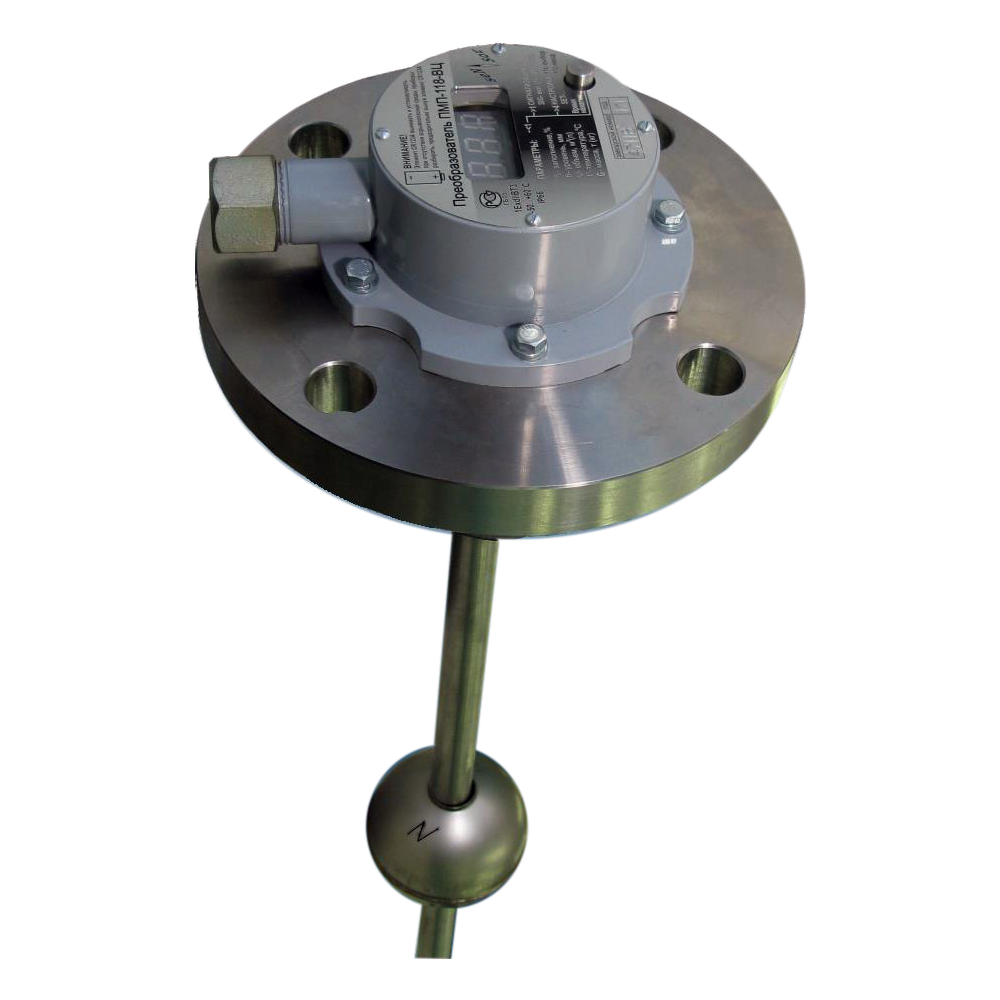

Уровнемеры модификаций ПМП-118-ВЦ, ПМП-118-2ПИ-3В отличаются наличием встроенного цифрового светодиодного дисплея (в ПМП-118-ВЦ - одного, в ПМП-118-2ПИ-3В - двух), кнопки управления и встроенного элемента питания.

Технические характеристики

Диапазоны измерений До 6000 мм
Основная погрешность ±5 мм
Выходные сигналы RS485, Релейный
Температура контролируемой среды -50...+100°С (по заказу -50...+125°С)
Давление контролируемой среды Не более 2,5 МПа (по заказу до 10 МПа)
Материалы изготовления Сталь 12Х18Н10Т, сталь 09Г2С
Климатическое исполнение (диапазон рабочих температур) УХЛ1
Исполнение по степени защиты IP66
Питание =12 В

Структура обозначения, пример заказа

ПМП-118
-
УКМ12
НЖ
Ф2-50-25
L2600
W
D48x50x21
2

Количество датчиков температуры (подробнее - в Руководстве по эксплуатации)

Тип поплавков (подробнее - в «ПМП преобразователи поплавковые магнитные. Общие сведения»)

Вариант исполнения датчиков уровня (подробнее - в Руководстве по эксплуатации)

Длина направляющей, мм (подробнее - в «ПМП преобразователи поплавковые магнитные. Общие сведения»)

Тип устройства крепления (подробнее - в «ПМП преобразователи поплавковые магнитные. Общие сведения»)

Исполнение элементов сварного корпуса, для литого корпуса Л - не указывается (подробнее - в «ПМП преобразователи поплавковые магнитные. Общие сведения»)

Комплекты монтажных частей кабельных вводов, только для кабельного ввода D12 (подробнее - в «ПМП преобразователи поплавковые магнитные. Общие сведения»)

Количество и тип кабельных вводов (подробнее - в «ПМП преобразователи поплавковые магнитные. Общие сведения»)

Наименование модели

Варианты исполнений

  • ПМП-118 (может иметь до 8-х точек измерения температуры, напряжение питания от 4 до 15 В, потребляемая мощность не более 100 мВт).
  • ПМП-118 Modbus (оснащен одним гальванически развязанным интерфейсом RS-485, может иметь до 4-х точек измерения температуры, напряжение питания от 6 до 32 В, потребляемая мощность не более 400 мВт).
  • ПМП-118-ВЦ (применяется для контроля наполнения вагона-цистерны при верхнем наливе, при котором оператор находится на вагоне-цистерне. Напряжение питания: 3В- СR123).
  • ПМП-118-2ПИ-3В (оснащен вторым показывающим прибором - сигнализатором, размещаемым  в технологическом отсеке  цистерны. Оператор может наблюдать показания с двух позиций: находясь на вагоне-цистерне - на дисплее датчика, и рядом с цистерной - на дисплее сигнализатора. Напряжение питания: 3В- СR123).

Стандартный комплект поставки

  • Уровнемер магнитный поплавковый ПМП-118.
  • Руководство по эксплуатации.
  • Паспорт.

Скачать документацию

ПМП преобразователи поплавковые магнитные. Общие сведения.

ПМП-118 преобразователи уровня поплавковые магнитные. Руководство по эксплуатации.

ПМП-118 уровнемеры поплавковые магнитные. Опросный лист.
