ПМП-125 датчики уровня поплавковые магнитные

Скачать PDF

Тип: Стационарный/Одноканальный

Режим работы: Сигнализация предельных значений

Принцип действия: Поплавковый магнитный

Тип контролируемой среды: Вязкая, Жидкая

Маркировка взрывозащиты: 0ExiaIIBT6

Цена (без учета НДС): По запросу руб.

Описание

Поплавковые магнитные датчики уровня ПМП-125 в комплекте с сигнализатором типа МС-3-…предназначены для контроля предельных уровней воды светлых нефтепродуктов, нефти в одной или нескольких точках в емкостях глубиной до 30 м. По согласованию с предприятием-изготовителем могут применяться и в других жидких средах: пищевых, агрессивных и ядовитых.

Особенности датчиков уровня ПМП-125:

  • 4 контрольных уровня: НД (нижний дублируемый уровень)-Н-В-ВД (верхний дублируемый уровень).
  • Тип выходных контактов - W5DH3.
  • Прибор оснащен 4 зондами.
  • Длина трубок зондов - 154 мм

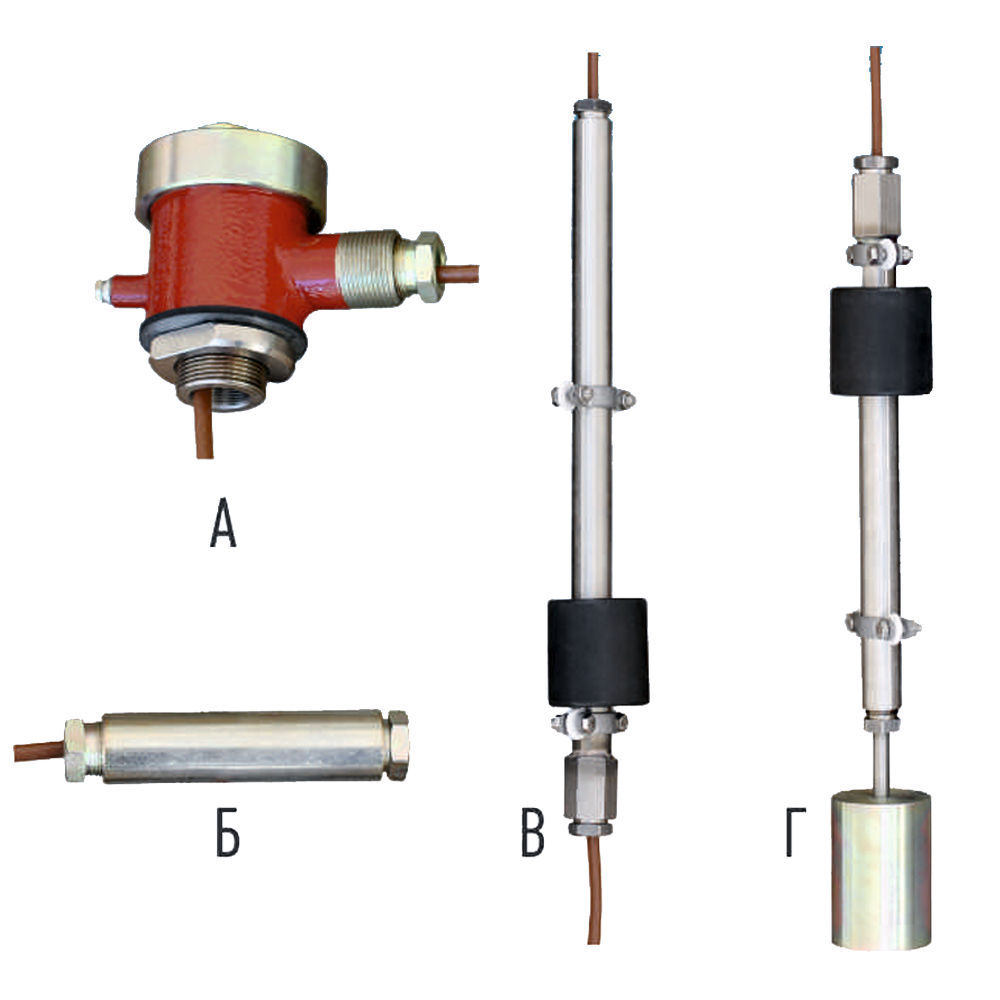

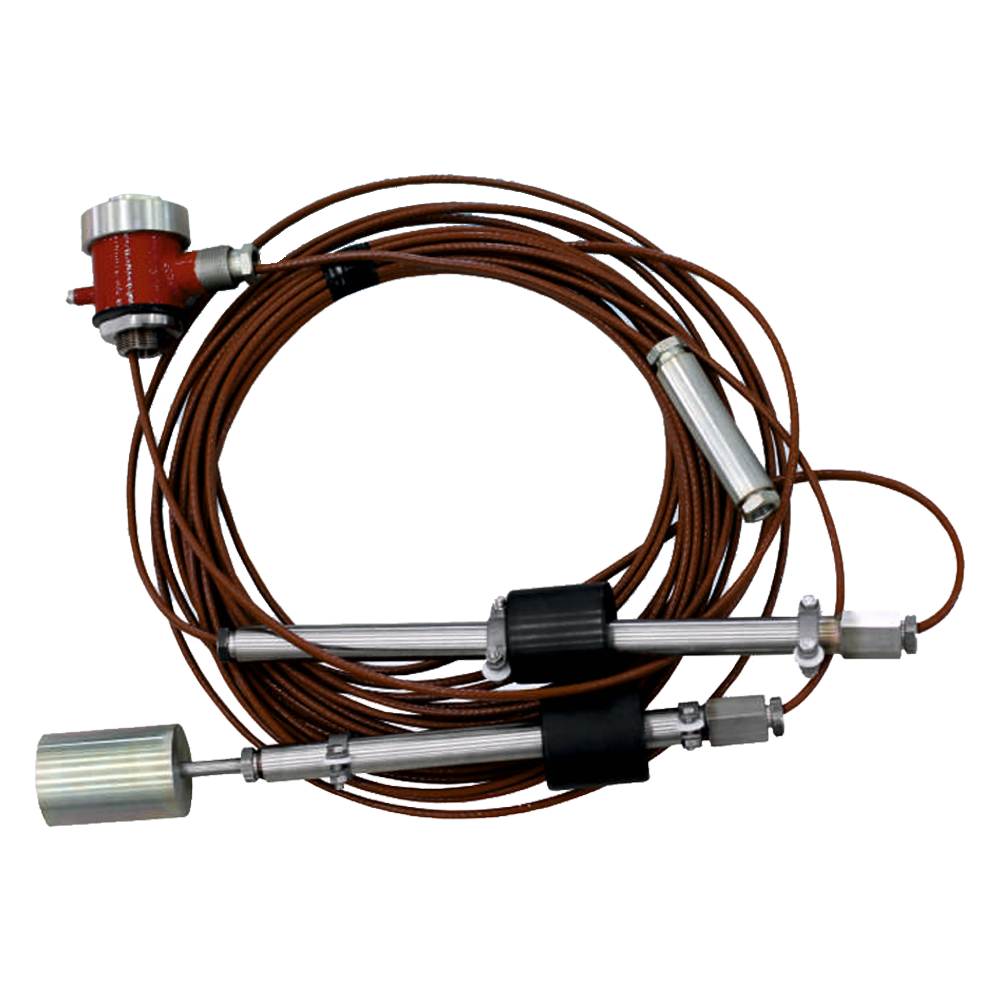

Магнитные поплавковые уровнемеры ПМП-125 состоят:

  • Из 4-х зондов, на каждом из которых находится один или два поплавка с магнитом.
  • Несущего двухпроводного экранированного кабеля во фторопластовой оболочке, соединяющего зонды.
  • Муфты соединительной, предназначенной для присоединения контрольного кабеля сигнализатора МС-3… к несущему кабелю.
  • Корпуса, предназначенного для крепления датчика на верхней плоскости резервуара.

Внутри зонда находится печатная плата, на которой установлены герконы. Принцип действия поплавковых датчиков уровня ПМП-125 основан на изменении состояния (замкнут или разомкнут) магнитоуправляемых контактов (герконов) под воздействием магнита, встроенного в поплавок, при этом изменяется проводимость схемы прибора, содержащей диоды: электрический ток может протекать в обоих направлениях, в одном или не протекать вовсе.
Изменение направления проводимости фиксируется сигнализатором МС, который: изменяет световую индикацию, переключает контакты реле, включает звуковую сигнализацию.

Технические характеристики

Диапазоны измерений От 0,1 до 30 м
Основная погрешность ±10 мм
Температура контролируемой среды -50...+60°С
Давление контролируемой среды Атмосферное
Материалы изготовления Сталь 12Х18Н10Т, сталь 09Г2С с покрытием
Климатическое исполнение (диапазон рабочих температур) УХЛ1
Исполнение по степени защиты IP66, IP67, IP68

Структура обозначения, пример заказа

ПМП-125
НЖ
НА14580-Н14250-В2480-ВА1480
D48x80xd22-PVDF
L1
1D18

Тип кабельного ввода соединительной муфты (подробнее - в «ПМП преобразователи поплавковые магнитные. Общие сведения»)

Запас длины несущего кабеля для регулировки уровня (L... не боле 3 метров. По умолчанию 1 метр)

Тип поплавков (подробнее - в «ПМП преобразователи поплавковые магнитные. Общие сведения»)

Направление срабатывания и величина контрольного уровня, мм (подробнее - в «ПМП преобразователи поплавковые магнитные. Общие сведения»)

Исполнение элементов корпуса (подробнее - в «ПМП преобразователи поплавковые магнитные. Общие сведения»)

Наименование модели

Стандартный комплект поставки

  • Датчик уровня магнитный поплавковый ПМП-125.
  • Руководство по эксплуатации.
  • Паспорт.
