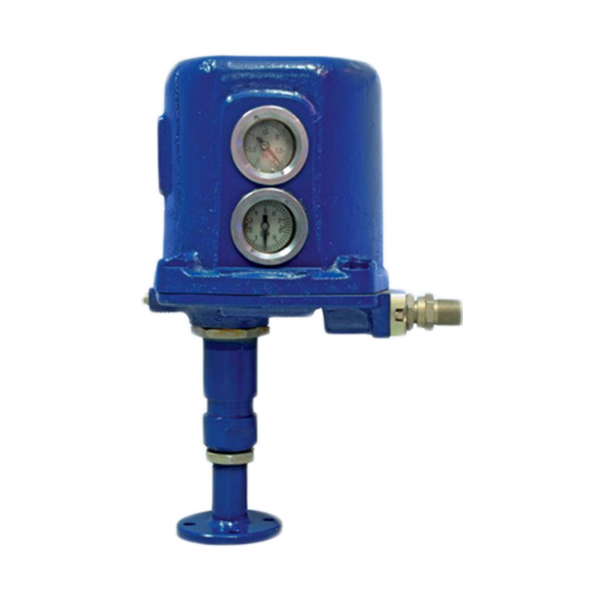

УПТ уровнемеры поплавковые с токовым выходом

Скачать PDF

Тип: Стационарный/Многоканальный

Режим работы: Непрерывное слежение

Принцип действия: Поплавковый магнитный

Тип контролируемой среды: Жидкая

Маркировка взрывозащиты: 0ExiaIICT5, 1ExiaIIC

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Поплавковые магнитные уровнемеры УПТ с токовым выходом предназначены для контроля за состоянием уровня жидких сред, находящихся в сферических, цилиндрических и других по форме резервуарах и сберегаемых под избыточным или атмосферным давлением.

Конструктивно уровнемеры поплавковые с токовым выходом УПТ1, УПТ2, УПТ3 и УПТ4 имеют в своем составе датчики уровня ДУ (от 1 до 4 в зависимости от типа уровнемера) и блок электронный БЭУ. Соединение датчиков ДУ и блока электронного БЭУ производится на месте эксплуатации трехжильным экранированным кабелем в соответствии с ГОСТ Р 51330.0-99, ГОСТ Р 51330.10-99, параметры которого не превышают следующих значений: - емкость - 1,45 мкФ; - индуктивность - 23 мГн.

Конструкция датчиков уровня ДУ аналогична конструкции уровнемеров поплавковых с пневматическим выходом типа УПП1 и УПП2, за исключением того, что вместо показывающего устройства установлен преобразователь, преобразующий изменение положение поплавка в последовательность импульсов.

В уровнемерах УПТ преобразователь датчика уровня ДУ оснащен отсчетным устройством, имеющим две шкалы отградуированные в метрах и сантиметрах соответственно.

Блок электронный БЭУ имеет в своем составе барьеры искрозащиты, контроллер, модули вывода информации и панель оператора.

Отображение информации в поплавковых уровнемерах УПТ

Контроллер блока БЭУ осуществляет преобразование поступивших электрических импульсов с преобразователей датчиков уровня ДУ и вывод следующей информации:

Значения текущего уровня каждого датчика на панель оператора.
Выходного токового сигнала (величиной от 4 до 20 мА), пропорционального текущему уровню каждого датчика ДУ.
Выходных релейных сигналов (сухие контакты) для каждого датчика ДУ о пониженном и повышенном текущем уровне (относительно предварительно установленного задания).
Интерфейсный выход, обеспечивающий выдачу информации в сеть организованную по стандарту РROFIBUS-DP (оговаривается при заказе).

Уровнемеры поплавковые с токовым выходом типа УПТ1, УПТ2, УПТ3 и УПТ4 могут эксплуатироваться во взрывоопасных зонах помещений и наружных установок в соответствии с маркировкой взрывозащиты.

Технические характеристики

Диапазоны измерений	До 3 м
Основная погрешность	По шкале отсчетного устройства датчика ДУ: ±0,75% По индикатору панели оператора ±0,75% По токовому выходному сигналу ± 1,0%
Выходные сигналы	Релейный, Токовый 4-20 мА
Температура контролируемой среды	Для блока электронного БЭУ: +10...+35ºC Для уровнемеров и датчиков ДУ: -50...+50ºС
Давление контролируемой среды	До 1,6 МПа
Материалы изготовления	Сталь 12Х18Н10Т
Климатическое исполнение (диапазон рабочих температур)	УХЛ4.2
Исполнение по степени защиты	IP30, IP65
Питание	~220 В
Вес	25,0...43,5 кг

Структура обозначения, пример заказа

УПТ

Код ДУ

Количество ДУ конкретного исполнения

0 - наличие интерфейсного выхода РROFIBUS-DP
1 - отсутствие интерфейсного выхода

Количество датчиков уровня

Наименование модели

Варианты исполнений

Уровнемеры поплавковые с токовым выходом типа УПТ1.
- Количество датчиков уровня – 1.
- Максимальный измеряемый уровень: 1,6; 2,0; 2,5 или 3,0 м при плотности от 400 до 1800 кг/м³.
Уровнемеры поплавковые с токовым выходом типа УПТ2.
- Количество датчиков уровня – 2.
- Максимальный измеряемый уровень для каждого датчика: 1,6; 2,0; 2,5 или 3,0 м при плотности от 400 до 1800 кг/м³.
Уровнемеры поплавковые с токовым выходом типа УПТ3.
- Количество датчиков уровня – 3.
- Максимальный измеряемый уровень для каждого датчика: 1,6; 2,0; 2,5 или 3,0 м при плотности от 400 до 1800 кг/м³.
Уровнемеры поплавковые с токовым выходом типа УПТ4.
- Количество датчиков уровня – 4.
- Максимальный измеряемый уровень для каждого датчика: 1,6; 2,0; 2,5 или 3,0 м при плотности от 400 до 1800 кг/м³.

Код ДУ	Условное обозначение ДУ	Поддиапазон плотности рабочей среды, кг/м³	Диапазон измерения уровня, м	Вид датчика
00	ДУ-1,6-А	400 – 900	0 - 1,6	С верхним расположением преобразователя
01	ДУ-1,6-Б	800 – 1800	0 - 1,6
02	ДУ-2,0-А	400 – 900	0 - 2,0
03	ДУ-2,0-Б	800 – 1800	0 - 2,0
04	ДУ-2,5-А	400 – 900	0 - 2,5
05	ДУ-2,5-Б	800 – 1800	0 - 2,5
06	ДУ-3,0-А	400 – 900	0 - 3,0
07	ДУ-3,0-Б	800 – 1800	0 - 3,0
10	ДУ-1,6-А-С	400 – 900	0 - 1,6	Со сниженным положением преобразователя
11	ДУ-1,6-Б-С	800 – 1800	0 - 1,6
12	ДУ-2,0-А-С	400 – 900	0 - 2,0
13	ДУ-2,0-Б-С	800 – 1800	0 - 2,0
14	ДУ-2,5-А-С	400 – 900	0 - 2,5
15	ДУ-2,5-Б-С	800 – 1800	0 - 2,5
16	ДУ-3,0-А-С	400 – 900-С	0 - 3,0
17	ДУ-3,0-Б-С	800 – 1800	0 - 3,0

Стандартный комплект поставки

Уровнемер поплавковый магнитный УПТ.
Руководство эксплуатации.
Паспорт.

Скачать документацию

УПТ1 уровнемеры одноканальные поплавковые с токовым выходом. Руководство эксплуатации.

УПТ2, УПТ3, УПТ4 уровнемеры многоканальные поплавковые с токовым выходом. Руководство эксплуатации.
