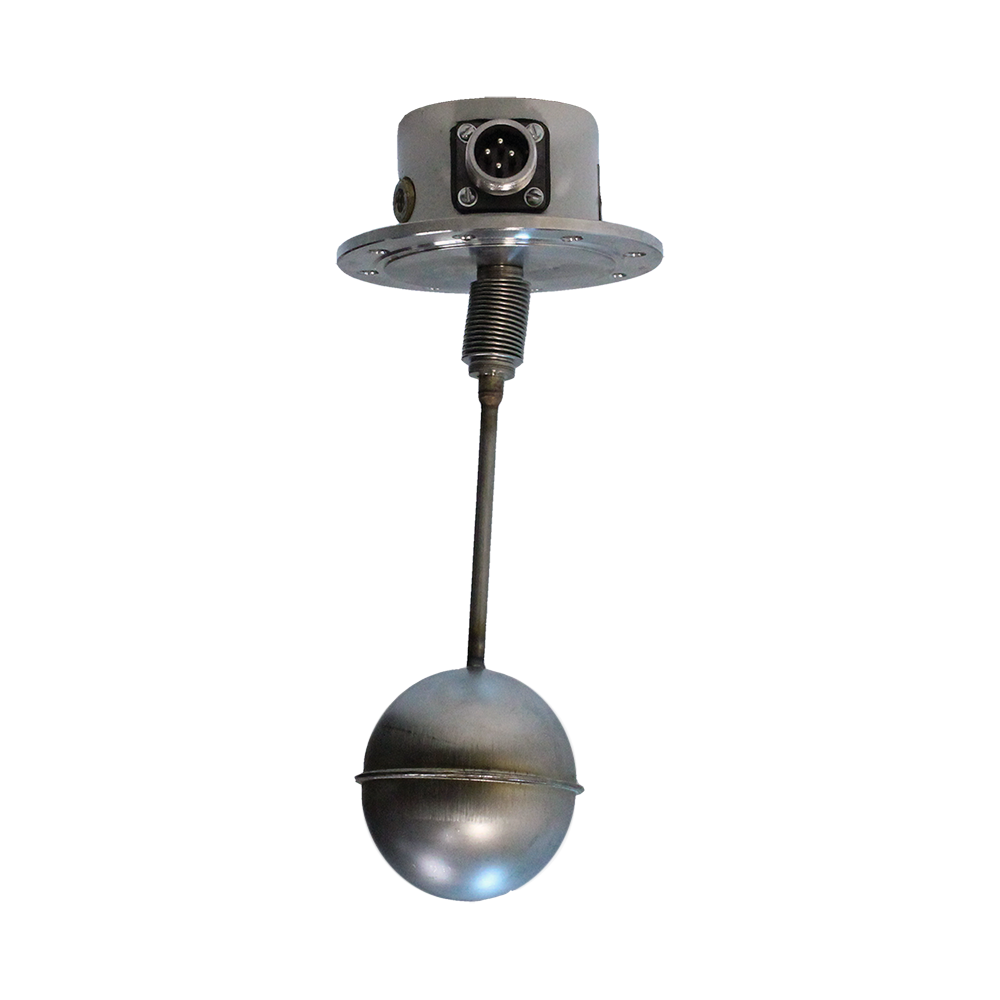

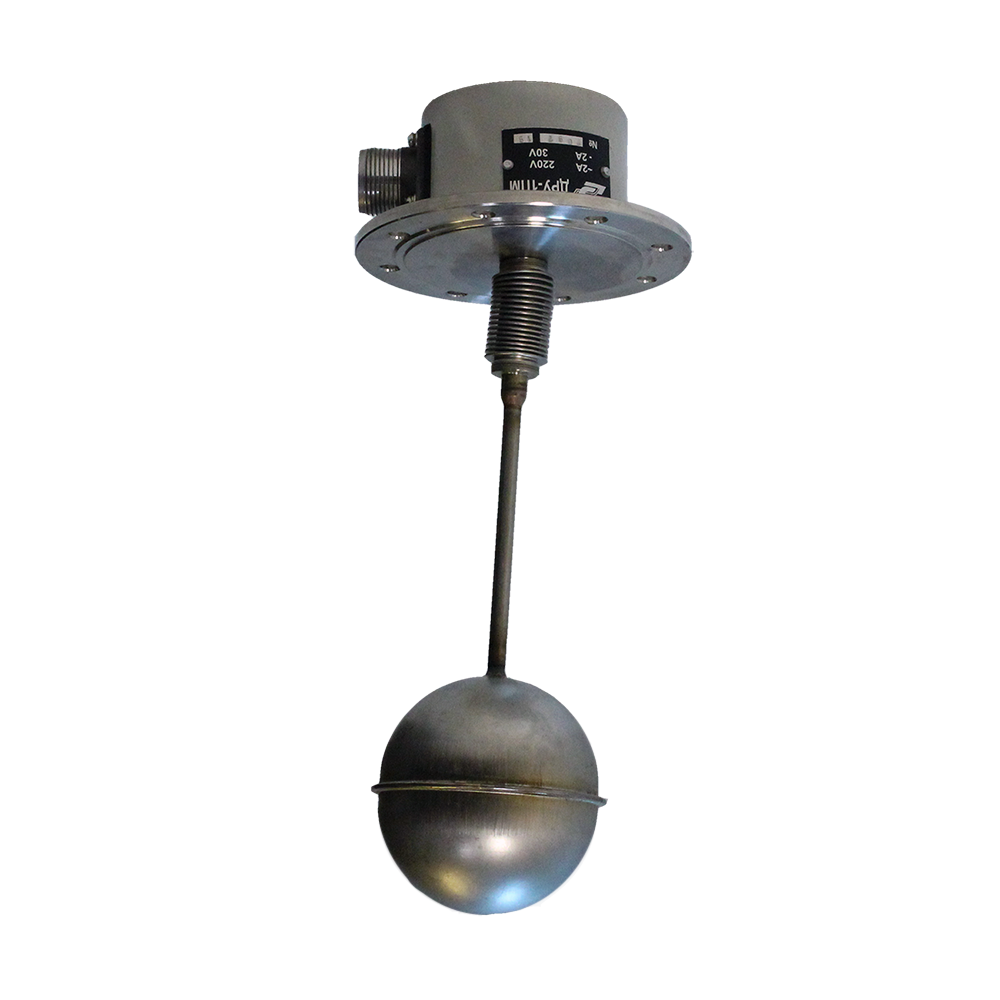

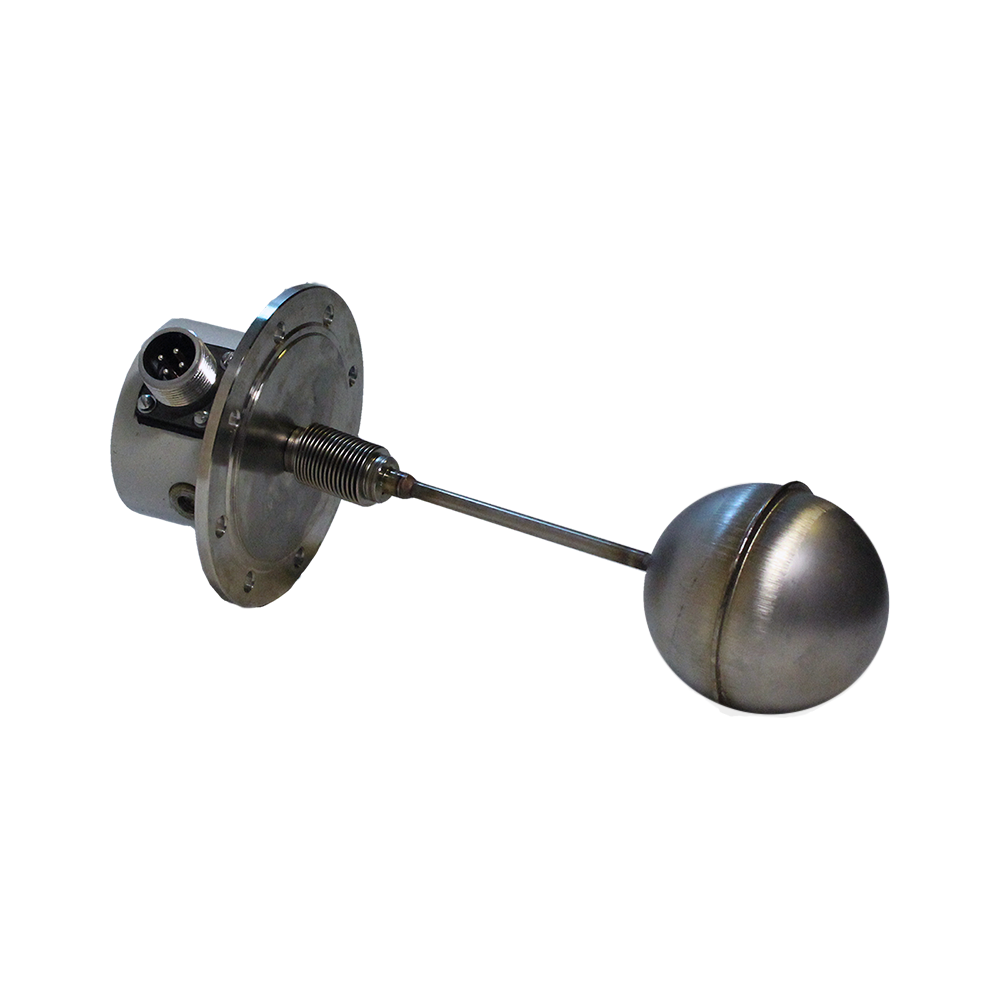

ДРУ-1ПМ датчик-реле уровня жидкости поплавковый

Скачать PDF

Тип: Стационарный/Одноканальный

Режим работы: Сигнализация предельных значений

Принцип действия: Поплавковый механический

Тип контролируемой среды: Вязкая, Жидкая

Цена (без учета НДС): 4 211,00 (В НАЛИЧИИ) руб.

Описание

ДРУ-1ПМ относится к поплавковым датчикам-реле и предназначен для контроля уровня жидкости: воды, дизельного топлива, авиационного масла и прочих сред, динамическая вязкость которых не превышает 2,4 Пас, а плотность составляет не менее 0,8 г/см3. Также анализируемая жидкость не должна быть агрессивной по отношению к стали 12Х18Н10Т и резине.

По степени пожарной безопасности поплавковый датчик-реле уровня жидкости ДРУ-1ПМ не обладает способностью к самовоспламенению.

ДРУ-1ПМ исполнения А предназначен для эксплуатации на объектах атомной энергетики (ОАЭ), относится к классу безопасности 4Н по ПНАЭ Г-01-011-97. Категория сейсмостойкости датчиков-реле исполнения для ОАЭ - 11а по ПНАЭ Г-5-006-87.

Конструкция и принцип работы ДРУ-1ПМ

В корпусе ДРУ-1ПМ на кронштейне крепится микропереключатель. Поплавок выполняет роль чувствительного элемента. Принцип работы ДРУ-1ПМ основан на изменении положения поплавка под воздействием выталкивающей силы контролируемой жидкости. Поплавок, при своем перемещении, рычагом воздействует на микропереключатель, включенный в электрические цепи сигнальных и пусковых устройств.

Основные параметры ДРУ-1ПМ

Коммутационная способность электрических контактов ДРУ-1ПМ:

  • От 0,5 до 4,0 А постоянного тока с активной нагрузкой при напряжении от 3 до 30 В.
  • От 0,5 до 2 А постоянного тока с индуктивной нагрузкой (t <0,015 с) при напряжении от 3 до 30 В.
  • До 3 А переменного тока с активной нагрузкой при напряжении до 250 В; 50 Гц.
  • До 2 А переменного тока с индуктивной нагрузкой (cos >0,5) при напряжении до 250 В; 50 Гц.

Максимальная коммутируемая мощность:

  • При постоянном токе - 70 В·А.
  • При переменном токе - 300 В·А.

Технические характеристики

Выходные сигналы Релейный
Температура контролируемой среды Вода, вода с хромпиком: 1,1...1,6% по весу воды: +6...+105°С

Дизельное топливо: -50...+60°С

Авиационное топливо: +6...+150°С

Другие жидкости: -50...+160°С

Давление контролируемой среды До 0,8 (8) МПа (кгс/см2)
Материалы изготовления Сталь 12Х18Н10Т; Резина
Климатическое исполнение (диапазон рабочих температур) У2
Исполнение по степени защиты IP54
Вес 1,4 кг

Стандартный комплект поставки

  • Датчик-реле ДРУ-1ПМ.
  • Паспорт.
  • Руководство по эксплуатации.

Скачать документацию

ДРУ-1ПМ датчик-реле уровня жидкости поплавковый. Руководство эксплуатации.



Чтобы правильно подобрать датчики-реле ДРУ-1ПМ, узнать стоимость датчика уровня жидкости ДРУ-1ПМ или купить ДРУ-1ПМ, вам достаточно позвонить по телефону +7 (4812)209-311 или написать по электронной почте info@td-urovnemer.ru.
