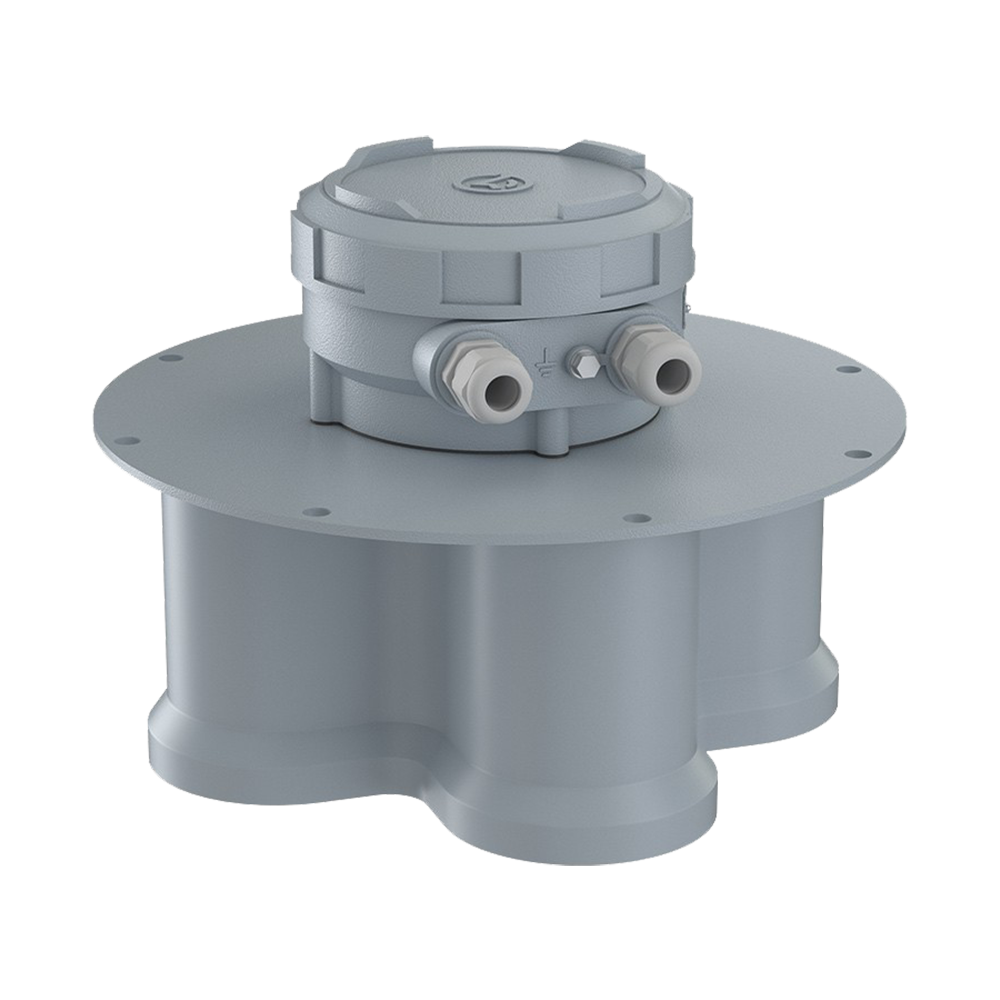

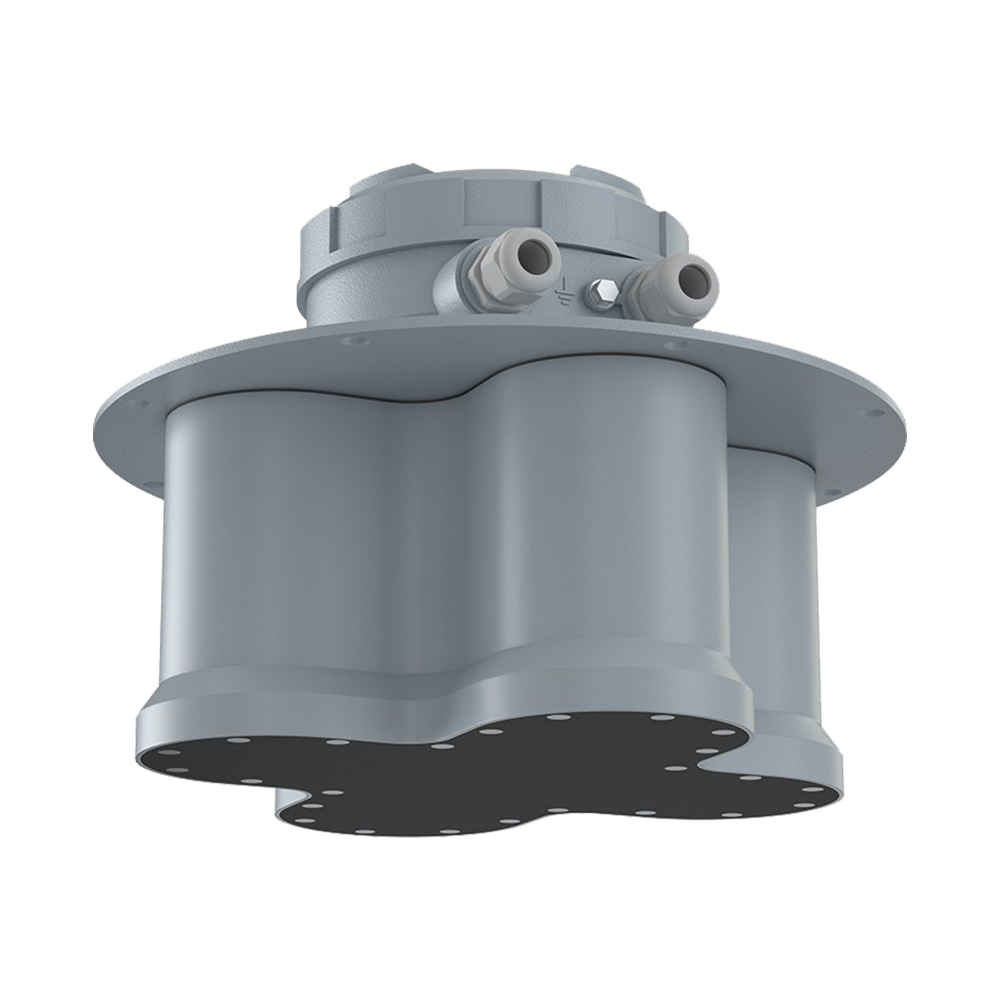

УЛМ-3D-5 уровнемеры радарные бесконтактные

Скачать PDF

Тип: Стационарный/Многоканальный

Режим работы: Непрерывное слежение

Принцип действия: Радиолокационный радарный

Тип контролируемой среды: Сыпучая

Цена (без учета НДС): По запросу руб.

Описание

Радарные уровнемеры УЛМ-3D-5 представляют собой многолучевые (многоканальные) приборы для измерения уровня сыпучего материала в резервуаре (бункер, силос) по нескольким точкам одновременно. При совместном использовании со специальным ПО возможно вычисление объема продукта и визуализация данных, в том числе построение 3D-модели резервуара с контролируемой средой.

Уровнемеры УЛМ-3D-5 применяются в работе с различными сыпучими средами (цементом, рудой, минеральными удобрениями, углем, щебнем, горной породой, различными порошками) и продуктами (зерном, соей, кукурузой, мукой, комбикормом и т.д.). Используются на предприятиях, чья деятельность связана с переработкой или хранением вышеперечисленных материалов.

Преимущества УЛМ-3D-5:

  • Одновременное измерение уровня в 5 точках.
  • Рабочая частота 120-140 ГГц.

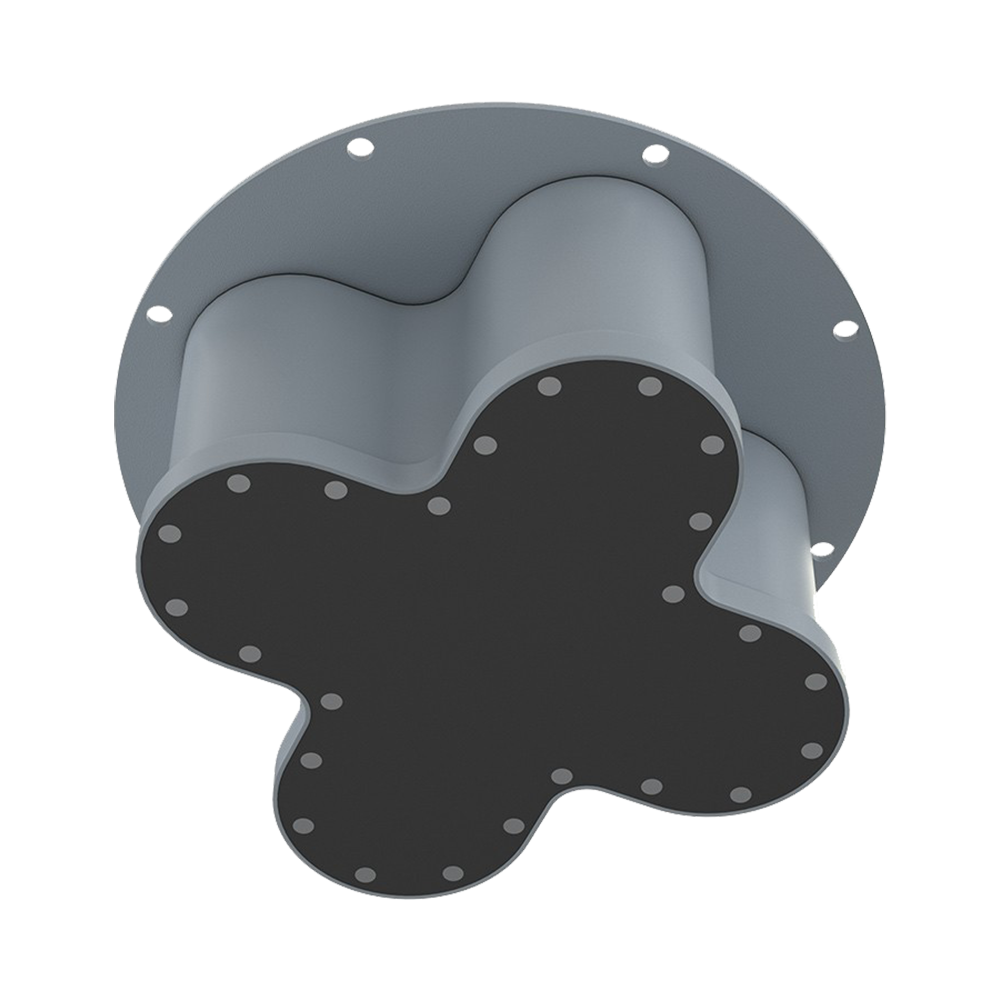

  • Изолированная, защищенная антенная система.
  • Максимально стабильные и точные измерения - ширина диаграммы направленности каждого измерительного луча составляет 2 градуса.
  • Контролируемый диапазон (угол обзора) - 40 градусов.
  • Возможность измерения среднего уровня и объема.
  • Измерение объема.

УЛМ-3D-5 работает по принципу излучения радиоволн, что гарантирует стабильность результатов вне зависимости от степени запыленности в резервуаре. Высокая частота и узость измерительного луча обеспечивают чувствительность и точность измерения уровня в каждой точке.

При необходимости проведения измерений с повышенной точностью, а также для дополнительной детализации отображения поверхности возможно использование нескольких уровнемеров УЛМ-3D-5 на одном резервуаре. В этом случае создается единая измерительная система.

Программное обеспечение MULTI BEAM RADAR SURFACE PLOTTER

При использовании УЛМ-3D-5 одновременно с программным комплексом MULTI BEAM RADAR SURFACE PLOTTER, с высокой точностью вычисляется объем хранимого продукта и выводится визуальное трехмерное изображение поверхности продукта. На основании данных, получаемых от уровнемеров УЛМ-3D-5 и параметров резервуаров, введенных пользователем, MULTI BEAM RADAR SURFACE PLOTTER вычисляет объем контролируемого сыпучего продукта, рассчитывает и строит трехмерную модель поверхности, визуализирует полученные результаты.

Использование ПО совместно с радарными уровнемерами УЛМ-3D-5 позволяет максимально полно контролировать текущий технологический процесс, а также вести учет сыпучих продуктов, хранящихся в емкостях, или объединять информацию поступающую от нескольких уровнемеров одновременно.

Технические характеристики

Диапазоны измерений 0,6...30 м
Основная погрешность Максимальная погрешность измерения уровня ±5 мм (абсолютная, каждый луч)
Выходные сигналы HART, RS485, Токовый 4-20 мА
Температура контролируемой среды Не ограничена
Исполнение по степени защиты IP65
Питание =24 В
