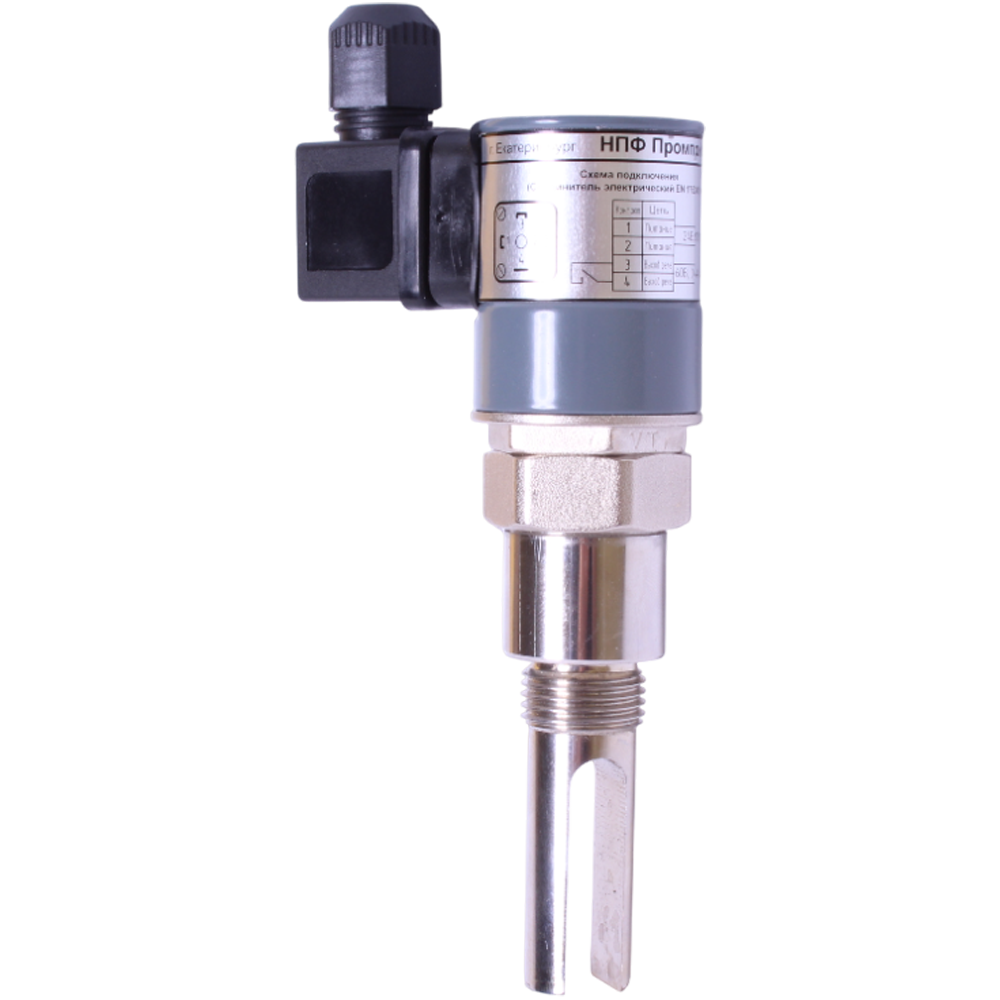

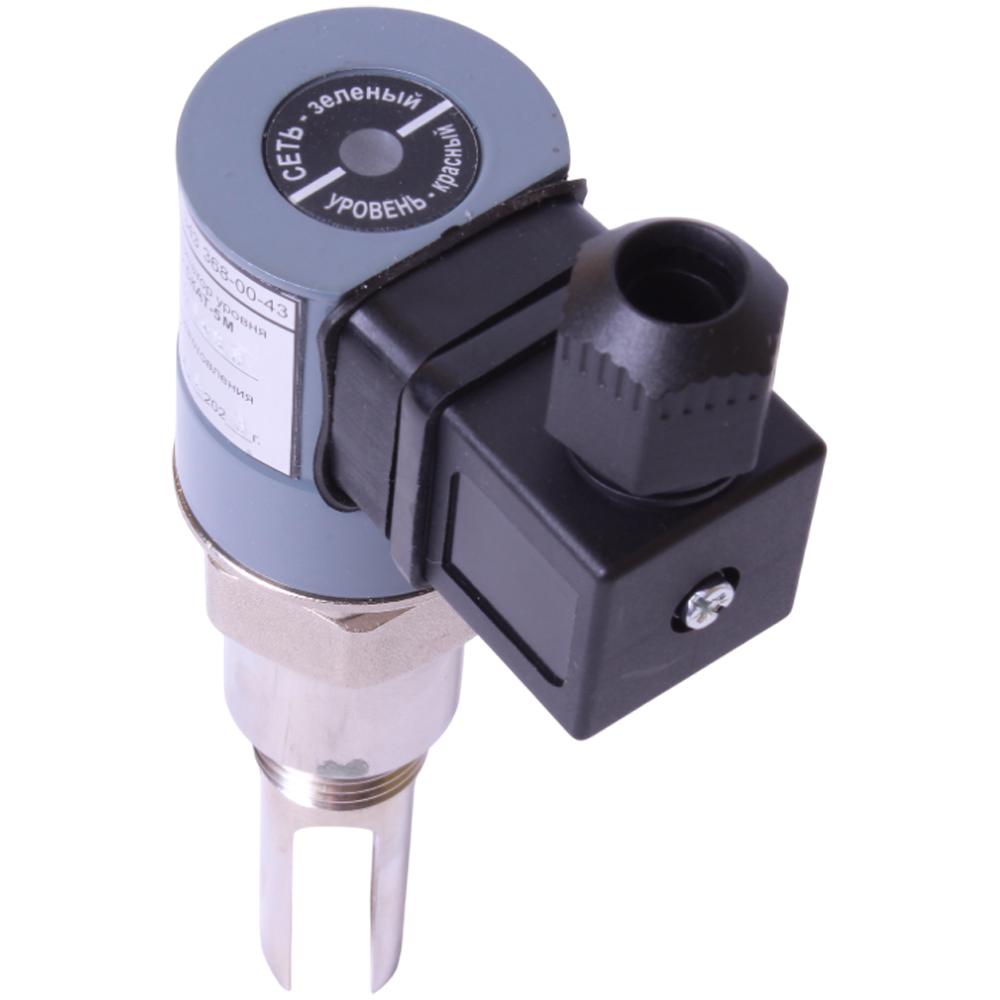

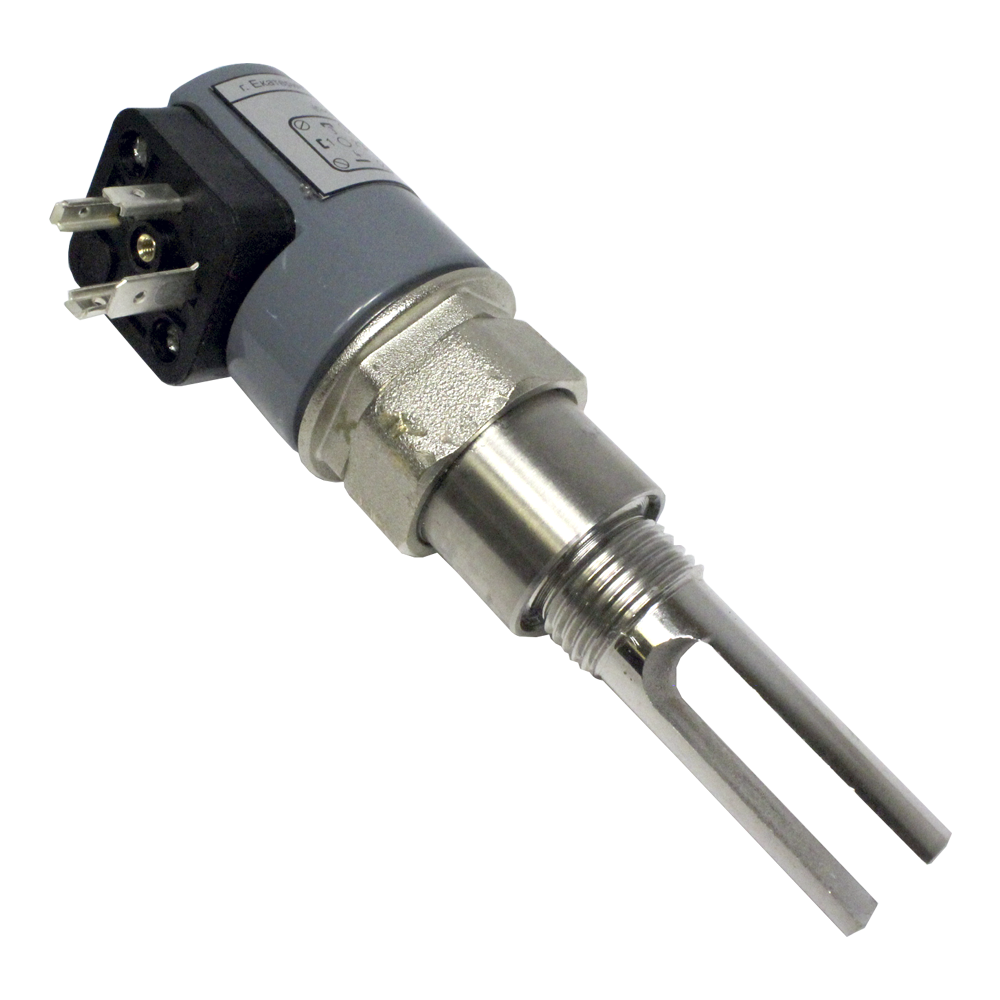

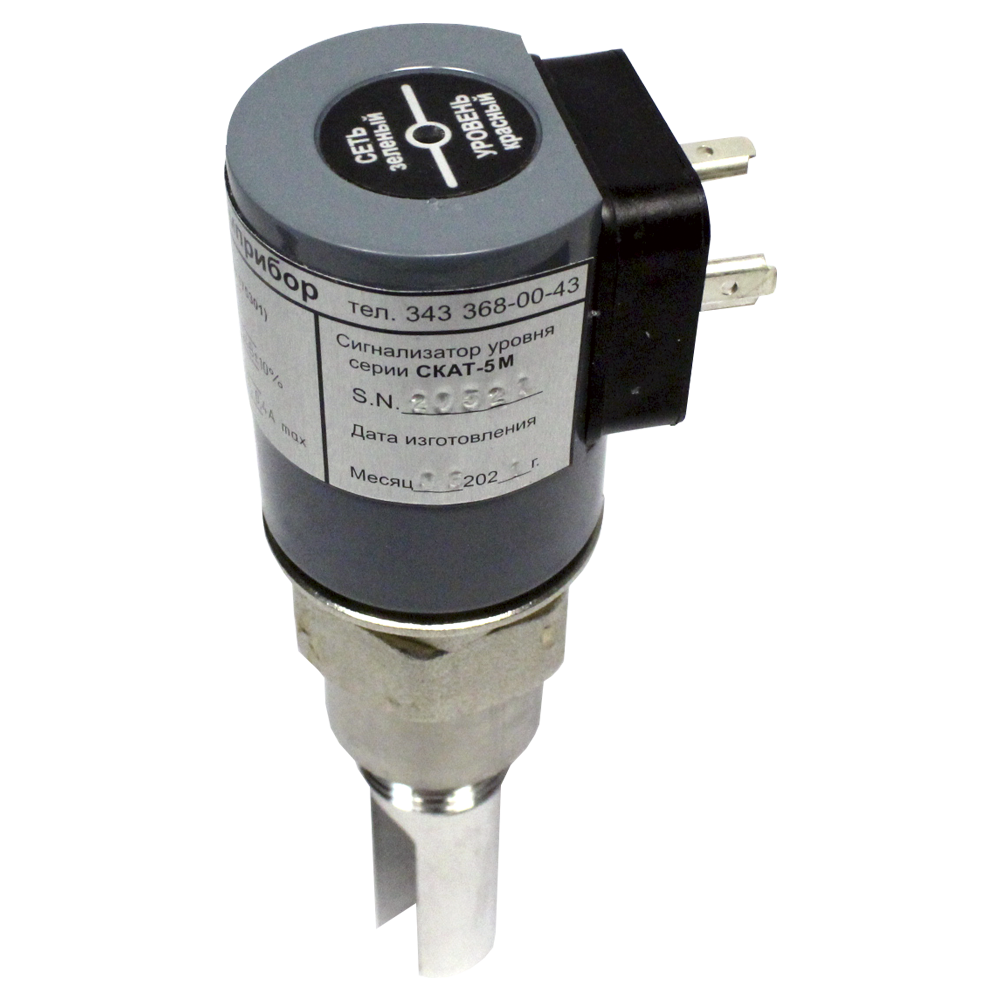

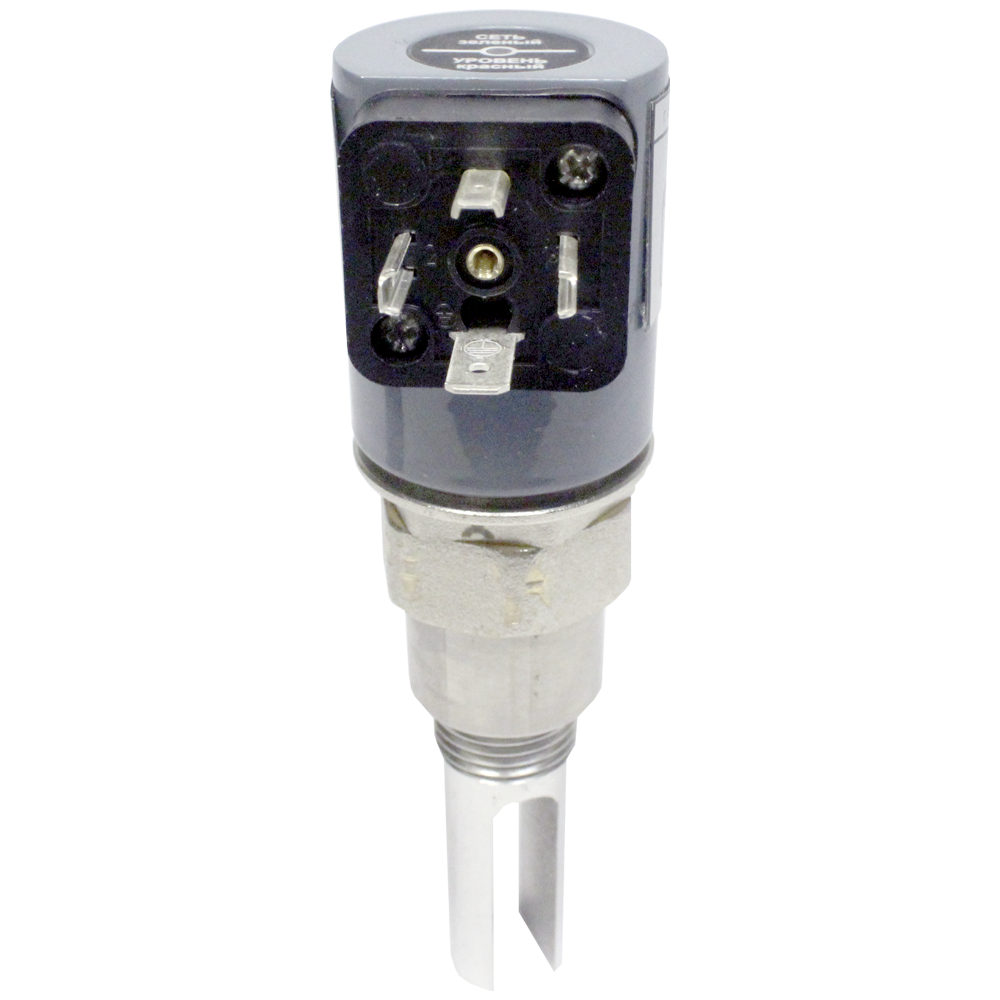

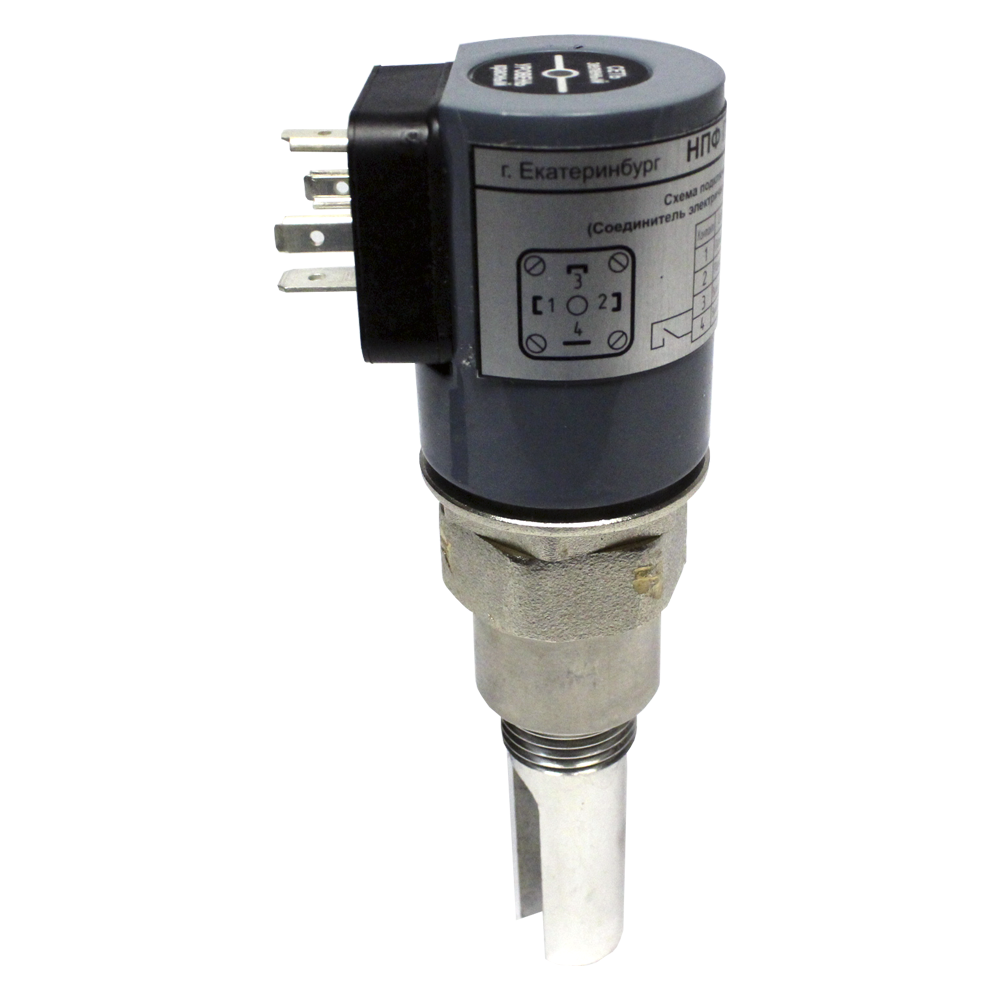

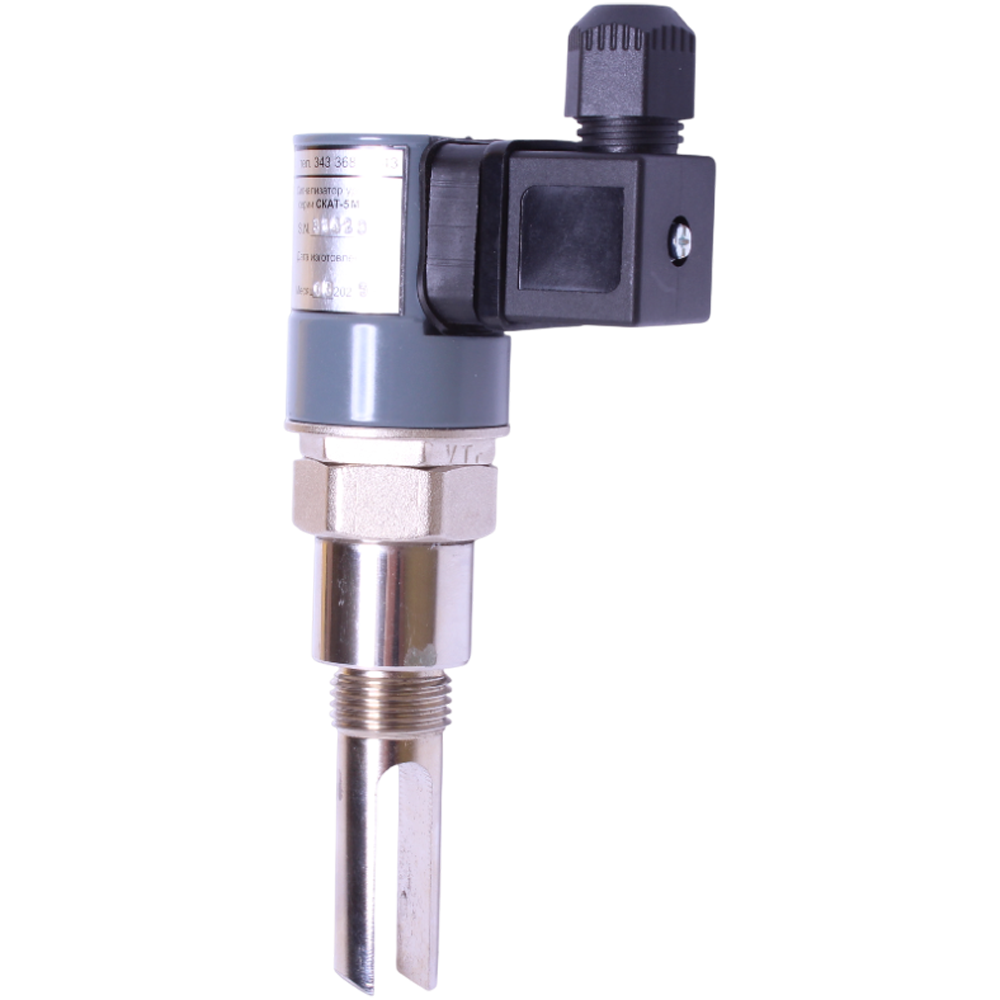

СКАТ-5М сигнализаторы уровня жидкости малогабаритные

Скачать PDF

Тип: Стационарный/Одноканальный

Режим работы: Сигнализация предельных значений

Принцип действия: Вибрационный (контактный)

Тип контролируемой среды: Жидкая

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Описание

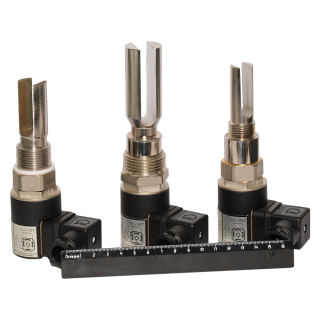

СКАТ-5М представляет собой малогабаритон исполнение базового сигнализатора уровня СКАТ-5. Данная модификация отличается миниатюрными размерами камертонных резонаторов и установочных деталей, а также уменьшенным в два раза корпусом.

Небольшие габариты прибора позволяют использовать его в условиях ограниченного пространства: в трубопроводах, отстойниках фильтров, полостях для слива, поддонах двигателей и других труднодоступных местах промышленных установок. СКАТ-5М используется в качестве датчика наличия жидкости, для защиты насосов, компрессоров, расходомеров, счетчиков воды и т.д. от работы «всухую». Устройство крепится непосредственно на стене ёмкости или трубы.

Особенности СКАТ-5М:

  • Способ крепления на трубопроводах и ёмкостях выбирается при заказе: резьба G1A, G3/4A, G1/2A.
  • Устройства выпускаются в двух вариантах – обычное малогабаритное и гигиеническое исполнение. В гигиеническом исполнении сигнализаторы комплектуется гигиенической приварной гайкой, что позволяет использовать СКАТ-5М при работе с пищевыми продуктами и материалами.

Принцип действия сигнализаторов СКАТ-5М – вибрационный, основанный на различии резонансных колебаний камертонного резонатора, использующегося в устройстве в качестве чувствительного элемента. Блок электроники анализирует разницу амплитуды и частоты колебаний камертонного резонатора в свободном и задемпфированном материалом состоянии, и выдает сигнал управления (аварии) на вторичные приборы.

Технические характеристики

Выходные сигналы Релейный
Температура контролируемой среды -45...+160°С
Давление контролируемой среды До 6,3 МПа
Материалы изготовления Нержавеющая сталь, фторопластовое покрытие
Климатическое исполнение (диапазон рабочих температур) УХЛ1.1
Исполнение по степени защиты IP65
Питание =24 В

Структура обозначения, пример заказа

СКАТ
5 М
Б (1)

Присоединение к процессу: Б (1); Б (¾); Б (½) (см. Варианты исполнений)

Исполнение прибора: 5 М-малогабаритный (миниатюрный) вариант исполнения прибора; гигиеническое исполнение (указывается в дополнительных требованиях)

Наименование модели

Варианты исполнений

  • Сигнализатор уровня СКАТ-5М (малогабаритный сигнализатор).
  • Сигнализатор уровня СКАТ-5М (гигиеническое исполнение). Сигнализаторы уровня гигиенического исполнения используются для контроля уровня  продуктов на пищевых производствах, в технологиях, где необходим монтаж «заподлицо», который осуществляется с помощью специальной гигиенической гайки с прокладкой из пищевого силикона. Условия заказа сигнализатора в гигиеническом исполнении указываются в дополнительных требованиях.

По способу крепления на трубопроводах и емкостях предусмотрены три варианта исполнения:

  • Б (1). Жесткое крепление прибора на стенке емкости с помощью бобышки с резьбой G1A.
  • Жесткое крепление прибора на стенке емкости с помощью бобышки с резьбой G3/4A.
  • Б (½). Жесткое крепление прибора на стенке емкости с помощью бобышки с резьбой G1/2A.

Стандартный комплект поставки

  • Сигнализатор СКАТ-5М.
  • Руководство эксплуатации.
  • Паспорт.
