LGB указатели уровня

Скачать PDF

Тип: Стационарный/Одноканальный

Режим работы: Непрерывное слежение

Принцип действия: Визуальный

Тип контролируемой среды: Вязкая, Жидкая

Маркировка взрывозащиты: 0ExiaIICT6

Цена (без учета НДС): По запросу руб.

Описание

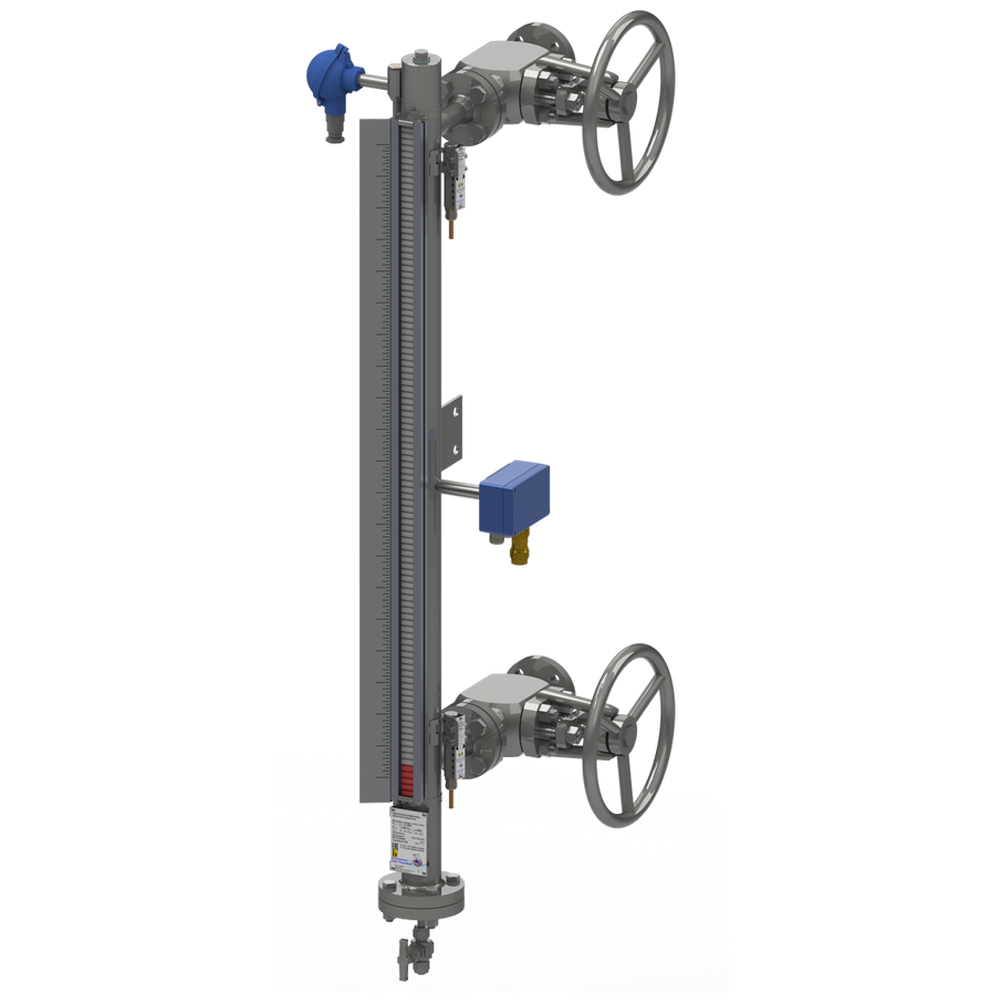

Указатели уровня LGB предназначены для измерений верхнего уровня жидкости и границы раздела двух сред в емкостях, резервуарах и аппаратах. Подходят для контроля пищевых и взрывоопасных сред.

Область применения указателей уровня LGB

Указатели уровня LGB осуществляют контроль уровня жидкости в непрерывном режиме, устанавливаются в закрытых/открытых и подвижных/стационарных сосудах, работающих под атмосферным или избыточным давлением, а также при наличии вибрации и прочих негативных факторов. Температура контролируемой среды может варьироваться от -196 до +500°С.

Указатели уровня LGB относятся к визуальным уровнемерам и позволяют регулировать управление технологическими процессами на объектах нефтепереработки, в пищевой, химической и других отраслей промышленности.

Конструкция указателей уровня LGB включает:

  • Выносную камеру с присоединительными элементами (патрубки, фланцы), с помощью которых она монтируется на резервуаре. *

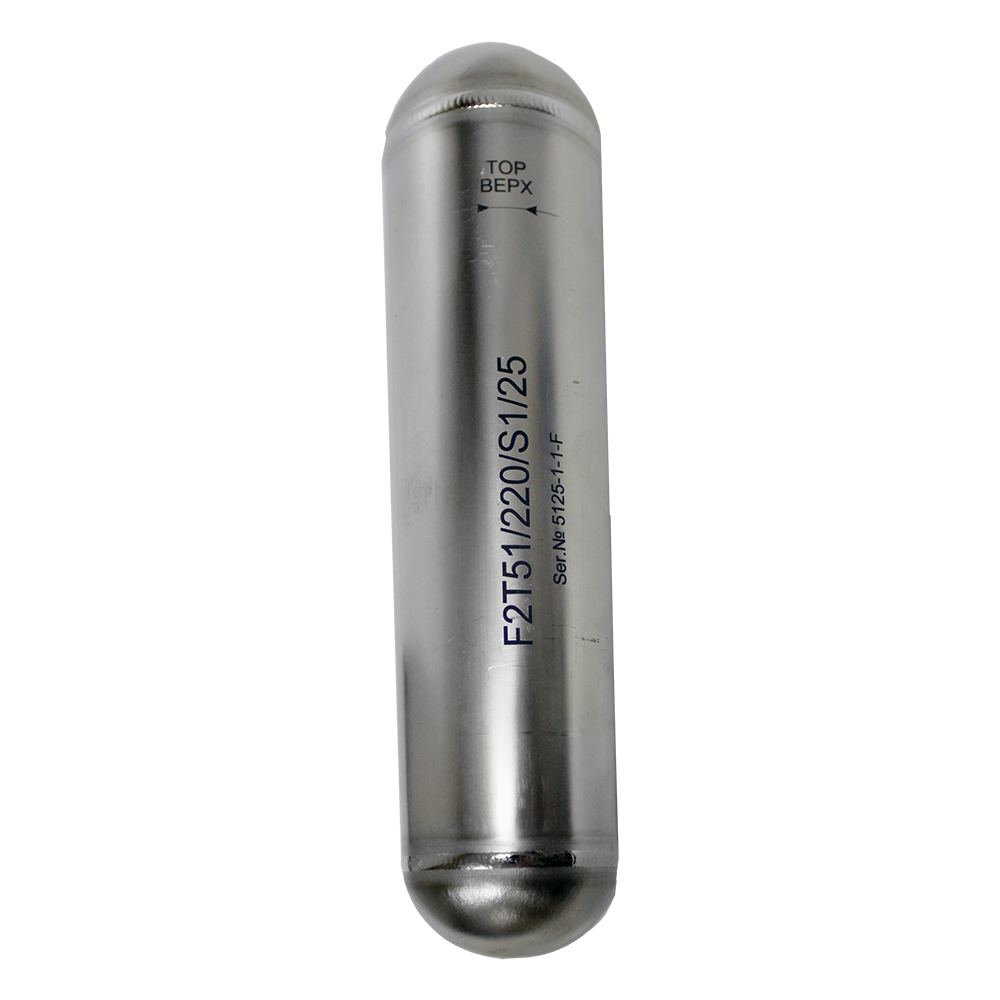

  • Поплавок.
  • Магнитный индикатор.
  • Датчик.
  • Сигнализаторы уровня.

*Примечание: расположение присоединительных элементов указателей LGB относительно выносной камеры устанавливается в соответствие с заказом. Возможны варианты расположения сбоку, сверху или снизу, а также изготовление модификаций с присоединительными фланцами, патрубками с резьбой либо с патрубками под приварку.

Магнитный индикатор представляет собой конструкцию из металлического профиля, цветных наборных элементов, защитного стекла и крепежных элементов. Наборные элементы окрашены в два контрастных цвета и располагаются в металлическом профиле.

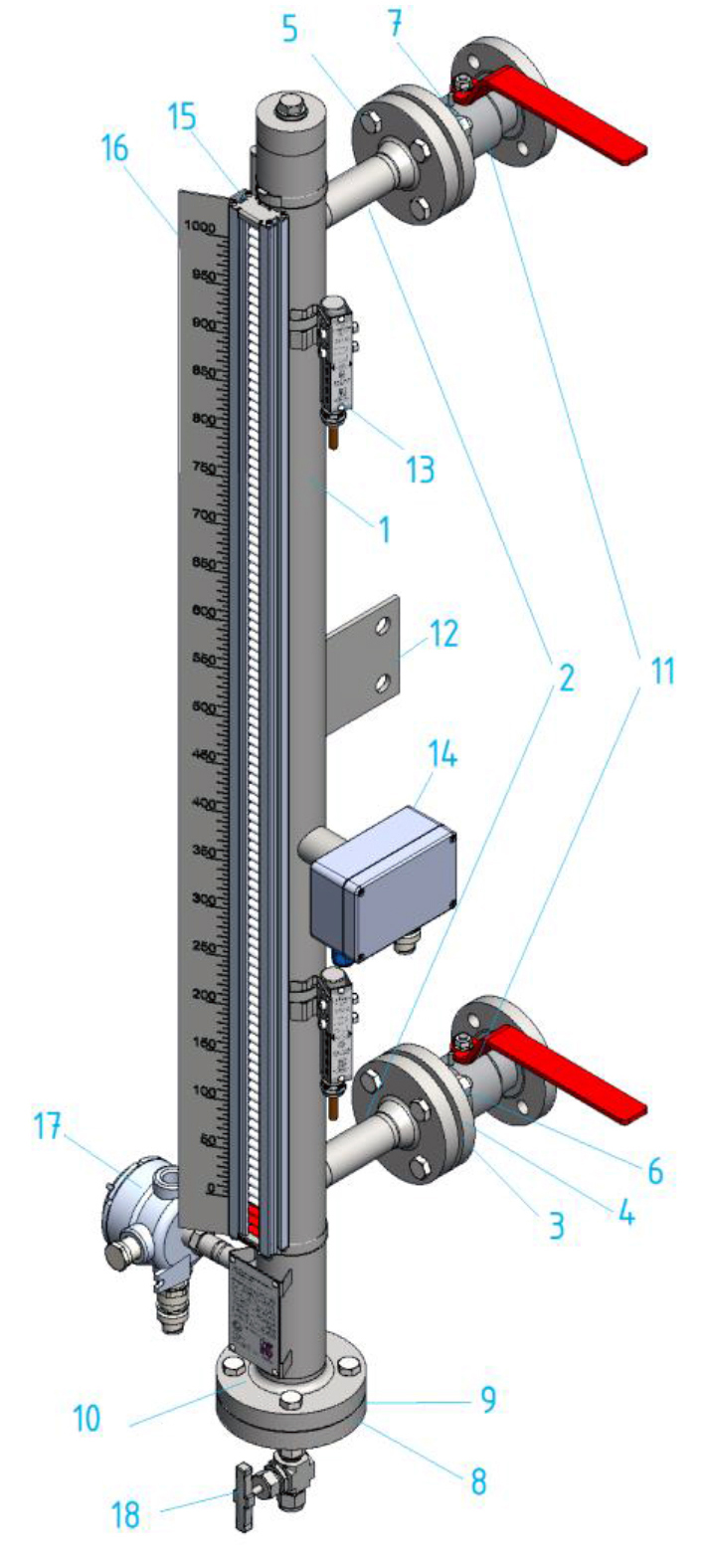

указатель уровня LGB

1. Выносная камера 2. Оси монтажных патрубков указателя уровня 3. Верхний отсечной клапан
4. Прокладка 5. Болты 6. Шайбы 7. Гайки 8. Нижний технологический фланец 9. Прокладка 10-11. Болты
12. Монтажный кронштейн 13. Сигнализаторы уровня 14. Соединительная коробка 15. Магнитно-роликовый индикатор
16. Гравированная шкала 17. Датчик уровня 18. Дренажная арматура


Принцип работы указателей LGB

Выносная камера и резервуар указателей уровня LGB образуют сообщающиеся сосуды. Поплавок со встроенным магнитным индикатором расположены внутри выносной камеры. Положение поплавка в выносной камере изменяется вместе с уровнем контролируемой среды. Тем самым, согласно принципу сообщающихся сосудов, измеряется уровень заполнения резервуара. Материал и размеры выносной камеры подбираются таким образом, чтобы магнитное поле поплавка, сконцентрированное перпендикулярно оси выносной камеры, бесконтактно воздействовало на установленные снаружи магнитный индикатор, сигнализатор и/или датчик уровня.

Внутри вращающихся наборных элементов расположены стержневые магниты, служащие для упорядоченной ориентации наборных элементов магнитного индикатора. При перемещении поплавка, создаваемое им перпендикулярное магнитное поле воздействует на магнитное поле магнита наборного элемента и создает вращательный момент, который разворачивает наборный
элемент на 180°. Таким образом, окрашенные наборные элементы создают непрерывную последовательность одного цвета ниже уровня заполнения резервуара жидкостью и другого цвета выше. Для показаний магнитный индикатор не требует электроэнергии.

Датчик уровня LLT, расположенный снаружи камеры указателя уровня LGB, преобразует перемещения магнитного поля поплавка в выходной цифровой либо унифицированный электрический сигнал. Далее сигнал передается в систему управления технологическим процессом.

Снаружи камеры расположены сигнализаторы уровня LLS. Место их установки – это точки, в которых необходимо контролировать уровень жидкости. Контроль происходит путем коммутирования электрических цепей, к которым можно подключить различные управляющие устройства (клапана, насосы и т.п.).

Технические характеристики

Температура контролируемой среды -196…+500 °C
Давление контролируемой среды -0,1…40 МПа
Материалы изготовления Нержавеющая сталь марок 316Ti, 316L; титан 3.7045, hastelloy С, монель (для работы в особо агрессивных средах)

Структура обозначения, пример заказа

LGB
SS
G50/40/2
M1000
V60x2
RI/SM
F2V51/200/N4/40
Ex
MS-2/LLS
N-N

Обогрев и температурная изоляция - Конструктивное исполнение указателя уровня LGB (подробнее - в Руководстве по эксплуатации)

Датчик уровня в комплекте с LGB - Сигнализатор уровня в комплекте с LGB (подробнее - в Руководстве по эксплуатации)

Одобрения и сертификаты (подробнее - в Руководстве по эксплуатации)

Поплавок (подробнее - в Руководстве по эксплуатации)

Индикатор/приставка/шкала (подробнее - в Руководстве по эксплуатации)

Материал, диаметр и толщина стенки камеры указателя уровня (материал футеровки) (подробнее - в Руководстве по эксплуатации)

Расстояние L / Диапазон показаний (измерений) М (подробнее - в Руководстве по эксплуатации)

Вид присоединительных элементов/Присоединение к процессу (подробнее - в Руководстве по эксплуатации)

Варианты монтажного присоединения (подробнее - в Руководстве по эксплуатации)

Наименование модели

Скачать документацию

LGB указатели уровня. Руководство по эксплуатации.

LGB указатели уровня. Опросный лист.



Чтобы правильно подобрать указатель уровня LGB, узнать стоимость указателя LGB или купить указатель уровня LGB, вам достаточно позвонить по телефону +7 (4812)209-311 или написать по электронной почте info@td-urovnemer.ru.
