ДУЖЭ-200М датчики уровня жидкости

Скачать PDF

Тип: Стационарный/Одноканальный

Режим работы: Сигнализация предельных значений

Принцип действия: Буйковый (контактный)

Тип контролируемой среды: Жидкая

Маркировка взрывозащиты: 1ExdIIСT5, Нет

Описание

Датчики-реле уровня жидкости электрические ДУЖЭ-200М предназначены для подачи электрического сигнала при повышении или понижении уровня жидкости относительно заданной отметки в технологической аппаратуре, работающей под давлением.

Датчики не предназначены для работы с жидкостями, выпадающими в осадок и кристаллизующимися, а также агрессивными по отношению к материалу корпуса и буйка.

Области применения ДУЖЭ-200М
Датчики уровня ДУЖЭ-200М применяются на предприятиях нефтегазо-переработки и химии, в водоканалах и в пищевой промышленности.

Устройство и работа

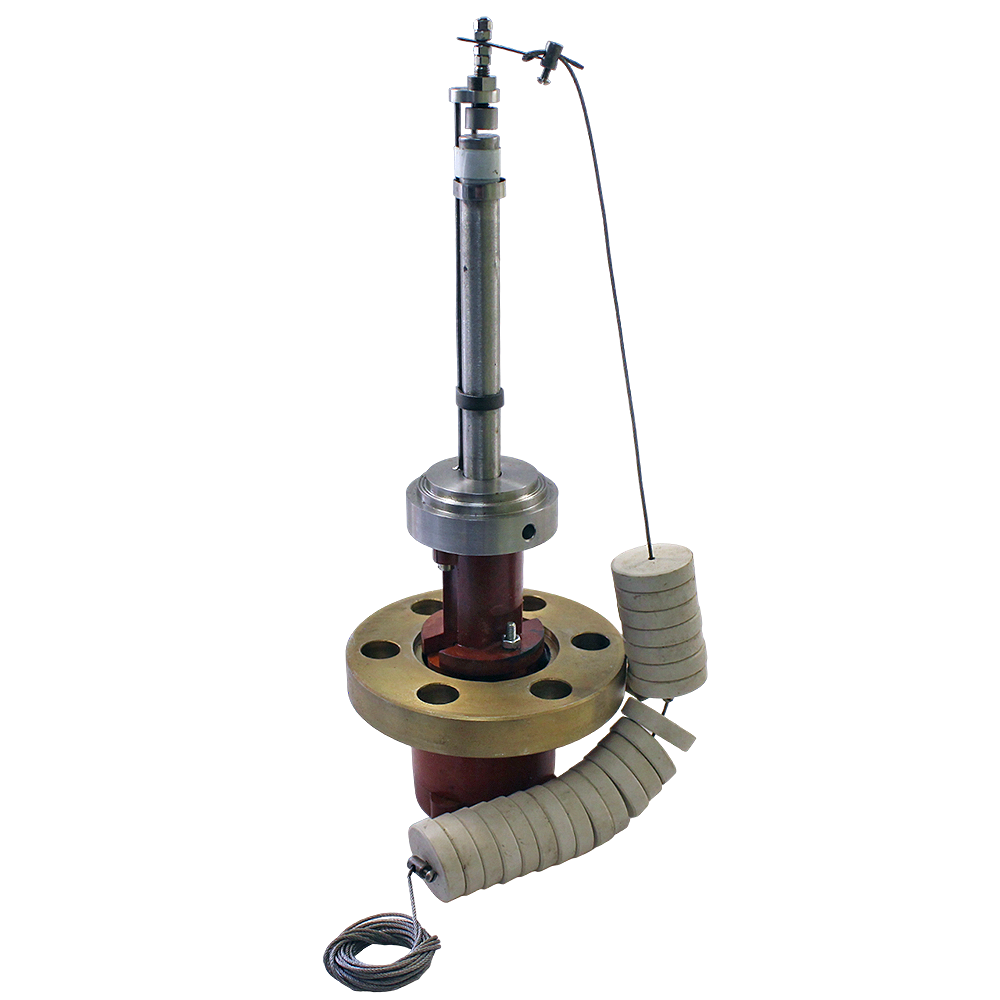

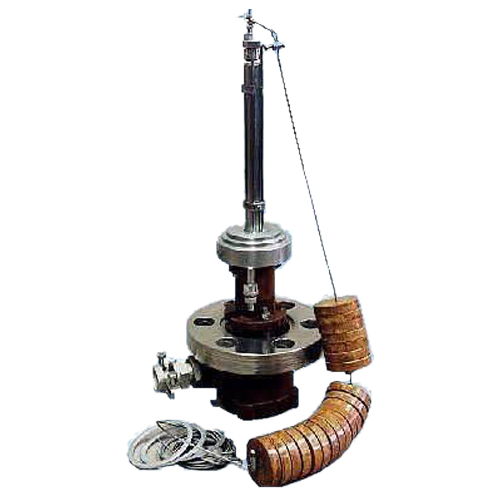

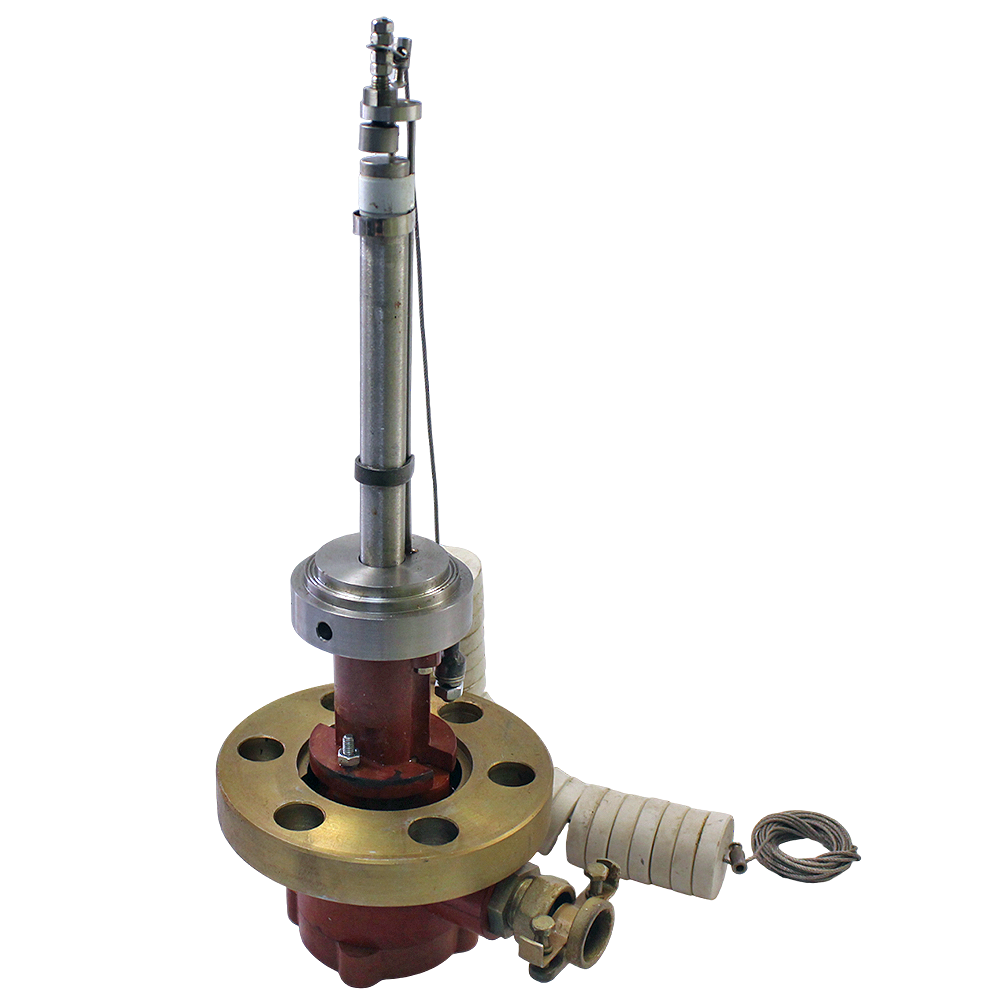

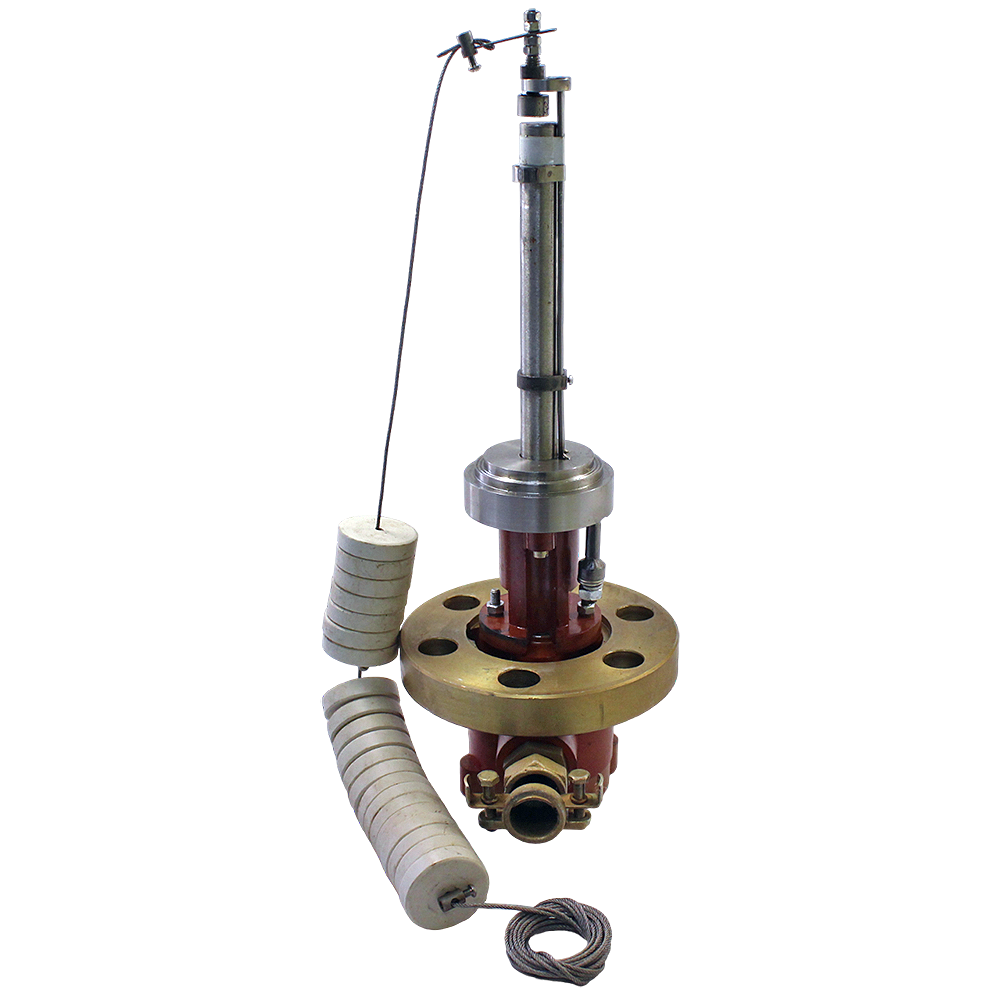

Датчики ДУЖЭ-200М конструктивно состоят из двух основных частей: корпуса и преобразователя, соединенных между собой промежуточной втулкой.

Для крепления датчика уровня ДУЖЭ-200М к технологической емкости служит фланец, поставляемый с уровнемеров. К корпусу, при помощи пружины, крепится магнитодержатель, внутри которого установлен постоянный магнит. Магнит механически связан с буйком. Буек, состоящий из набора шайб, фиксируется на нержавеющем тросе планками (для бестросового варианта буек состоит из набора шайб фиксируемых на пластине на ось-винт).

Внутри преобразователя укреплена контактная группа с постоянным магнитом и контактами. Выводы контактов подсоединены к клеммам. Подвод электрического кабеля осуществляется через кабельный ввод корпуса при снятой крышке. Кабель уплотняется эластичным резиновым кольцом при помощи штуцера.

Принцип действия
Работа буйковых уровнемеров ДУЖЭ-200М основана на использовании выталкивающей силы, действующей на буек. Величина этой силы пропорциональна глубине погружения буйка в жидкость. Изменение выталкивающей силы, происходящее при повышении (понижении) уровня жидкости, вызывает пропорциональное перемещение буйка, а,следовательно, и магнита.

Переключение контактов происходит в результате взаимодействия магнитных полей постоянных магнитов. Так как магниты ориентированы друг относительно друга одноименными полюсами, магнит контактной группы сохраняет максимально возможное расстояние по отношению к другому магниту, чем достигается релейность его перемещения, а следовательно, и переключения контактов контактной группы.

Технические характеристики

Диапазоны измерений от 0,1 до 3,0 м; от 0,024 до 0,05 м (бестросовый вариант)
Температура контролируемой среды -55...+70°С; -55...+200°С
Давление контролируемой среды до 10 МПа; до 16 МПа; до 20 МПа
Материалы изготовления Cталь 12Х18Н10Т, 10Х17Н13М2Т (корпус), прессованный силикатный фарфор, АГ-4В (буй)
Климатическое исполнение (диапазон рабочих температур) О2
Исполнение по степени защиты IP54
Вес Не более 3,7 кг

Структура обозначения, пример заказа

ДУЖЭ-200М-1112
10 МПа
600...800 кг/м3
-55...+70°С

Температура контролируемой среды (см. Варианты исполнений)

Плотность контролируемой среды (см. Варианты исполнений)

Давление контролируемой среды (см. Варианты исполнений)

Наименование модели

Варианты исполнений

Модификация датчика

Контролируемая среда

Температура поверхности датчика, кроме буйка,
°С

Давление Ру,
МПа (кгс/см2)

Плотность,
кг/м3

Температура,
°С

ДУЖЭ-200М-1112
ДУЖЭ-200М-1112Б

до 10 (100)

600-800

-55...+ 70

-55...+ 70

ДУЖЭ-200М-1122
ДУЖЭ-200М-1122Б

-55...+ 200

-55...+ 150

ДУЖЭ-200М-1212
ДУЖЭ-200М-1212Б

800-1200

-55...+ 70

-55...+ 70

ДУЖЭ-200М-1222
ДУЖЭ-200М-1222Б

-55...+ 200

-55...+ 150

ДУЖЭ-200М-1312
ДУЖЭ-200М-1312Б

1200-1500

-55...+ 70

-55...+ 70

ДУЖЭ-200М-1322
ДУЖЭ-200М-1322Б

-55...+ 200

-55...+ 150

ДУЖЭ-200М-2112
ДУЖЭ-200М-2112Б

до 16 (160)

600-800

-55...+ 70

-55...+ 70

ДУЖЭ-200М-2122
ДУЖЭ-200М-2122Б

-55...+ 200

-55...+ 150

ДУЖЭ-200М-2212
ДУЖЭ-200М-212Б

800-1200

-55...+ 70

-55...+ 70

ДУЖЭ-200М-2222
ДУЖЭ-200М-2222Б

-55...+ 200

-55...+ 150

ДУЖЭ-200М-2312
ДУЖЭ-200М-2312Б

1200-1500

-55...+ 70

-55...+ 70

ДУЖЭ-200М-2322
ДУЖЭ-200М-2322Б

-55...+ 200

-55...+ 150

ДУЖЭ-200М-3112
ДУЖЭ-200М-3112Б

до 20 (200)

600-800

-55...+ 70

-55...+ 70

ДУЖЭ-200М-3212
ДУЖЭ-200М-3212Б

800-1200

ДУЖЭ-200М-3312
ДУЖЭ-200М-3312Б

1200-1500

ДУЖЭ-200М-В-2433 «Ор»

до 16 (160)

450-120

-55...+ 250

-55...+ 100

Стандартный комплект поставки

  • ДУЖЭ-200М датчик уровня жидкости (исполнение согласно заказу).
  • Руководство эксплуатации.
  • Паспорт.
