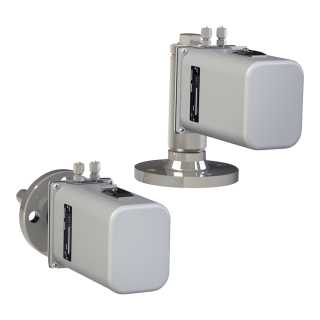

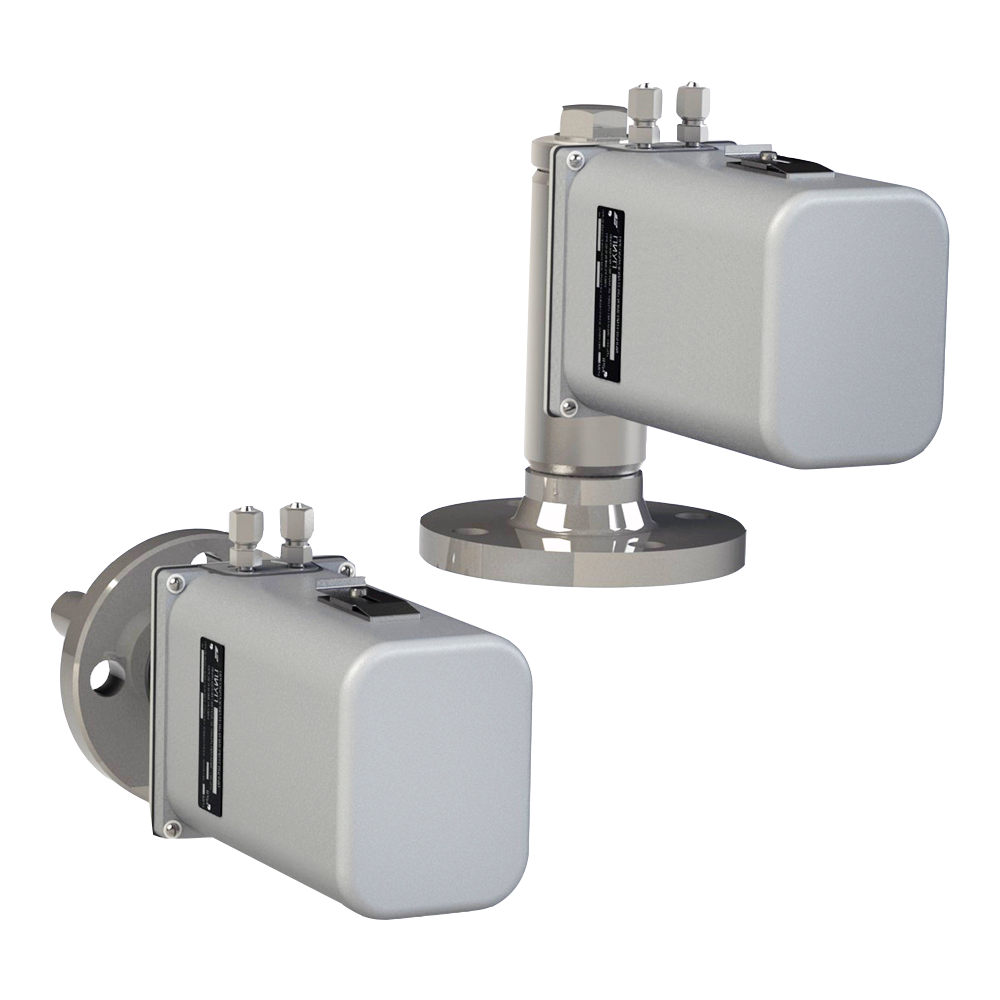

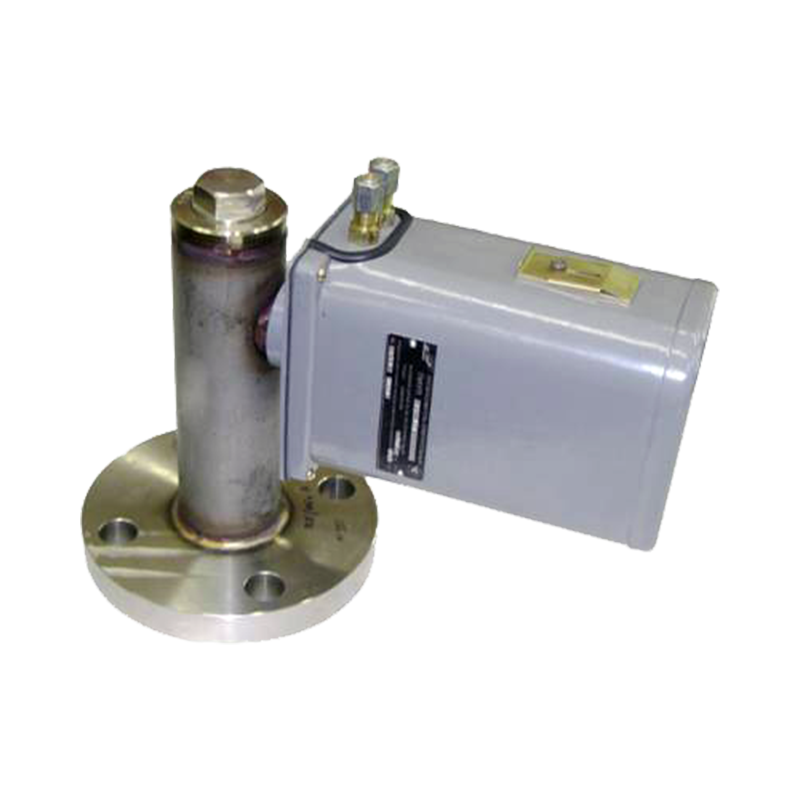

ПИУП-М преобразователи уровня буйковые пневматические

Скачать PDF

Тип: Стационарный/Одноканальный

Режим работы: Непрерывное слежение

Принцип действия: Буйковый (контактный)

Тип контролируемой среды: Жидкая

Маркировка взрывозащиты: Нет

Описание

Преобразователи уровня буйковые измери­тельные пневматические ПИУП-М предназначены для работы в системах автоматического контроля, управления и регулирования параметров производственных технологических процессов с целью выдачи ин­формации в виде стандартного пневматического сигнала об уровне жидкости (модели ПИУП-М 11, 12, 13, 14, 15) или границе раздела двух несмешивающихся жидкостей (21, 22), находящихся под вакуумметрическим, атмосферным или избыточным давлением.

При наличии в контролируемых средах компонентов, конденсат паров которых замерзает при отрицательных температурах окружающего воздуха, преобразователи уровня ПИУП-М должны размещаться в обогреваемых шкафах или эксплуатироваться в комплекте с обогревателями уровнемеров ОУр.

При температуре измеряемой среды в диапазо­нах -200...-45°С и +50...+400°С преоб­разователи используются в качестве индикатора уровня жидкости.

При изменении уровня жидкости от нижнего до верхнего предела измерения выходной сигнал из­меняется от 20 до 100 кПа.
Давление воздуха питания преобразователей (140±14) кПа.
Пневматические преобразователи ПИУП-М обеспечивают передачу вы­ходного сигнала по пневматической линии связи внутренним диаметром 6 мм на расстояние до 300 м по трассе.
По устойчивости к механическим воздействиям буйковые преобразователи ПИУП-М выдерживают вибрацию часто­той (10...55) Гц с амплитудой вибросмещения не более 0,035 м.
Расход воздуха питания в установившемся ре­жиме при нормальных условиях не превышает 5 л/мин.

Технические характеристики

Диапазоны измерений Верхний предел измерения: 0,25...16 м
Основная погрешность ±0,5%, ±1,0% для преобра­зователей, наст­роенных на плотность р≥0,75г/см3 или разность плотностей (p2-p1) ≥0,2 г/см3 и ±1,5% для р≤0,75 г/см3 или (p2-p1) ≤0,2 г/см3
Выходные сигналы Пневматический 20-100 кПа
Температура контролируемой среды -200...+400°С (в зависимости от исполнения)
Давление контролируемой среды До 16 МПа; До 10 МПа; До 6,3 МПа; До 4,0 МПа
Материалы изготовления Буек, подвеска, прис. фланец и кронштейн: исп.02 – сталь 12Х18Н10Т, исп.03 – сталь 08Х17Н15М3Т, исп.04 – сталь 06ХН28МДТ

Мембрана: исп.02 – сплав 36НХТЮ, исп.03 – сталь 06ХН28МДТ, исп.04 – тантал

Материал прокладок у всех исполнений - фторопласт

Климатическое исполнение (диапазон рабочих температур) УХЛ3.1, ХЛ2
Исполнение по степени защиты IP54
Вес ПИУП-М-11: 5,7 кг; ПИУП-М-12: 14,2 кг; ПИУП-М-13: 32,1 кг (с теплоотводящим патрубком)
ПИУП-М-14: 14,3 кг; ПИУП-М-15: 37,5 кг (с теплоотводящим патрубком); ПИУП-М-21: 5,7 кг
ПИУП-М-22: 14,2 кг

Структура обозначения, пример заказа

ПИУП-М
-22
-УХЛ
-10
-0,3
-1,0
-исп. 2
-03
-1,0

Основная погрешность

Условное обозначении исполнения по материалам

Исполнение присоединительного фланца (первая цифра в условном обозначении присоединительного фланца)

Плотность нижней фазы для ПИУП-М - 21, 22 (для остальных моделей не проставляется), г/см3

Разность плотностей жидкостей для ПИУП- М - 21, 22 (для остальных моделей плотность жидкости от 0,5 до 2,0), г/см3

Верхний предел измерения, м

Климатическое исполнение

Модель преобразователя

Наименование преобразователя

Варианты исполнений

Условное обозначение моделей преобразователя

Условное обозначение
присоединительного
фланца

Верхний
предел измерения,
м

Параметры измеряемой жидкости

Размеры

Давление
МПа

Плотность
г/см3

Разность плотностей,  г/см3

Температура,

0С

Н

L1

H1

ПИУП-М-11

2-25-100

2-25-160

0,25...16

до 10

до 16



от 0,5 до 2,0



-50...+100



ПИУП-М-12

2-100-40

0,25; 0,4; 0,6

до 4,0



-50...+200

245

365

170

4-100-40



2-50-40

0,8...16



330

4-50-40



ПИУП-М-13

2-100-63

0,25; 0,4; 0,6

до 6,3



-200...+50

375

2-50-63

0,8...16



338

ПИУП-М-14

2-100-63

0,25; 0,4; 0,6



-50...+200

375

4-100-63



2-50-63

0,8...16



338

4-50-63



ПИУП-М-15

2-100-63

0,25; 0,4; 0,6



-50...+400

375

2-50-63

0,8...16



338

ПИУП-М-21

2-25-160

0,6;0,8;1,0;1,6;

2,0;2,5;3,0

до 4,0

от 0,9 до 1,0 (для нижней фазы)

от 0,12 до 0,4

-50...+100



ПИУП-М-22

2-100-40

0,6;0,8;1,0

-50...+200



4-100-40

1,6; 2,0; 2,5; 3,0

245

365

170

Стандартный комплект поставки

  • Преобразователь.
  • Буек с подвеской.
  • Руководство по эксплуатации.
  • Паспорт.
  • Игла.
  • Флакон с демпферной жидкостью.
  • Дроссель (установлен в пневмореле).
  • Комплект монтажных частей (для ПИУП-М-13, ПИУП-М-15).

Дополнительная комплектация, опции

  • Ответный фланец.
