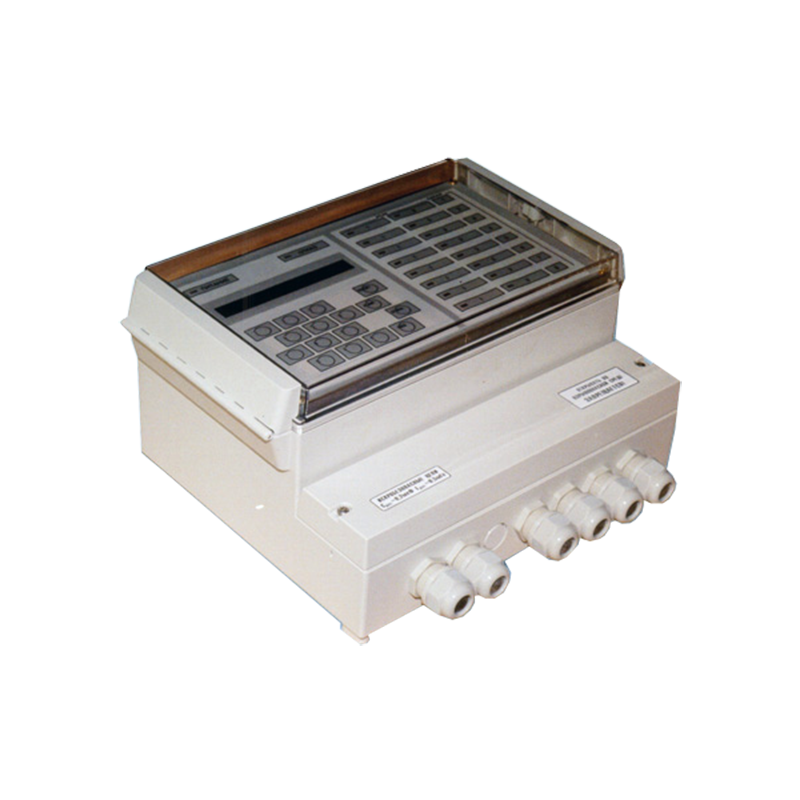

ИСУ-2000И уровнемеры емкостные восьмиканальные

Скачать PDF

Тип: Стационарный/Многоканальный

Режим работы: Непрерывное слежение

Принцип действия: Емкостной

Тип контролируемой среды: Жидкая, Сыпучая

Маркировка взрывозащиты: 0ExiaIIBT3, 1ExiaIIB

Описание

Уровнемер ИСУ2000И в комплекте с датчиками уровня (до 8 шт.) предназначен для непрерывного измерения уровня различных жидких и сыпучих сред в группе емкостей и контроля заданных предельных уровней (по две уставки в каждой емкости).

К емкостному измерителю-сигнализатору уровня ИСУ-2000И может быть подключено до восьми датчиков: измерения текущего уровня и (или) контроля предельного уровня.

Основные функции уровнемера ИСУ-2000И:

  • Измерение и индикация уровня контролируемой среды на встроенном индикаторе в линейных и относительных единицах измерения (мм, см, дм, м, %).
  • Преобразование, по тарировочной таблице, измеренного уровня контролируемой среды в объем, и индикация в объемных или в относительных единицах (л, м3, %).
  • Сигнализация двух независимых предельных уставок уровня или объема, задаваемых пользователем, в каждом измерительном канале.
  • Адаптация функции преобразования к геометрической форме резервуара при выдаче результатов измерения в объемных единицах.
  • Преобразование уровня контролируемой среды в выходные сигналы: непрерывный токовый, дискретный – «открытый коллектор» и (или) «сухие» контакты реле, цифровой RS–485.
  • Автодиагностика и сигнализация отказов.

Принцип действия емкостного уровнемера ИСУ-2000И основан на преобразовании программируемым микроконтроллером периода непрерывных частотных импульсных сигналов, поступающих от аналоговых датчиков уровня на соответствующие каналы измерения, в выходные сигналы, пропорциональные уровню или объему контролируемой среды.

Период входного частотного сигнала (от датчика уровня) линейно зависит от электрической емкости чувствительного элемента датчика уровня, которая, в свою очередь, определяется глубиной его погружения в контролируемую среду, т.е. положением уровня.

Достоинства уровнемера ИСУ-2000И:

  • Отображение информации о заполнении резервуара как по уровню, так и по объему, как в процентах, так и в линейных и объемных единицах.
  • Адаптация к форме резервуара любой конфигурации.
  • Автодиагностика и сигнализация отказов.
  • Возможность связи восьмиканального уровнемера ИСУ-2000И с компьютером (по интерфейсу RS485).
  • Автоматизированная калибровка характеристик преобразования (в составе АСУ).
  • Программирование прибора с панели управления.
  • Интерфейс с ЭВМ. Возможность программирования прибора с помощью ЭВМ.
  • Удобство пользования и возможность выбора варианта прикладного программного обеспечения прибора (различные коэффициенты усреднения, возможность программирования канала измерения с учетом данных других каналов).
  • Двухпроводная линия связи с первичным преобразователем длиной до 1000 м.

Технические характеристики

Основная погрешность ±1%
Выходные сигналы RS485, Релейный, Токовый 0-20 мА, Токовый 4-20 мА
Температура контролируемой среды Обычное исполнение: -30...+60°С

Исполнение с термовтулкой: -30 ...+120°С

Исполнение датчика с разнесенными электронным модулем и ЧЭ: -30...+180°С

Давление контролируемой среды До 1,6 МПа
Исполнение по степени защиты IP54
Питание ~220 В

Структура обозначения, пример заказа

ИСУ-2000
И
МР-8
- Датчики измерения текущего уровня и (или) сигнализации предельного уровня

Заполняется в соответствие со структурой обозначения необходимого датчика уровня. Подключается, в сумме, до 8-ми штук

Модуль-реле:
МР - модуль реле из комплекта ИСУ2000И (до 2 штук)
МР-8 - модуль реле восьмиканальный МР-8 (до 2 штук)
Обозначение отсутствует - не поставляется

Обозначение взрывозащищенного исполнения датчика

Наименование модели

Варианты исполнений

В зависимости от типа контролируемой среды и условий измерений могут применятся различные варианты исполнения датчиков уровня: конструкция, материал и длина ЧЭ, тип присоединительного элемента, наличие термовтулки.

Стандартный комплект поставки

  • Преобразователь вторичный ИСУ-2000И.
  • Датчик уровня типа Е или типа ЕС – до 8 шт (по заказу).
  • Руководство по эксплуатации.
  • Паспорт на преобразователь вторичный.
  • Паспорт на датчик.

Дополнительная комплектация, опции

  • Модуль реле из комплекта ИСУ2000И или модуль реле МР-8 – 2 шт.
  • Паспорт на модуль реле.
