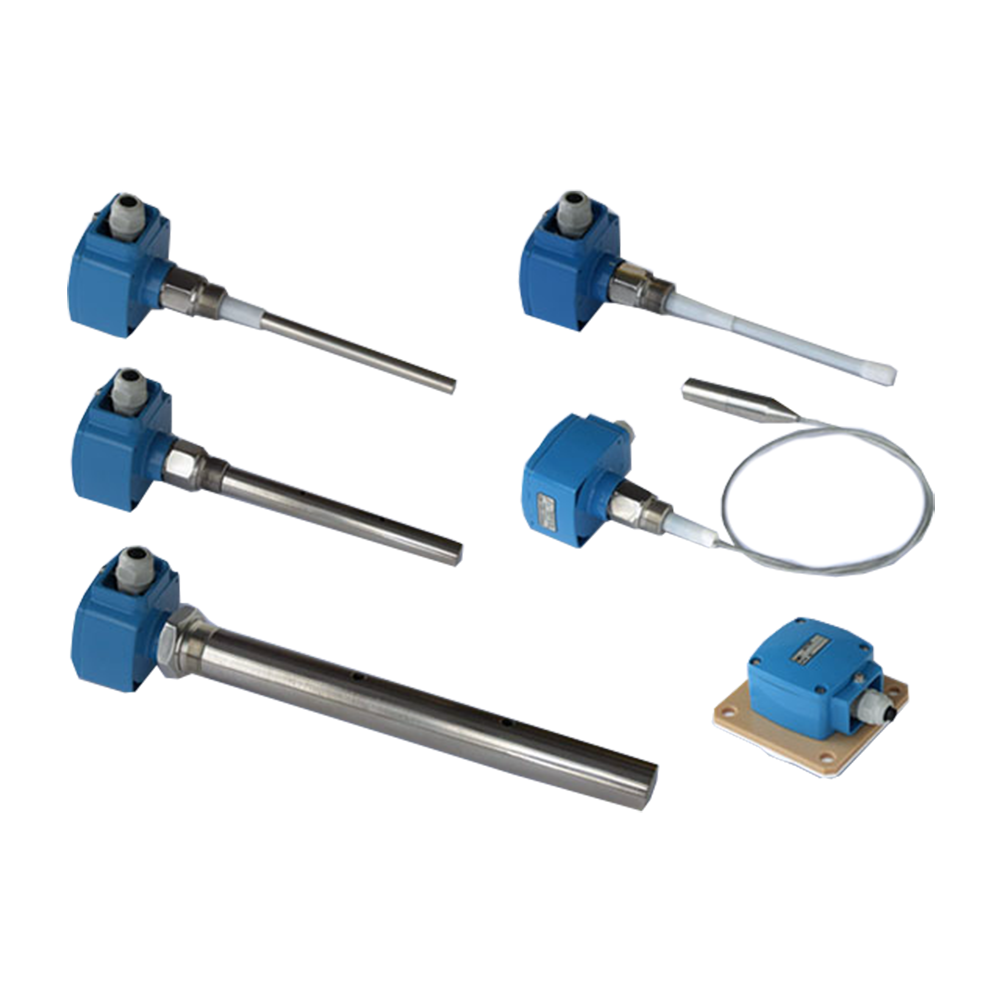

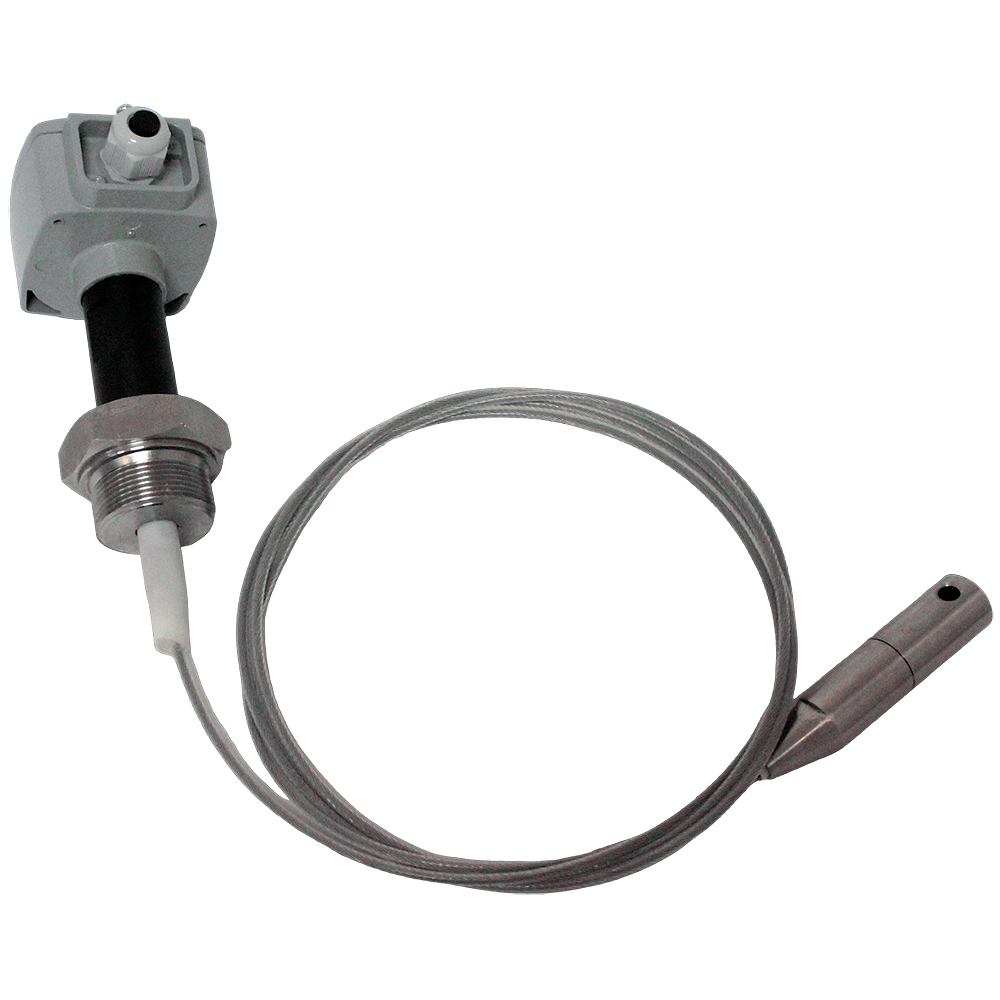

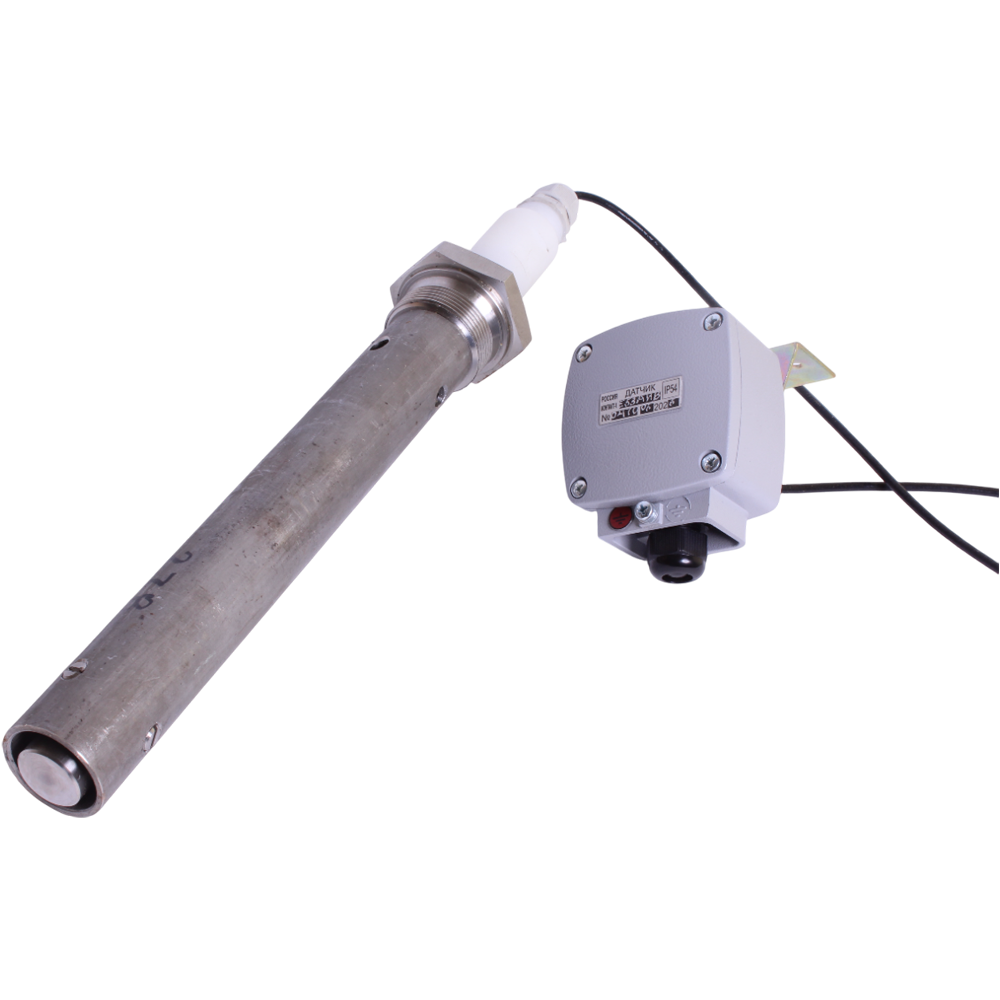

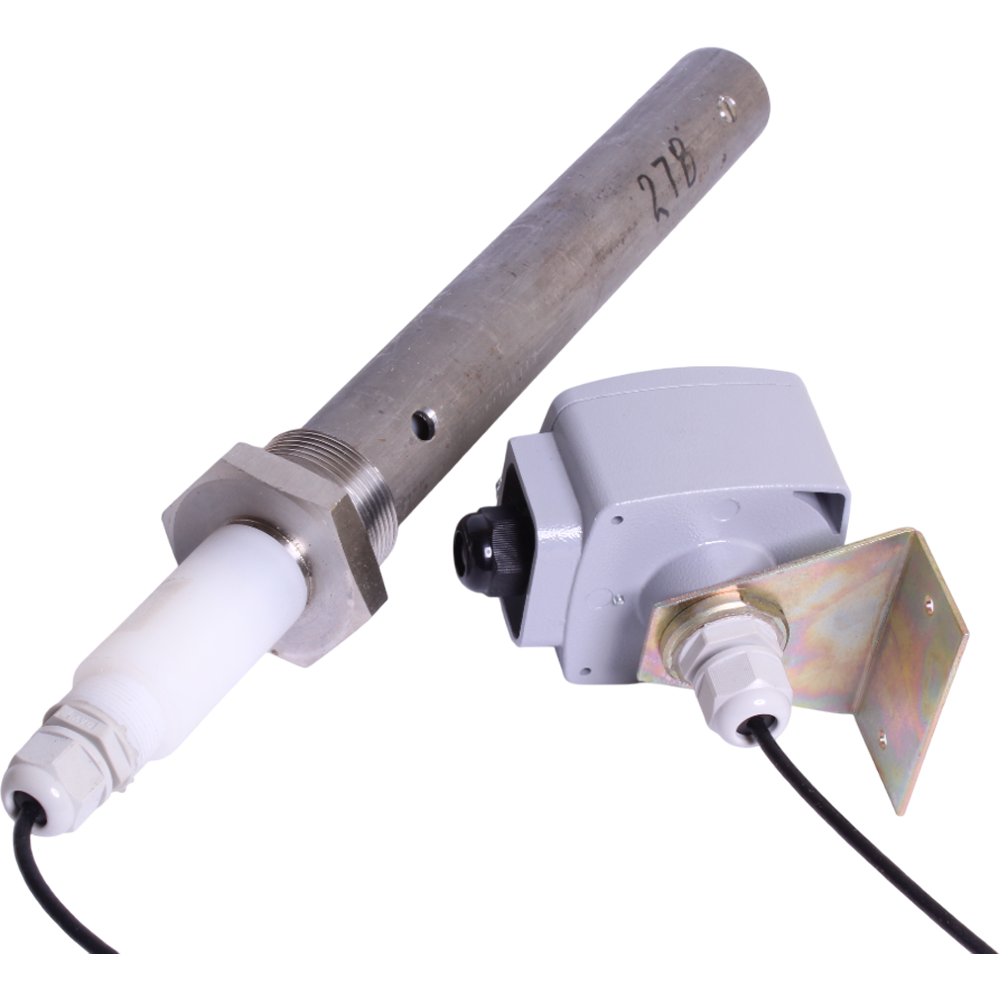

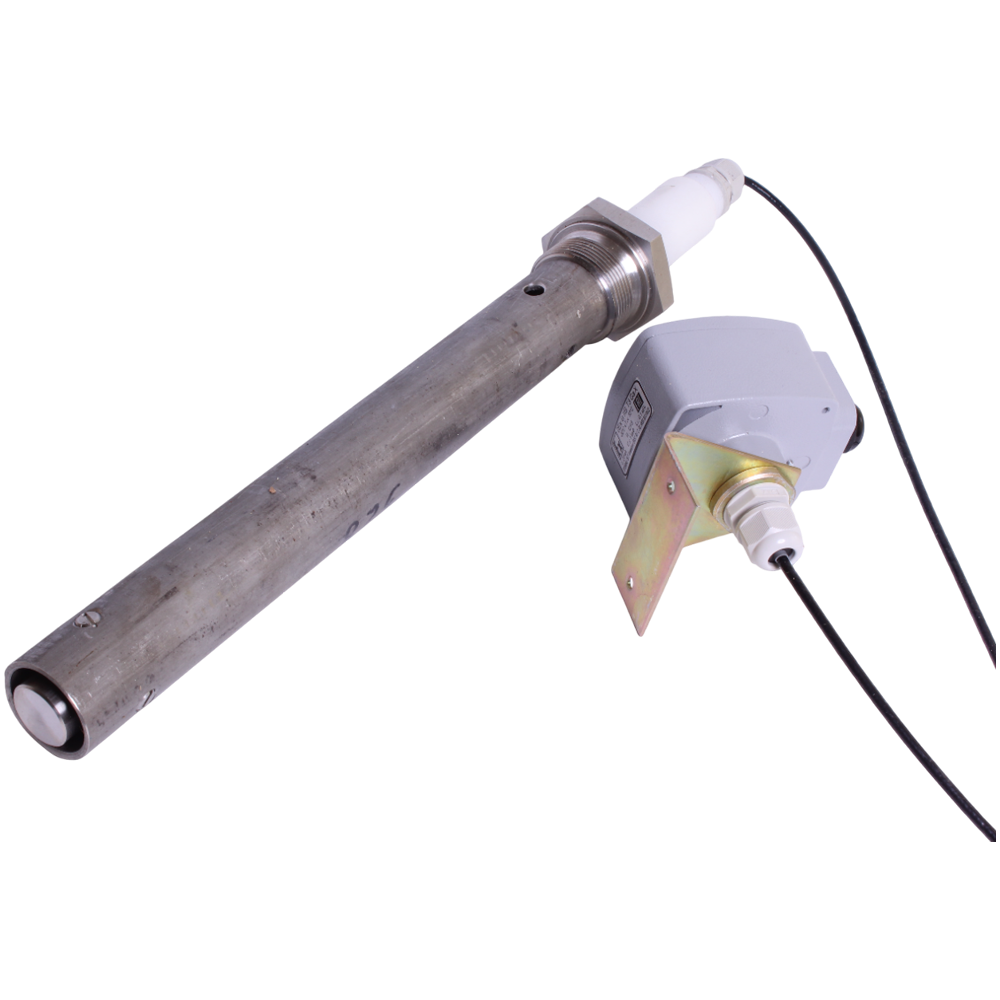

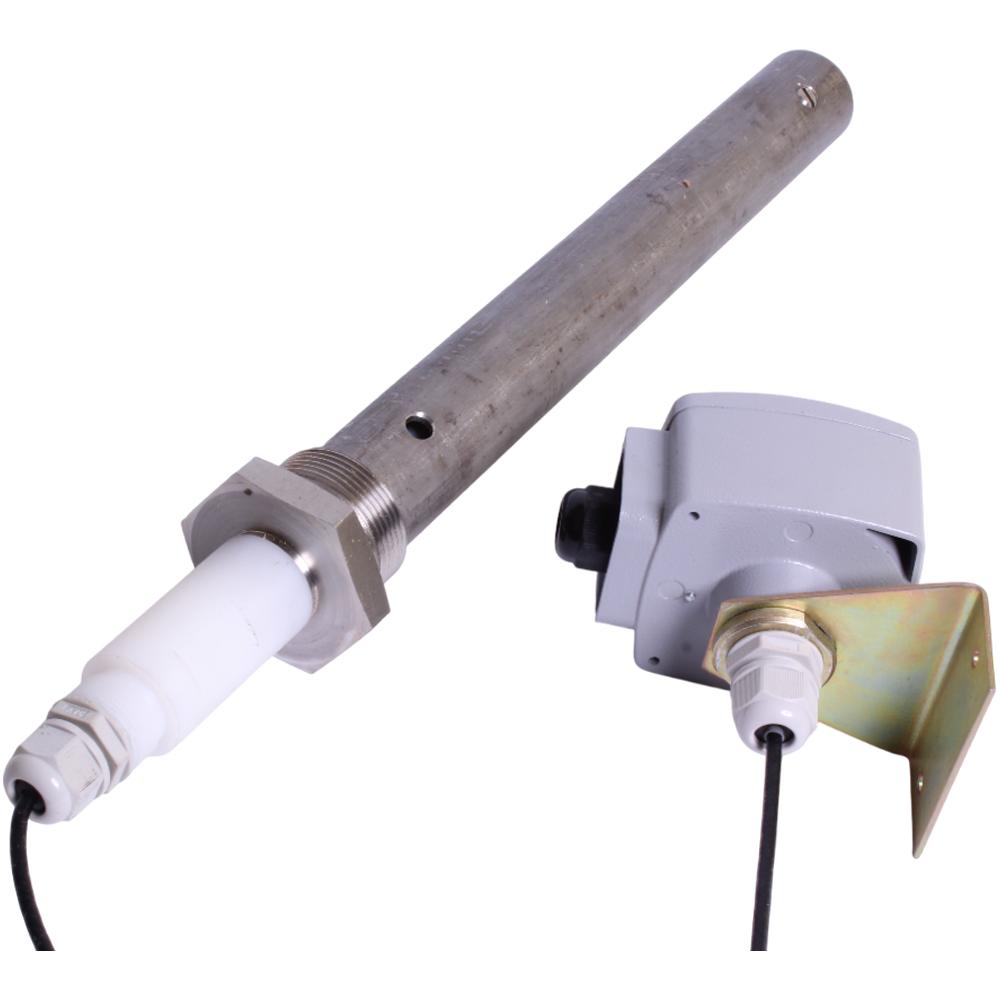

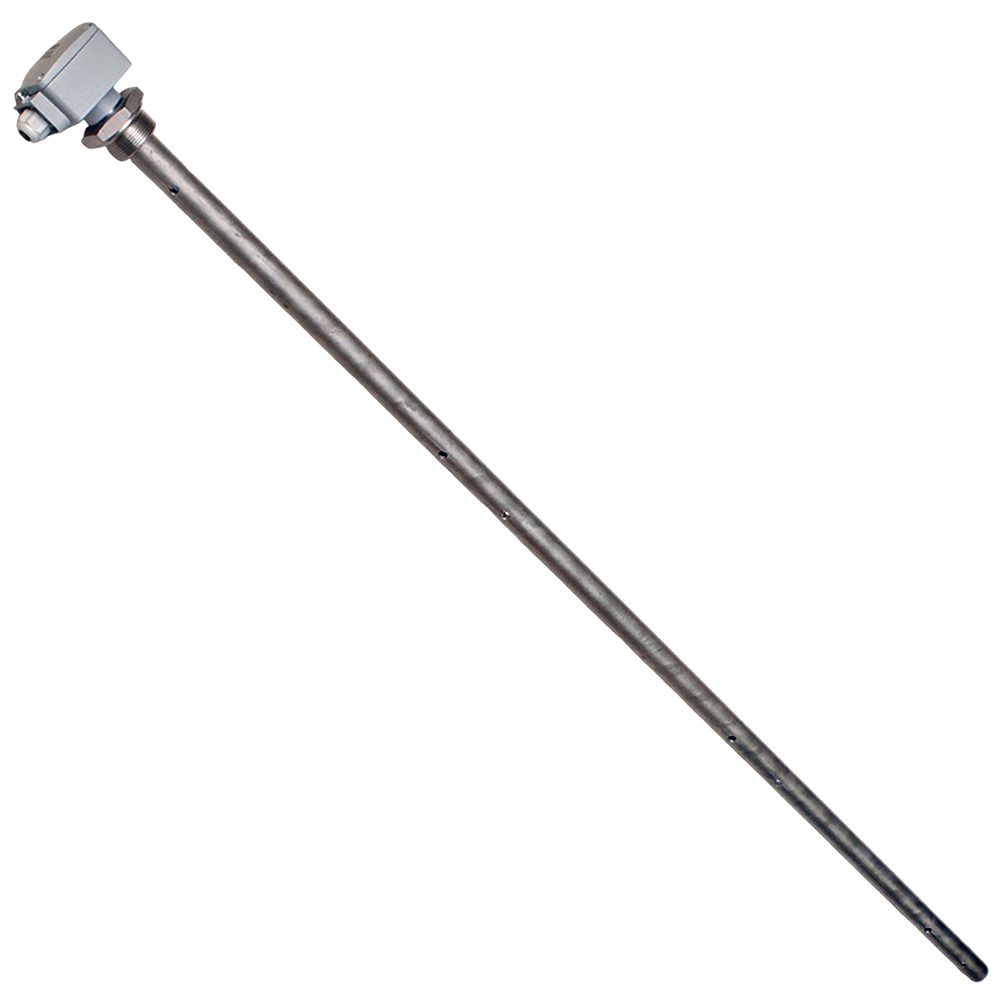

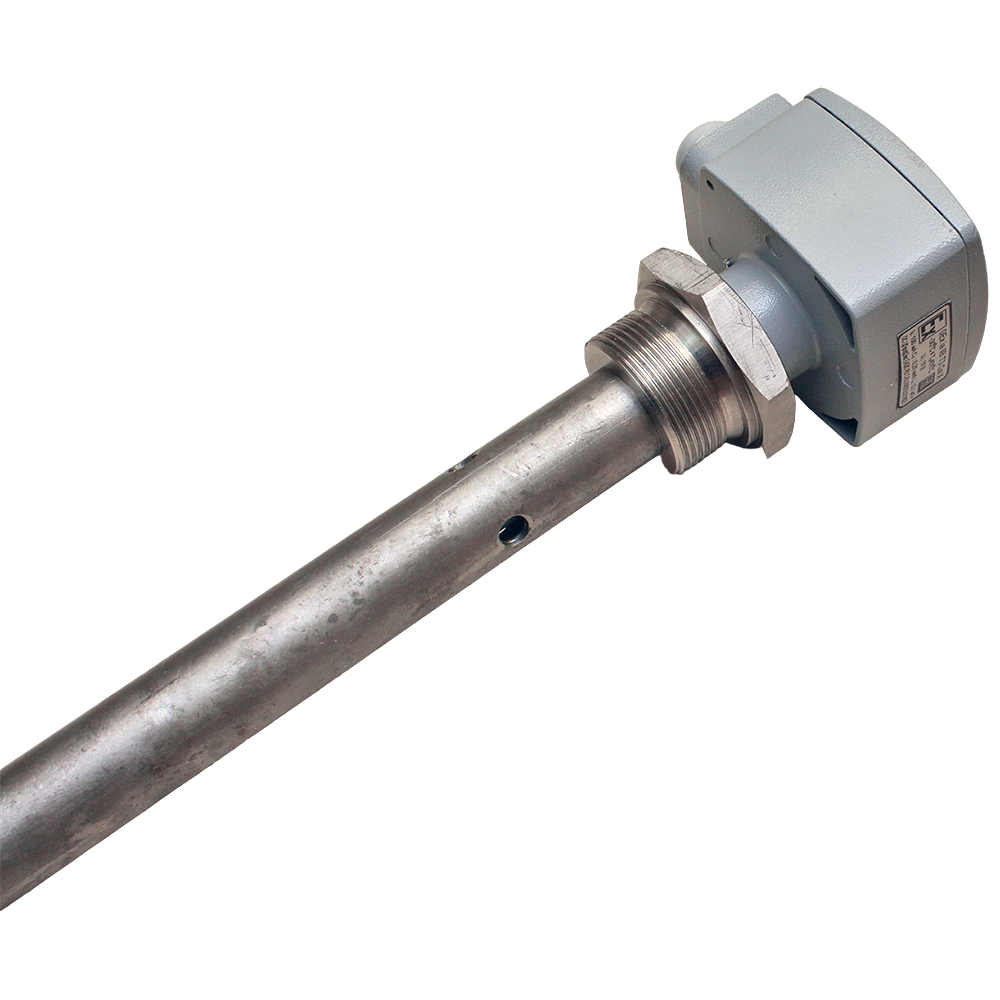

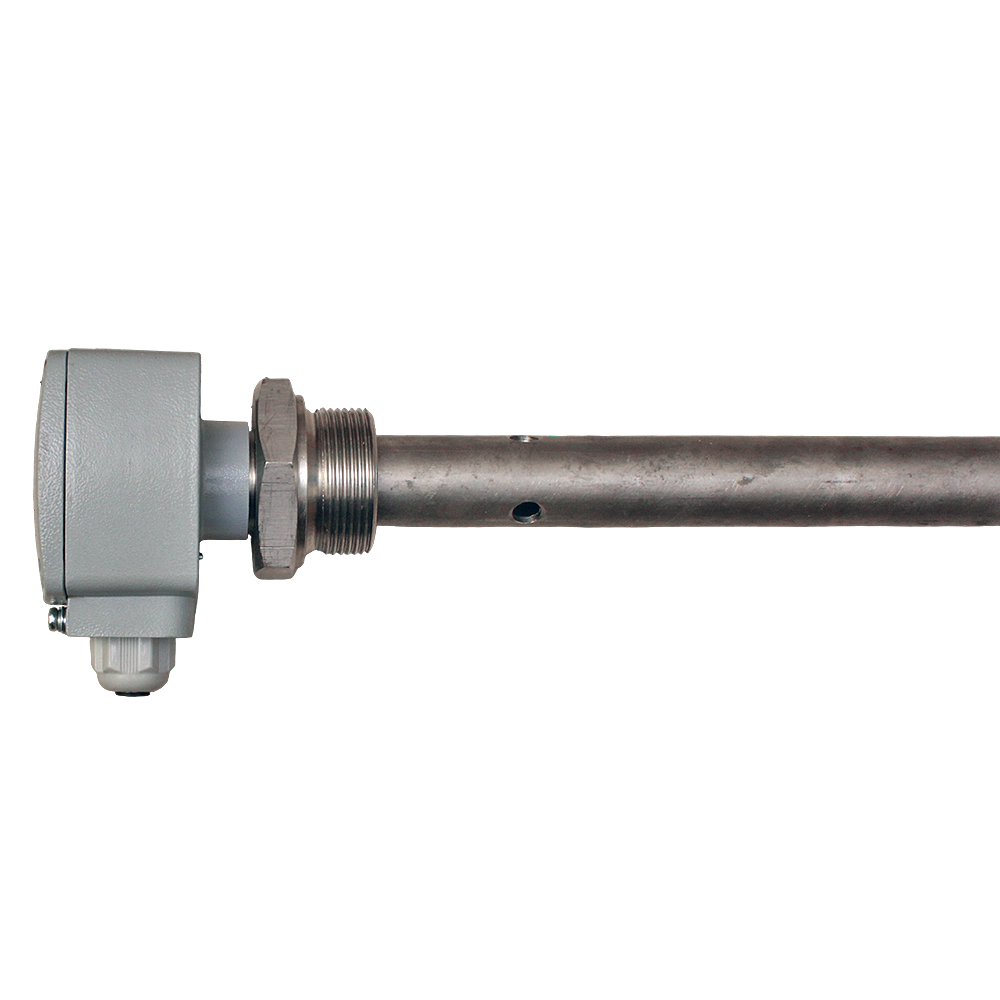

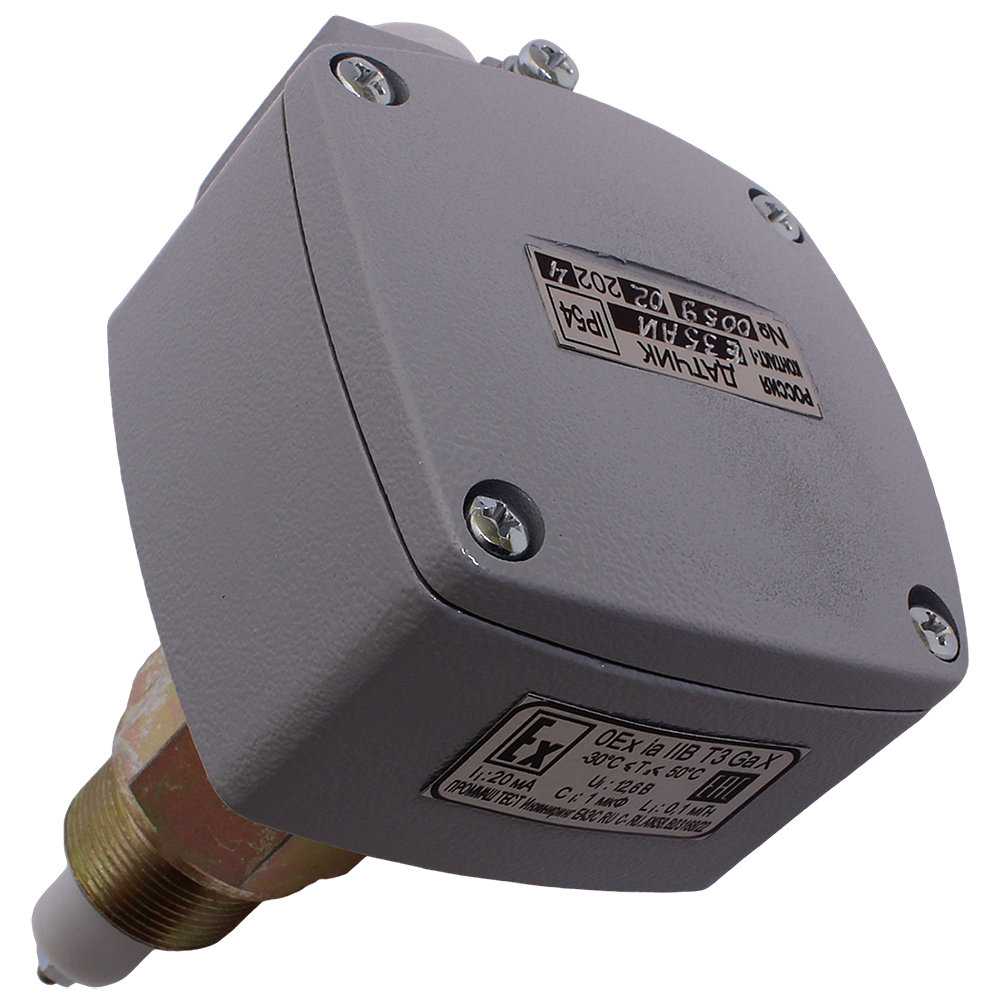

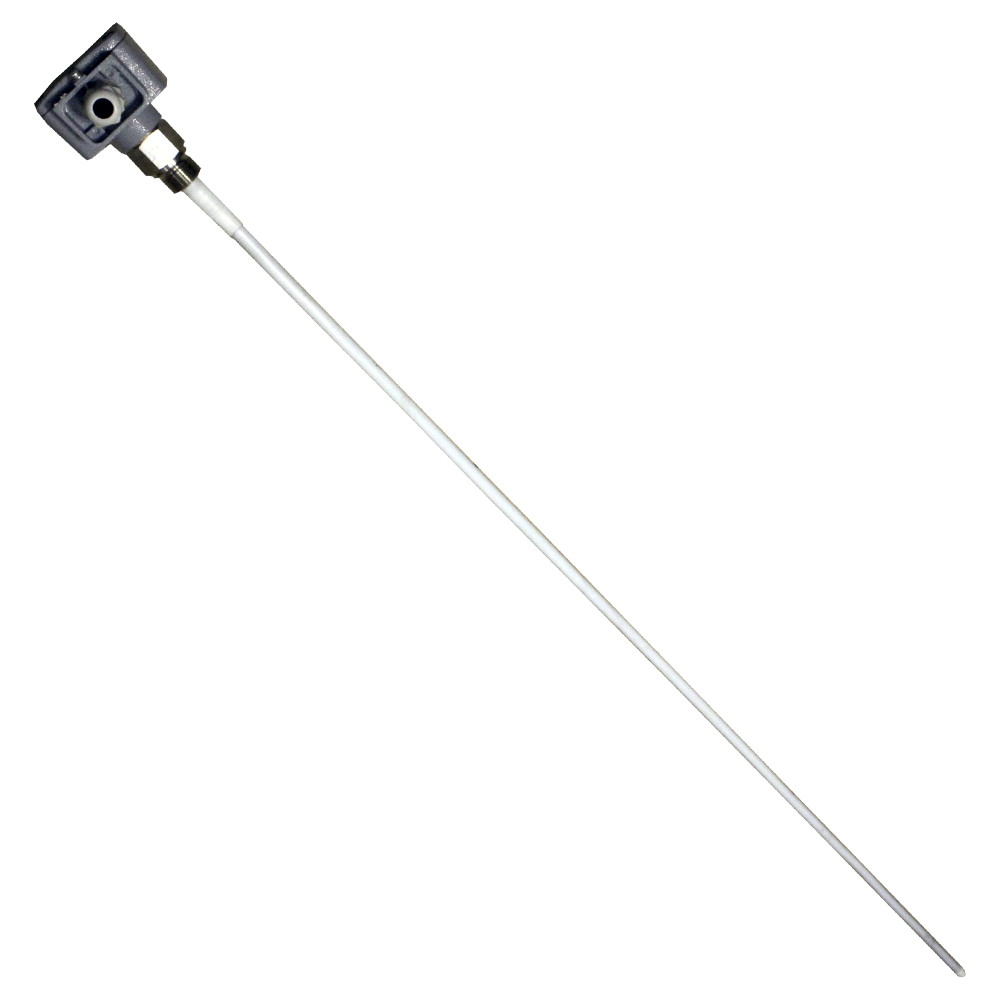

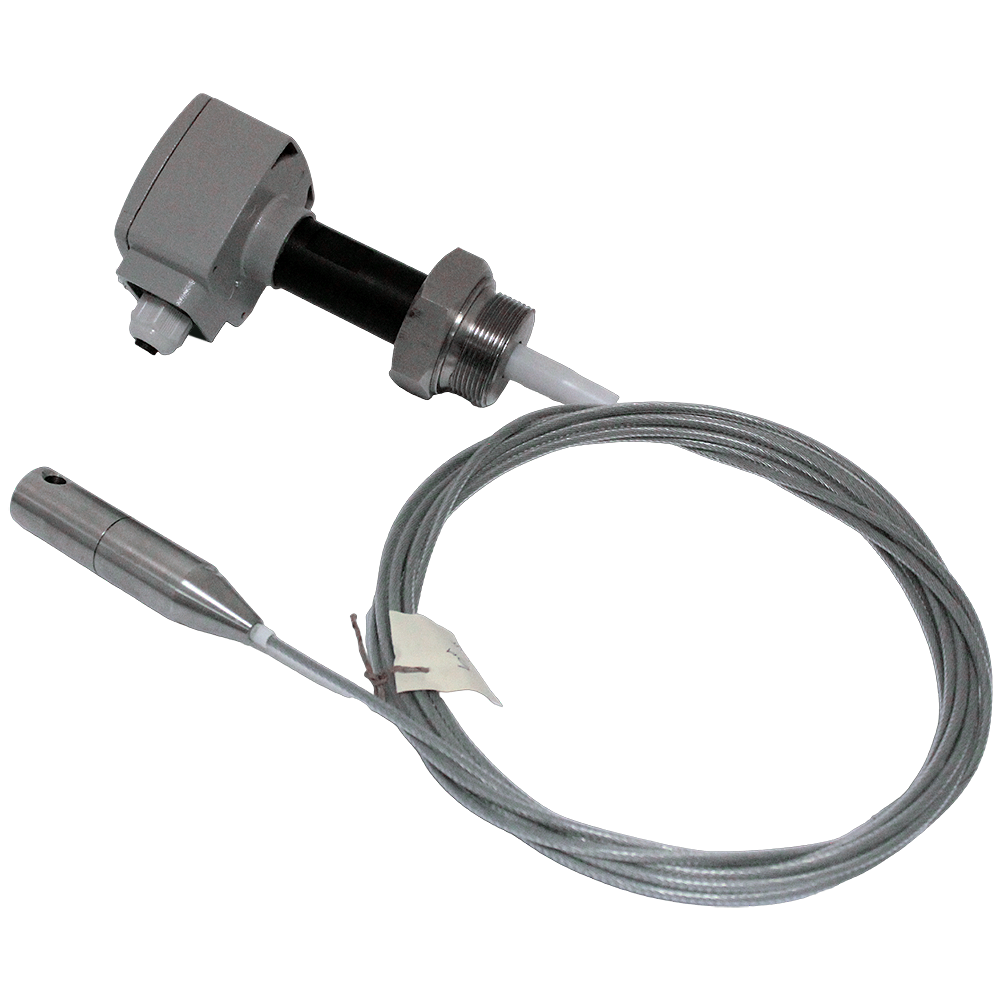

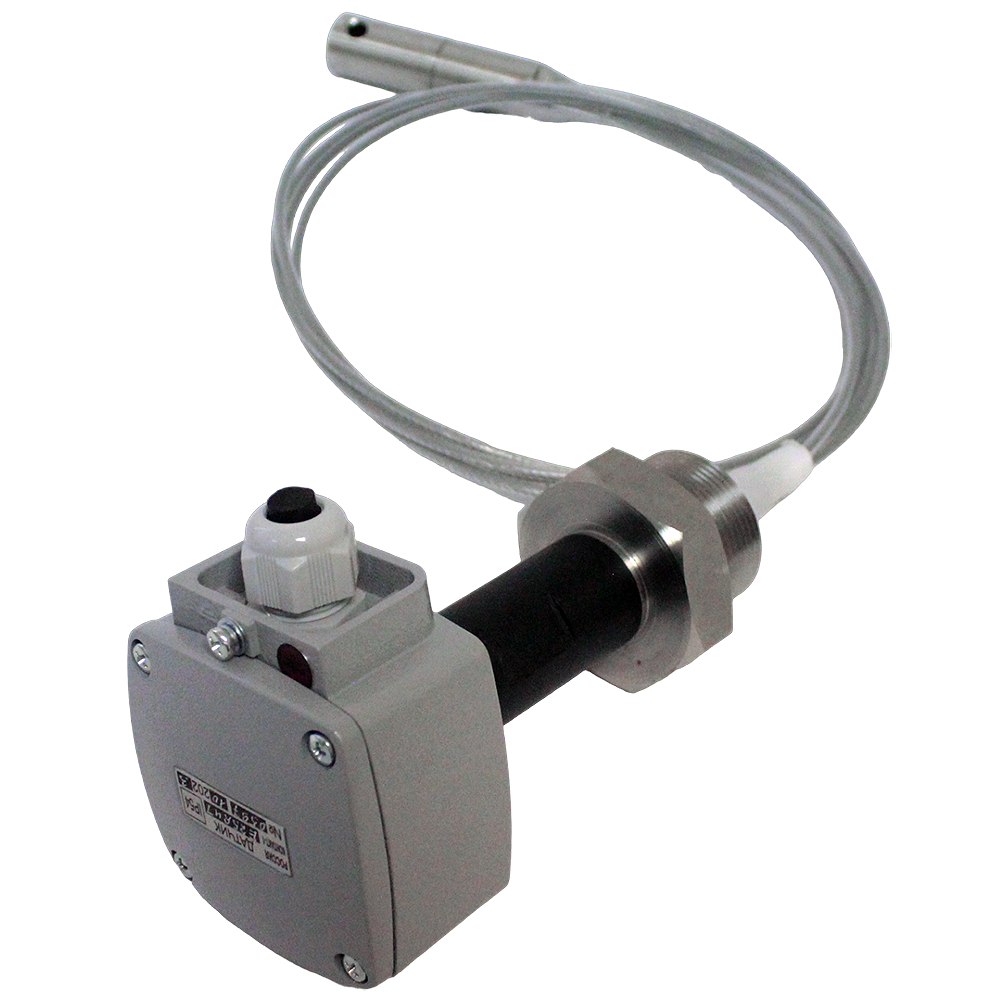

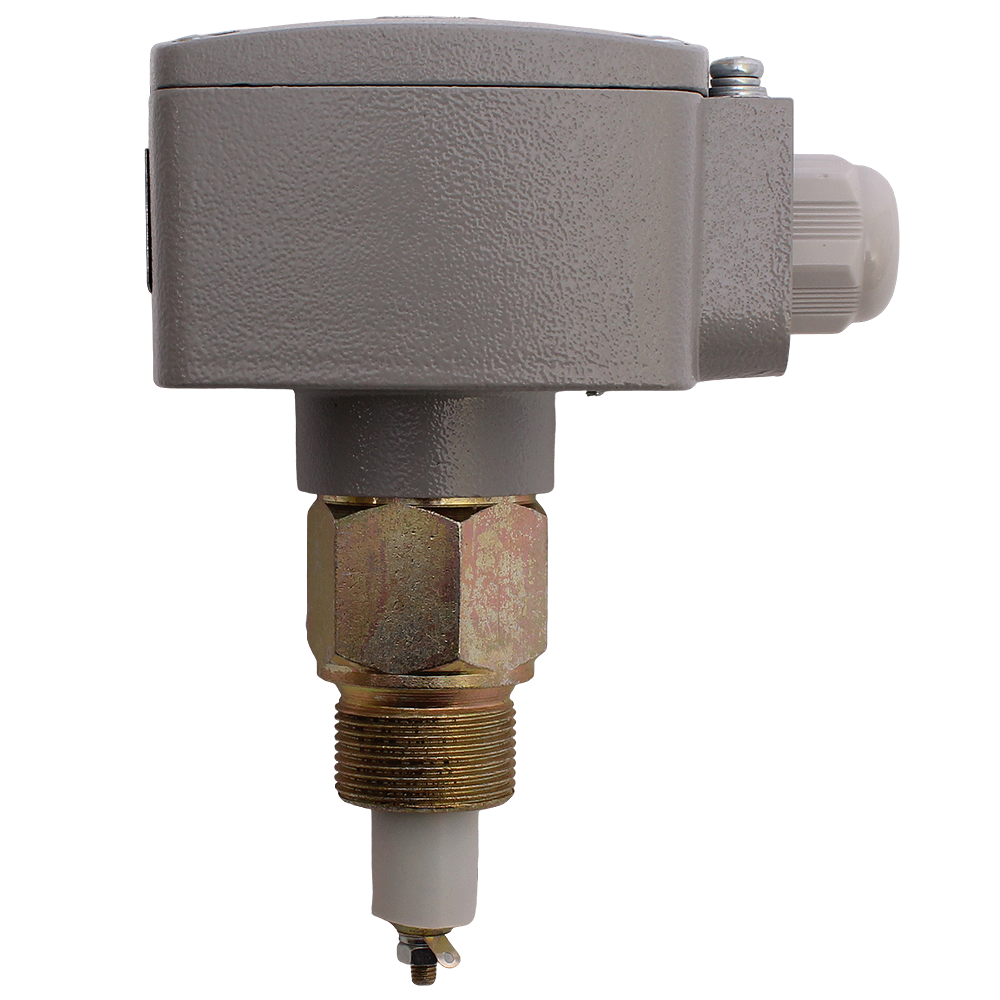

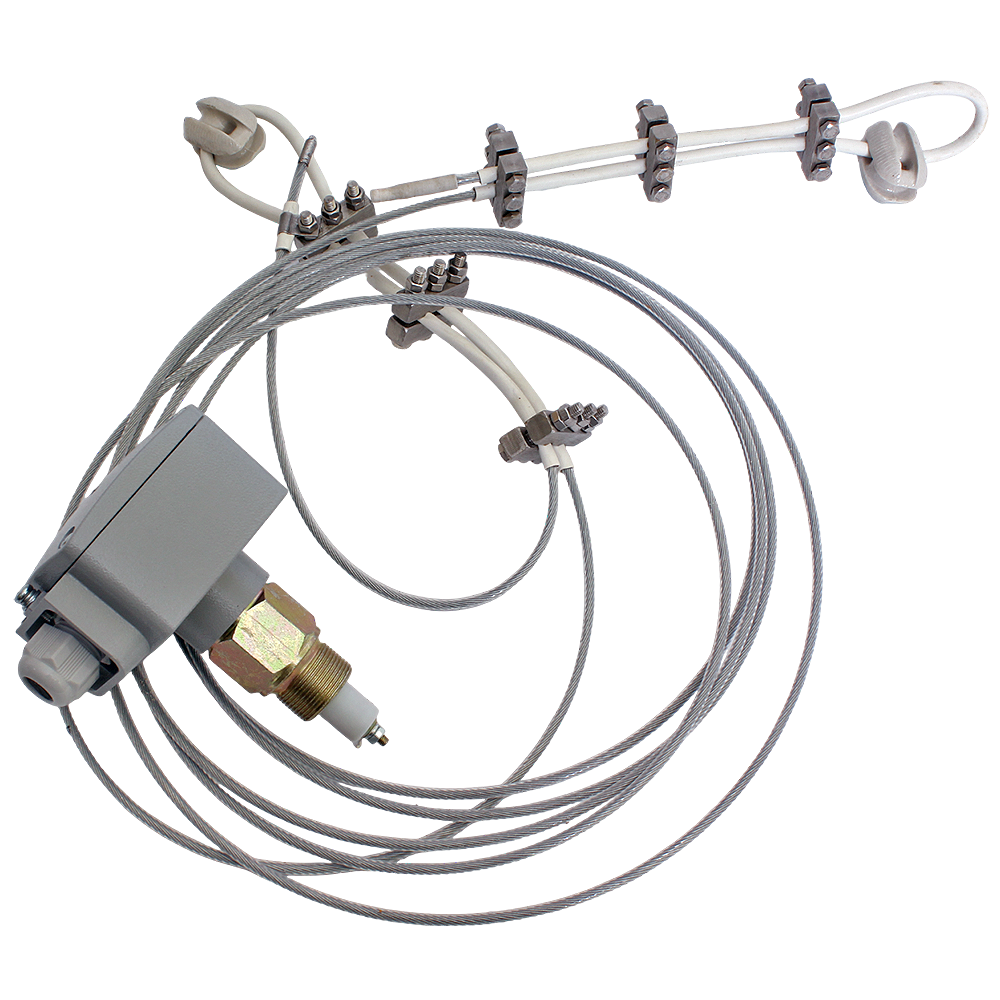

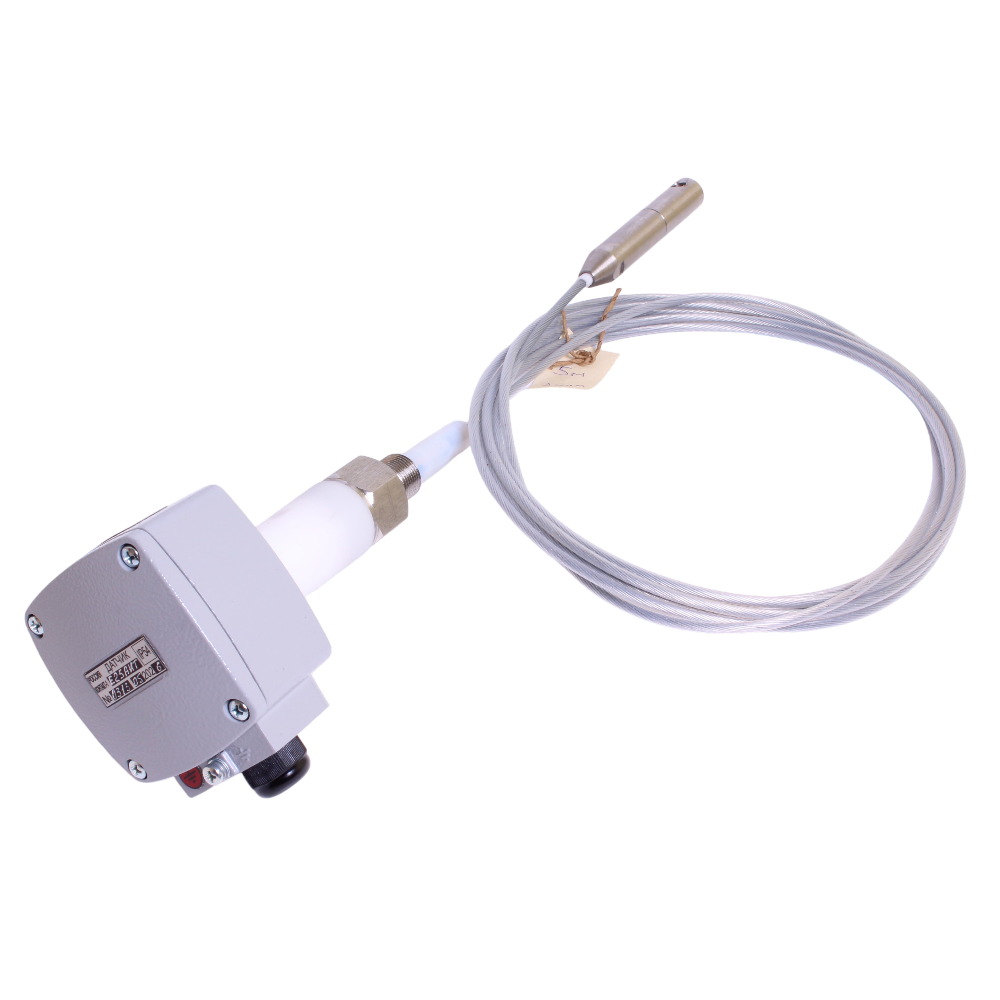

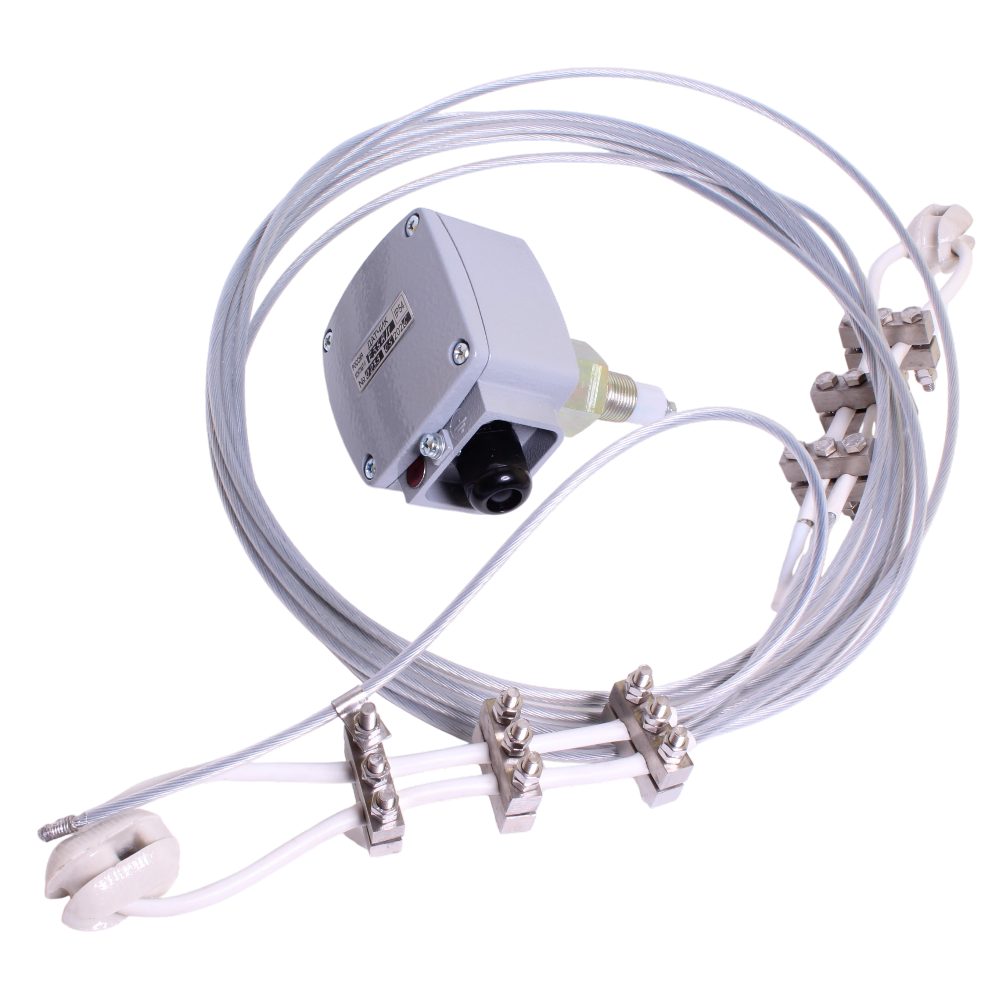

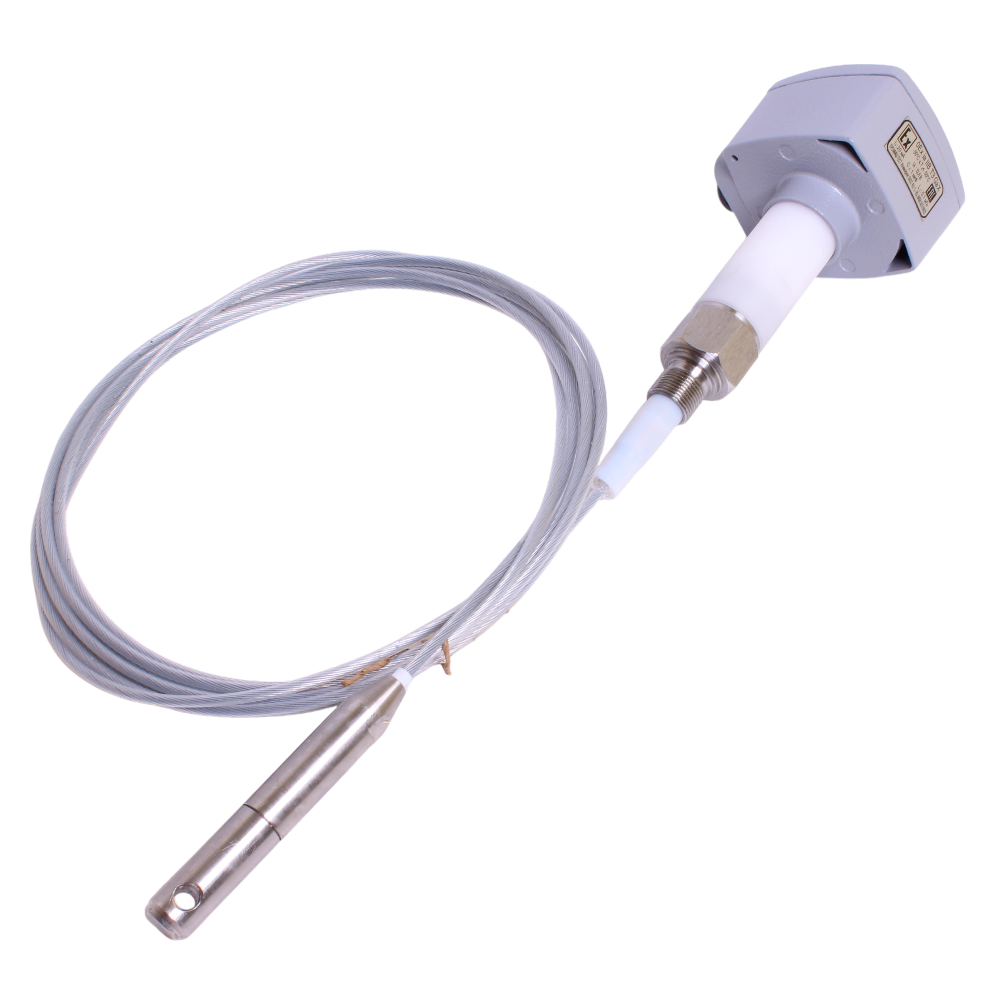

Е датчики-измерители для уровнемеров ИСУ100И, ИСУ100МИ, ИСУ2000И

Скачать PDF

Режим работы: Непрерывное слежение

Принцип действия: Емкостной

Тип контролируемой среды: Жидкая, Сыпучая

Маркировка взрывозащиты: 0ExiaIIBT3

Описание

Аналоговые датчики уровня Е предназначены для непрерывного измерения текущего уровня различных жидких и сыпучих сред. Работают в комплекте с вторичным преобразователем уровнемеров ИСУ100ИИСУ100МИИСУ2000И.

Принцип действия датчика-измерителя Е основан на преобразовании изменения электрической емкости ЧЭ датчика, вызванного изменением уровня контролируемой среды. Далее сигнал с датчика уровня передается на вторичный преобразователь для отображения уровня на цифровом дисплее и управления выходными реле.

Датчик Е для уровнемеров ИСУ100И, ИСУ100МИ, ИСУ2000И представляет собой моноблочную конструкцию, объединяющую электронный преобразователь и ЧЭ.

В зависимости от типа контролируемой среды и условий измерений могут применяться различные варианты исполнения датчиков текущего уровня Е: конструкция, материал и длина ЧЭ, тип присоединительного элемента, наличие термовтулки.

Технические характеристики

Температура контролируемой среды Обычное исполнение: -30...+60°С

Исполнение с термовтулкой: -30 ...+120°С

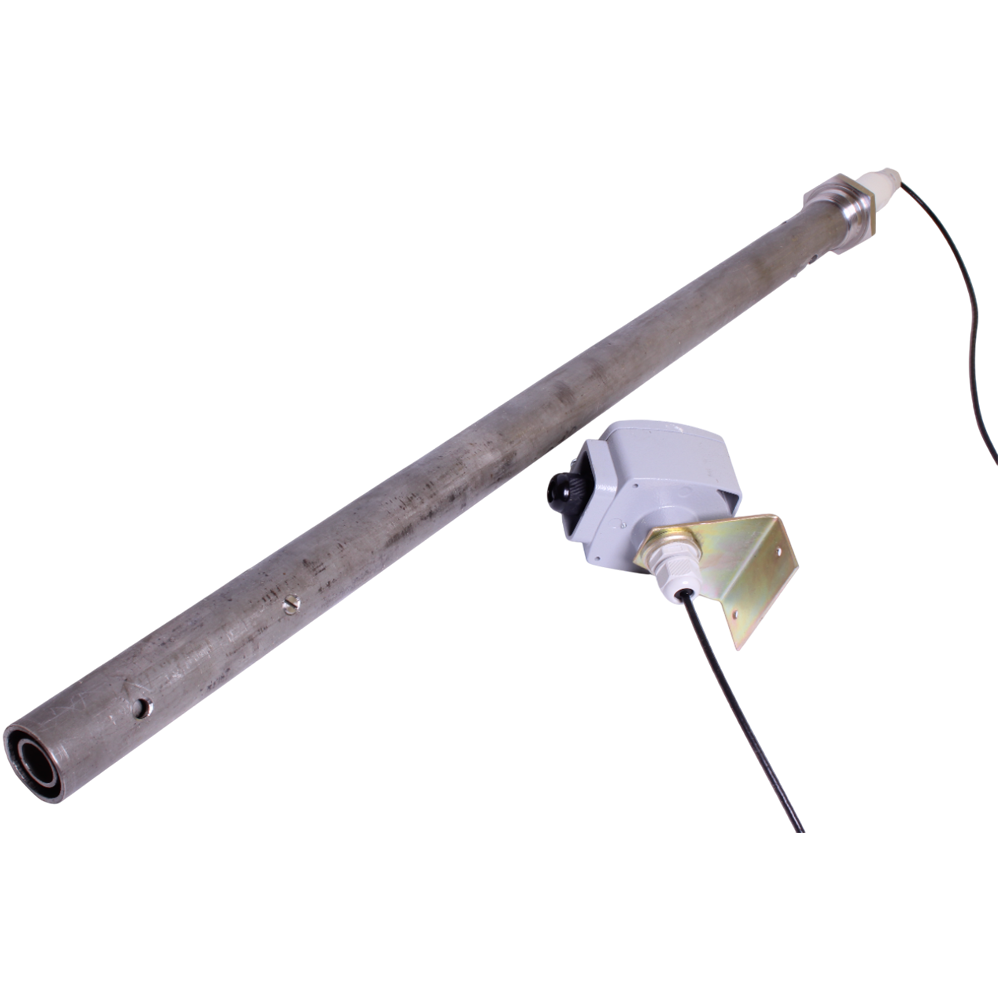

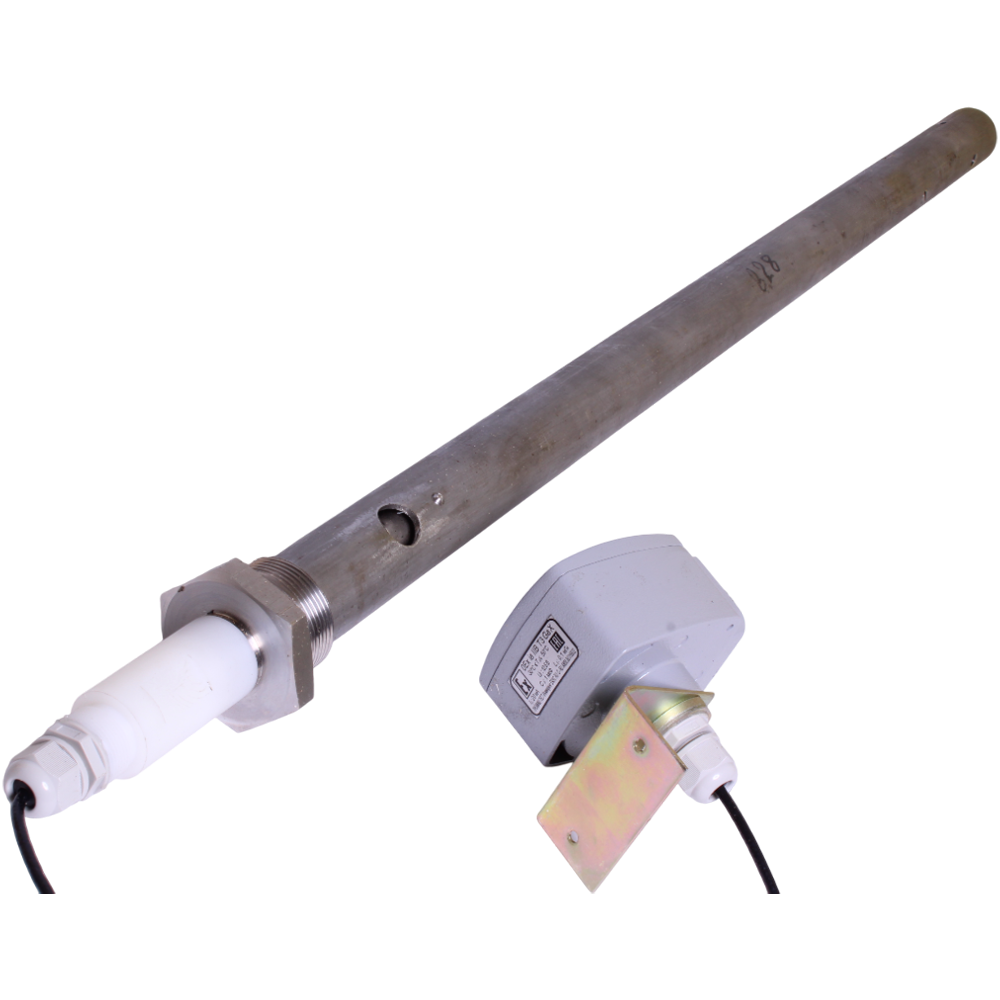

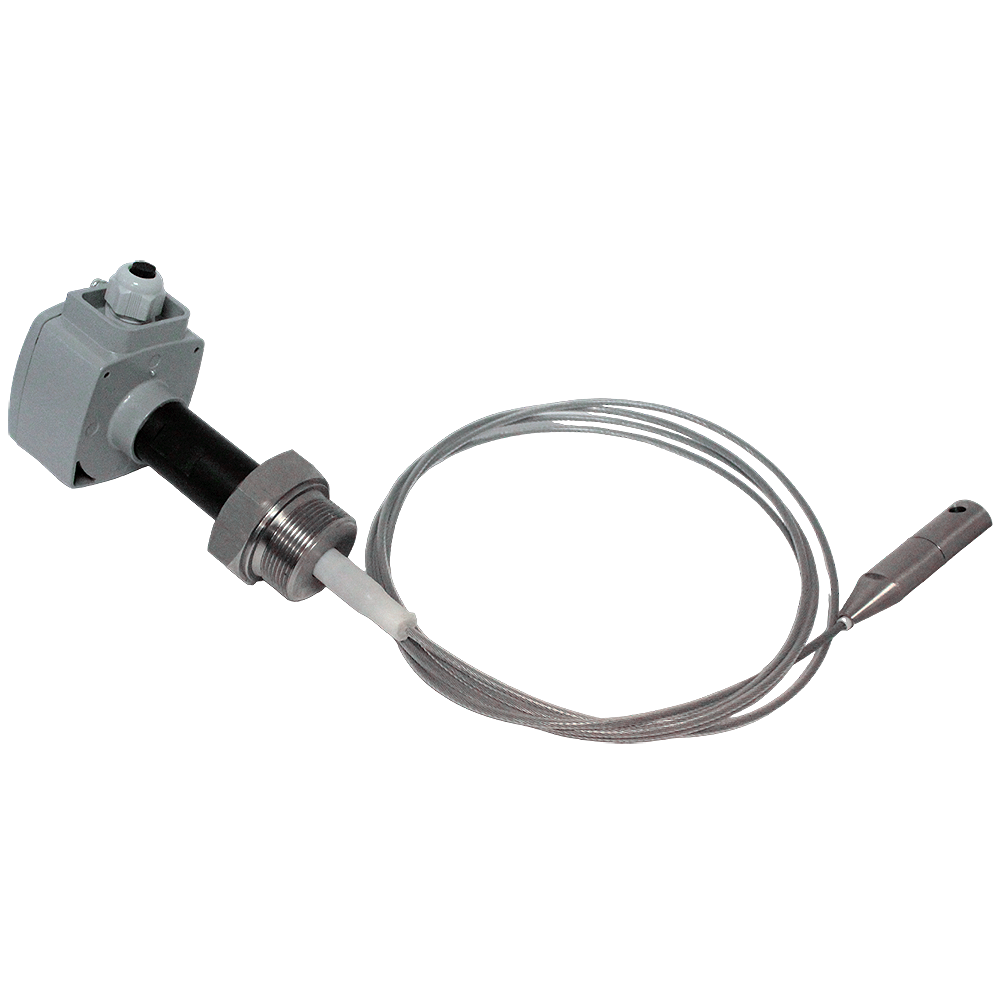

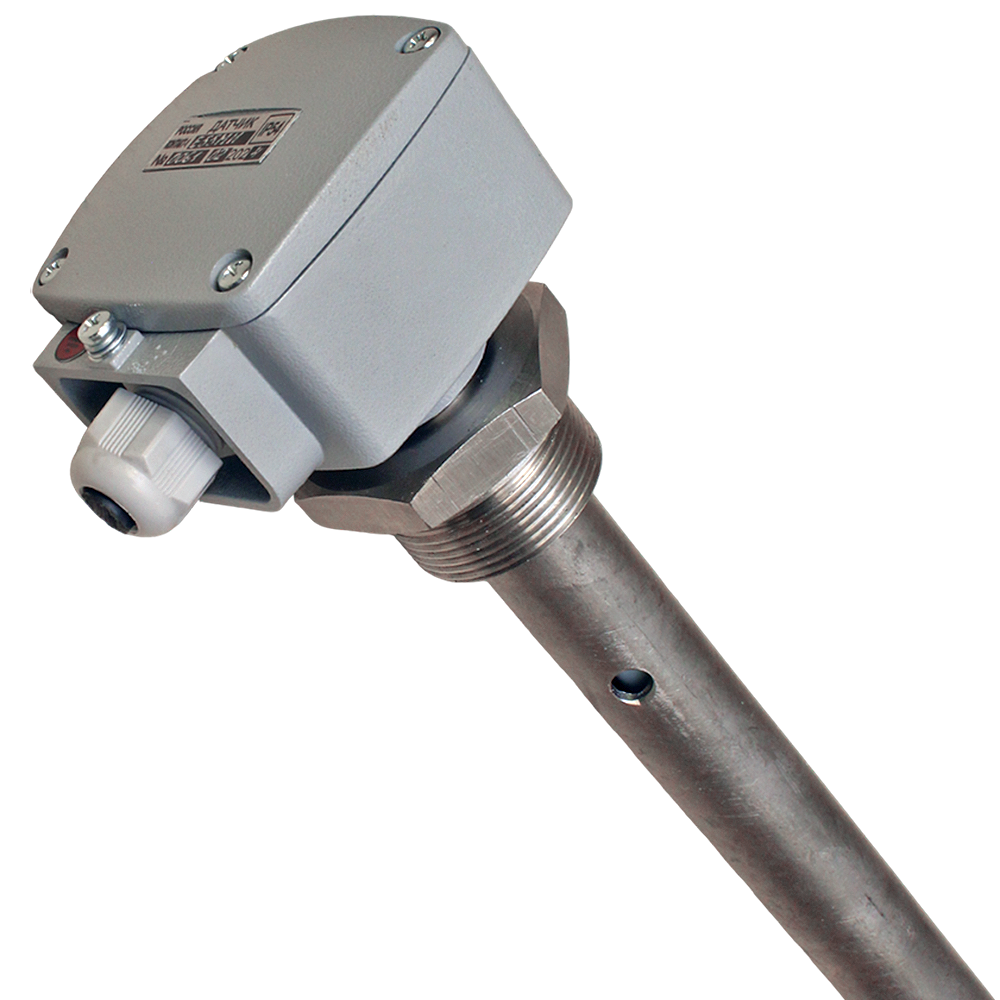

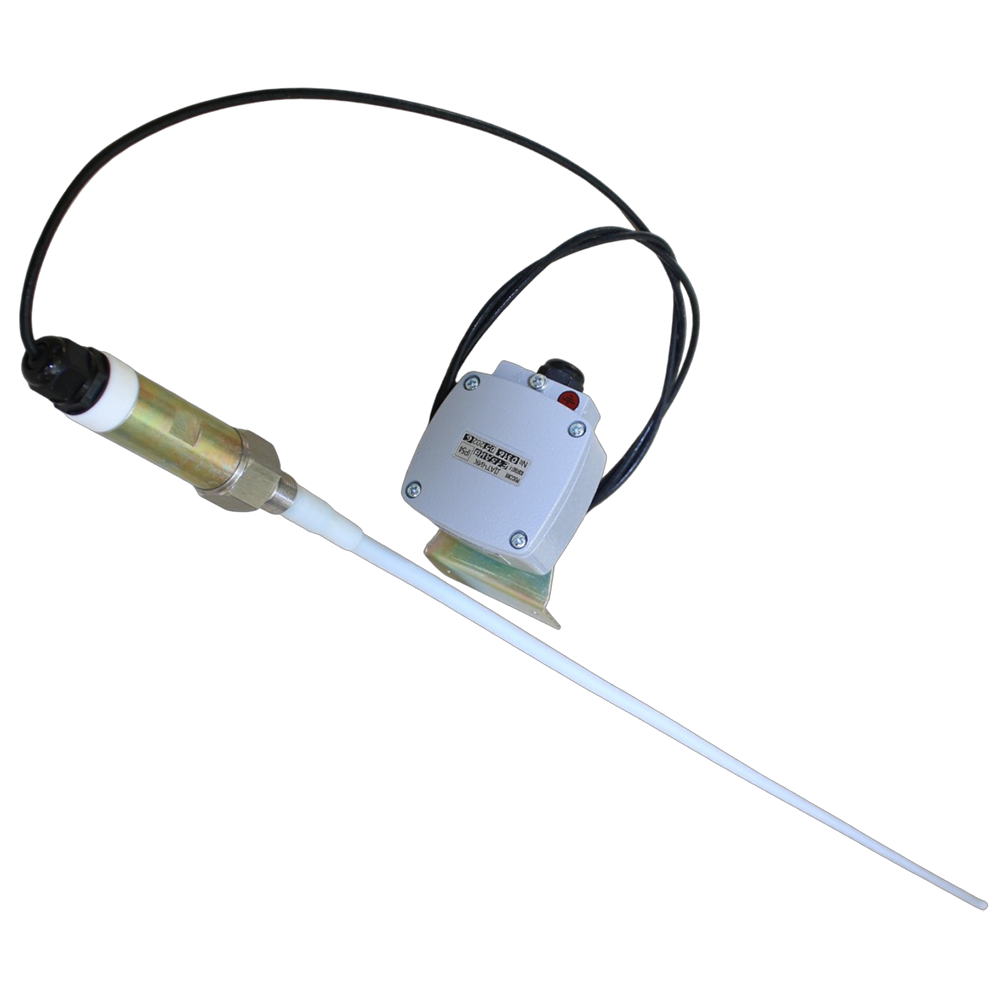

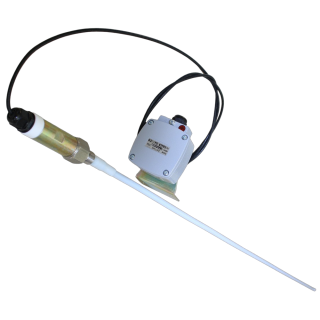

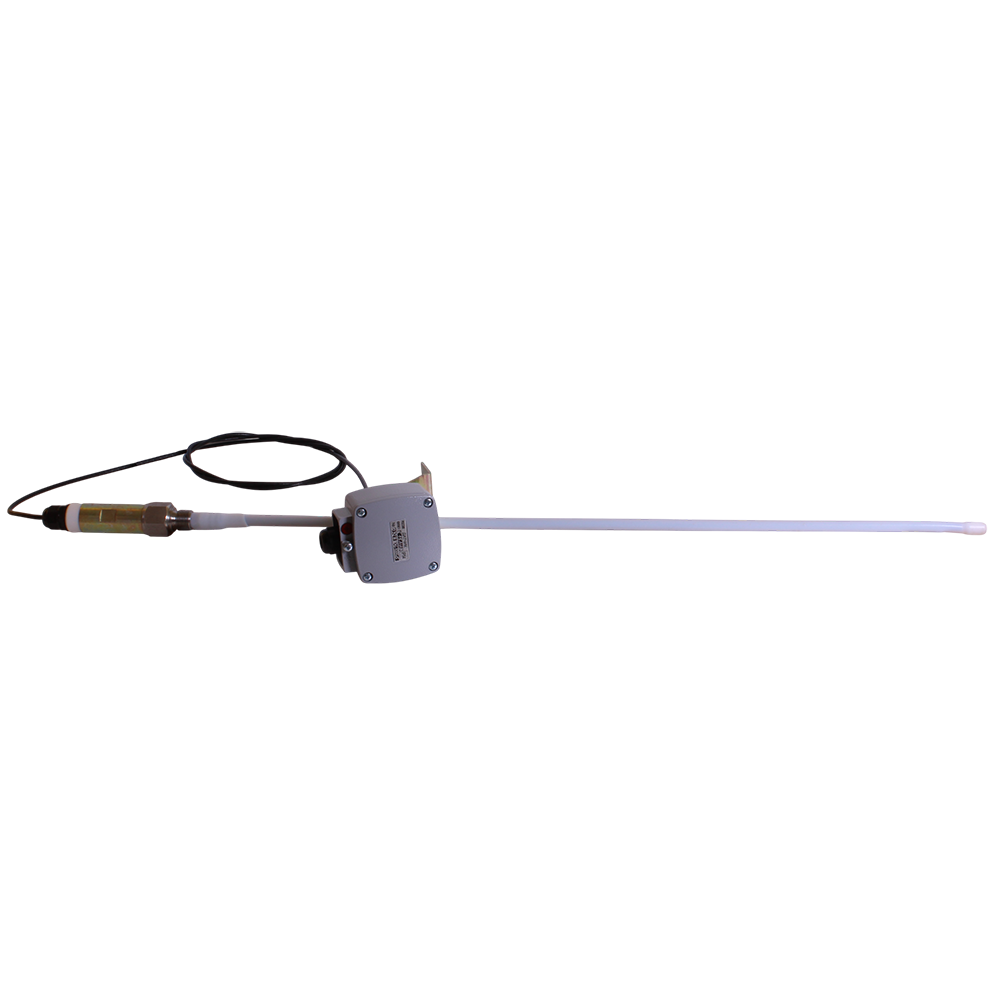

Исполнение датчика с разнесенными электронным модулем и ЧЭ: -30...+180°С

Давление контролируемой среды До 1,6 МПа
Исполнение по степени защиты IP54

Структура обозначения, пример заказа

Е
1
2
М
И
Т
30,0
У
О

Материал штуцера: О – сталь оцинкованная; Н – сталь нержавеющая

Присоединительный элемент: А – штуцер с резьбой М20х1,5; С – штуцер с резьбой М27х1,5; У – штуцер с резьбой G1 1/2; ДУ50 – фланец ДУ50; ДУ100 – фланец ДУ100

Рабочая длина ЧЭ (в метрах)

Термостойкое исполнение: Т – температура контролируемой среды +60…+120°С;
В – температура контролируемой среды +120… +180°С; Отсутствует – температура контролируемой среды до +60°С

Обозначение взрывозащищенного исполнения датчика

Комплектность: А – для работы в комплекте с ИСУ100И; М – для работы в комплекте с ИСУ100МИ, ИСУ2000И

Материал ЧЭ: 1 – углеродистая сталь без защитного покрытия; 2 – углеродистая сталь с покрытием цинком;
3 – нержавеющая сталь 12Х18Н10Т; 5 – углеродитсая сталь, защищенная фторопластом

Конструкция ЧЭ: 1 – стержневой; 2 – гибкий; 3 – тросовый; 5 – трубчатый

Наименование модели

Варианты исполнений

Исполнение

Длина ЧЭ (L, м)

Контролируемая среда

Е 12ХИ

0,25 – 2,5

жидкие и сыпучие диэлектрические, неагрессивные среды, в том числе зерно и продукты его размола, цемент, известь, уголь, угольная пыль и т.п.

Е 13ХИ

0,25 – 2,5

жидкие и сыпучие диэлектрические среды (см. Е12ХИ), в том числе пищевые и агрессивные, с учетом стойкости нерж. стали 12Х18Н10Т

Е 15ХИ

0,25 – 2,5

жидкие и сыпучие среды (диэлектрические и проводящие), в т.ч. агрессивные и вязкие (с учетом стойкости и степени смачиваемости фторопластового покрытия ЧЭ)

Е 21ХИ
Е 22ХИ

1,0 – 30,0

жидкие и сыпучие диэлектрические, неагрессивные среды (см. Е12ХИ)

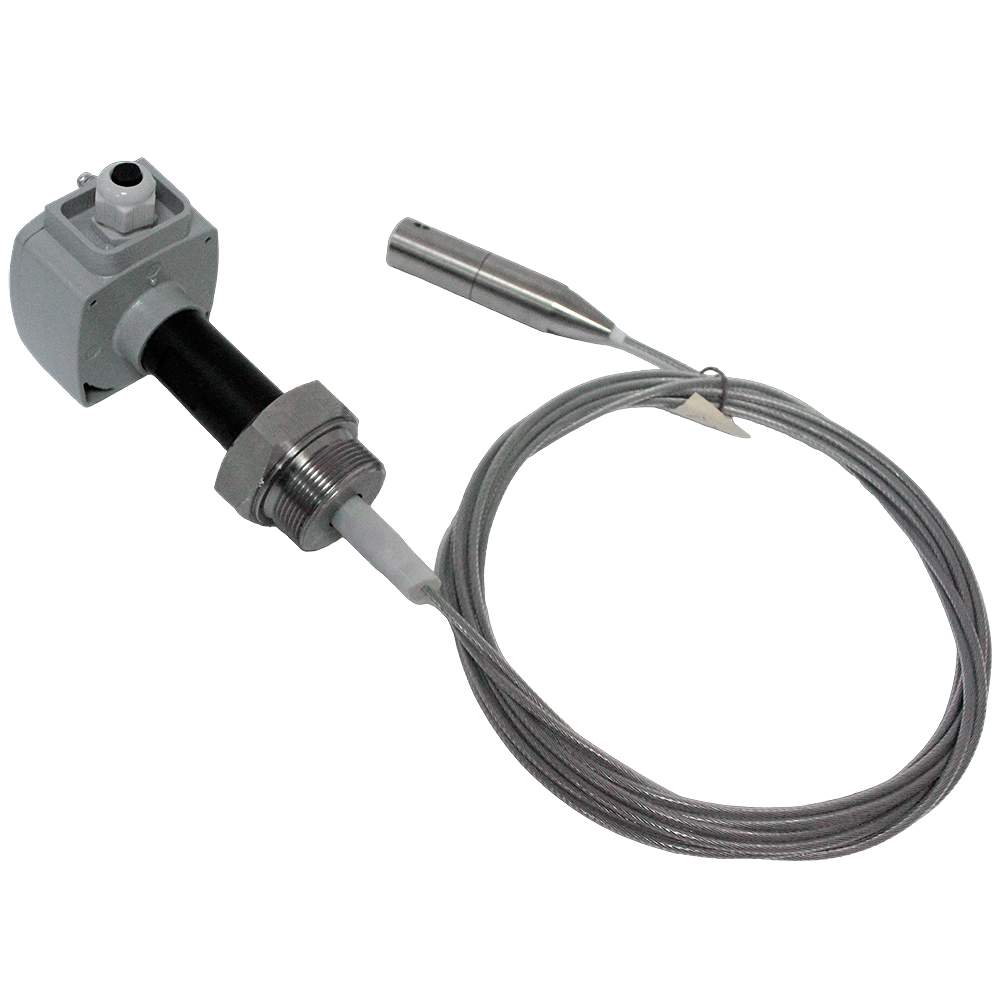

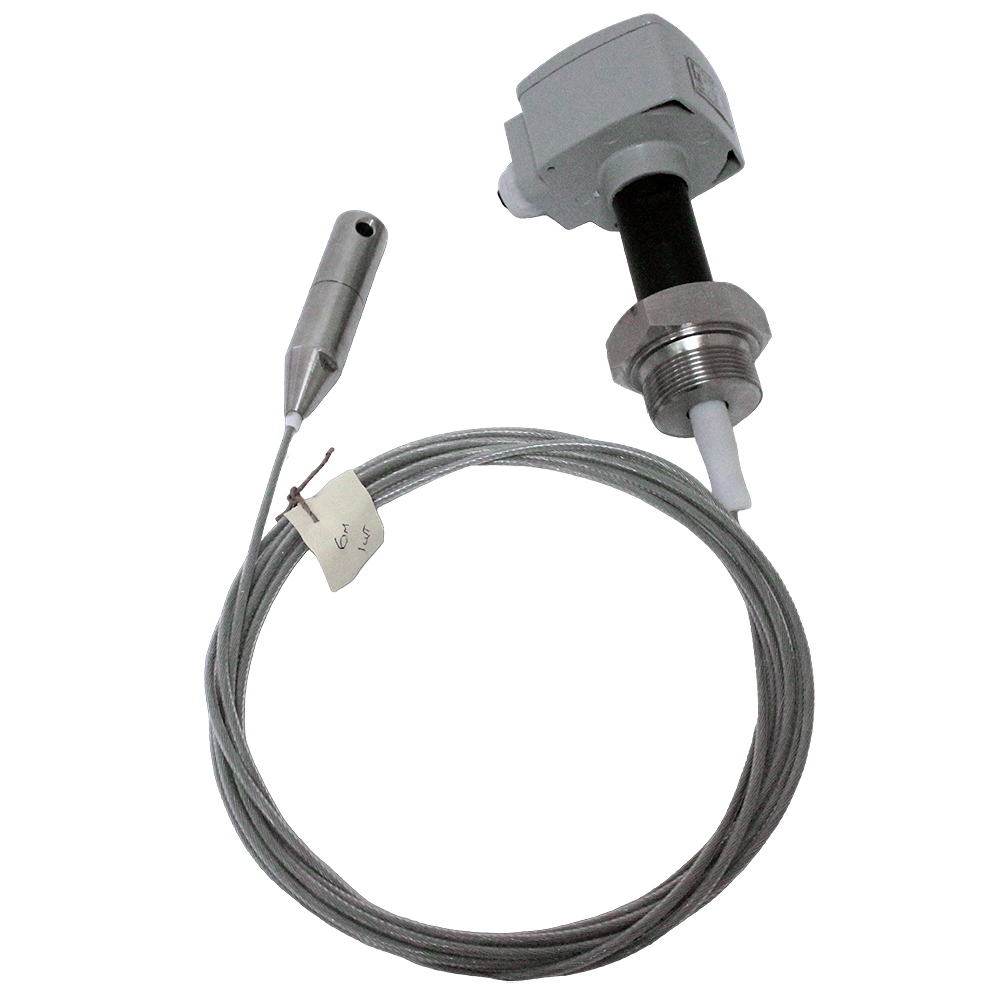

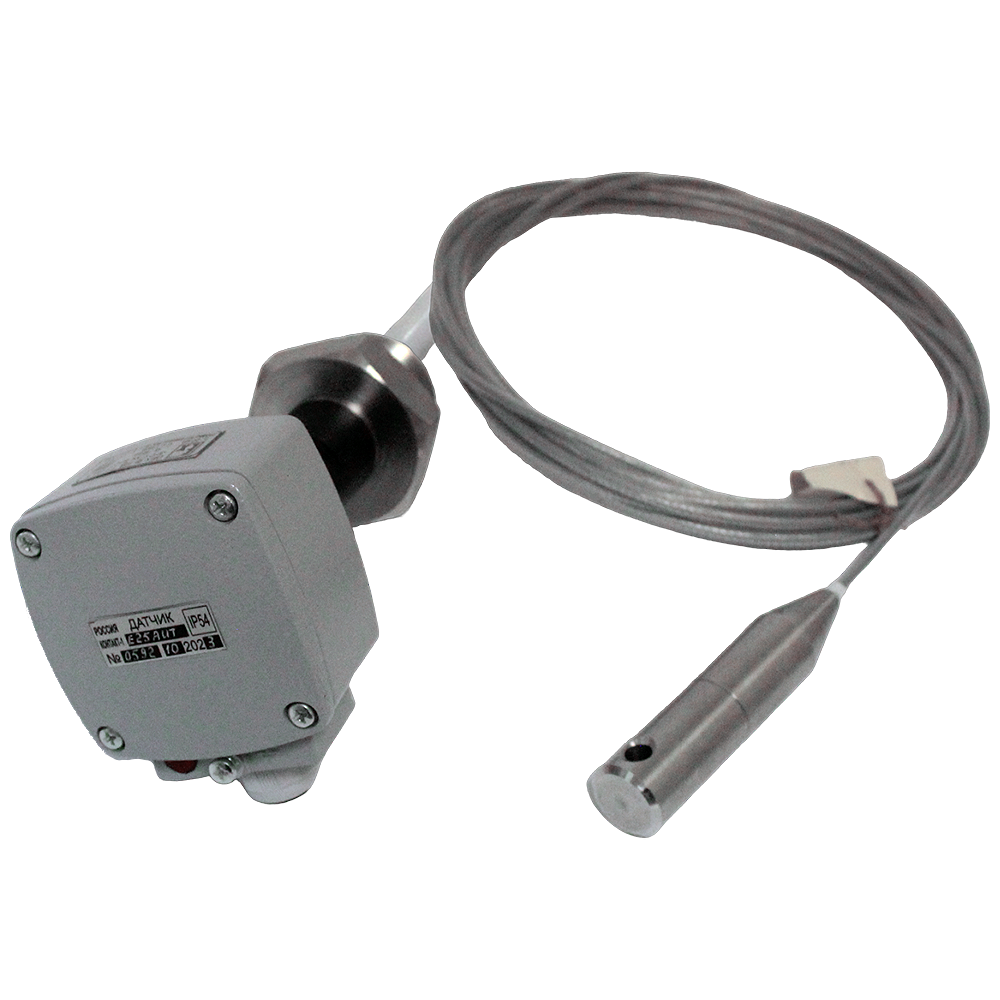

Е 25ХИ

1,0 – 30,0

жидкие, сыпучие среды (диэлектрические и проводящие) (см. Е15ХИ)

Е 31ХИ
Е 32ХИ

2,0 – 30,0

сыпучие диэлектрические, неагрессивные среды, в т.ч. зерно и продукты его размола, цемент, известь, уголь, угольная пыль и т.п.

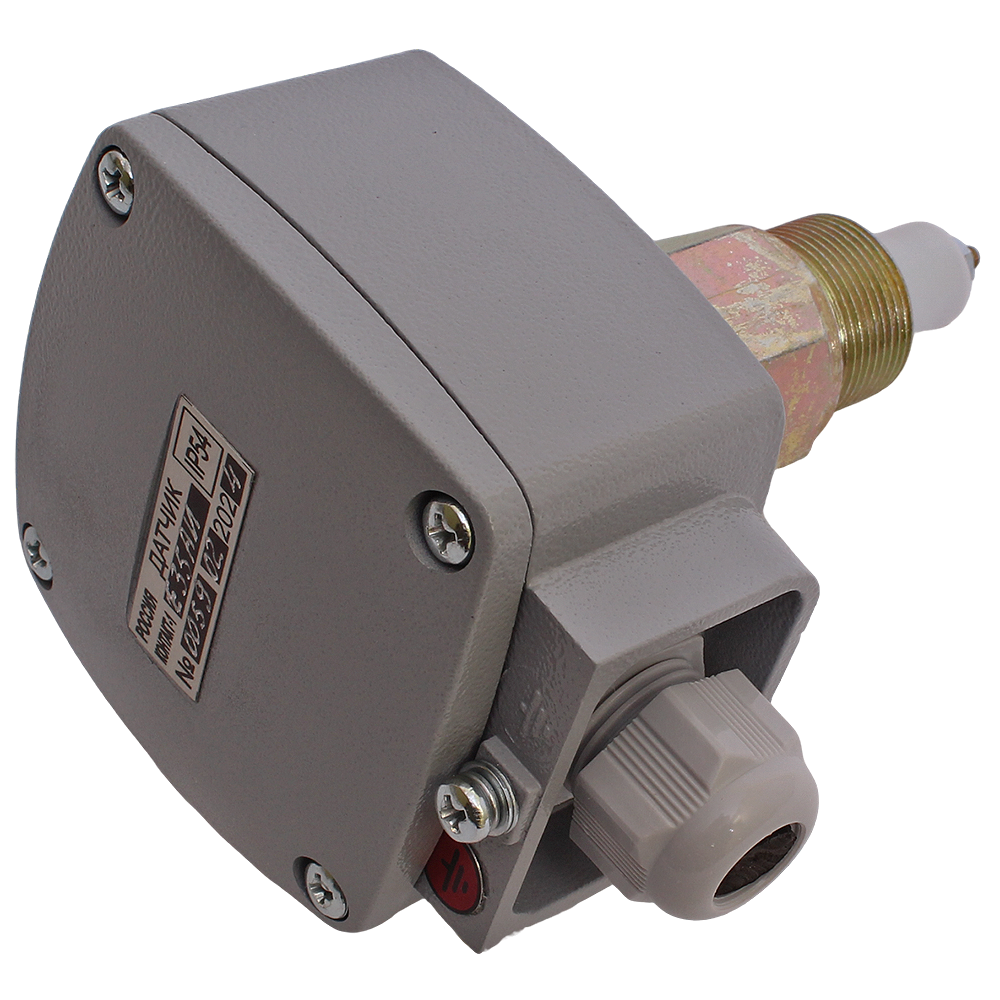

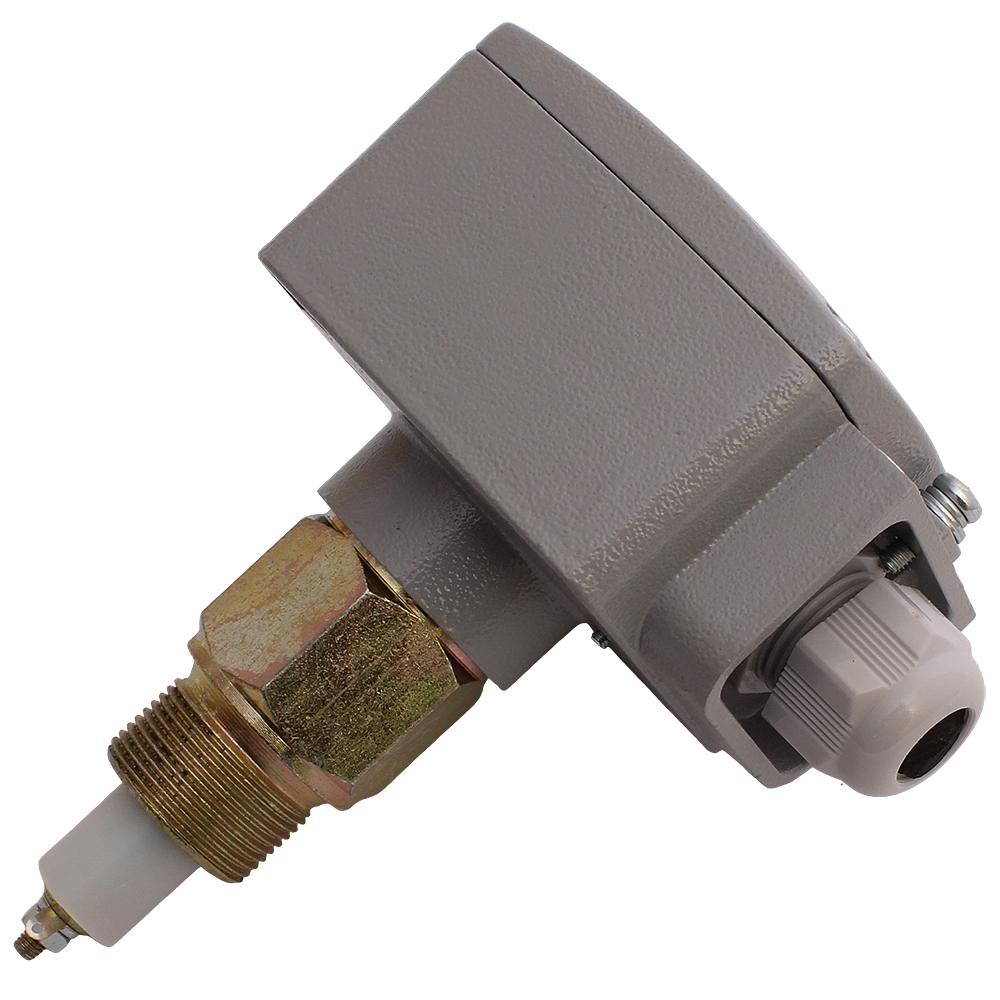

Е 35ХИ

2,0 – 30,0

сыпучие среды (диэлектрические и проводящие)

Е 52ХИ

0,25 – 2,5

светлые нефтепродукты, сжиженный газ, газовый конденсат

Е 53ХИ

0,25 – 2,5

светлые нефтепродукты, масла, а также жидкие пищевые и агрессивные среды, с учетом стойкости нерж. стали 12Х18Н10Т

Примечание: для работы в агрессивных средах выпускаются специальные исполнения датчиков уровня 13ХИ, 15ХИ, 25ХИ, а также специсполнения датчиков уровня 52(53)ХИ с длиной ЧЭ свыше 3 метров. При заказе необходимо указывать наименование, параметры контролируемой среды и условия эксплуатации датчиков уровня, а также диаметр резьбы штуцера.
