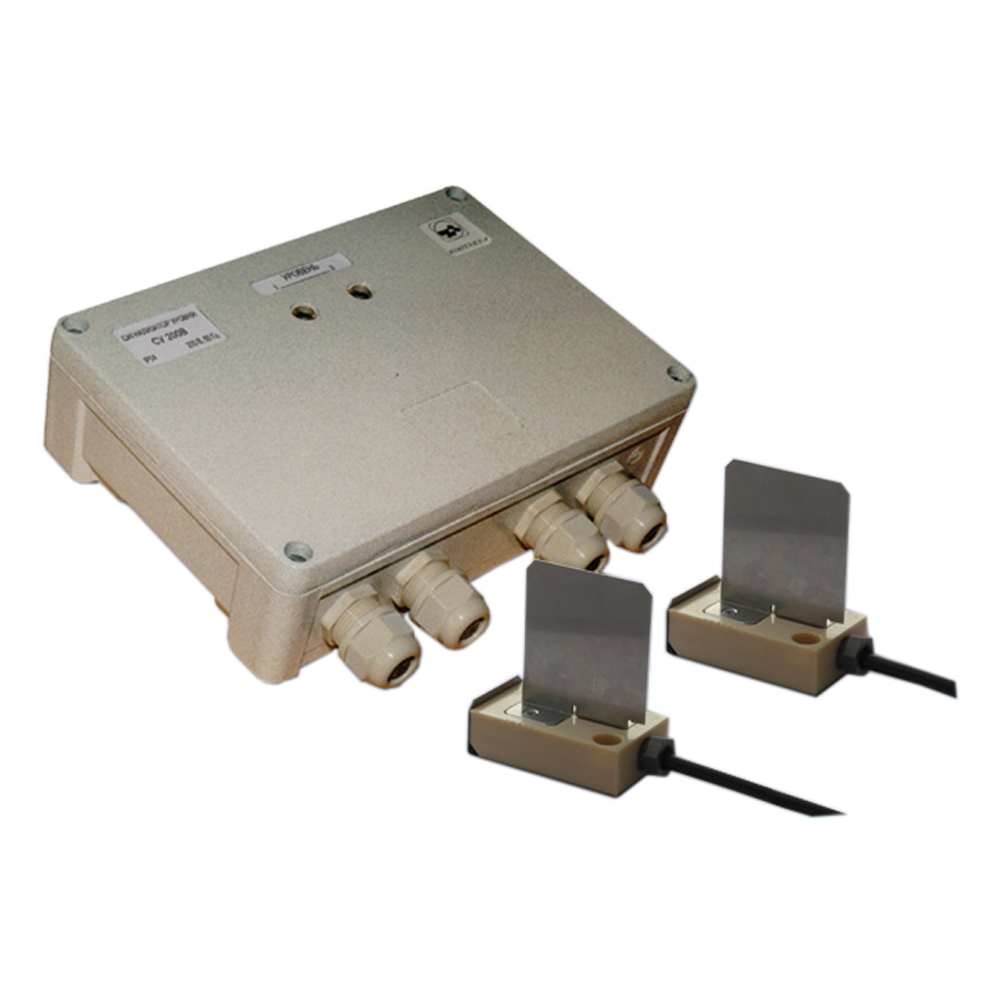

СУ-200В сигнализаторы уровня емкостные для вальцовых станков

Скачать PDF

Тип: Стационарный/Многоканальный

Режим работы: Сигнализация предельных значений

Принцип действия: Емкостной

Тип контролируемой среды: Сыпучая

Маркировка взрывозащиты: 1ExdiaIIBT3

Описание

Сигнализаторы уровня СУ-200В совместно с двумя датчиками С43 предназначены для управления привалом/отвалом вальцов на станках А1–Б.

Преимущества емкостных уровнемеров СУ-200В:

  • Датчики, установленные в недоступной зоне внутри станка, не содержат электронных компонентов и подвижных механических частей, что исключает возможность их отказа в течение всего срока службы.
  • Позволяют контролировать два предельных положения уровня продукта. Уровни коммутации определяются практически только координатами датчиков.

Принцип действия СУ-200В
Заполнение или опорожнение надвальцового пространства станка контролируемой средой (зерно, мука и т.п.) приводит к изменению электрической емкости ЧЭ нижнего и верхнего датчиков уровня. При этом происходит срабатывание выходных реле. Датчик 1 размещается в месте контроля нижнего уровня, датчик 2 – в месте контроля верхнего уровня.

Технические характеристики

Основная погрешность 20 мм
Выходные сигналы Релейный
Температура контролируемой среды -30...+50°С
Исполнение по степени защиты IP54
Питание ~220 В

Структура обозначения, пример заказа

СУ-200В
С43/С43

Датчики уровня

Наименование модели

Стандартный комплект поставки

  • Преобразователь вторичный СУ-200В.
  • Датчики уровня С43 – 2 шт.
  • Руководство по эксплуатации.
  • Паспорт на преобразователь вторичный.
  • Паспорт на каждый датчик.
