БП-9В блоки питания

Скачать PDF

Маркировка взрывозащиты: 1ExdIIBT4, Нет

Описание

Блоки питания БП-9В предназначены для питания стабилизированным напряжением постоянного тока устройств, входящих  в
измерительную систему «СЕНС».

Питание устройств СИ «СЕНС» (датчиков и вторичных приборов) осуществляется от источников постоянного тока. Стандартным питающим напряжением, с точки зрения минимизации потребляемой мощности, принято 9 В. Однако, при значительной протяженности линии, учитывая падение напряжения на проводах, возможно питание системы от 12 В (большинство устройств имеют диапазон питающих напряжений (5 ... 16 ) В ).

Некоторые типы блоков питания позволяют производить параллельное соединение для достижения требуемого выходного тока.

Функцию блока питания выполняют некоторые типы вторичных приборов СИ «СЕНС», имеющие встроенный блок питания, например МС-К-500-БП-..., адаптеры ЛИН-...-12/24В (-220 В), блоки питания-коммутации БПК-...

Технические характеристики

Материалы изготовления Ударопрочный полистирол, алюминиевый ​сплав, сталь 09Г2С
Климатическое исполнение (диапазон рабочих температур) УХЛ1
Исполнение по степени защиты IP20, IP66
Питание =9 В

Варианты исполнений

Тип блока питания

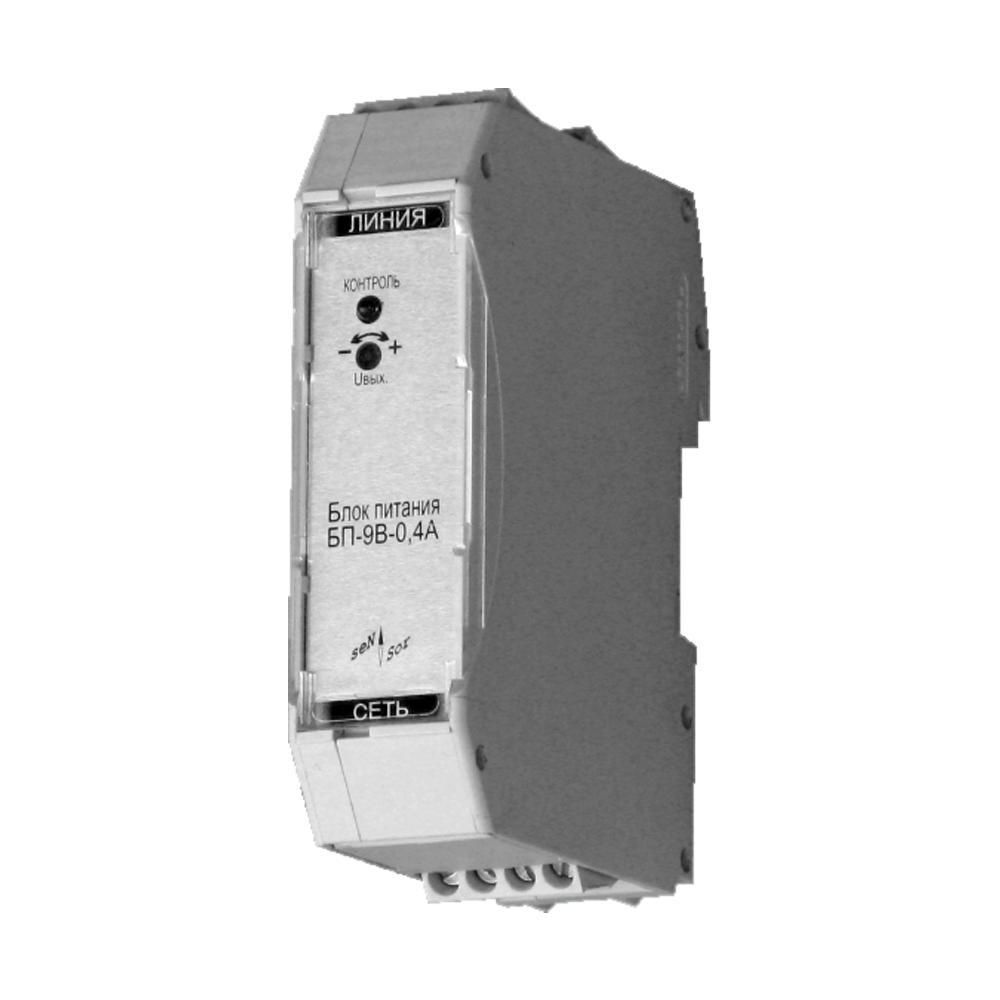

БП-9В-0,4А

БП-9В-0,7А-DC24

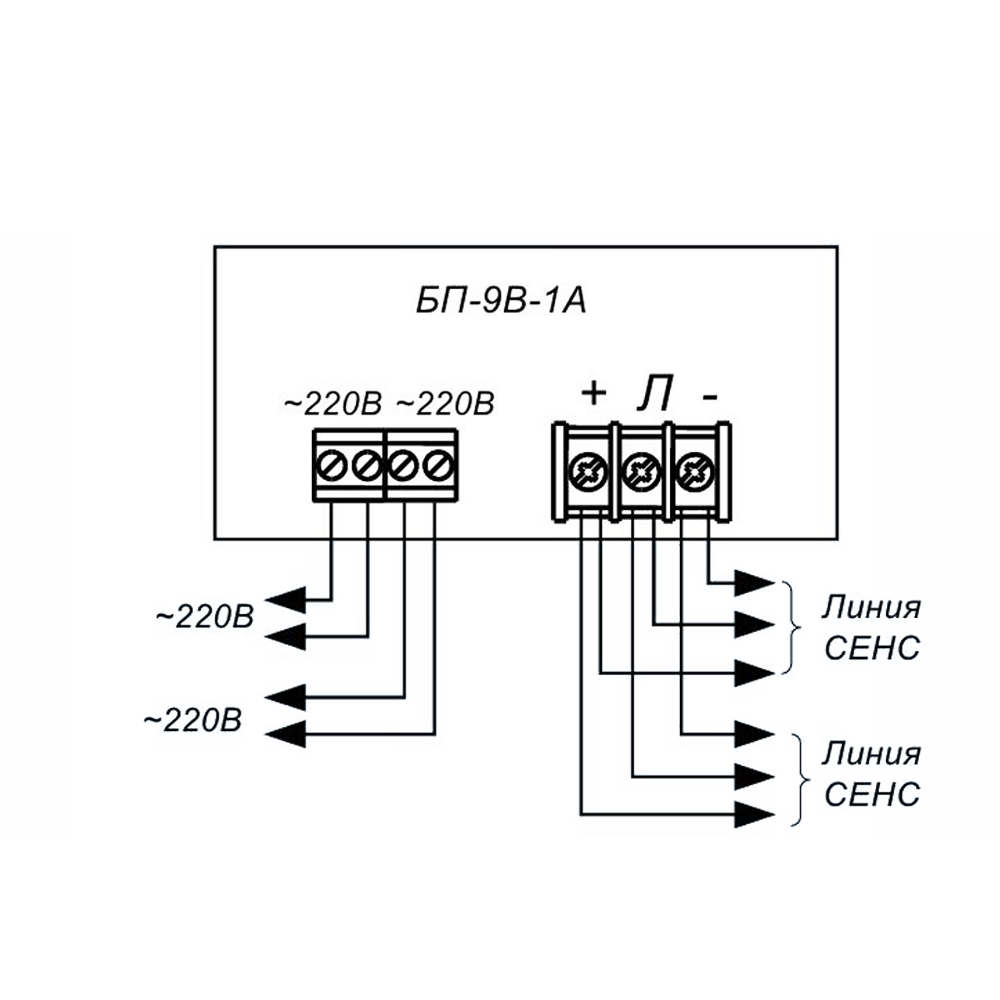

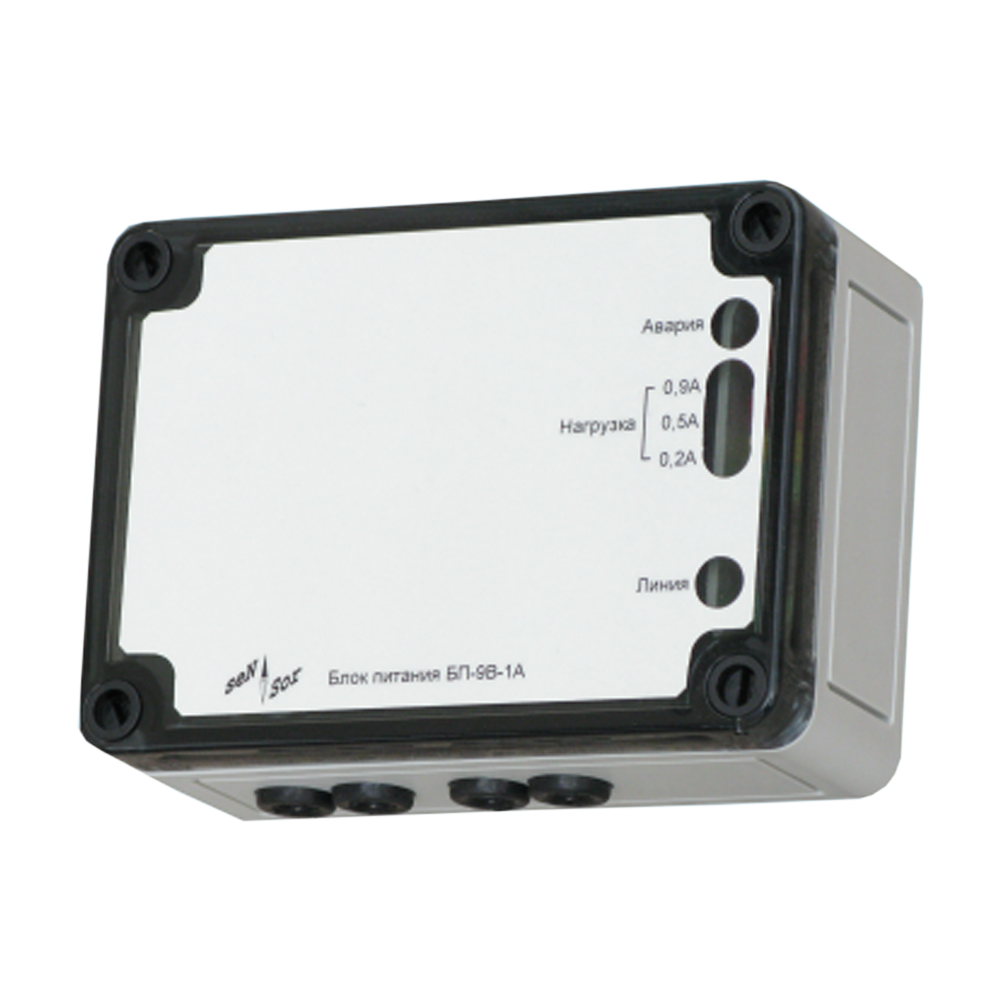

БП-9В-1А

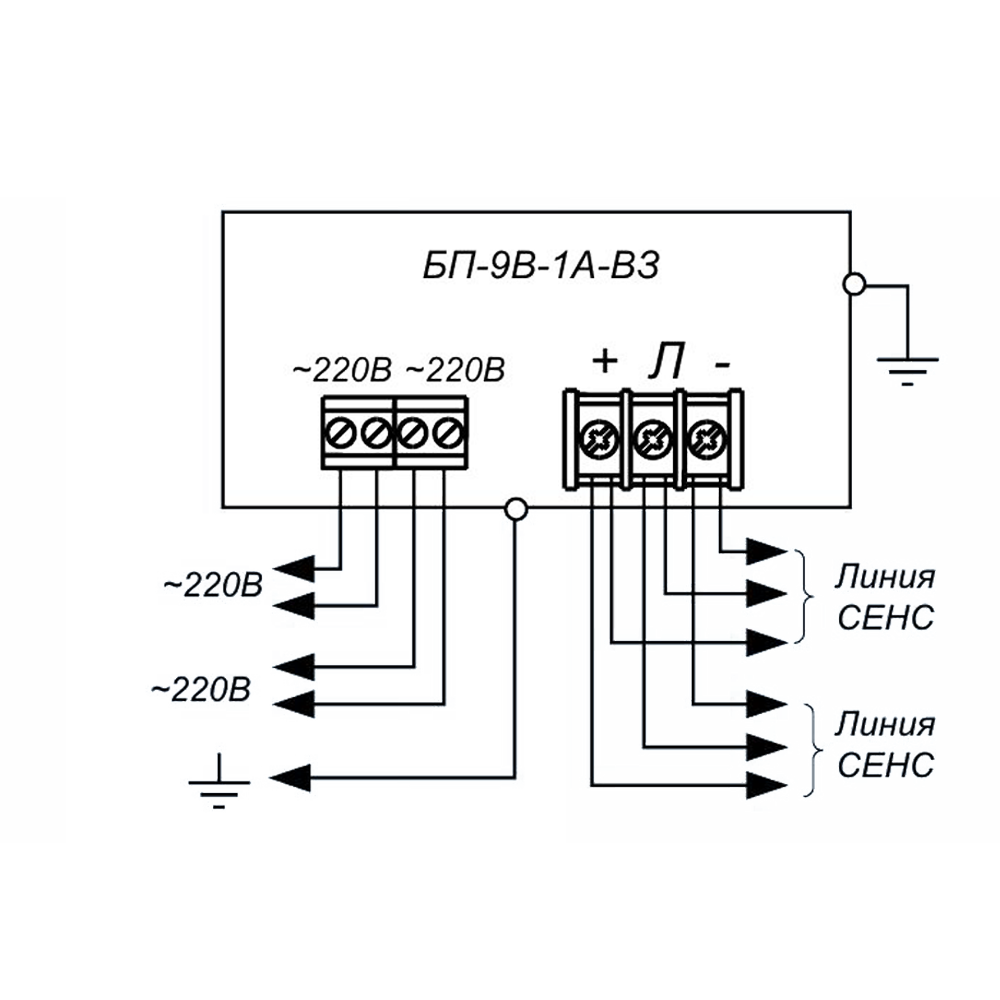

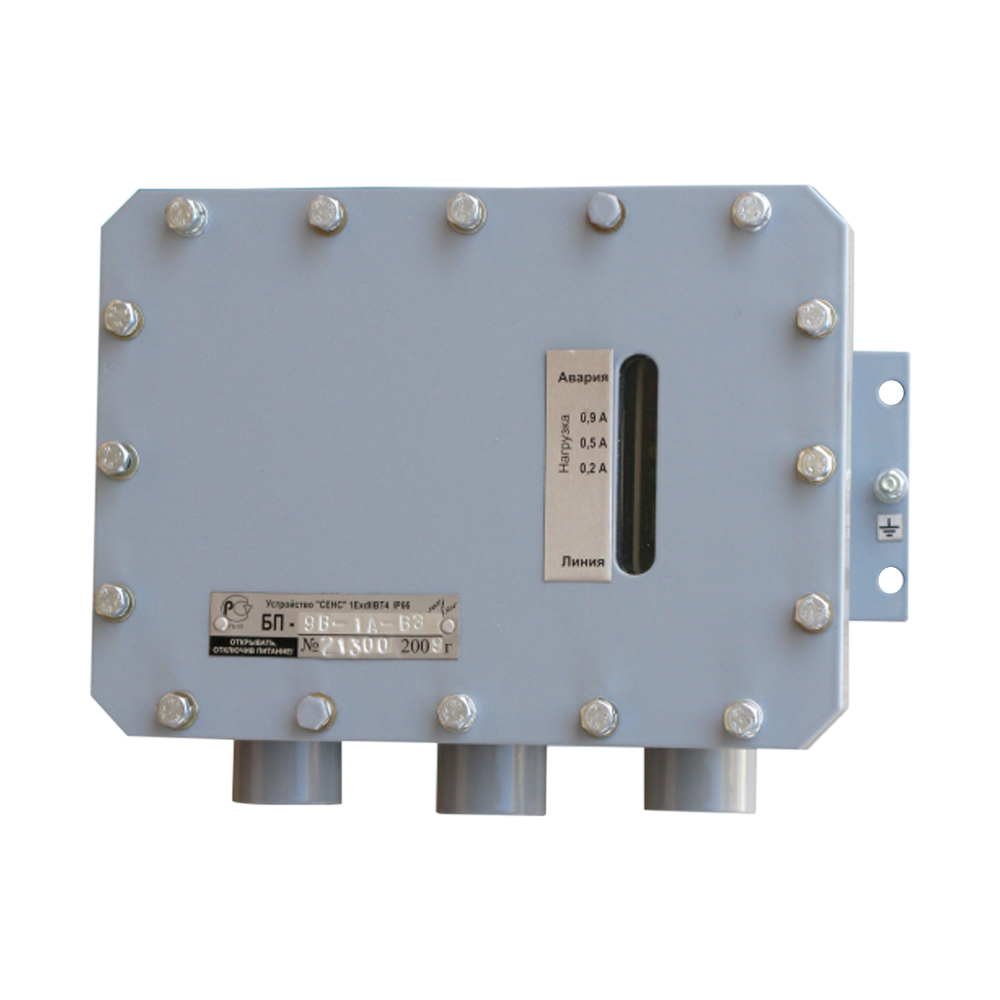

БП-9В-1А-ВЗ

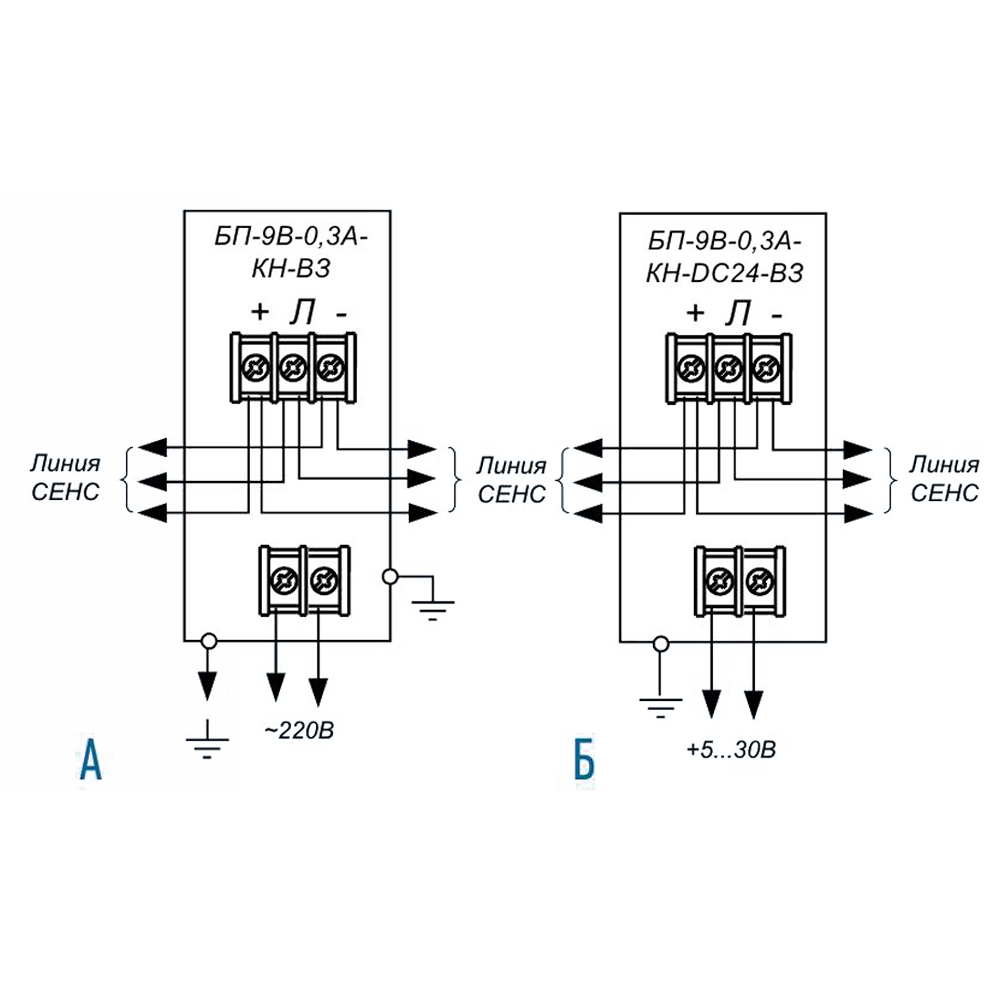

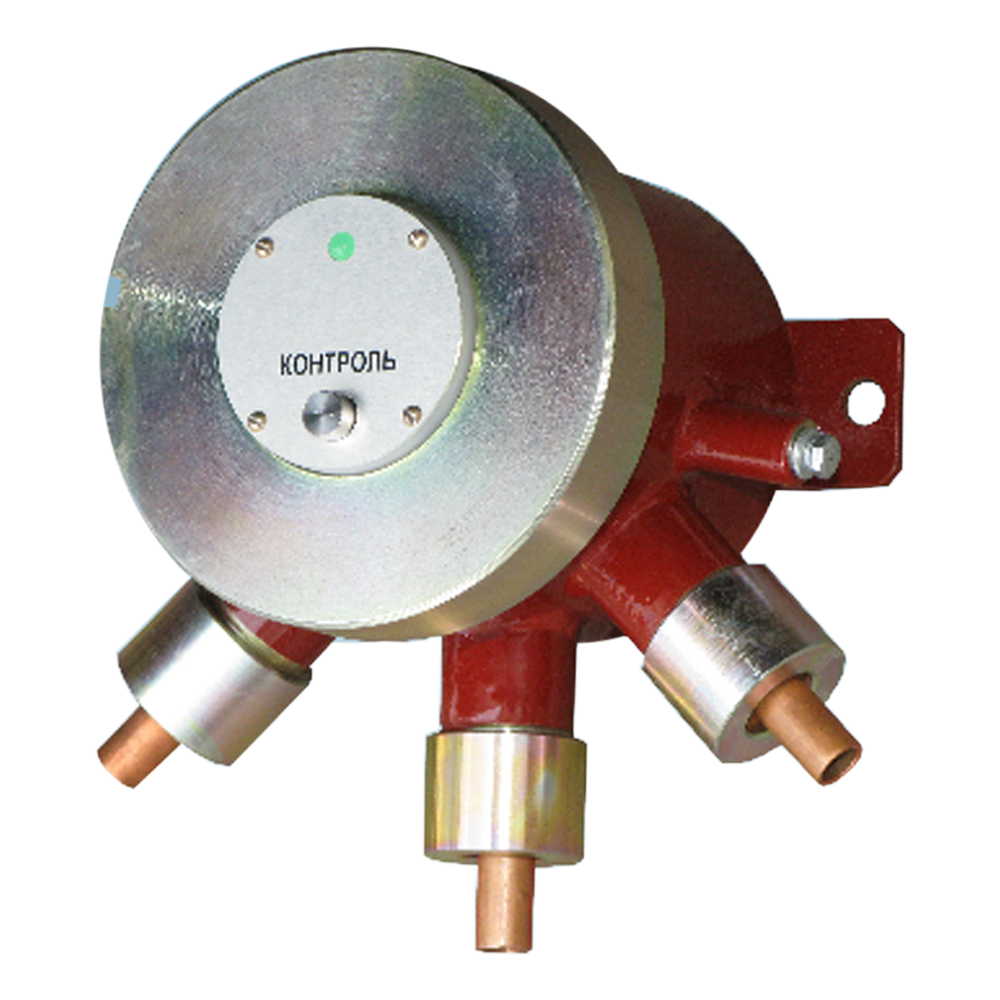

БП-9В-0,ЗА-КН-ВЗ

БП-9В-0,ЗА-КН-DC24-B3

Материал корпуса

ударопрочный полистирол

алюминиевый
сплав

сталь 09Г2С

Взрывозащита

-

-

-

1ExdllBT4

1ExdlIBT4

1ExdllBT4

Диапазон температур окружающей среды, °С

5 ... 50

-40...50

5 ... 50

-50...60

-50...60

-50...60

Климатическое исполнение по ГОСТ 15150

-

-

-

УХЛ1

УХЛ1

УХЛ1, М

Степень защиты от воды и пыли по ГОСТ 14254

IP20

IP66

IP66

IP66

IP66

Напряжение входное (Ubx), В

-85...265 В, 47 ...440 Гц

10 ... 30

-220 В ±10%, 50 ±3 Гц

-220 В ±10%, 50 ±3 Гц

-220 В±10%, 50±3 Гц

5 ... 30

Мощность потребл., Вт, не более

10

10

20

20

10

10

Напряжение выходное, В

8,6...12,5*

9  ±5%

9  ±10%

9  ±10%

8,5 ±5%

8,5  ±5%

Ток нагрузки номинальный, А

0 ... 0,4

0 ... 0,7

0 ... 0,4

0 ... 0,4

0 ... 0,3

0 ... 0,3

Ток нагрузки максимальный, А

0,5 (4 ч)

1 (15 мин) при Ubx>11В

1 (30 мин)

1 А (30 мин)

-

-

Ток короткого замыкания, А

-

-

<3,8

3,8

0,5 ... 1

0,5 ... 1

Защита от перегрузки и короткого замыкания

есть

есть

есть

есть

есть

есть

Защита от перенапряжения по входу и выходу

есть

есть

есть

есть

есть

есть

Защита от перегрева

есть

-

есть

есть

-

-

Возможность параллельного включения нескольких БП

есть

есть

есть

есть

-

-

Функция индикации обмена данными в линии

-

-

есть

есть

-

-

Наличие кнопки управления для отключения/проверки сигнализатора ВС-5, включения/ отключения питания линии

-

-

-

-

есть

есть

Тип преобразования напряжения

импульсный БП

импульсный БП

понижающий

трансформатор

понижающий

трансформатор

понижающий

трансформатор

импульсный БП

Габаритные размеры, мм

70x90x22,5

58x90x19,1

130x94x57

268x177x90

124x123x114

124x123x73

* - регулируется.
