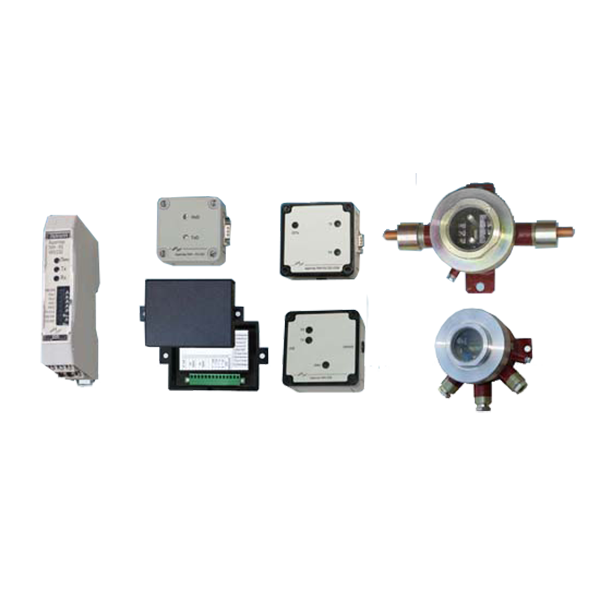

ЛИН-RS232, ЛИН-RS485, ЛИН-USB адаптеры

Скачать PDF

Маркировка взрывозащиты: 1ExdIIBT4

Описание

Адаптеры ЛИН-RS232, ЛИН-RS485, ЛИН-USB предназначены для подключения СИ СЕНС к компьютеру, контроллеру по интерфейсам RS-232, RS-485, USB для обмена данными по протоколам СЕНС и ModBus-RTU. По протоколу СЕНС осуществляется обмен данными и настройка устройств СИ СЕНС. По протоколу ModBus RTU - обмен данными (адаптер является ведомым в сети ModBus).

  • Адаптер ЛИН-RS232, ЛИН-RS485, ЛИН-USB (СИ СЕНС) предназначен для двустороннего преобразования сигналов линии связи-питания в сигналы стандартных интерфейсов.

Отличаются видами интерфейсов: RS-232, RS-485, USB и способом питания:

  • Адаптер ЛИН-RS232-220В - питается от сети ~220В. Может самостоятельно запитывать несколько преобразователей напряжением +6В, током до 50 мА.
  • Адаптер ЛИН-RS232 - питается от линии связи питания.
  • Адаптер ЛИН-RS485(Modbus) - питается от линии связи питания.
  • Адаптер ЛИН-USB - питается от линии связи питания.

Технические характеристики

Выходные сигналы RS232, RS485, USB
Материалы изготовления Ударопрочный полистирол; Сталь 09Г2С
Климатическое исполнение (диапазон рабочих температур) УХЛ1
Исполнение по степени защиты IP20, IP40, IP54, IP66
Питание =12 В, =24 В, ~220 В

Варианты исполнений



Обозначение адаптера

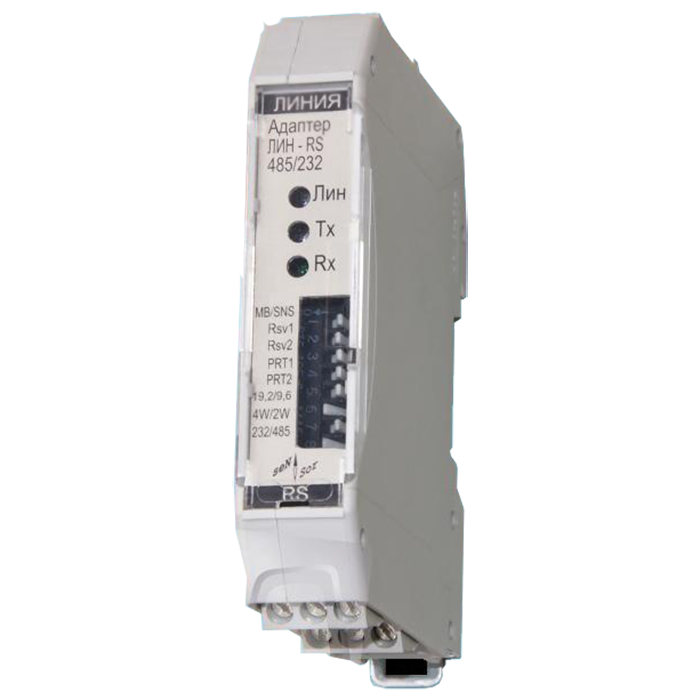

ЛИН-RS485/232

ЛИН-RS485-24B*

ЛИН-RS232-24B*

ЛИН-RS232

ЛИН-R485

ЛИН-R232-12/24B

ЛИН-R485Modbus-12/24B

Выходной интерфейс

RS-232  или RS-485

RS-485  или RS-232

RS-232

RS-232

RS-485  или RS-232

RS-232

RS-485  или RS-232

Протокол обмена данными

CEHC/MODBUS

MODBUS

CEHC

CEHC

MODBUS

CEHC

MODBUS

Напряжение питания, В

6…13 СИ СЕНС

10…32

6…13 СИ СЕНС

9…28

Мощность потребляемая, Вт, не более

-

Потребляемый ток, мА

30

200 max

35

190 max

Напряжение выходное, В

-

8+-0,2

-

7

Ток нагрузки, А, не более

-

0,4

-

0,09

Тип корпуса, рис. …

1

Материал корпуса: УП – ударопрочный полистирол, Ст – сталь 09Г2С

УП

Маркировка взрывозащиты

-

Диапазон температур окружающей среды, С

-20…50

-40…60

5…60

Климатическое исполнение по ГОСТ 15150

-

Степень защиты от воды и пыли по ГОСТ 14254

IP20

IP40

Габаритные размеры, мм

85х67х17,5

106х68х32,7

65х65х57

94х94х57

Средний срок службы, лет, не менее

10

Продолжение таблицы

Обозначение адаптера

ЛИН-R232-220B

ЛИН-R485Modbus-220B

ВУУК-2КВ-ЛИН-RS232

ВУУК-2КВ-ЛИН-RS485Modbus

ВУУК-3КВ-СВ-ЛИН-RS232-12/24B

ВУУК-3КВ-СВ-ЛИН-RS232-220B

ЛИН-USВ

Выходной интерфейс

RS-232

RS-485  или RS-232

RS-232

RS-485  или RS-232

RS-232

RS-232

USB

Протокол обмена данными

CEHC

MODBUS

CEHC

MODBUS

CEHC

CEHC

CEHC

Напряжение питания, В

~220В

6…13 СИ СЕНС

9…28

~220В

6…13 СИ СЕНС

Мощность потребляемая, Вт, не более

0,5 (1,5 max)

-

0,5 (1,5 max)

-

Потребляемый ток, мА

-

35

190

-

5 от СЕНС 10 от USB

Напряжение выходное, В

6-10%

-

7

6-10%

-

Ток нагрузки, А, не более

0,05

-

0,09

0,05

-

Тип корпуса, рис. …

Материал корпуса: УП – ударопрочный полистирол, Ст – сталь 09Г2С

УП



Ст



УП

Схема соединений, рис…

10

11

6

7

8

10

12

Маркировка взрывозащиты

-

1ExdIIBT4

-

Диапазон температур окружающей среды, С

5…60

-40…60

5…60

Климатическое исполнение по ГОСТ 15150

-

УХЛ1

-

Степень защиты от воды и пыли по ГОСТ 14254

IP40

IP66

IP54

Габаритные размеры, мм

94х94х57

125х155х70

94х94х57

Средний срок службы, лет, не менее

10

Стандартный комплект поставки

  • Адаптер (в соответствии с обозначением в паспорте).
  • Кабель для подключения к порту RS-232 компьютера.
  • Компакт-диск с программным обеспечением.
  • Паспорт.
  • Преобразователь Арлан 9000-1RS232 (для вариантов комплектации ЛИН-Ethernet).
  • Кабель для подключения к источнику питания (для ЛИН-RS232-12/24B).
