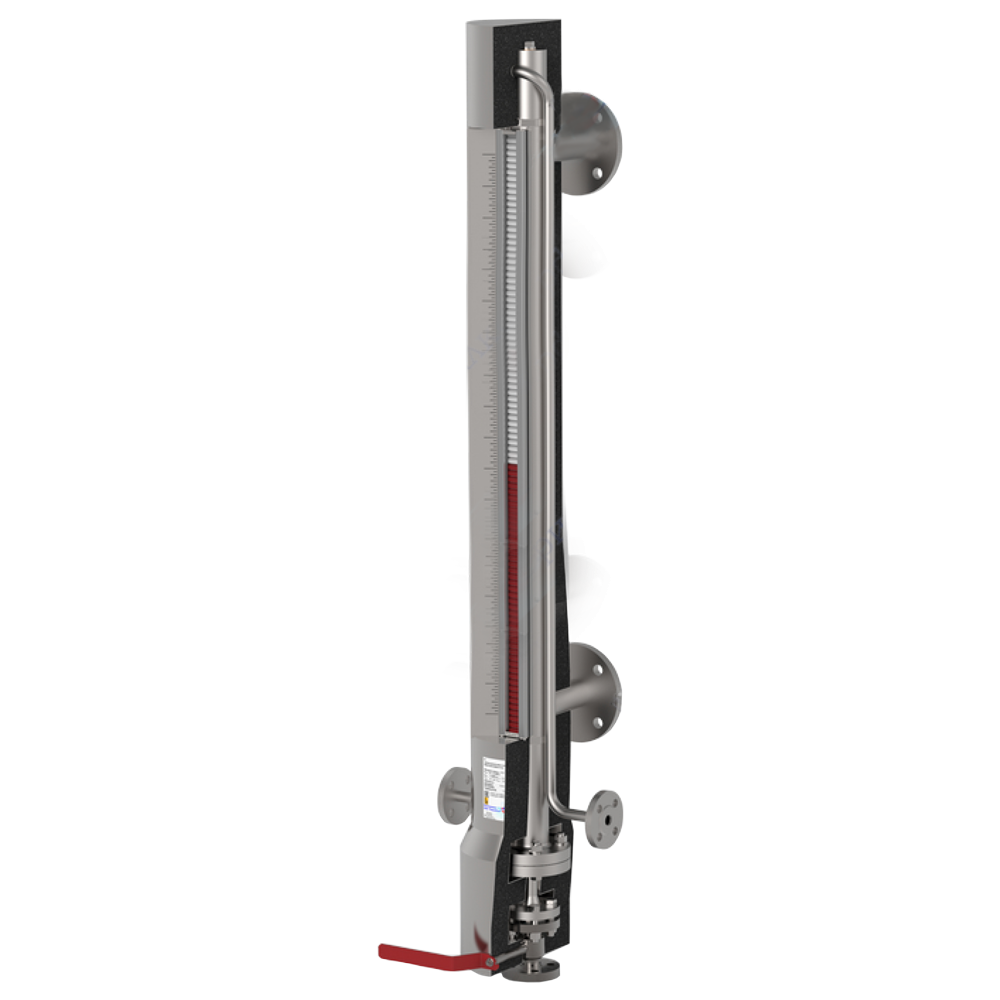

STC система обогрева теплоносителем

Скачать PDF

Тип контролируемой среды: Вязкая, Жидкая

Маркировка взрывозащиты: Нет

Описание

Система электрообогрева указателей уровня предназначена для поддержания температуры измеряемой среды, находящейся внутри выносной камеры уровнемера, в заданных границах.

В системе электрообогрева STC диапазон поддержания температуры зависит от типа теплоносителя.

Использование данной системы требуется в случаях:

  • Монтаж уровнемера в помещениях и на открытом воздухе в условиях, когда температура окружающей среды может оказать влияние на измеряемую среду (кристаллизация, полимеризация и т.п.) или материалы составных частей LGB (увеличение хрупкости при низких отрицательных температурах).
  • Защита от обледенения уровнемера.
  • Необходимость поддерживания требуемой температуры внутри камеры уровнемера (защита от тепловых потерь).
  • Необходимость увеличения текучести измеряемой среды (масел, углеводородов и т.п.).

Принцип действия:

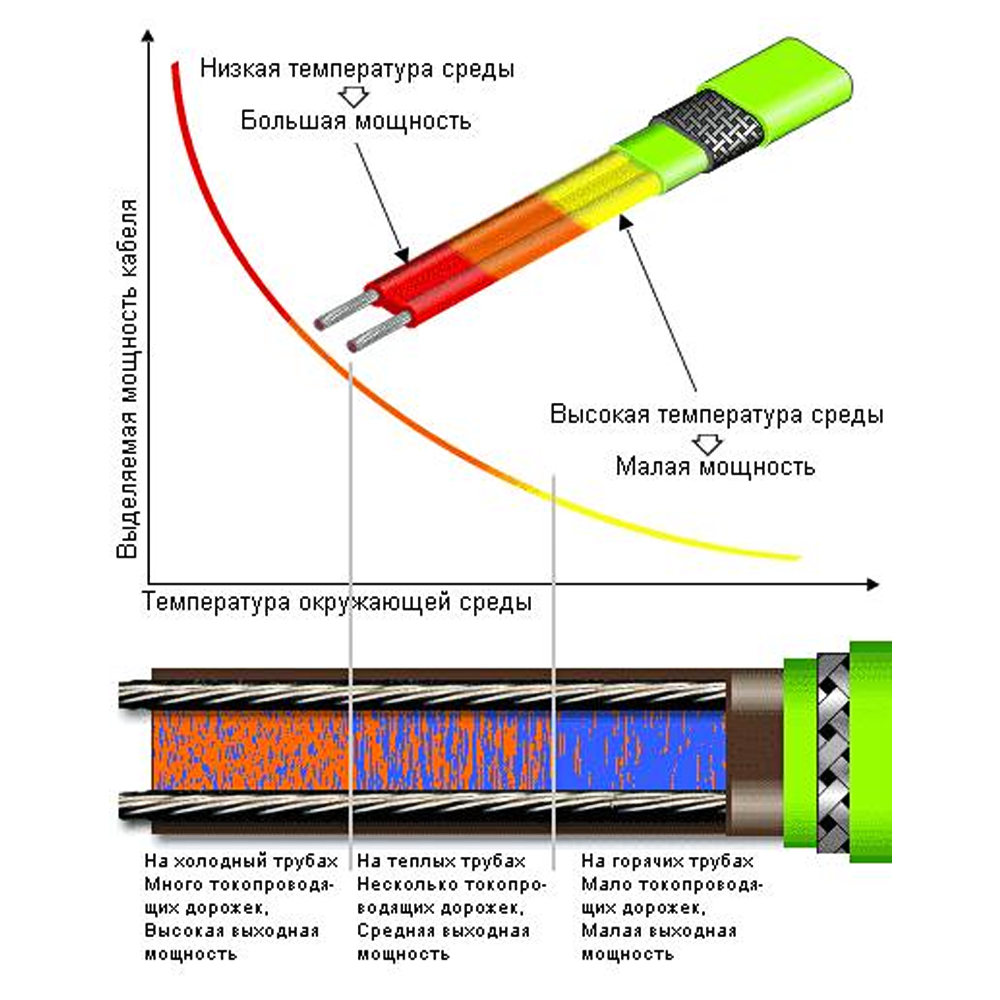

Саморегулирующийся греющий кабель, проложенный вдоль камеры уровнемера, имеет две параллельные токопроводящие жилы, которые подводят напряжение к полупроводящей матрице по всей длине греющего кабеля. На токоведущие медные жилы наносится никелевое покрытие, которое предотвращает окисление жил и образование воздушных пузырей между материалом матрицы и жилами.

Токопроводящие жилы окружены саморегулирующейся полупроводящей матрицей, в которой и происходит выделение тепла. Чем ниже температура на поверхности камеры - тем выше температура нагрева греющего кабеля. Саморегулирующийся нагревательный кабель изменяет свою мощность локально, его тепловыделение самостоятельно регулируется в ответ на изменение температуры камеры уровнемера, это свойство позволяет создавать безопасные системы обогрева трубопроводов и резервуаров, в том числе с переменными по длине трубопровода условиями теплоотдачи.

Особенности системы электрообогрева указателей уровня:

  • Металлическая оплетка кабеля выполняет роль заземления, а дополнительная пластиковая оболочка защищает кабель от агрессивной среды, ультрафиолета, искрообразования.
  • Для защиты от поражения электрическим током, необходимо использовать устройство защитного отключения (УЗО) и автомат защиты.
  • При температуре процесса выше 200 ⁰С используется нагревательный кабель либо ТЭН на соответствующую температуру эксплуатации в комплекте с термостатом.
  • Для уменьшения тепловых потерь при нагреве и предотвращения чрезмерного охлаждения уровнемера используется теплоизоляция из вспененного каучука или минеральной ваты.

Технические характеристики

Диапазоны измерений Без ограничений
Температура контролируемой среды до +130 °C для вспененного каучука; до +500 °C для базальтовой ваты
Материалы изготовления Нержавеющая сталь (материал наружной оболочки изоляции)

Структура обозначения, пример заказа

LGB
SS
E25/40/B1
M1000
V60x2
RI/SM
F2T51/200/N4/40
Ex
N-N
STC-N

Обогрев и температурная изоляция - Конструктивное исполнение указателя уровня LGB (подробнее - в Руководстве по эксплуатации)

Датчик уровня в комплекте с LGB - Сигнализатор уровня в комплекте с LGB (подробнее - в Руководстве по эксплуатации)

Одобрения и сертификаты (подробнее - в Руководстве по эксплуатации)

Поплавок (подробнее - в Руководстве по эксплуатации)

Индикатор/приставка/шкала (подробнее - в Руководстве по эксплуатации)

Материал, диаметр и толщина стенки камеры указателя уровня (материал футеровки) (подробнее - в Руководстве по эксплуатации)

Расстояние L / Диапазон показаний (измерений) М (подробнее - в Руководстве по эксплуатации)

Вид присоединительных элементов/Присоединение к процессу (подробнее - в Руководстве по эксплуатации)

Варианты монтажного присоединения (подробнее - в Руководстве по эксплуатации)

Наименование модели
