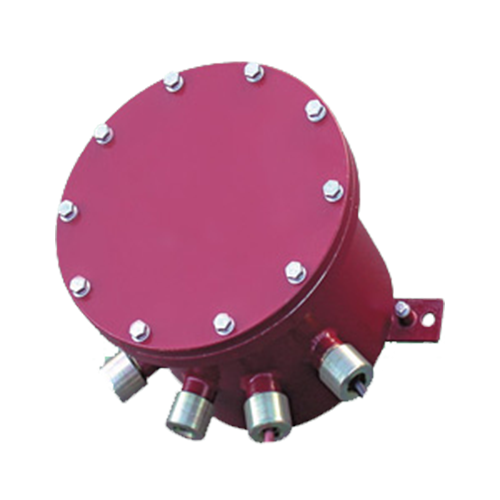

КС-D коробки соединительные взрывозащищенные стальные

Скачать PDF

Маркировка взрывозащиты: 1ExdIIBT4, 1ExdIICT4

Описание

Коробки “КС-D” (далее коробки) предназначены для размещения клеммных зажимов (и других устройств - по заказу) в случае эксплуатации их во взрывоопасных зонах.
Область применения - взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты (по заказу может быть изменена на 1ExdIICT4).

Устройство соединительных коробок KC-D
Кабельные вводы вварены в стенки корпуса. Герметичность корпусов обеспечивается резиновыми уплотнениями крышки и кабельных вводов. Корпуса имеют два зажима заземления (внутренний и внешний). Съемная крышка крепится посредством болтов с шестигранной головкой. Крепление корпуса взрывозащищенных коробок KC-D: две внешние монтажные точки. Применяемые кабели - круглого сечения. Монтаж проводов кабелей осуществляется к винтовым клеммным зажимам (два провода сечением до 2 мм2 в каждый зажим). Кабельные вводы могут быть расположены в один или два ряда.

Технические характеристики

Материалы изготовления Сталь 09Г2С (по заказу - 12Х18Н10Т)
Климатическое исполнение (диапазон рабочих температур) УХЛ1
Исполнение по степени защиты IP66

Структура обозначения, пример заказа

КС-D130.137
-3D12
-10

Число клеммных зажимов

Число, тип кабельных вводов

Тип коробки

Варианты исполнений

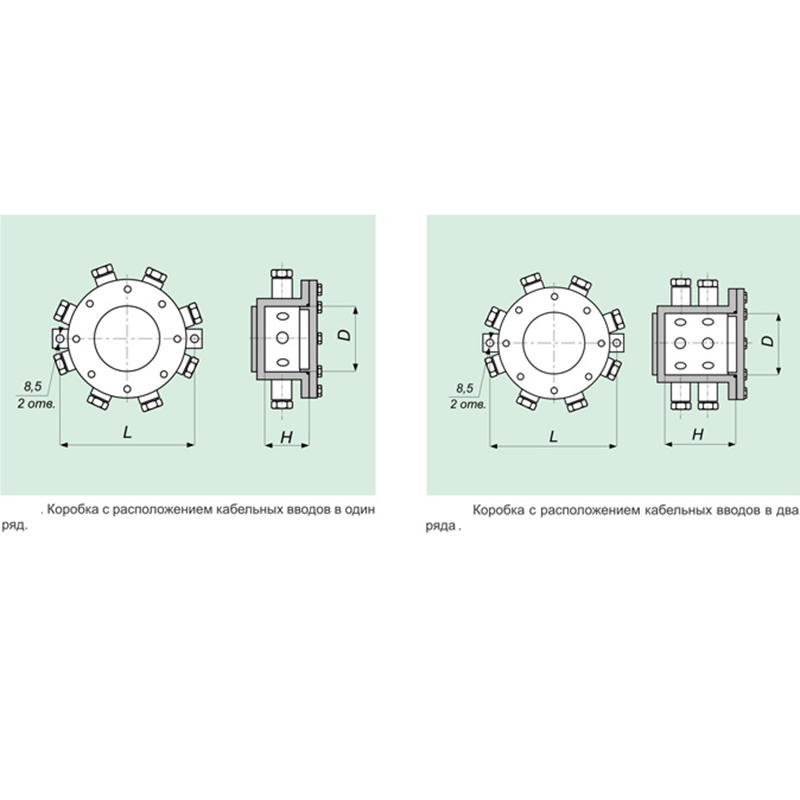

Коробки KC-D с расположением кабельных вводов в один ряд

Тип

D

H

D12

D18

D26

Nk

L

Труба

KC-D70.80

70

80

6

5

4

10

130

76х3

KC-D76.80

76

80

6

5

4

10

130

83х3,5

KC-D95.80

95

80

8

8

6

20

150

102х3,5

KC-D125.80

120

80

10

10

7

30

180

133х4

KC-D130.80

130

80

10

10

7

30

190

140х5

KC-D149.80

149

80

10

10

8

42

210

159х5

KC-D152.80

152

80

10

10

8

42

220

168х6

KC-D199.80

199

80

10

10

10

50

270

219х10

Коробки KC-D с расположением кабельных вводов в два ряда

Тип

D

H

D12

D18

D26

Nk

L

Труба

KC-D70.137

70

137

12

10

8

10

130

76х3

KC-D76.137

76

137

12

10

8

10

130

83х3,5

KC-D95.137

95

137

16

16

12

20

150

102х3,5

KC-D125.137

120

137

20

20

14

30

180

133х4

KC-D130.137

130

137

20

20

14

30

190

140х5

KC-D149.137

149

137

20

20

16

42

210

159х5

KC-D152.137

152

137

20

20

16

42

220

168х6

KC-D199.137

199

137

20

20

20

50

270

219х10

Примечания:
1) В столбце “Тип” указано основное обозначение коробки, которое образовано значениями ее внутренних размеров “D” и “Н”.
2) В столбцах “D12”, “D18”, “D26” указано максимальное количество соответствующих кабельных вводов (см. раздел “Кабельные вводы”), умещающихся на цилиндрической части корпуса.
3) “Nк “- максимальное число клеммных зажимов, умещающихся в коробке.
4) “L” - установочный размер отверстий на крепежной пластине.
5) “Труба” - указан тип трубы по ГОСТ 8732-78, применяемой в качестве заготовки для изготовления корпуса коробки.

Дополнительная комплектация, опции

По заказу, взамен клеммных зажимов, установленных на плате, коробки KC-D оснащаются DIN-рейкой для крепления клеммных зажимов других типов или устройств (тип устанавливаемых клеммных зажимов и устройств сообщается изготовителю). Такое исполнение обозначается “КС-тип коробки - число, тип кабельных вводов - DIN”.
Число внутренних клеммных зажимов может быть увеличено по заказу. Обозначается: “КС-...-2М” (два внутренних клеммных зажима).
