ЛИН-4-20мА адаптеры

Скачать PDF

Маркировка взрывозащиты: 1ExdIIBT4

Описание

Адаптеры ЛИН-4-20мА предназначены для преобразования значения измеряемого параметра датчика СИ СЕНС в сигнал токовой петли 4-20 мА.

  • Адаптеры «ЛИН-4-20мА-24В» имеют встроенный блок питания, обеспечивающий питание датчиков в линии СИ СЕНС.
  • Адаптеры «ВУУК-ЛИН-4-20мА» предназначены для эксплуатации во взрывоопасных зонах в соответствии с маркировкой взрывозащиты 1ExdIIBT4.

Принцип работы: адаптер запрашивает значение выбранного измеренного параметра датчика и преобразует полученное значение в токовый сигнал 4-20 мА.
Преимущество применения датчиков СИ СЕНС с адаптерами ЛИН-4-20 мА заключается в том, что достаточно только одного кабеля для получения данных от нескольких датчиков.

Технические характеристики

Выходные сигналы Токовый 4-20 мА
Материалы изготовления Ударопрочный полистирол; Сталь 09Г2С
Климатическое исполнение (диапазон рабочих температур) УХЛ1, УХЛ4
Исполнение по степени защиты IP20, IP66
Питание =12 В, =24 В

Структура обозначения, пример заказа

ЛИН-4-20мА
-24 В
-DIN

Наличие зажима для крепления на 35мм DIN-рейку

Код указывает на наличие встроенного блока питания

Наименование модели

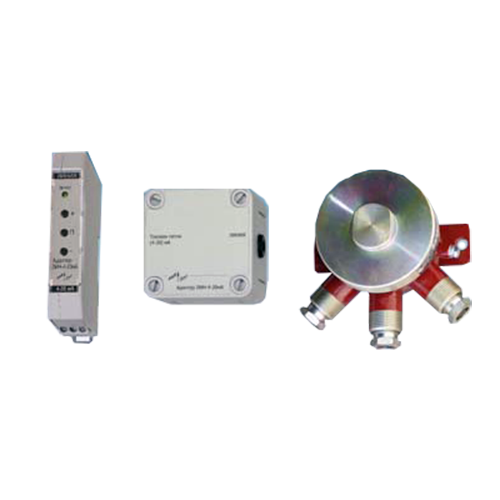

Варианты исполнений

Обозначение адаптера

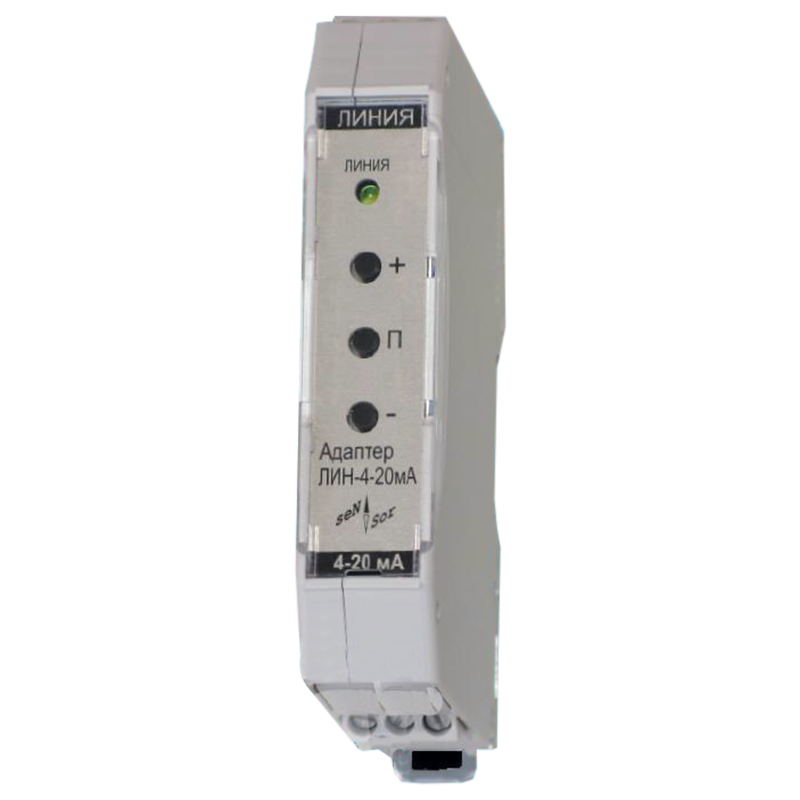

ЛИH-4-20мA-DIN

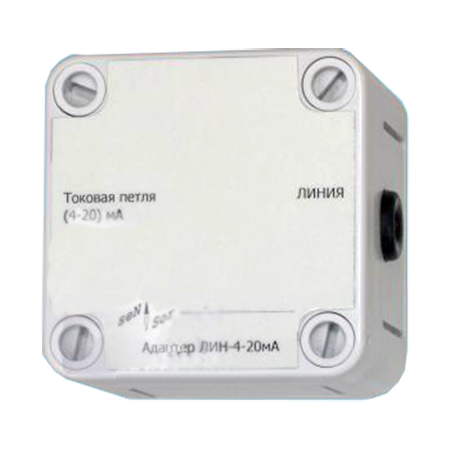

ЛИН-4-20мА

ЛИН-4-20мА-24В-А1)

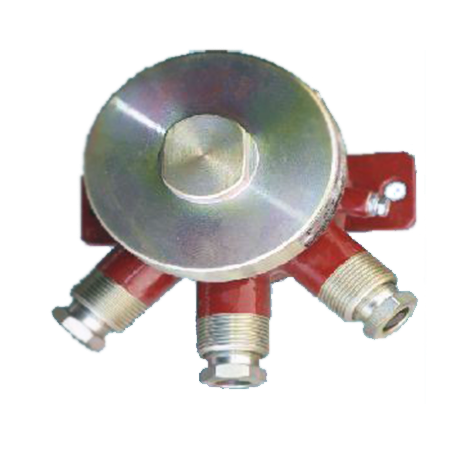

ВУУК-ЗКВ-ЛИН-4-20мА-Б1)

ВУУК-ЗКВ-ЛИН-4-20мА-24В-Б1)

Тип корпуса, рис...

1

2

3

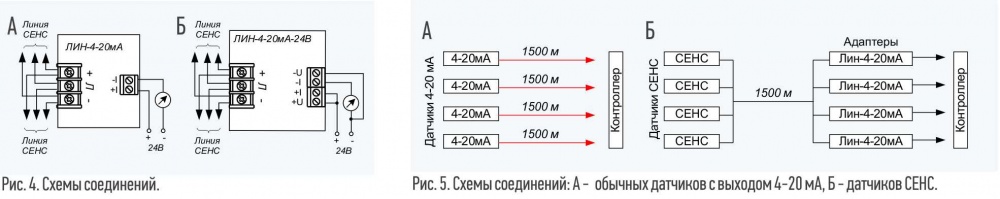

Схема соединений, рис...

2)

Напряжение питания, В 3)

6...12 (СИ СЕНС)

4...15 (СИ СЕНС)

12...42

4...15 (СИ СЕНС)

12...42

Ток потребляемый по цепи питания, не более

30 мА

5 мА

20 мА4) (при 24В)

5мА

20мА4)(при 24В)

Напряжение выходное (в линию СИ СЕНС), В

-

-

7+-0,5

-

7+-0,5

Ток нагрузки, А, не более

-

-

0,15

-

0,15

Параметры токового выхода:

- допустимое подаваемое напряжение, В

- диапазон изменения тока, мА



9...42

3,5...21,2

Приведенная погрешность преобразования:

- основная, %

- дополнительная температурная, %/10 °С



0,1

0,1

Материал корпуса

ударопрочный полистирол

сталь 09Г2С

Маркировка взрывозащиты

-

1ExdIIBT4

Диапазон температур окружающей среды, °С

-30 ... 50

5…50

-50 ... 60

Климатическое исполнение по ГОСТ 15150

УХЛ4*5)

-

УХЛ1* 5)

Степень защиты по ГОСТ 14254

IP20

IP66

Габаритные размеры, мм

17,5x91x70

65x65x57

125x155x70

Средний срок службы, лет, не менее

10

1)  - обозначения при заказе:

ЗКВ (или 2KB) - число кабельных вводов ВУУК.

А - признак наличия зажима для крепления на DIN-рейку: без обозначения - крепления нет; DIN - крепление есть.

Б - крепление защитной оболочки кабеля: без обозначения - УКМ 10; УКМ12/УК16/УКБК15 - соответствующее крепление оболочки кабеля.

2)  - схема показано упрощенно, подробнее - см. РЭ.

3)  - для токовой петли требуется отдельный источник питания (12...42)В.

4)  - без учета потребления устройств, подключенных к линии.

5)   - в указанном диапазоне температур окружающей среды.

Стандартный комплект поставки

  • Адаптер.
  • Руководство эксплуатации.
  • Паспорт.
