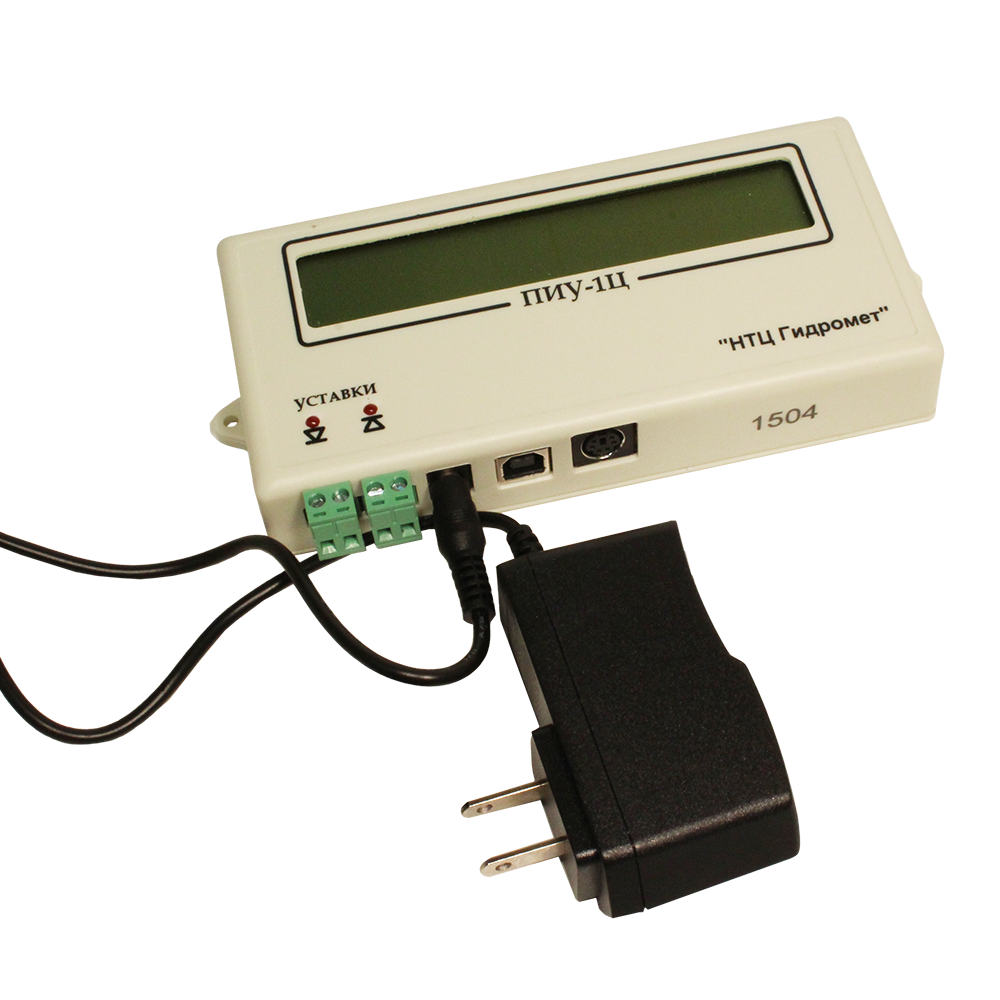

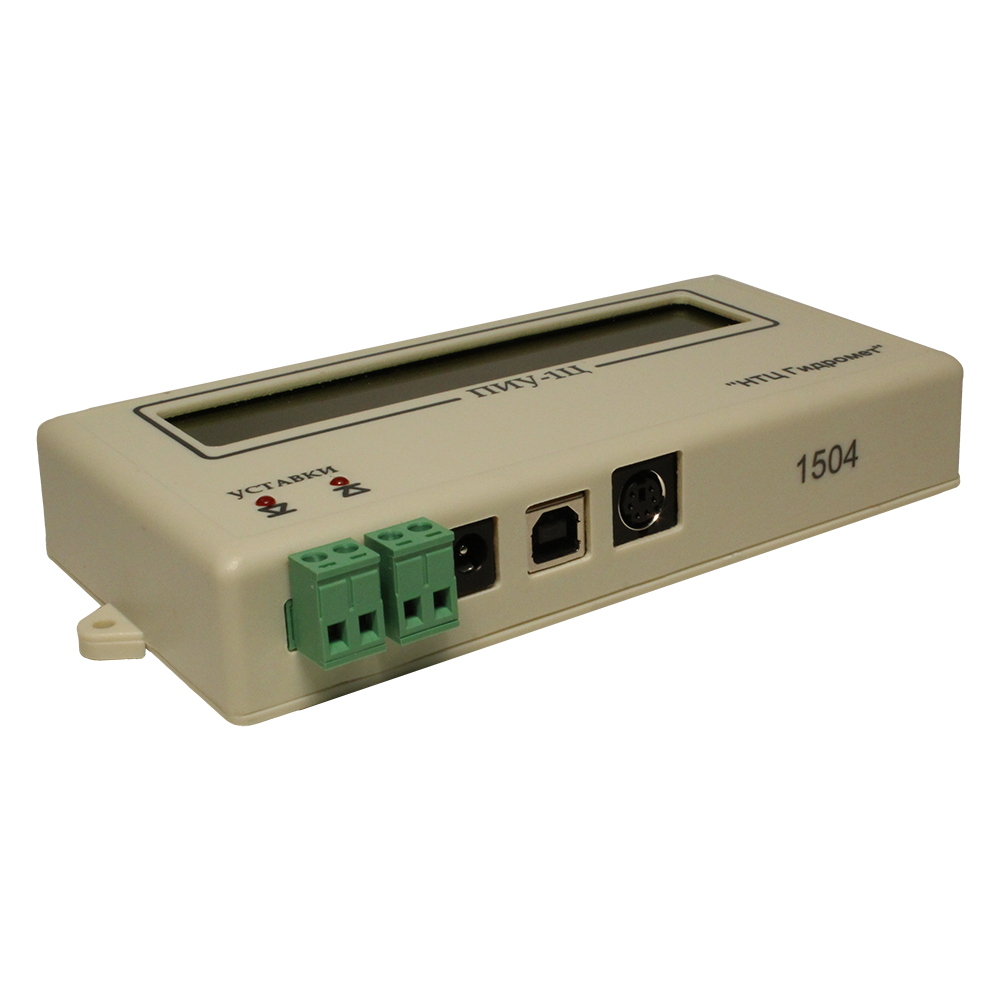

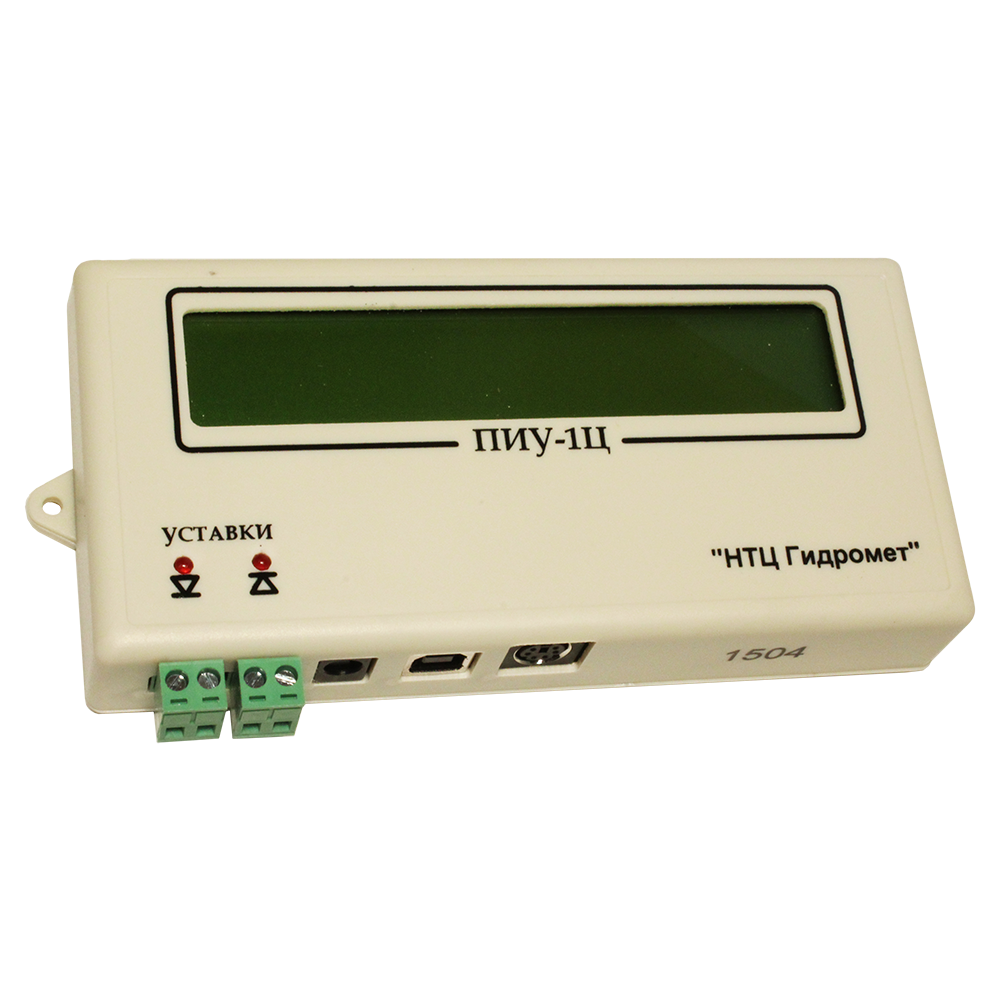

ПИУ-1Ц прибор индикации уровня

Скачать PDF

Маркировка взрывозащиты: Нет

Описание

Прибор индикации уровня ПИУ-1Ц предназначен для индикации уровня и температуры воды, измеряемых с помощью уровнемера тензометрического УрТ, установленного в артезианскую скважину или резервуар. Результат выдается на жидкокристаллический индикатор. Размер цифр индикации: 6х14.54 мм.

Прибор индикации уровня ПИУ-1Ц используется как стационарный, с питанием от внешнего источника постоянного тока.

Работа ПИУ-1Ц основана на получении информации от УрТ по двухпроводной линии RS-485. Протокол связи Modbus-RTU.

В ПИУ-1Ц установлено управление питанием УрТ (для его перезагрузки в случае остановки), супервизор внешнего питания и внешний сторожевой таймер (кроме микропроцессорного), что гарантирует безотказную работу прибора.

Принцип работы прибора индикации уровня ПИУ-1Ц
На плате установлены 2 реле, которые программно связаны с нижней и верхней уставками по уровню воды. Выходы реле выведены на соответствующие разъемы, контакты которых замыкаются, когда включается реле. Если уровень воды становится ниже нижней уставки, то включается "Реле 1" и загорается светодиод "Led 1". Если уровень воды становится выше верхней уставки, то включается "Реле 2" и загорается светодиод "Led 2".

Настройка служебных параметров осуществляется с помощью стандартной клавиатуры с разъемом PS/2. В ПИУ-1Ц всего 3 служебных параметра, которые хранятся в энергонезависимой памяти и высвечиваются на экране ЖКИ каждый раз при включении питания: нижняя уставка, верхняя уставка, смещение уровнемера от дна водоема/скважины/резервуара или от поверхности земли. Для считывания архива (если установленная его поддержка) используется консольная программа.

Технические характеристики

Климатическое исполнение (диапазон рабочих температур) УХЛ4.2
Питание =12 В
Габариты 172х76х28 мм
Вес 0,3 кг

Стандартный комплект поставки

  • Прибор индикации уровня.
  • Руководство по эксплуатации.
  • Блок питания 9/12 В.
