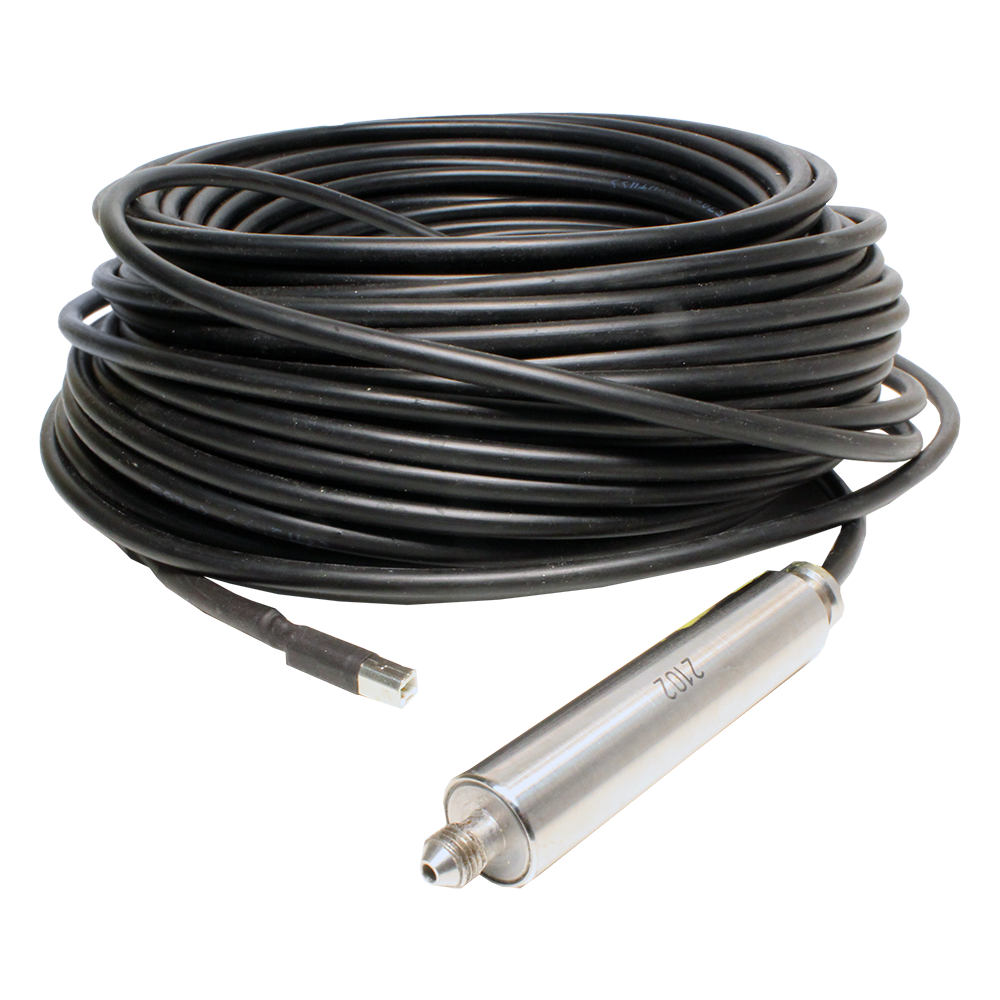

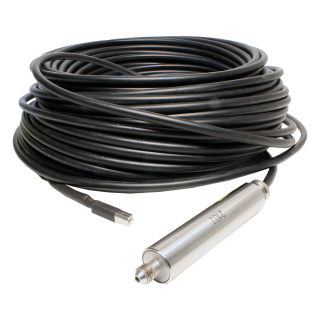

УрТ уровнемеры тензометрические

Скачать PDF

Тип: Стационарный/Одноканальный

Режим работы: Непрерывное слежение

Принцип действия: Гидростатический

Тип контролируемой среды: Жидкая

Маркировка взрывозащиты: Нет

Описание

Уровнемер УрТ предназначен для измерения атмосферного давления, температуры воды и гидростатического давления воды (высоты водяного столба), обработки результатов измерений и передачи информации потребителю.

Принцип работы уровнемеров УрТ
Действие приборов основано на измерении гидрологических параметров (температуры и гидростатического давления воды) посредством контактных датчиков. Выходные сигналы датчиков поступают в измерительный микроконтроллер. Микроконтроллер уровнемера УрТ со встроенным программным обеспечением осуществляет управление работой, преобразование цифровых кодов в физические величины, осреднение полученных значений и вывод информации в линию связи (по каналу связи по запросу из центра сбора данных потребителя). Визуализация данных, полученных от тензометрических уровнемеров УрТ, осуществляется в центре сбора данных потребителя (персональный компьютер с программным обеспечением). Длина кабеля связи при интерфейсе RS-485 - до 1200 м (кабель не входит в комплект поставки).

Преимущества и возможности тензометрического датчика уровня и температуры воды УрТ:

  • Все датчики обеспечены выходом RS-485 с протоколом Modbus-RTU, что позволяет использовать новые малогабаритные приборы индикации ПИУ-2М и ПИУ-1Ц.
  • Подключение к компьютеру по интерфейсу RS-485 обеспечивает возможность  калибровки и поверки уровнемера без его разборки. Протокол обмена Modbus-RTU. Программа-эмулятор протокола обмена MBReader, с файлами настройки. Бесплатное программное обеспечение можно использовать для построения системы сбора и архивирования данных (до 10 датчиков).
  • По интерфейсу RS-485 обеспечивается передача данных в компьютер (контроллер) без использования блока индикации (удаление до 1,2 км).
  • При подключении уровнемера УрТ к контроллеру МК-26 с модемом сотовой связи обеспечивается доступ к интернет-протоколам передачи данных FTP/SMTP (уровень и температура воды могут быть переданы без проводов файлом на FTP-сервер и/или письмом в почтовый ящик электронной почты) для хранения в базе данных на WEB-сервере.
  • При подключении датчика к модему сотовой связи АТМ2-485 можно организовать сбор данных по GPRS. Бесплатное ПО iRZ Collector при наличии внешнего IP-адреса сети интернет организует прозрачный канал до датчика и виртуальный СОМ-порт (или локальный IP-адрес) в компьютере. Для связи можно использовать то же самое ПО, что и для двухпроводной линии RS485.
  • Датчики с точностью 0.5%, предназначены для решения задач, для которых требуются точные измерения уровня и температуры воды (мониторинг запасов подземных вод, гидрогеодинамической обстановки, расчет расходов сточных вод в стандартных водосливах, расчет объемов жидкости в емкостях, прогнозирование чрезвычайных ситуаций, вызываемых гидрологическими явлениями, расчета морского волнения и т.п.).
  • Для измерений и калибровки может быть использовано любое программное обеспечение, поддерживающее протокол обмена Modbus-RTU.
  •  Уровнемер УрТ может быть использован в «уровенной» сети системы предупреждения о цунами вместо берегового регистратора (вместе с регистратором). УрТ может быть подключен к порту Ethernet ВИП-МК (коммутатору ЛВС) через конвертор Е485 (протокол Modbus TCP) или к COM-порту ВИП МК через конвертор RS485/RS232 (протокол Modbus RTU). Протокол обмена с ВИП МК реализован в самом датчике и поэтому не требуется дополнительного берегового блока (даталоггера).

Технические характеристики

Диапазоны измерений 0...60 м (в зависимости от исполнения)
Основная погрешность При измерении уровня; ±1%, ±0,5%; При измерении температуры - ±0,5°C, ±1°C
Выходные сигналы RS485
Температура контролируемой среды -4...+50°C
Климатическое исполнение (диапазон рабочих температур) УХЛ1
Исполнение по степени защиты IP68
Питание =12 В
Габариты ∅22×115 мм

Варианты исполнений

Условное обозначение

Диапазон
измерений
уровня, м

Предел допускаемой относительной приведенной погрешности,  %

Диапазон измерений температуры, °С

Предел допускаемой абсолютной погрешности, °С

Выходной сигнал

УрТ-06-Т

0 - 6

1

от -4°С до 50°С

1,0

RS-485

УрТ-10-Т

0- 10

УрТ-60-Т

0- 60

УрТ-06-Т-0,5

УрТ-10-Т-0,5

0 - 6
0- 10

0,5

от -4°С до 50°С

0,5

RS-485

УрТ-60-Т-0,5

0- 60

Стандартный комплект поставки

  • Уровнемер тензометрический УрТ.
  • Контроллер измерительный КИ.
  • Преобразователь температуры платиновый.
  • Преобразователь избыточного давления гидростатический.
  • Руководство эксплуатации.

Дополнительная комплектация, опции

  • Дополнительный датчик атмосферного давления и температуры воздуха BMP085.
  • Антикоррозийный пьезорезистивный чувствительный элемент MPM280TH для морской воды.
  • Чувствительный элемент c диапазоном 0‑7 кПа MPM281‑0C‑G‑0‑L‑2 (измерение уровня до 0.7 м).
  • Кабель 4-х жильный экранированный в оболочке за 1 м.
  • Встроенное программное обеспечение расчета расхода (сброса) сточных вод в стандартных лотках (Вентури, Паршаля).
  • Встроенное программное обеспечение с дополнительными протоколами связи (регистратор цунами, Aanderaa).
