УМКУ модуль контроля уровня

Скачать PDF

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Описание

Модуль контроля уровня УМКУ совместно с датчиками уровня предназначен для управления технологическими процессами, связанными с контролем уровня жидкостей, порошкообразных, сыпучих и твердых кусковых сред в различных емкостях, баках, резервуарах и т. п.

Принцип действия прибора состоит в преобразовании сигнала, поступающего на его вход, в электрический релейный сигнал. Входным сигналом может являться:

  • Изменение электрического сопротивления между электродами датчиков, при погружении их в жидкость - кондуктометрические датчики.
  • Замыкание пары любых контактов - электромагнитного реле, геркона, и т. д.
  • Открытый переход коллектор-эмиттер - емкостные или индукционные датчики.

Модуль контроля уровня УМКУ состоит из трех независимых каналов, выполняющих одинаковые функции. Основные элементы каждого из каналов следующие:

  • Датчик уровня.
  • Ступенчатый регулятор чувствительности.
  • Пороговое устройство.
  • Выходное реле.

При контроле уровня жидкости в приборе применяются кондуктометрические зонды, которые представляют собой изолированные друг от друга электроды, выполненные из коррозионно-стойких металлов. Один из электродов является общим для всех трех каналов, и подключается к клемме прибора "Общий датчиков ". Он устанавливается в емкости так, чтобы его рабочая часть постоянно была в контакте с жидкостью при любом возможном уровне, включая самый нижний. Три остальных электрода являются сигнальными для каждого из каналов. В емкости с жидкостью они устанавливаются на необходимых уровнях и подключаются к соответствующим сигнальным клеммам прибора.

При контакте какого-либо датчика с жидкостью сигнал поступает на входное устройство прибора, включающее ступенчатый регулятор чувствительности. Этот регулятор служит для регулировки чувствительности канала в зависимости от электропроводящих свойств жидкости.

Пороговое устройство предназначено для формирования сигналов управления выходным реле, и для контроля соответствующего уровня с помощью светодиодного индикатора на лицевой панели прибора.

Выходное электромагнитное реле необходимо для управления внешним технологическим оборудованием.

Если жидкость, используемая в технологическом процессе, не обладает электропроводностью, рекомендуется применять датчики, имеющие в своем составе замыкающий контакт, например, поплавковые.

Для контроля уровня сыпучих, кусковых, порошкообразных сред могут применяться емкостные датчики.

Модуль контроля уровня УМКУ может использоваться для контроля уровня в двух или трех различных емкостях. В последнем случае в каждой емкости будет находиться по одному датчику.

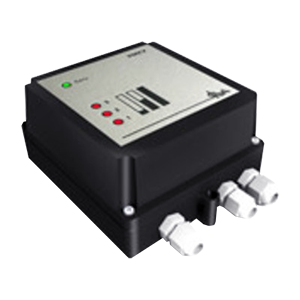

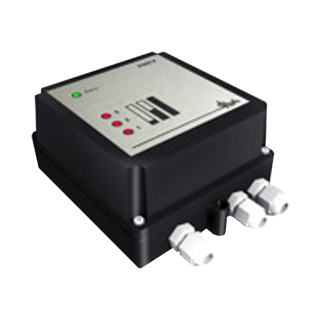

Конструктивно прибор выполнен в пластмассовом корпусе настенного крепления (типа Н). Внутри находится печатная плата, на которой расположены элементы электрической схемы. Верхняя крышка с лицевой панелью крепится к основанию с помощью четырех винтов.

На лицевой панели расположены следующие светодиодные индикаторы:

  • "Сеть", свечение которого указывает о наличии сетевого напряжения и о нормальной работе встроенного блока питания прибора
  • "Уровень 1", "Уровень 2", "Уровень 3", - сигнализирующие о срабатывании датчика соответствующего уровня.

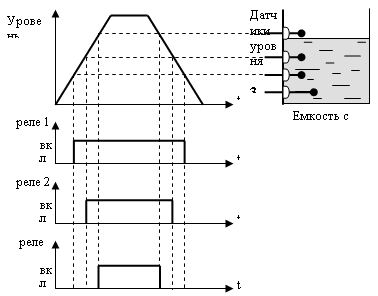

Диаграмма зависимости работы реле от уровня жидкости (при использовании кондуктометрических зондов) приведена на рисунке.

Особенности модуля контроля уровня УМКУ:

  • Потребляемая мощность, не более: 3 Вт.
  • Относительная влажность воздуха (при 25°С): 30…80%.
  • Температура окружающей среды: -20…+50°С.
  • Атмосферное давление: 86…107 кПа.
  • Количество каналов контроля уровня: 3.
  • Напряжение питания датчиков уровня, не более: 6 В.
  • Время задержки срабатывания реле, не более: 2 с.
  • Количество выходных реле: 3.
  • Максимальный ток коммутации контактов реле, не более: 7 А.
  • Максимальное напряжение на контактах, не более: 250 В, 50 Гц.
  • Средний срок службы, не менее: 10 лет.

Технические характеристики

Климатическое исполнение (диапазон рабочих температур) УХЛ4
Исполнение по степени защиты IP54
Питание ~220 В
Габариты 138х105х59 мм
Вес 0,8 кг
