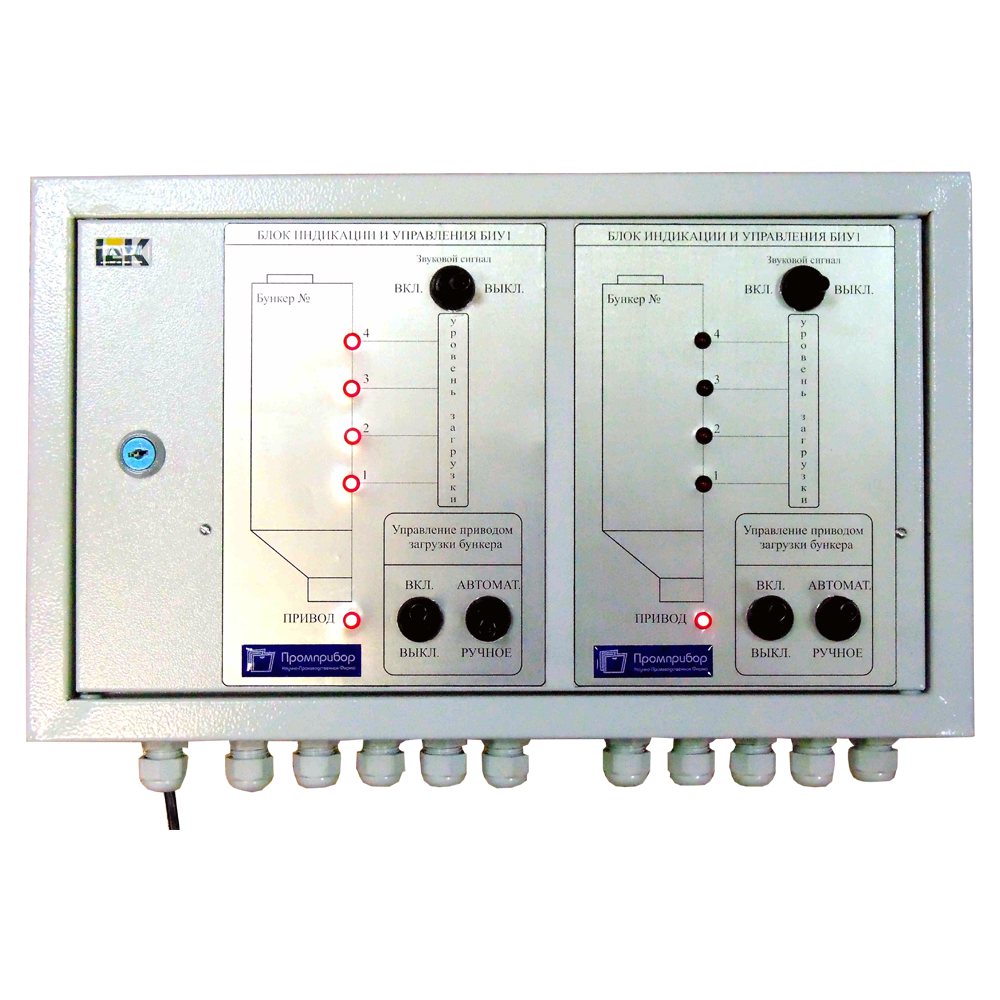

БИУ-1 блок индикации и управления

Скачать PDF

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Описание

Блок индикации и управления загрузкой бункера БИУ-1 предназначен для питания удаленных датчиков (сигнализаторов уровня СКАТ-5-С, СКАТ-5Ш-С, СКАТ-5Т-С, СКАТ-5-Ж, СКАТ-5М, СКАТ-5Ex-С, СКАТ-5Ex-Ж), отображения состояния датчиков, формирования алгоритма управления загрузкой или выгрузкой бункера, формирования сигнала аварии (светового и звукового).

БИУ-1 применяется в составе системы контроля уровня с использованием сигнализаторов уровня серии СКАТ или других сигнализаторов уровня с дискретным выходным сигналом (контактами реле, транзистором с открытым коллектором, оптореле и т.д.).
Области применения БИУ-1 полностью соответствуют областям применения сигнализаторов – датчиков уровня сыпучих и жидких материалов и включают в себя:

  • Пищевую, химическую, нефтехимическую промышленность.
  • Черную, цветную, порошковую, гидрометаллургию.
  • Стройиндустрию, производство асфальта, гипсовые заводы, заводы по производству строительных смесей.
  • Производство медпрепаратов, химических волокон, пластмасс и т.д.

Выполняемые функции:

  • Электропитание удаленных датчиков уровня.
  • Индикация состояния удаленных датчиков уровня (передняя панель блока).
  • Управление устройствами наполнения бункера (емкости)- насосами, пневмотранспортом, конвейером, шнеком и т.д. в ручном режиме с помощью контактов мощного реле, включаемого с передней панели блока.
  • Управление устройствами наполнения бункера (емкости)- насосами,пневмотранспортом, конвейером, шнеком и т.д. в автоматическом режиме по одному из двух алгоритмов управления.
  • Аварийная звуковая сигнализация переполнения или опустошения бункера.
  • Защита удаленных датчиков по питанию от короткого замыкания и высокого напряжения.

Состав БИУ-1:

  • Корпус металлический ЩРн-18з-1 36 (ТУ 3439-001-18461115-2009).
  • Блок питания и реле серииPSM/4R-36-24 (ПИМФ.436534.001).
  • Установочные элементы.

Технические характеристики

Климатическое исполнение (диапазон рабочих температур) УХЛ3
Исполнение по степени защиты IP30
Питание =24 В, ~220 В
Габариты 265х440х120 мм
Вес 4,1 кг
