ВС-Ш-40 сигнализаторы шкальные

Скачать PDF

Режим работы: Непрерывное слежение

Тип контролируемой среды: Вязкая, Жидкая

Маркировка взрывозащиты: 1ExsIIT3

Описание

Сигнализаторы шкальные ВС-Ш-40 предназначены для работы в измерительных системах «СЕНС» совместно с преобразователями магнитным поплавковыми ПМП-118, -128, -138, -201 и осуществляет световую индикацию процентного заполнения резервуара в диапазоне от 0% до > 97,5% (шаг индикации заполнения 1,25%).

Устройство, принцип работы

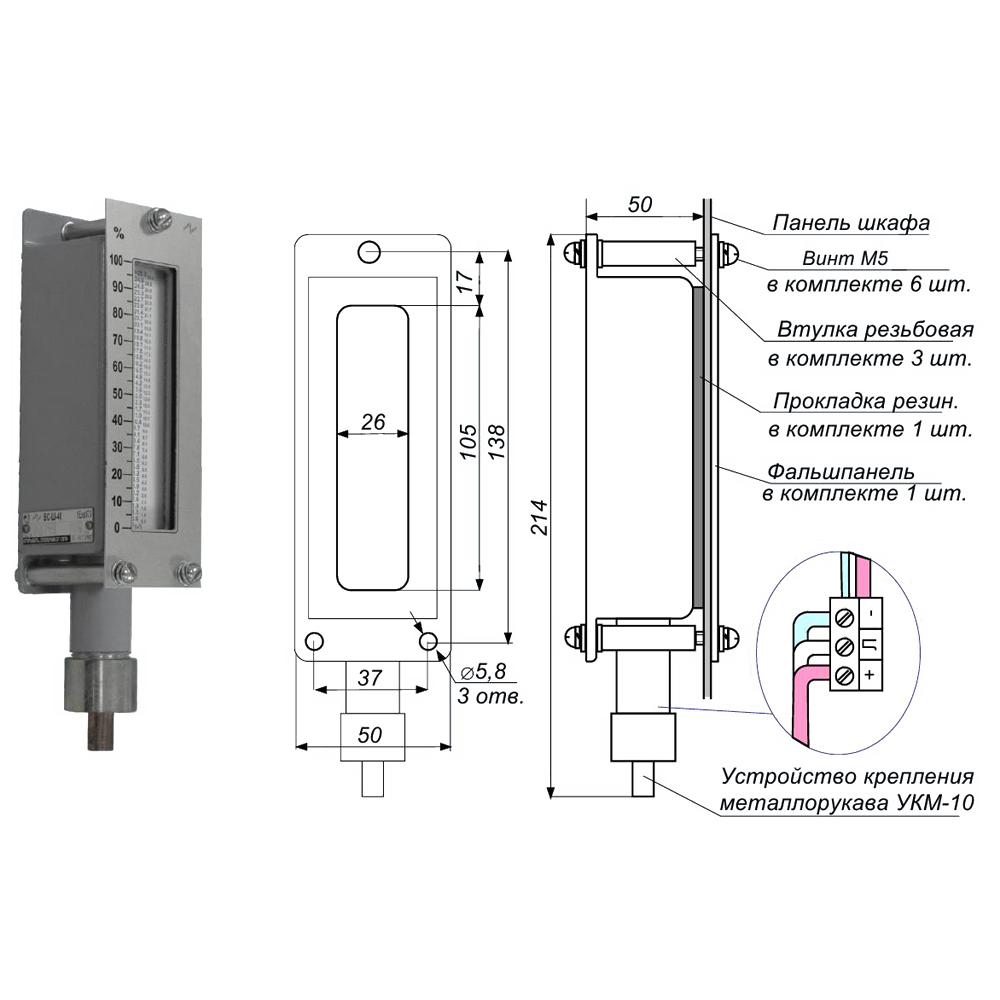

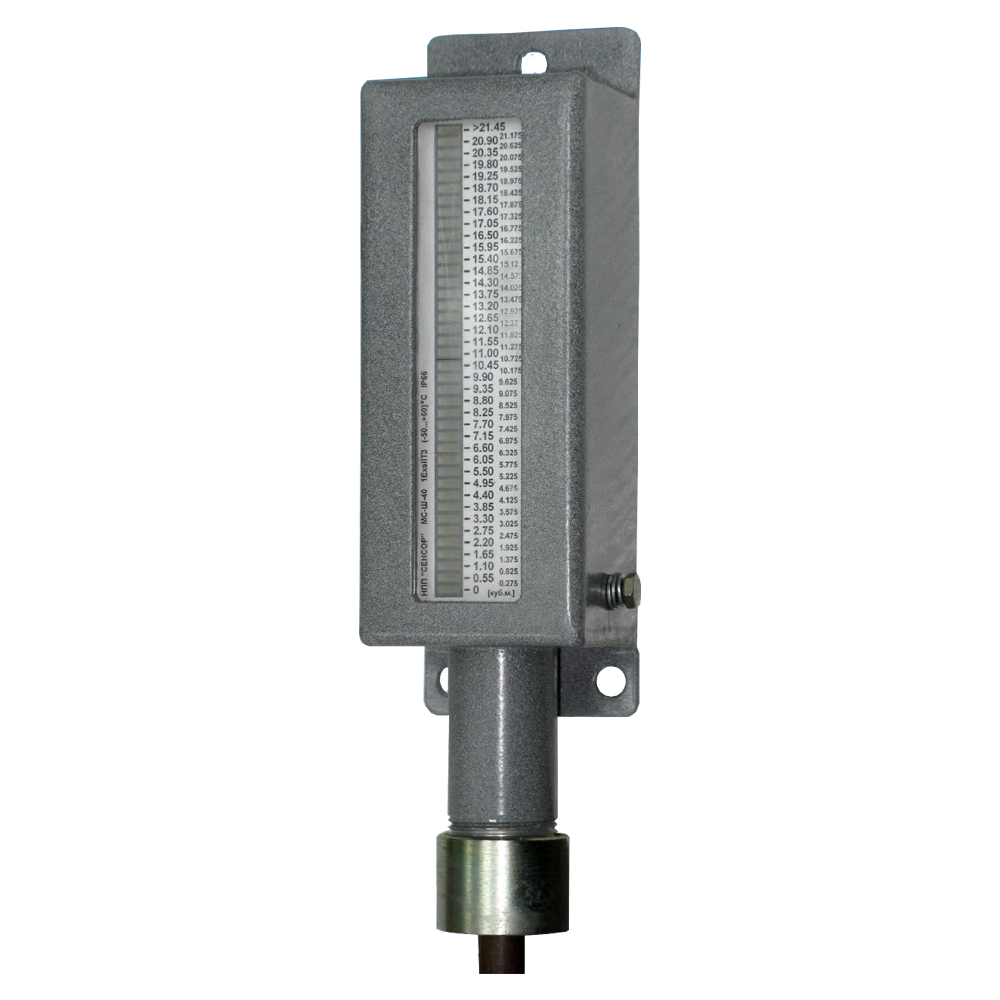

Сигнализаторы ВС-Ш-40 выполнены в кожухе из алюминиевого сплава, залитом эпоксидным компаундом. Шкала сигнализатора имеет 40 светодиодов красного цвета. Шкалы по умолчанию выполняется в диапазоне 0...100%; по заказу - в единицах объема. Для крепления врезкой в щит сигнализатор  может комплектоваться фальшпанелью и крепежом.

Поставляется с присоединенным кабелем длиной 1,5 м (другая длина – по заказу). Предусмотрена возможность замены кабеля - в кабельном вводе расположены винтовые клеммные зажимы. Выбор режима индикации («световой столбец» или «светящаяся точка») осуществляется поднесением магнита из комплекта сигнализатора к корпусу сигнализатора в указанном в РЭ месте.

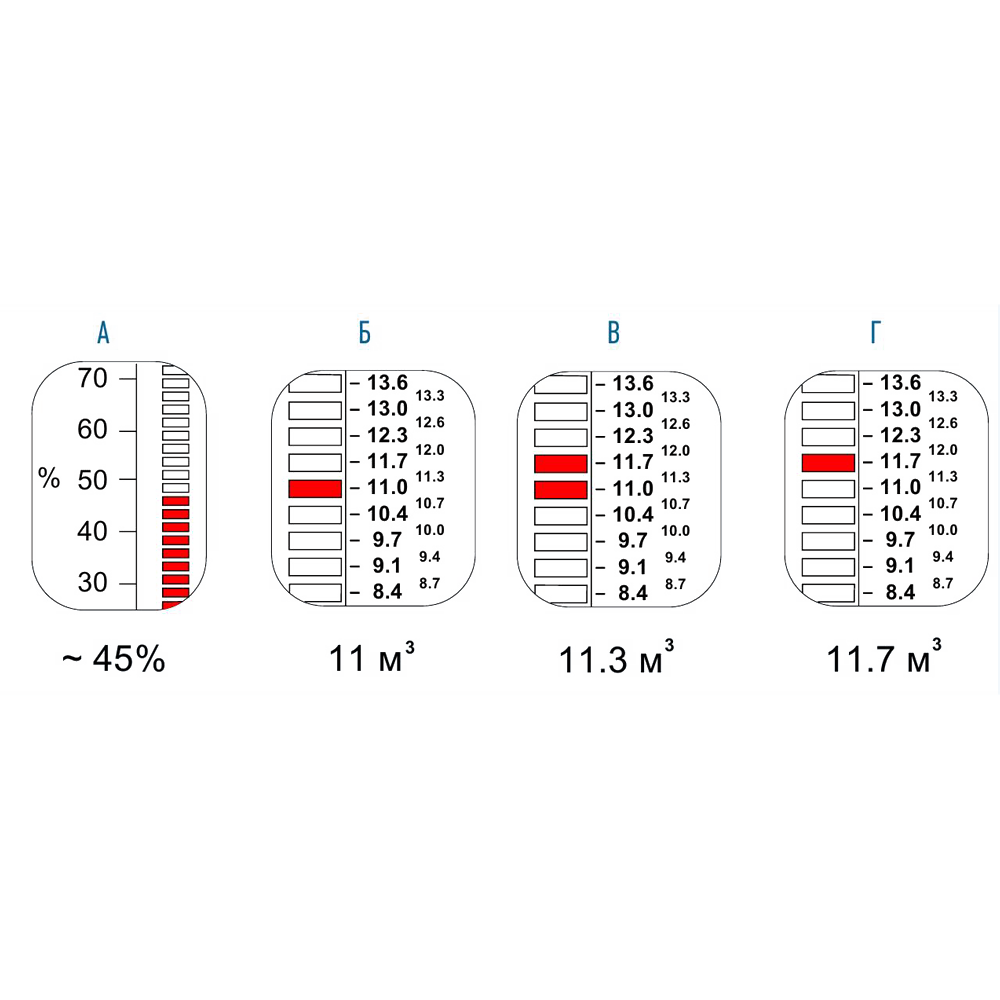

В режиме «световой столбец» индицируется 40 значений, в режиме «светящаяся точка» - 80 значений - за счет индикации промежуточного значения одновременным горением двух светодиодов. Имеется режим «подсветки шкалы» в условиях недостаточной освещенности-когда все светодиоды, кроме показывающих заполнение, светятся малой яркостью для обозначения пределов шкалы .
При неисправности ПМП предусмотрена индикация.

Технические характеристики

Температура контролируемой среды -50...+60°С
Климатическое исполнение (диапазон рабочих температур) УХЛ1
Исполнение по степени защиты IP66
Питание =24 В

Структура обозначения, пример заказа

ВС-Ш-40
П
УК16
L10

Длина присоединенного кабеля: без обозначения - с 1,5 м кабелем; Lхх - c кабелем длиной хх метров

Комплектация кабельного ввода: без обозначения-с устройством УКМ10; УКБК15/УК16-с соответствующим устройством крепления оболочки кабеля

П-наличие комплекта для монтажа на панель/щит: без обозначения-без комплекта; П - c комплектом крепления на панель/щит

Наименование модели

Стандартный комплект поставки

  • Сигнализатор ВС-Ш-40.
  • Магнит плоский D12х2.
  • Кабель трехжильный (установлен в кабельный ввод) длиной согласно кода заказа.
  • Руководство по эксплуатации.
  • Паспорт.
  • Комплект монтажных частей для установки на панель (только для комплектации «П»):
    • втулка резьбовая;
    • винт М5х16;
    • шайба плоская (М5);
    • шайба пружинная (М5);
    • прокладка резиновая;
    • фальшпанель.
  • Втулка уплотнительная под кабель диаметром 8…12 мм (для комплектаций «УКБК15» и «УК16»).
