ВУУК коробки соединительные взрывозащищенные стальные

Скачать PDF

Маркировка взрывозащиты: 1ExdIIBT4, 1ExdIICT4

Описание

Коробки ВУУК предназначены для соединения и разветвления контрольных и силовых кабелей систем автоматики и телемеханики во взрывоопасных зонах.
Область применения - взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты (по заказу может быть изменена на 1ExdIICT4).

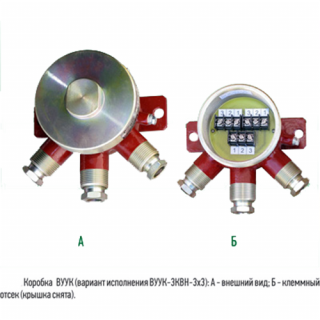

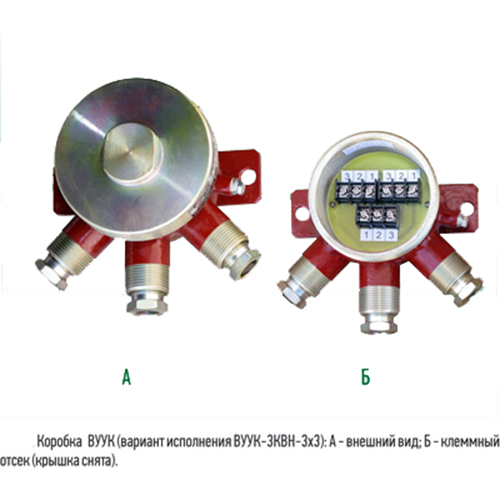

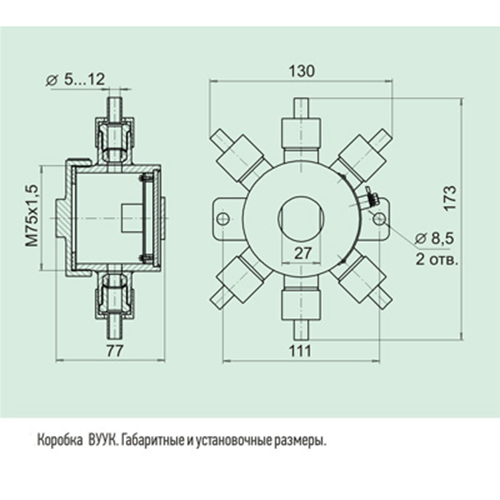

Устройство соединительных коробок ВУУК
Кабельные вводы вварены в корпус (по умолчанию в заказе в коробках применяются кабельные вводы D12). Герметичность корпуса обеспечивается резиновыми уплотнениями крышки и кабельных вводов. Корпус имеет два зажима заземления (внутренний и внешний). Крепление корпуса: две внешние монтажные точки. Применяемые кабели - круглого сечения. Соединение проводов кабелей взрывозащищенных коробок ВУУК осуществляется к винтовым клеммным зажимам - два провода сечением до 2 мм2 в каждый зажим.

Технические характеристики

Материалы изготовления Сталь 09Г2С
Климатическое исполнение (диапазон рабочих температур) УХЛ1
Исполнение по степени защиты IP66

Структура обозначения, пример заказа

ВУУК
-3КВ
-4х3
-СВ

Наличие устройства крепления защитной оболочки кабеля

Наличие смотрового окна (диаметр 45 мм)

Число клемм (схема соединения)

Число и расположение кабельных вводов

Наименование модели

Варианты исполнений

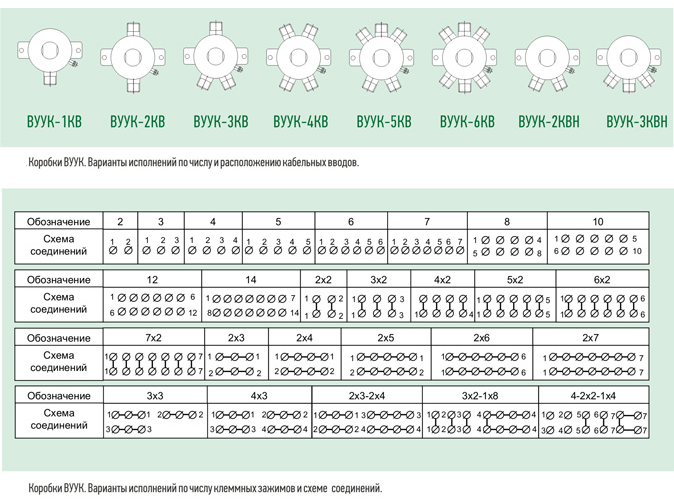

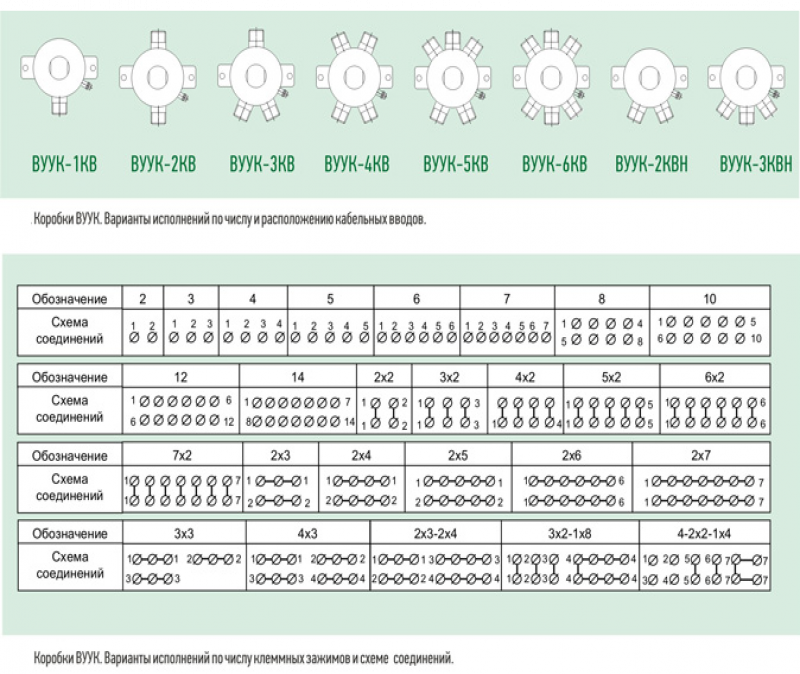

Структура обозначения коробок ВУУК показана на рисунках, в которой:
- Число и расположение кабельных вводов;
- Число клемм - от 0 до 14. Возможны следующие варианты схем соединений:
а) При указании числа "2 … 14" устройство поставляется с платой, на которой установлено соответствующее число клеммных зажимов, электрически не соединенных между собой.
б) При указании "n х m" (n - число электрических цепей, m – число клеммных зажимов в каждой цепи) выполняются электрические соединения клеммных зажимов со стороны печатных проводников платы.
в) Комбинированное исполнение, сочетающее б) и в) варианты.
г) При указании "0" устройство поставляется без платы клеммных зажимов.
