РОС-301 регуляторы-сигнализаторы уровня кондуктометрические

Скачать PDF

Тип: Стационарный/Многоканальный

Режим работы: Сигнализация предельных значений

Принцип действия: Кондуктометрический

Тип контролируемой среды: Жидкая

Маркировка взрывозащиты: Нет

Описание

Электронные регуляторы-сигнализаторы уров­ня РОС-301 предназначены для сигнализации и поддержания в заданных пределах уровня элек­тропроводных жидкостей в трех точках в одном или различных резервуарах, приборы РОС-301-А - для контроля и управления технологическими процессами на объектах атомной энергетики (0АЭ).

По устойчивости к климатическим воздей­ствиям регуляторы РОС-301 работают при температуре окружающего воздуха -50...+70°С (датчик) и -50...+60°С (передающий преобразователь), и относи­тельной влажности 98% при температуре +35°С.

Регуляторы-сигнализаторы РОС-301-А относятся к элементам нормальной эксплуатации (УСНЭ) и управляющих систем безопасности (УСБ), классам безопасности: 3Н, 3НУ, 4Н - по ПНАЭ Г-01-011-97; категория сейсмостойкости IIб по НП-031-01.

Выходной сигнал - переключающие контакты реле.
Нагрузка на контакты выходного реле:

  • ток, А 0,5-2,5
  • частота, Гц 50, 60
  • напряжение, В 12-250

Верхнее значение сопротивления срабатывания - 5000 Ом
Длина линии связи между датчиками и пере­дающим преобразователем при сопротивле­нии каждой жилы до 20 Ом - 1000 м.

Работа регулятора-сигнализатора уровня РОС-301:

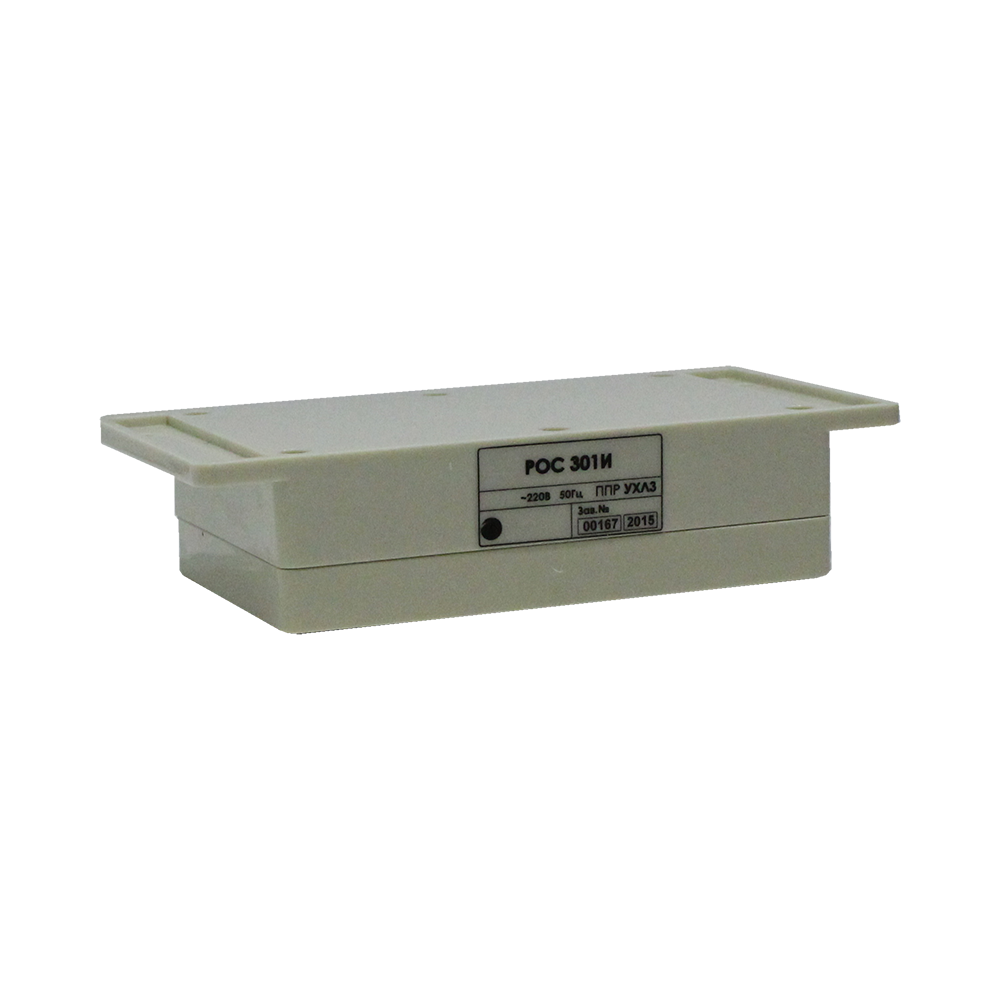

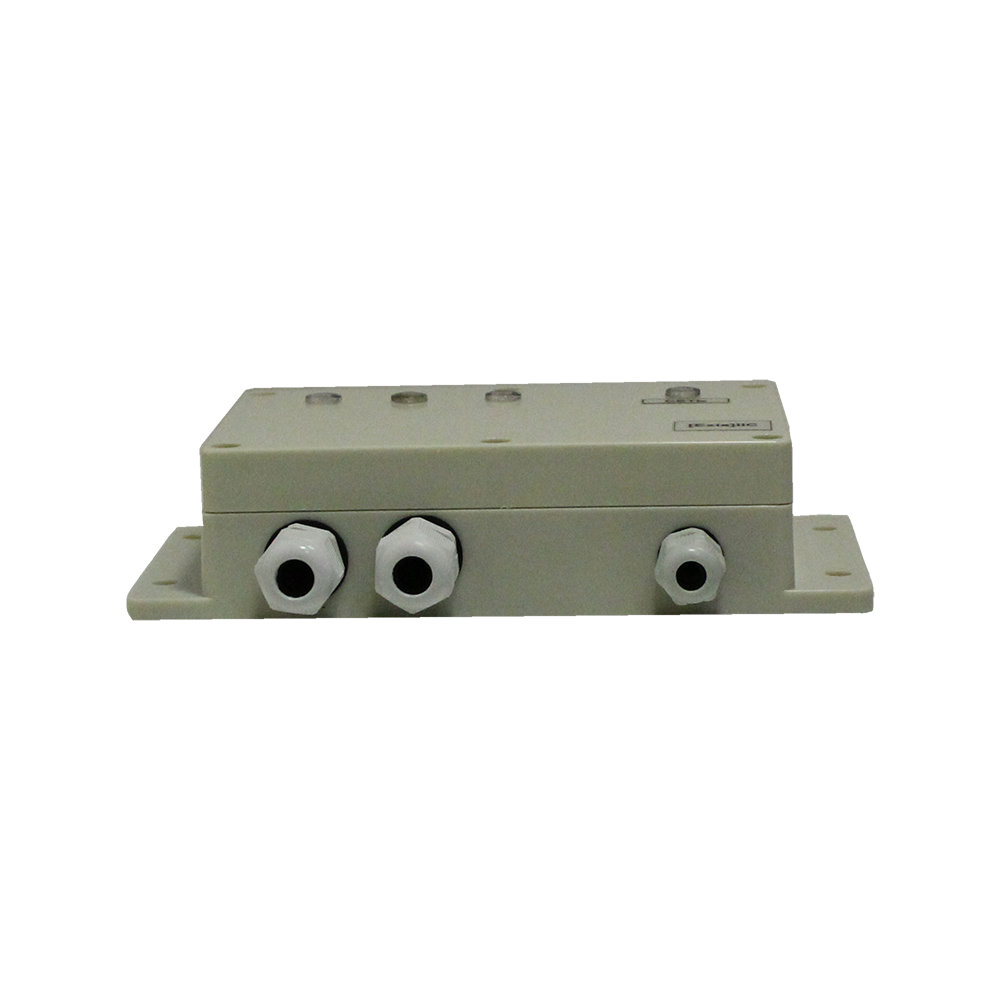

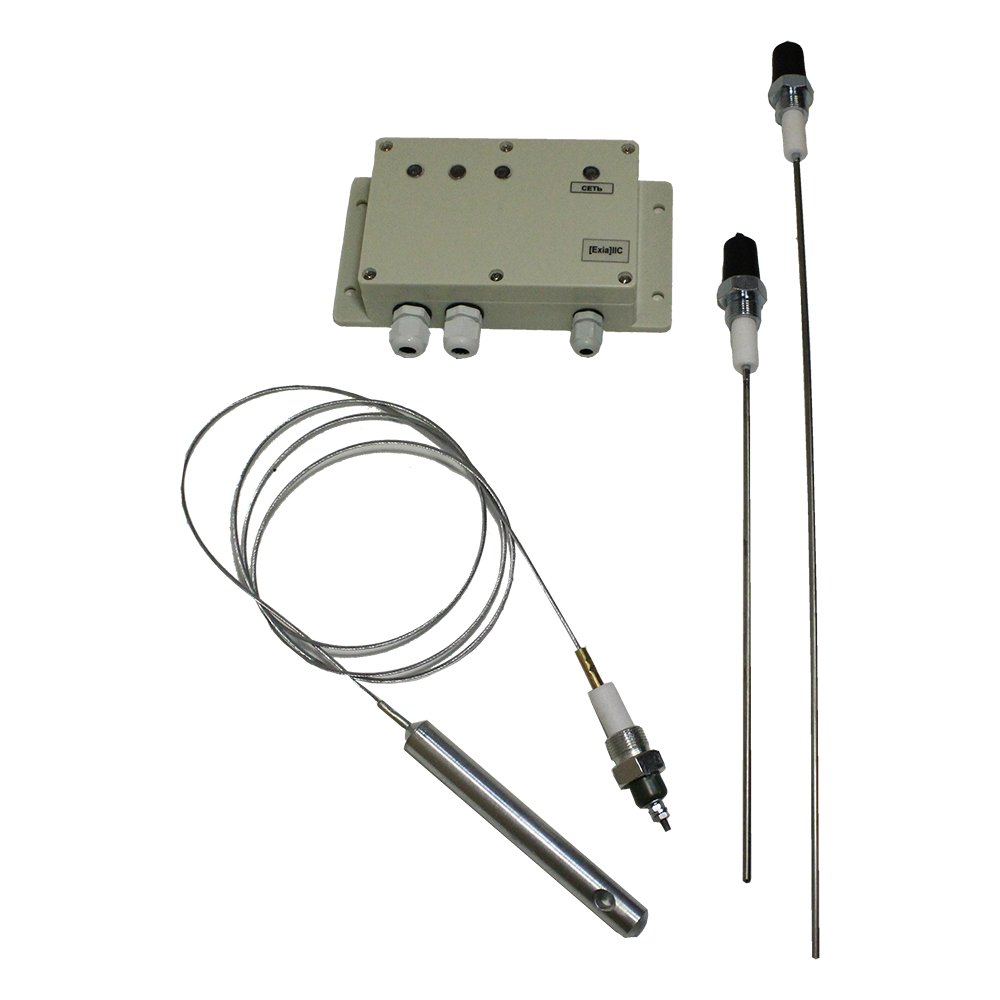

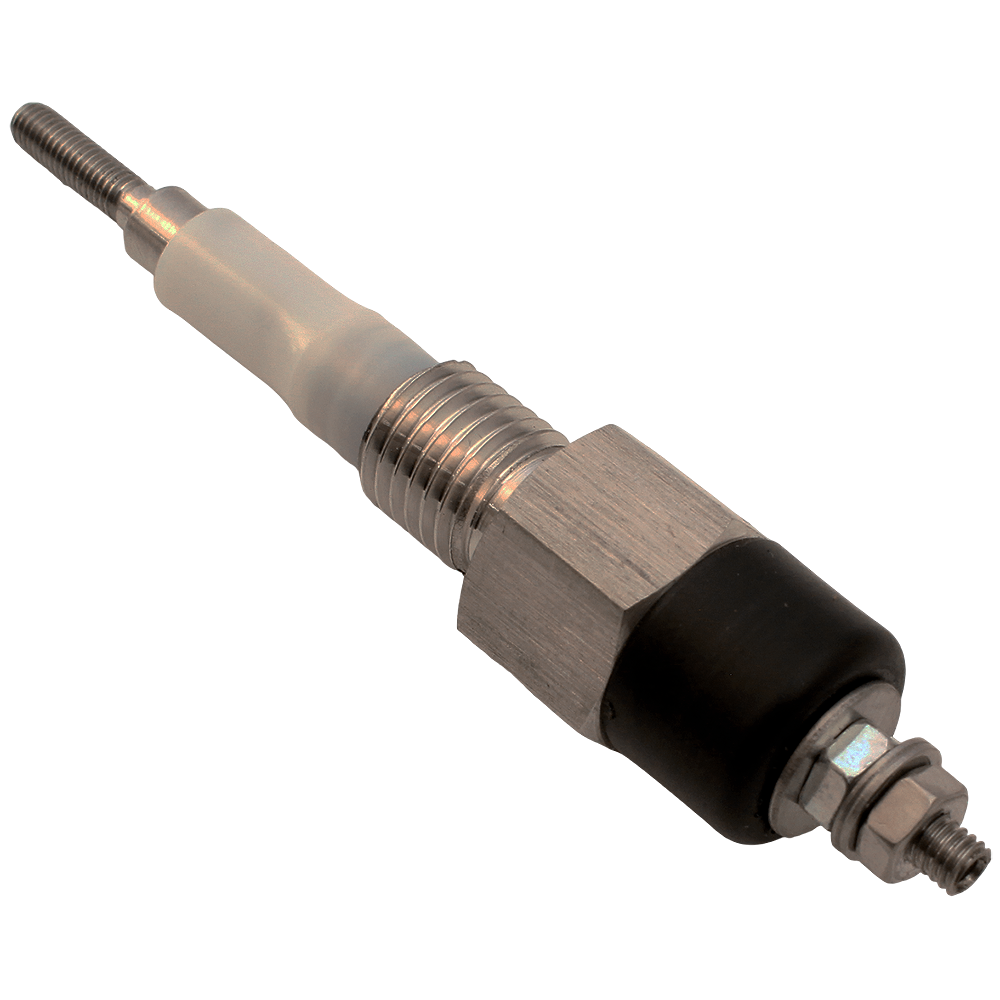

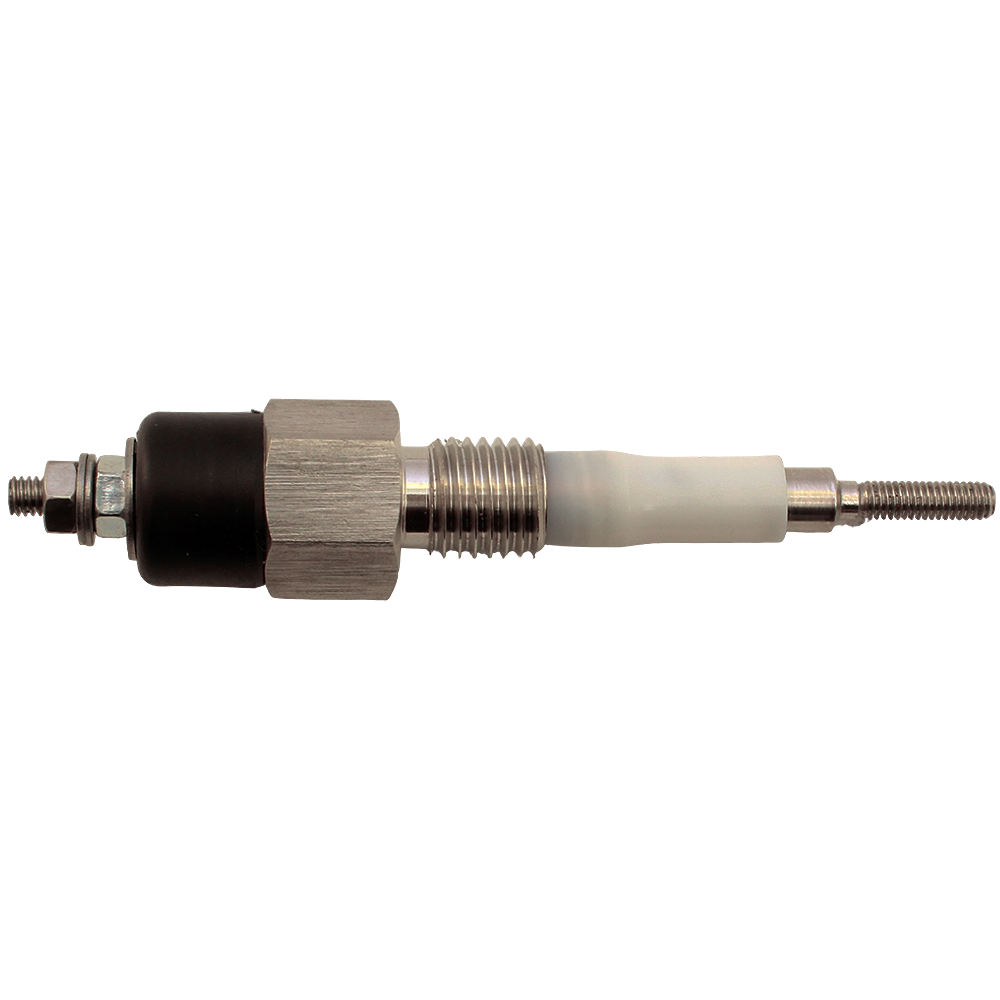

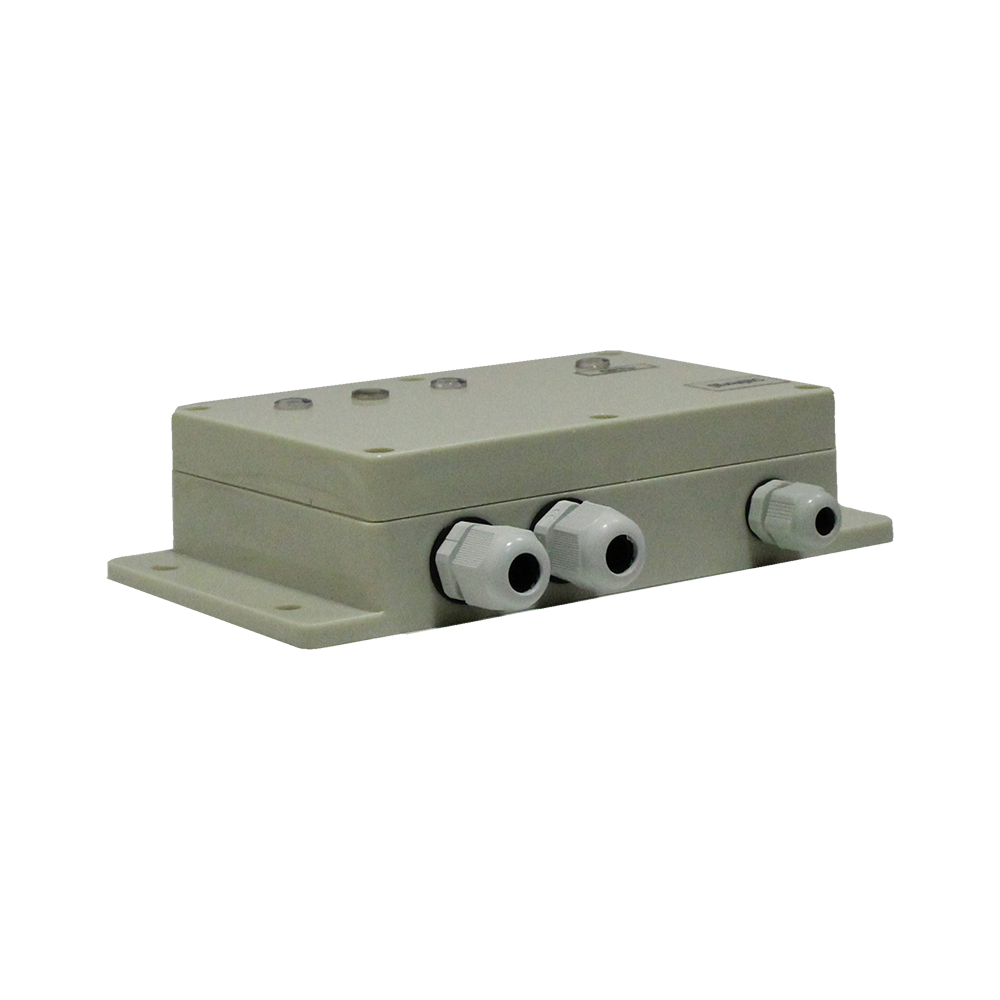

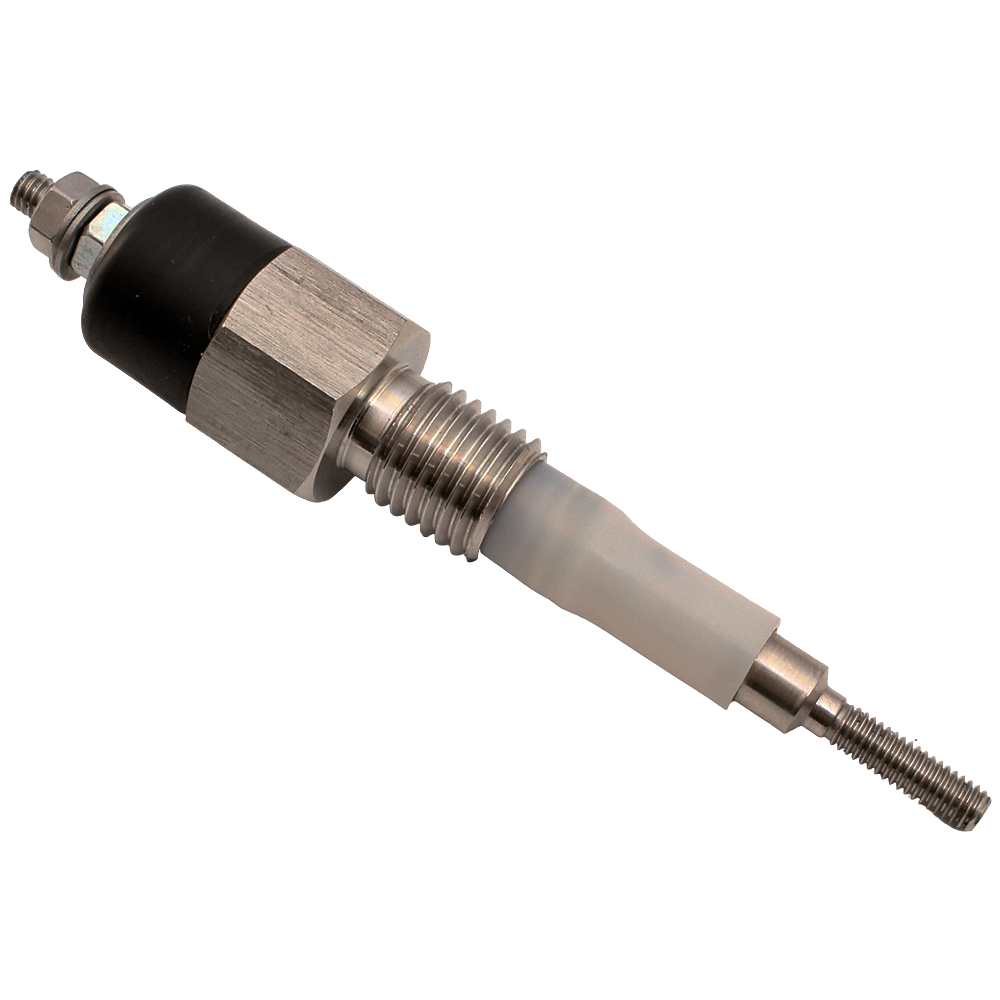

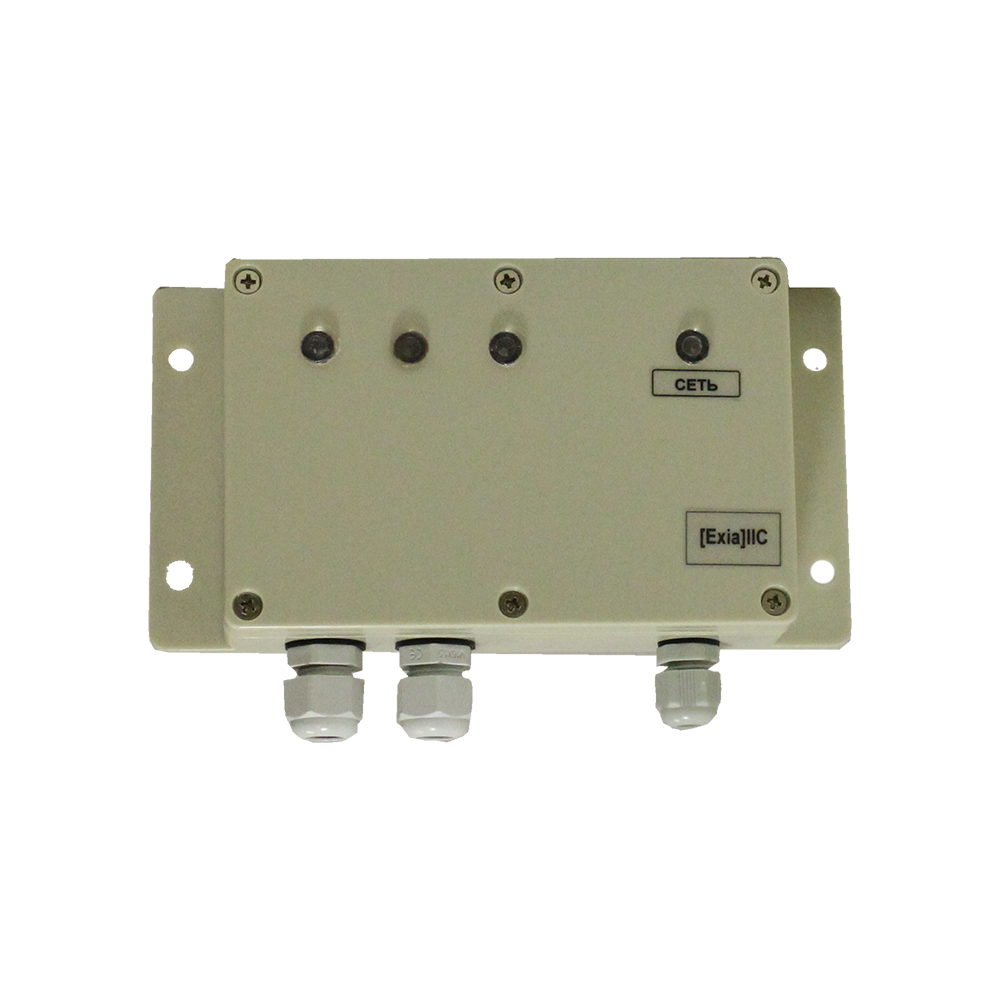

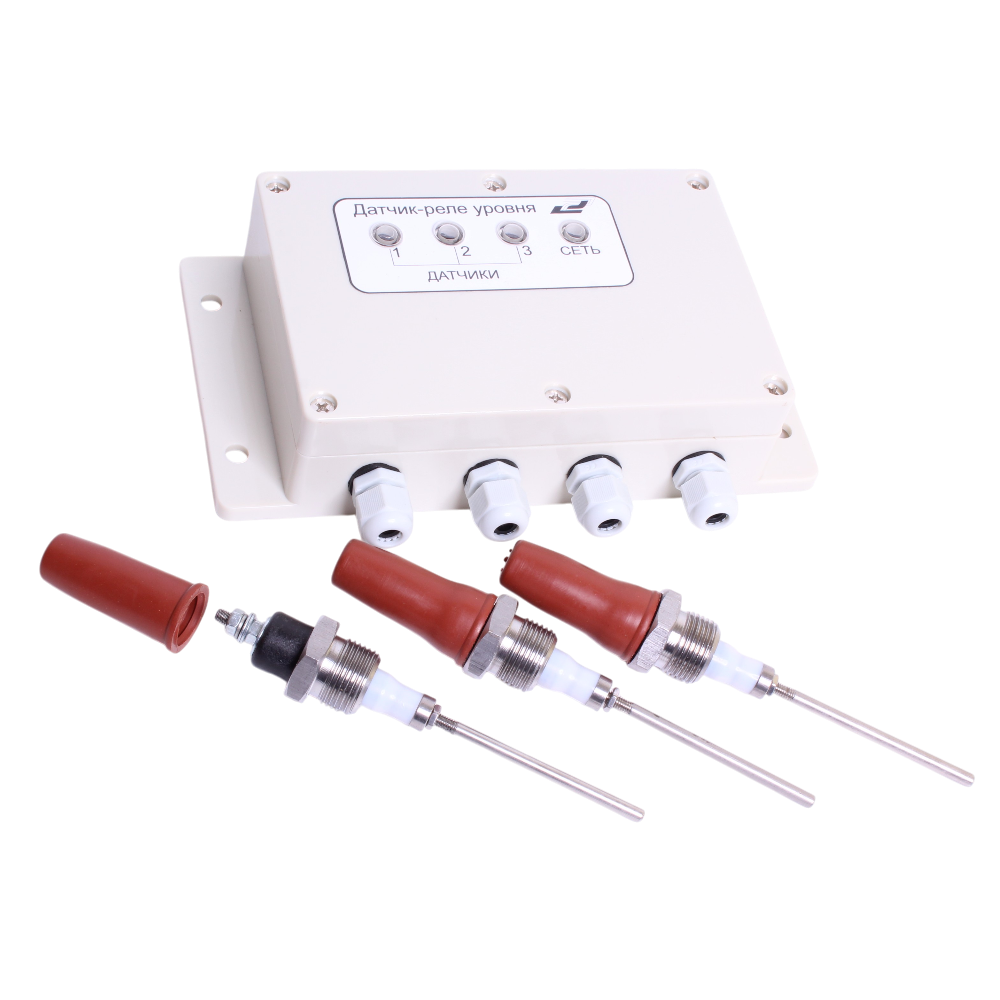

Приборы состоят из преобразователя переда­ющего и трех датчиков. Датчик РОС-301 состоит из корпуса, чувстви­тельного элемента (погружаемая в жидкость часть датчика) и колпачка, служащих для уплотнения сигнального провода, подключаемого к выводу чувствительного элемента.

Принцип действия приборов основан на преоб­разовании изменения электрического сопротив­ления между электродом датчика и стенкой резервуара в электрический релейный сигнал.
Кондуктометрические сигнализаторы РОС-301 имеют три независимых канала, поз­воляющих контролировать три уровня жидкости в одном или разных резервуарах.

Технические характеристики

Выходные сигналы Релейный
Температура контролируемой среды до 250°С
Давление контролируемой среды До 6,3 МПа
Материалы изготовления Фторопласт 4 ГОСТ 10007; Фторопласт 40 ЛД-2 ТУ301-05-17-89; Керамика
Климатическое исполнение (диапазон рабочих температур) УХЛ2, УХЛ3, УХЛ4
Исполнение по степени защиты IP54
Питание ~220 В
Вес Преобразователь передающий: 1,0 кг; Датчики: 0,65 кг

Структура обозначения, пример заказа

РОС-301
-УХЛ3.1
-1
0,1
/0,25
/0,6

Длина погружаемой части 3-го датчика

Длина погружаемой части 2-го датчика

Длина погружаемой части 1-го датчика

Модификация датчика по таблице "Варианты исполнения"

Климатическое исполнение

Наименование модели

Варианты исполнений

Наименование

Материал датчики

Параметры контролируемой среды



Материал электрода, погружаемого в контролируемую среду

Материал изолятора

Температура контролируемой среды, 0С,
не более

Рабочее давление,
МПа,
не более

Удельная проводимость, см/м,
не менее

Длина погружаемой части датчика, L, м

Исполнение

РОС-301

Сталь12Х18Н10Т

Фторопласт 4 ГОСТ 10007 или фторопласт 40 ЛД-2 ТУ301-05-17-89

200

2,5

0,015

0,6 при вертикальном монтаже или 0,1 при горизонтальном монтаже

1; 3

Керамика

250

6,3

4.1

2,5

4.2

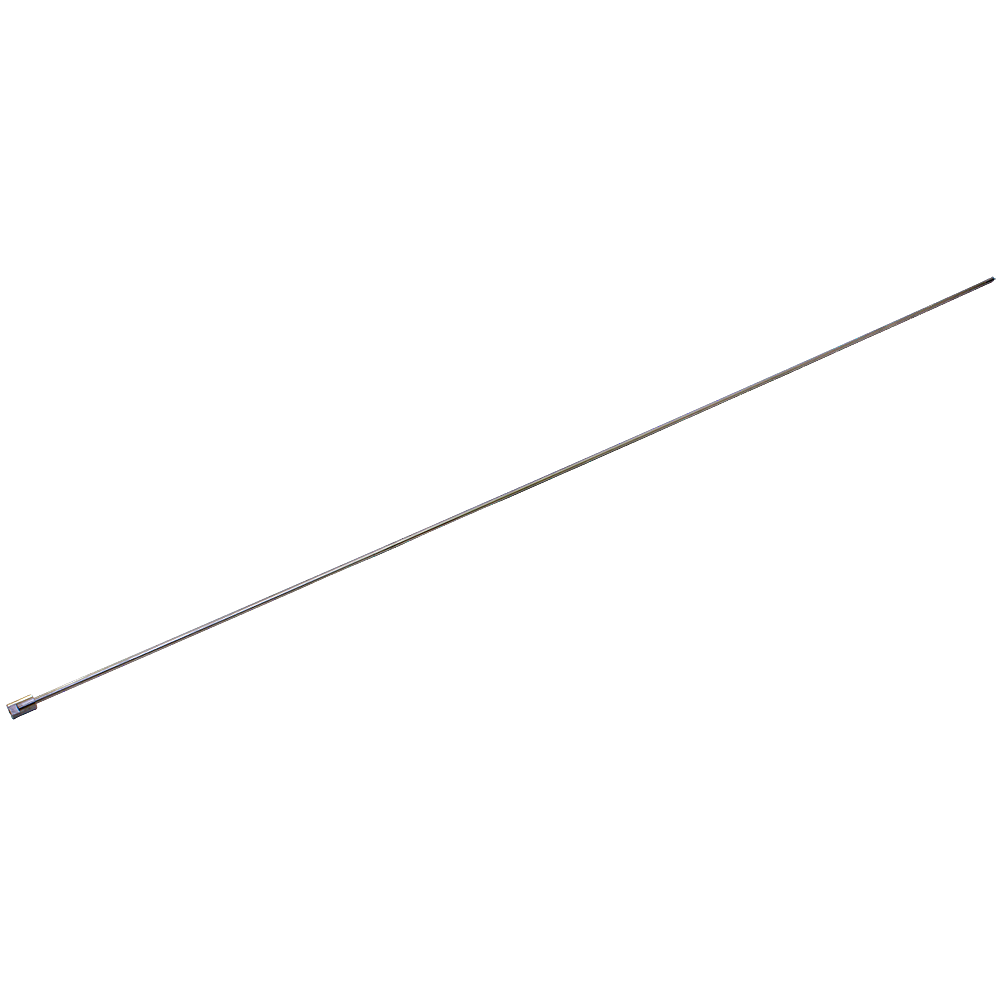

Примечание. При необходимости потребитель может уменьшить или увеличить длину электрода до требуемой по условиям работы, но не более 5 м. При этом удлиняющий стержень может быть любого сечения площадью не менее площади сечения основного электрода, из материала, стойкого к контролируемой среде.

Стандартный комплект поставки

  • Передающий преобразователь.
  • Датчик - 3 шт.
  • Паспорт.
  • Руководство по эксплуатации - 1 экз. на 10 приборов (1 экз. в один адрес).
