LLT-RS уровнемеры поплавковые потенциометрические

Скачать PDF

Тип: Стационарный/Одноканальный

Режим работы: Непрерывное слежение

Принцип действия: Поплавковый магнитный

Тип контролируемой среды: Вязкая, Жидкая

Маркировка взрывозащиты: 0ExiaIICT6, 1ExdIICT6

Описание

Потенциометрические поплавковые уровнемеры LLT-RS предназначены для непрерывного контроля уровня жидкости в закрытых или открытых резервуарах, аппаратах и ёмкостях, работающих под атмосферным или избыточным давлением как на месте, так и удаленно через систему РСУ.

Область  применения
Датчики LLT-RS используются в системах визуального и/или автоматического контроля, регулирования и управления технологическими процессами нефтеперерабатывающей, пищевой, химической и других отраслей промышленности.
LLT-RS могут быть использованы как в закрытых помещениях, так и на открытых площадках в широком диапазоне климатических условий. Магнитные уровнемеры предназначены для установки на неподвижных и подвижных объектах, в производственных и судовых условиях, в том числе при наличии вибрации и других негативных факторов.

Принцип действия уровнемеров LLT-RS
Внутри защитной направляющей трубы (в т.ч. гофрированной), выполненной из устойчивого к агрессивной среде материала, находится цепь измерения, представляющая собой резистивно-герконовую цепочку. Магнитное поле поплавка воздействует на герконы и цепь работает по схеме трёхпроводного потенциометра. Напряжение, измеряемое на среднем контакте 2 (коричневый провод) резистивно-герконовой цепочки, пропорционально высоте уровня измеряемой среды. Конструктивно резистивно-герконовые цепочки выполняются со стандартным шагом: 5, 10, 15 и 20 мм.

Технические характеристики

Диапазоны измерений До 6 м
Основная погрешность ±5 /±10 / ±15 мм
Выходные сигналы HART, Токовый 4-20 мА
Температура контролируемой среды -60...+125 °C (NT-стандартное исп.); -100...+85 °C (LT-низкотемпературное исп.); -60...+250 °C (HT-высокотемпературное исп.)
Давление контролируемой среды -0,1…40 МПа
Материалы изготовления Нержавеющая сталь марок 316Ti, 316L; титан 3.7045, hastelloy С, монель (для работы в особо агрессивных средах)
Исполнение по степени защиты IP65, IP68
Питание =24 В
Габариты Не более 120х150х150 мм (электронный блок)
Вес Не более: 50 кг

Структура обозначения, пример заказа

LLT-RS
Т
E50/16/B1
V - 10
L1200/M1000/14
HT - BA
TRH
N
Ex
N

Конструктивное исполнение датчика уровня (подробнее - в Техническом описании)

Одобрения и сертификаты (подробнее - в Техническом описании)

Поплавок (подробнее - в Техническом описании)

Преобразователь (подробнее - в Техническом описании)

Температура измеряемой среды - Электрическое подключение (подробнее - в Техническом описании)

Монтажная длина/Диапазон измерения (подробнее - в Техническом описании)

Материал зонда и присоединительных элементов - Погрешность измерения (подробнее - в Техническом описании)

Присоединение к процессу (подробнее - в Техническом описании)

Вариант монтажного присоединения (подробнее - в Техническом описании)

Наименование модели

Варианты исполнений

Потенциометрические поплавковые уровнемеры LLT-RS имеют два основных конструктивных исполнения:

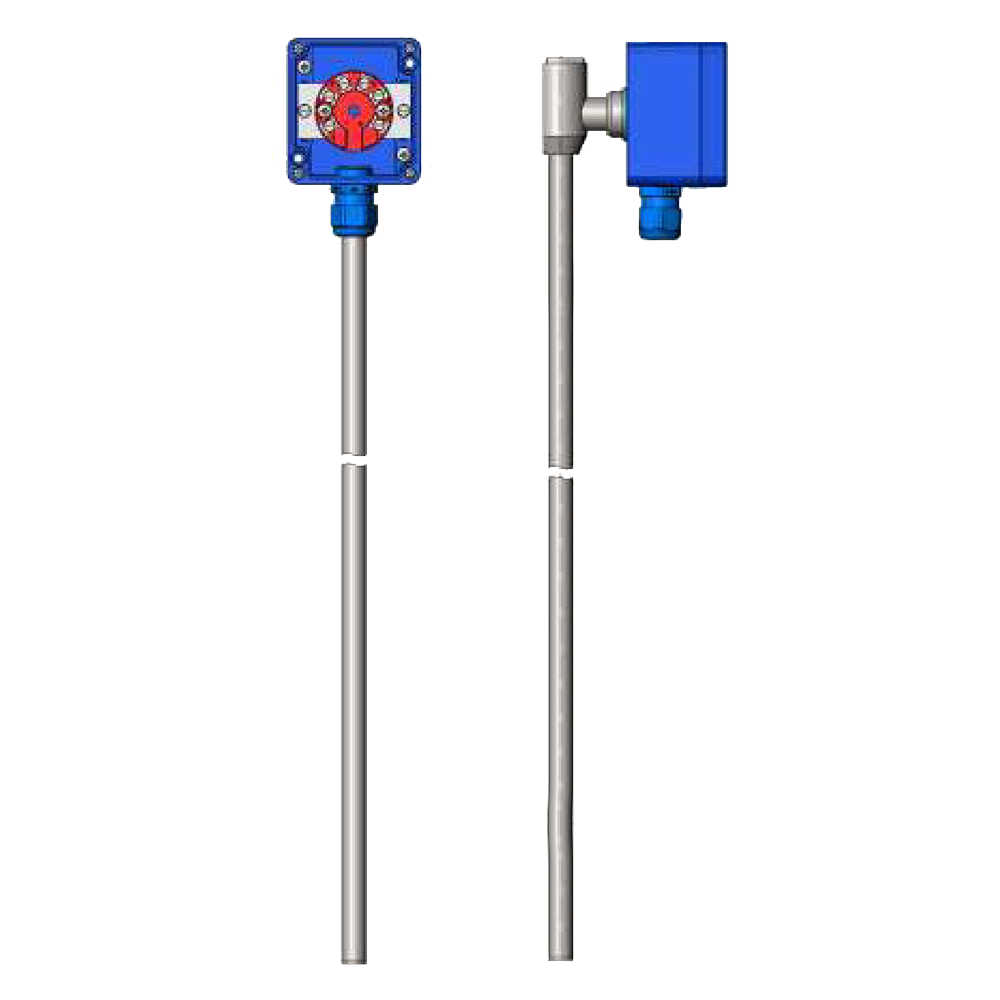

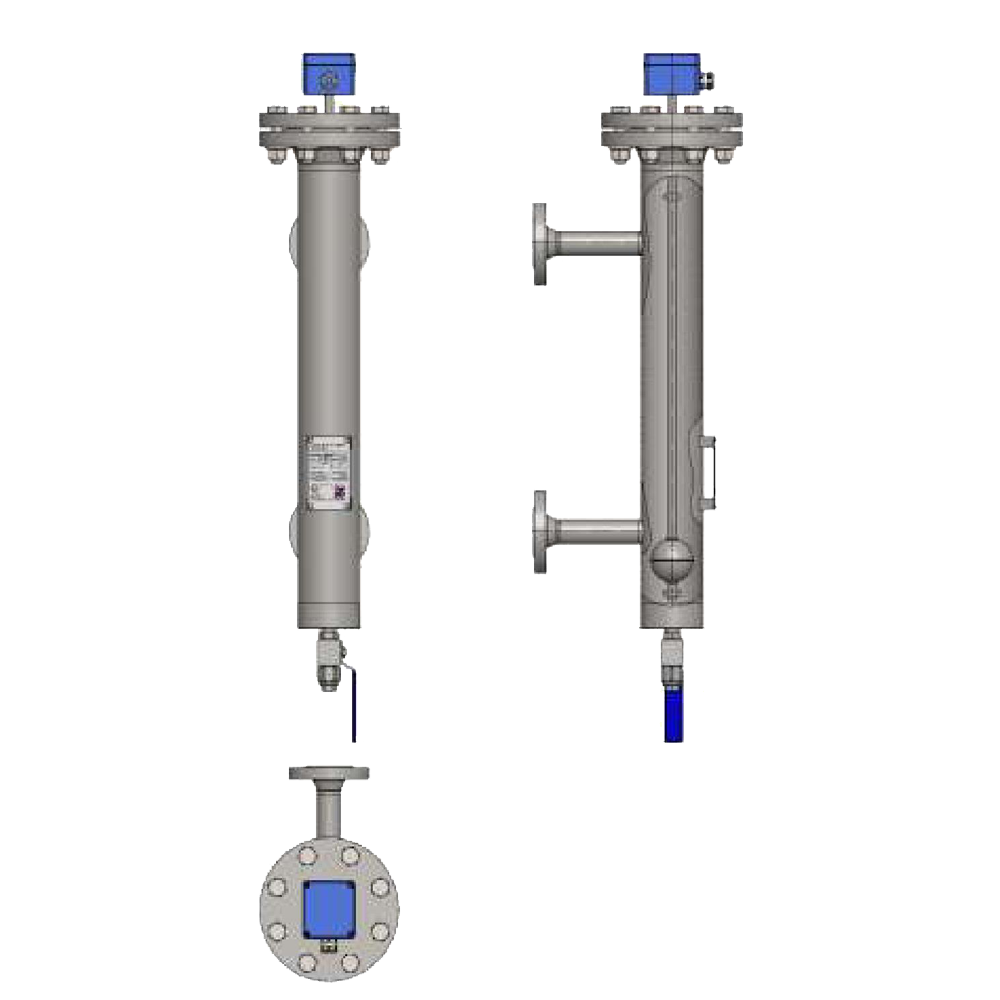

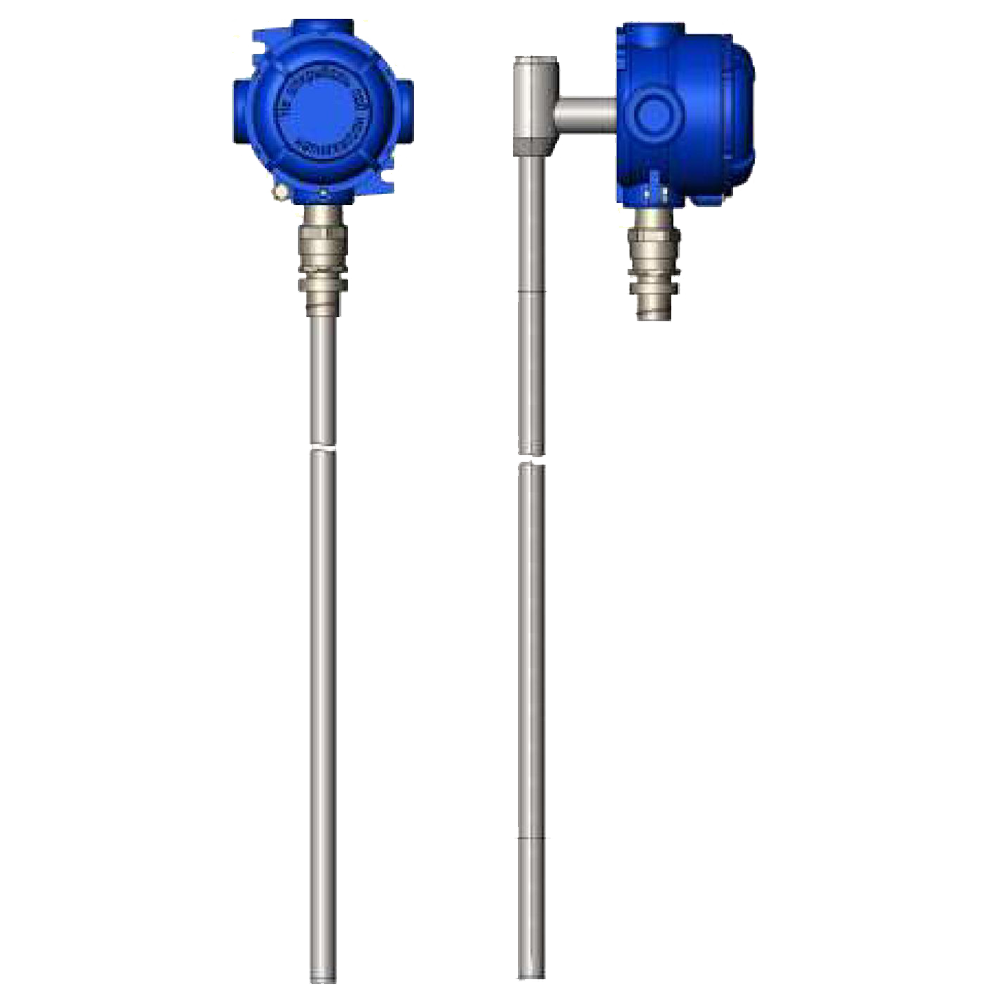

  • Исполнение для совместной работы с выносной камерой указателя уровня LGB (используется поплавок указателя уровня).

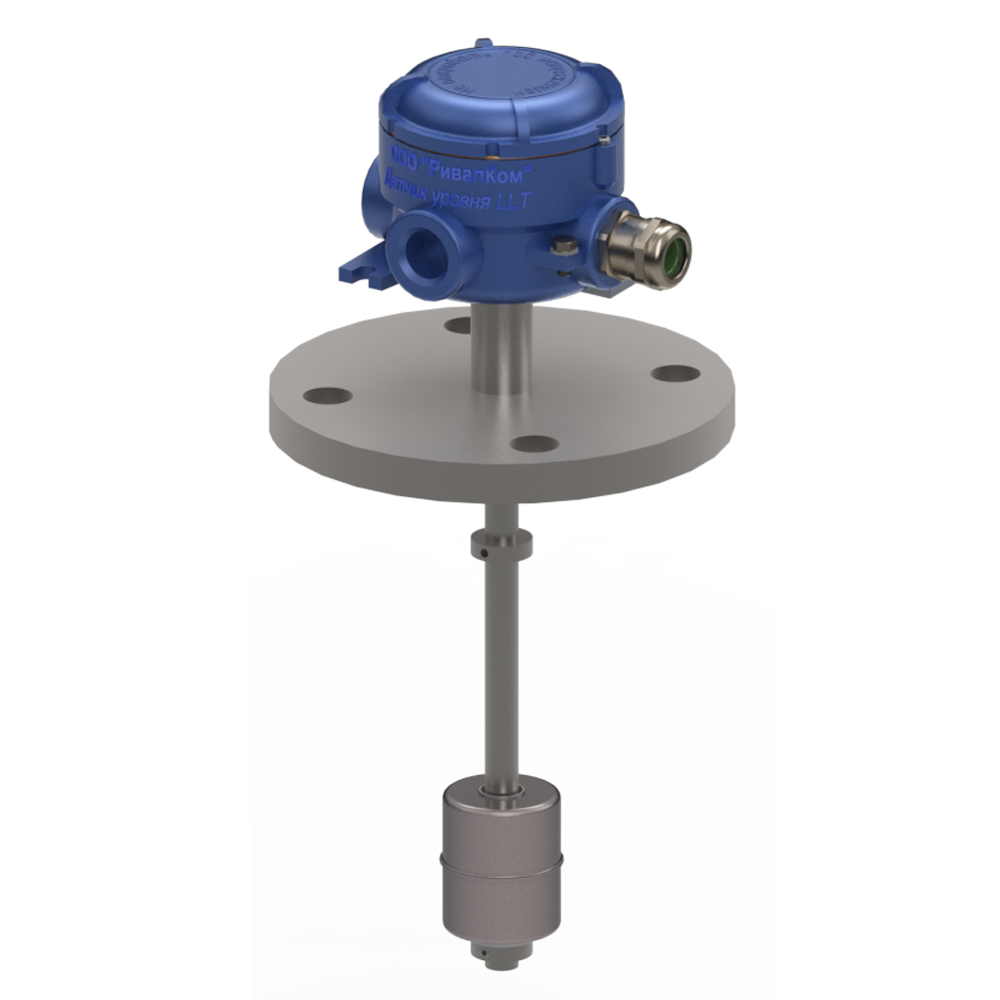

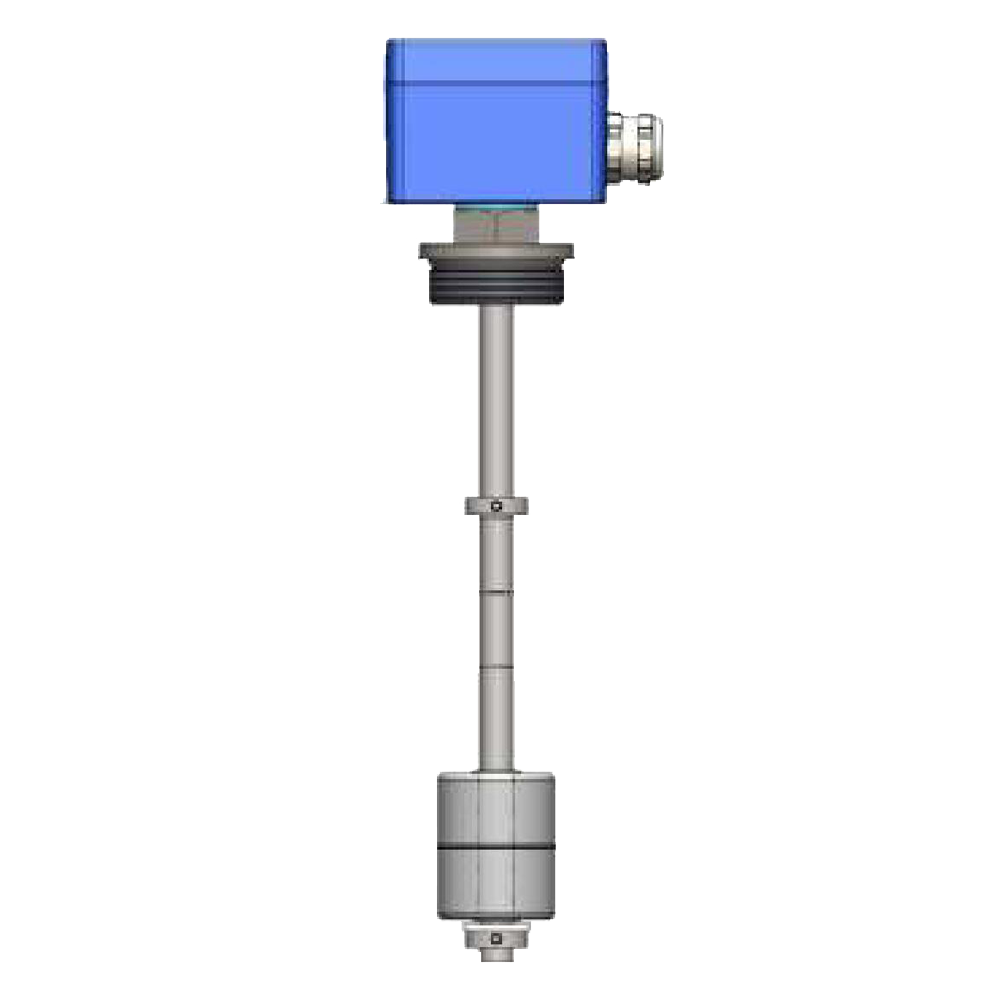

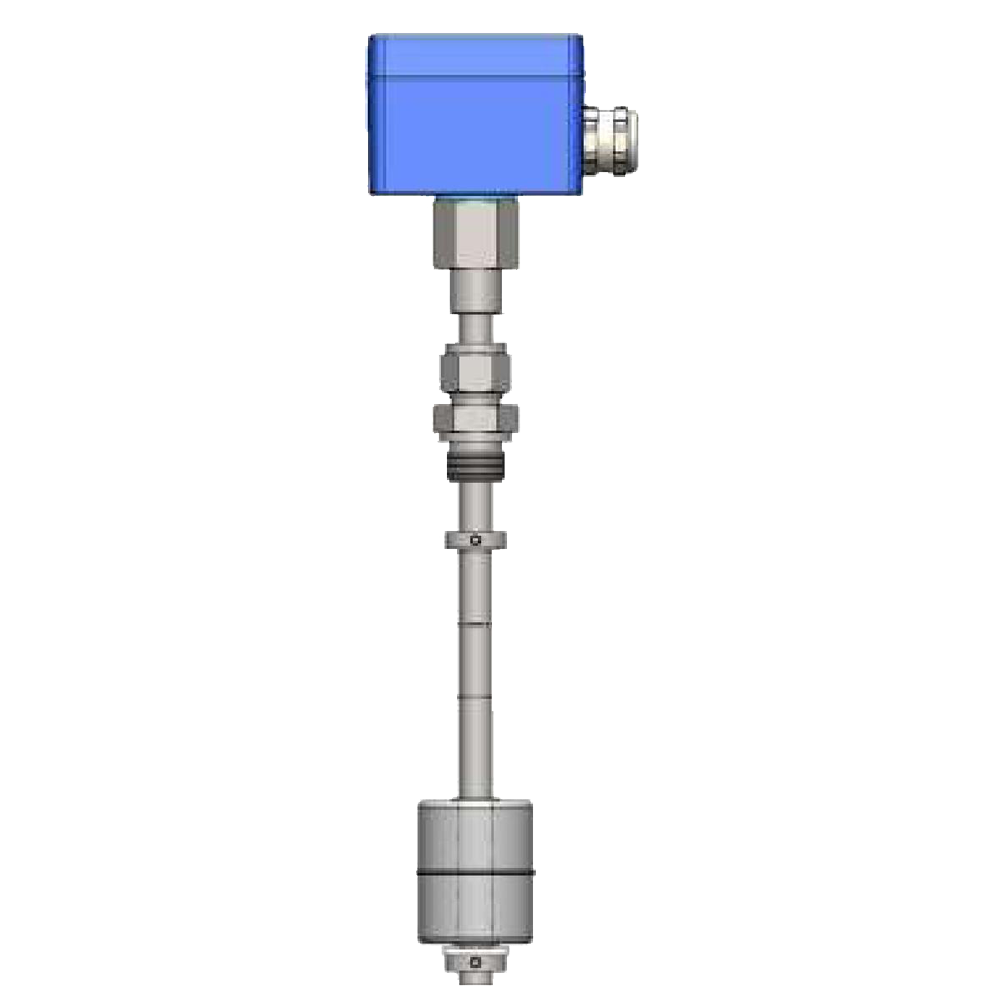

  • Исполнение для непосредственного измерения уровня жидкости в ёмкости с собственным поплавком.
