МС-П-1АНВА-2Р(П)-5Р(НР) сигнализатор уровня поплавковый магнитный для управления насосом

Скачать PDF

Тип: Стационарный/Одноканальный

Режим работы: Сигнализация предельных значений

Принцип действия: Поплавковый магнитный

Тип контролируемой среды: Вязкая, Жидкая

Маркировка взрывозащиты: 1ExdiaIIBT3

Описание

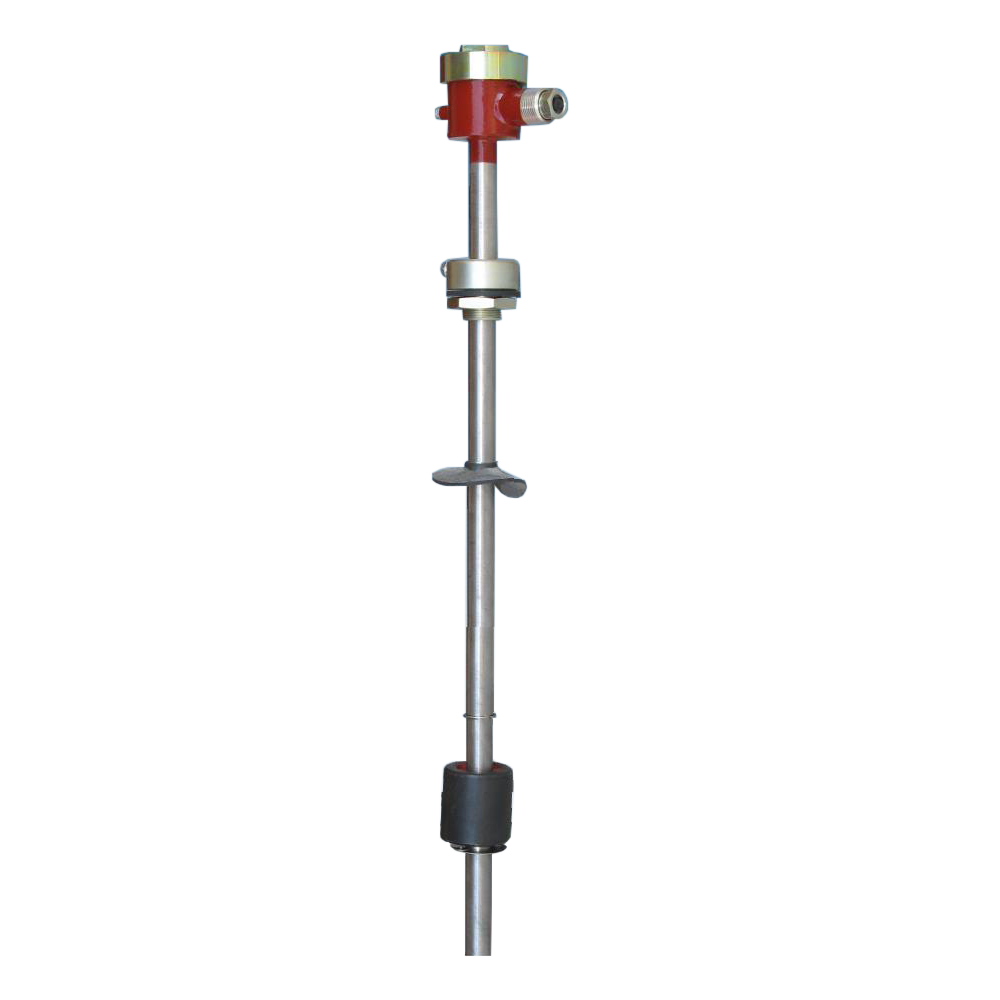

Сигнализатор уровня МС-П-1АНВА-2Р(П)-5Р(НР) в комплекте с уровнемером ПМП-112 предназначен для управления перекачивающим насосом в режиме автоматического наполнения или опорожнения резервуара, и обеспечивает:

  • включение насоса на нижнем (верхнем) уровне,
  • отключение насоса на верхнем (нижнем) уровне;
  • подачу звукового сигнала через пьезозвонок, встроенный в сигнализатор, на  «нижнем аварийном» и «верхнем аварийном» уровнях;
  • индикацию достижения контрольных уровней;
  • контроль и индикацию целостности электрических цепей «датчик-сигнализатор»;
  • мониторинг (дистанционный контроль) состояния уровня жидкости  -  имеется пять групп замыкающих контактов реле.

Устройство и принцип работы сигнализатора

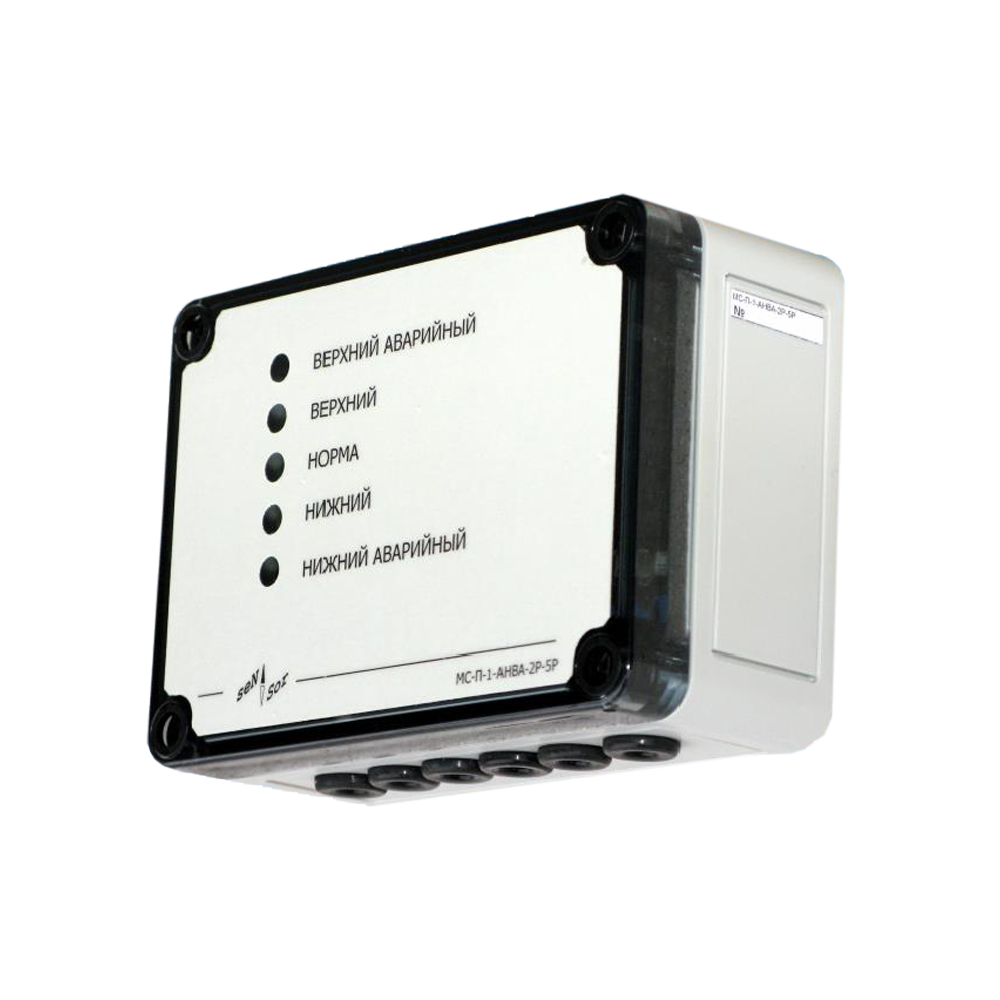

Сигнализатор МС-П-1АНВА-2Р(П)-5Р(НР) выполнен в корпусе из ударопрочного полистирола со съемной лицевой панелью . В корпусе размещены: печатная плата с электронными элементами, светодиодами, пьезозвонком и винтовыми клеммными зажимами. Корпус прибора имеет уплотнения для защиты от влаги и пыли.

Комплект работает в автоматическом режиме «наполнения» или «опорожнения», включая - отключая насос на «нижнем» и «верхнем» уровнях, с применением реле с самоудерживающим контактом К1.1.

Возможно ручное управление насосом с помощью поста управления кнопочного (ПУСК, СТОП - в комплект не входит) при нахождении уровня жидкости в интервале «НОРМА».

Звуковой сигнал включается:

  • кратковременно (1 с) при достижении уровней «нижний» или «верхний»;
  • продолжительно  (~20 с) при достижении «нижнего аварийного» или «верхнего аварийного» уровней.

Нормально-разомкнутые  контакты  реле, соединеные с выходными контактами 4 ... 9, обеспечивают внешний мониторинг работы комплекта.

Технические характеристики

Температура контролируемой среды -50...+50°С
Давление контролируемой среды не более 2,5 МПа
Климатическое исполнение (диапазон рабочих температур) УХЛ1
Исполнение по степени защиты IP66
Питание ~220 В
Габариты 130×94×57 мм
