МС-1НВМА-2АРУ-3Р сигнализато уровня поплавковый магнитный для управления двумя насосами

Скачать PDF

Тип: Стационарный/Одноканальный

Режим работы: Сигнализация предельных значений

Принцип действия: Поплавковый магнитный

Тип контролируемой среды: Вязкая, Жидкая

Маркировка взрывозащиты: Нет

Описание

Сигнализатор уровня МС-1НВМА-2АРУ-3Р в комплекте с датчиком уровня ПМП-152-W5НР-А-НА-Н-В (или ...-Н-В-ВА-А) предназначен для управления двумя перекачивающими насосами с целью автоматического регулирования уровня жидкости.

Области применения
Основное применение сигнализатора МС-1НВМА-2АРУ-3Р - резервуары очистных сооружений.

Функциональные возможности:

  • Включение основного насоса на первом уровне.
  • Включение резервного насоса на втором уровне.
  • Отключение обоих насосов на третьем уровне и контроль процесса, что обеспечивается выполнением функций:
    • подачи звукового сигнала на четвертом «аварийном» уровне;
    • индикации достижения контрольных уровней;
    • индикации включения насосов;
    • контроля и индикации целостности электрических цепей «датчик - сигнализатор»;
    • ручного управления насосами кнопками сигнализатора;
    • ручного дистанционного управления насосами с помощью отдельных кнопок, подключаемых к сигнализатору (в комплект не входят);
    • выбора рабочего насоса (взаимная замена основного и резервного насосов) переключателем сигнализатора;
    • выбора «ручное/автоматическое управление насосами» переключателем сигнализатора;
    • мониторинга (дистанционного контроля) работы насосов и контроля достижения аварийного уровня - имеются три группы замыкающих контактов реле.

Устройство и принцип работы

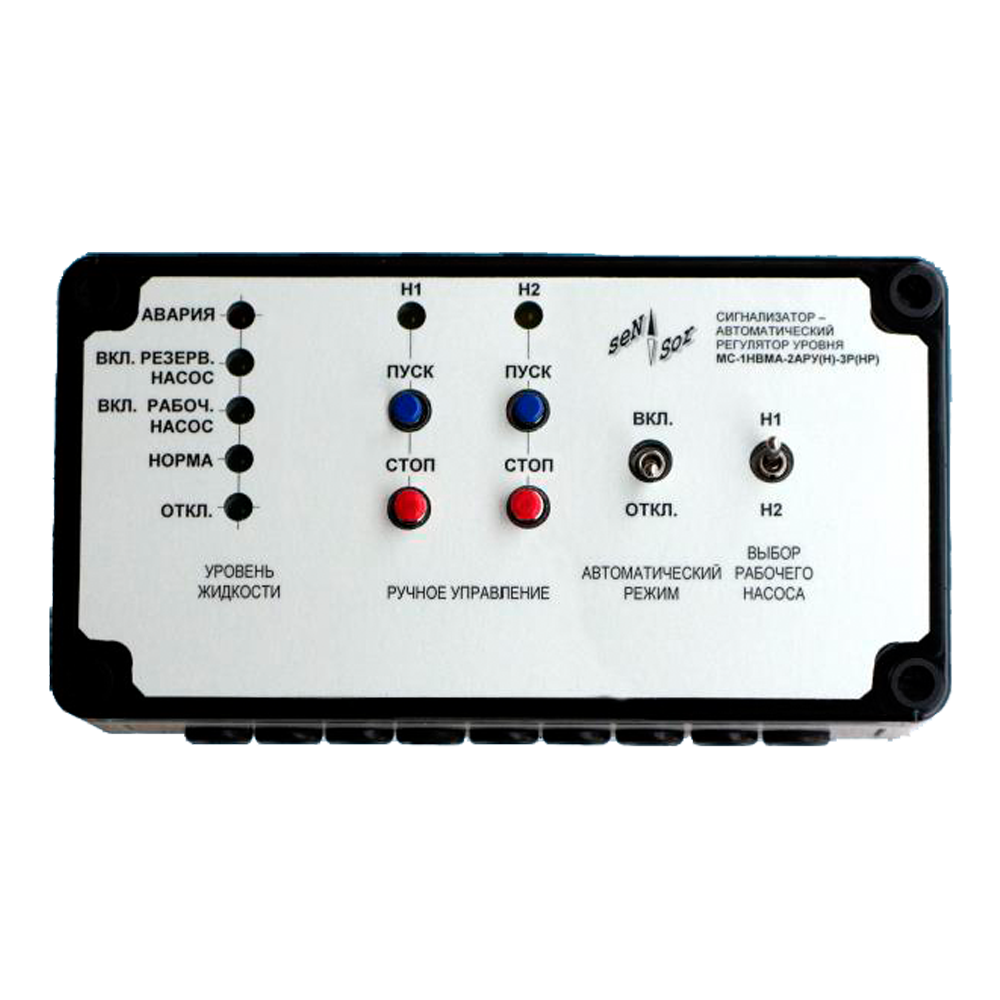

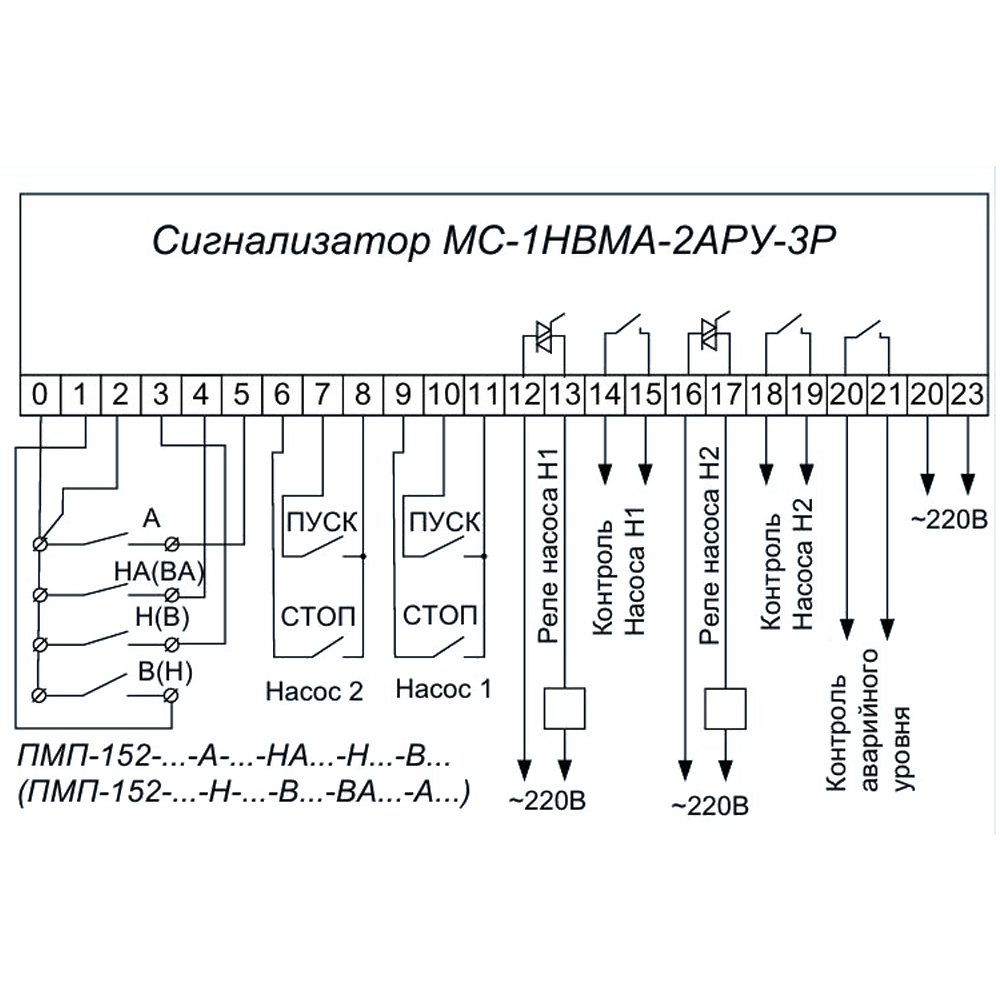

Сигнализатор МС-1НВМА-2АРУ-3Р выполнен в пластиковом корпусе. На лицевой панели расположены: светодиодная шкала, тумблеры и кнопки управления, на боковой стенке - пьезозвонок.

Прибор может быть установлен в «ручном» или «автоматическом» режиме управления насосами с помощью переключателя «Автоматический режим - ВКЛ/ОТК». В «ручном режиме» насосы управляются кнопками «ПУСК - СТОП» не зависимо от уровня жидкости. В «автоматическом режиме» прибор управляет работой насосов по сигналам датчика уровня, при этом, функции кнопок «ПУСК - СТОП» сохраняются и являются приоритетными по отношению к сигналам датчика уровня.

Технические характеристики

Температура контролируемой среды -50...+50°С
Давление контролируемой среды не более 2,5 МПа
Исполнение по степени защиты IP40
Питание ~220 В
Габариты 180x94x57 мм

Варианты исполнений

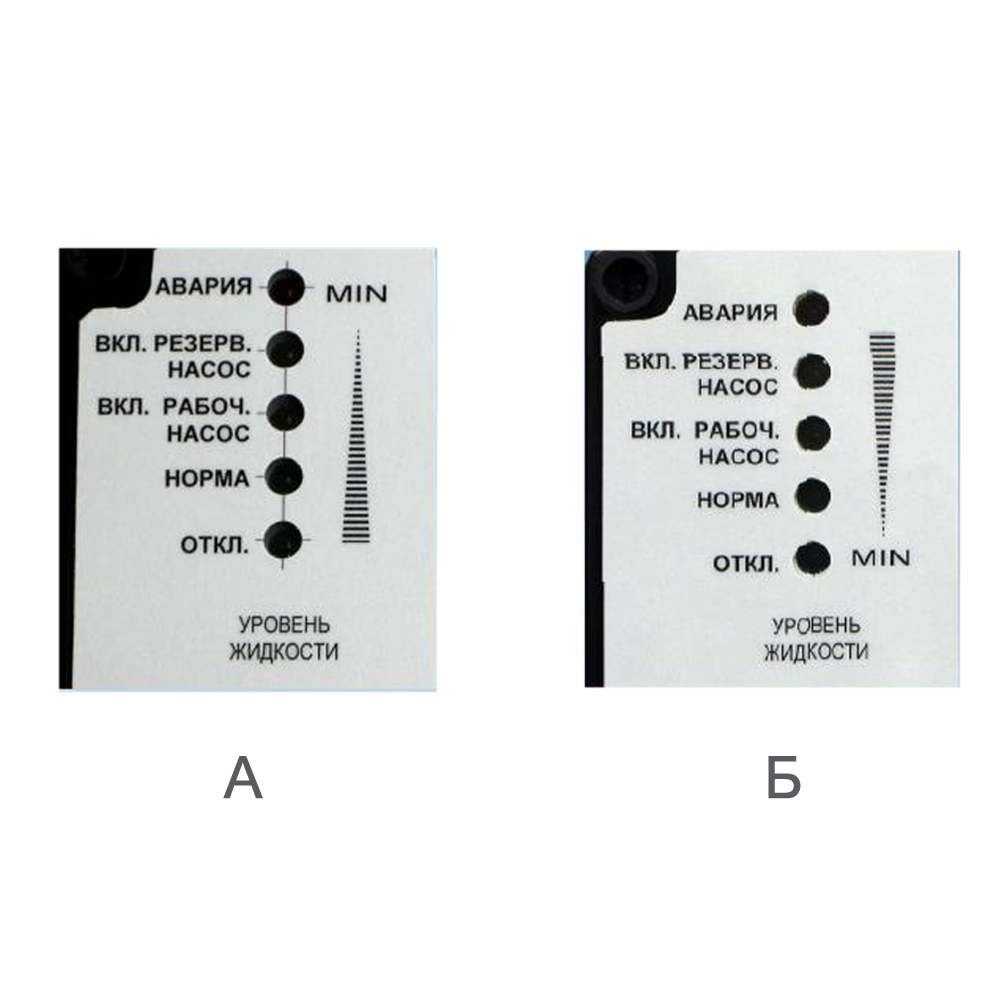

  • МС-1НВМА-2АРУ(Н)-3Р - сигнализатор, предназначенный для контроля и управления при автоматическом наполнении резервуара. Шкала сигнализатора показана на рисунке А. В комплекте с ним применяется датчик уровня ПМП-152-...-А...-НА...-Н...-В... (три нижних контрольных уровня и один верхний ).
  • МС-1НВМА-2АРУ(О)-3Р - сигнализатор, предназначенный для контроля и управления при автоматическом опорожнении резервуара. Шкала сигнализатора показана на рисунке Б. В комплекте с ним применяется датчик уровня ПМП-152-...-W5НР-Н...-В...-ВА...-А... (один нижний контрольный уровень и три верхних).
