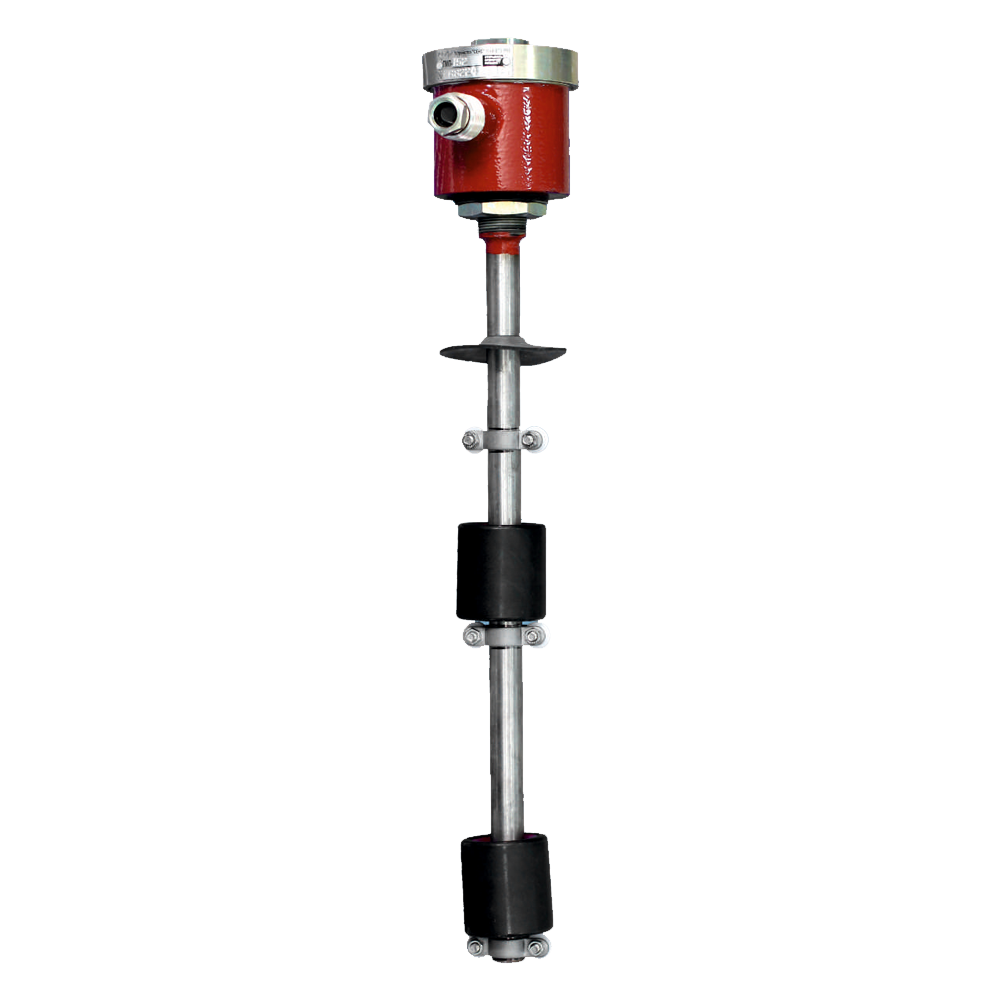

ПМП-152 датчики уровня поплавковые магнитные

Скачать PDF

Тип: Стационарный/Одноканальный

Режим работы: Сигнализация предельных значений

Принцип действия: Поплавковый магнитный

Тип контролируемой среды: Вязкая, Жидкая

Маркировка взрывозащиты: 1ExdiaIIBT3

Описание

Поплавковые магнитные датчики уровня ПМП-152 предназначены для контроля от 1 до 4 уровней заполнения резервуара посредством переключения «сухих» контактов реле при достижении заданных значений уровня жидкости.

Области применения
ПМП-152 используются в технологических системах и агрегатах для: автоматического управления перекачивающим насосом или электромагнитным клапаном; предотвращения переполнения резервуара; предотвращения «сухого» хода насоса и других целей.

Особенности ПМП-152:

  • От 1 до 4 контролируемых уровня, с возможностью регулировки.
  • Типы выходных контактов - W5, W5D, АС24, АС220, DC24, NAMUR, W5DH3.
  • Нормальное состояние контактов - HP, НЗ.
  • Средний срок службы - 15 лет.

Устройство, принцип работы

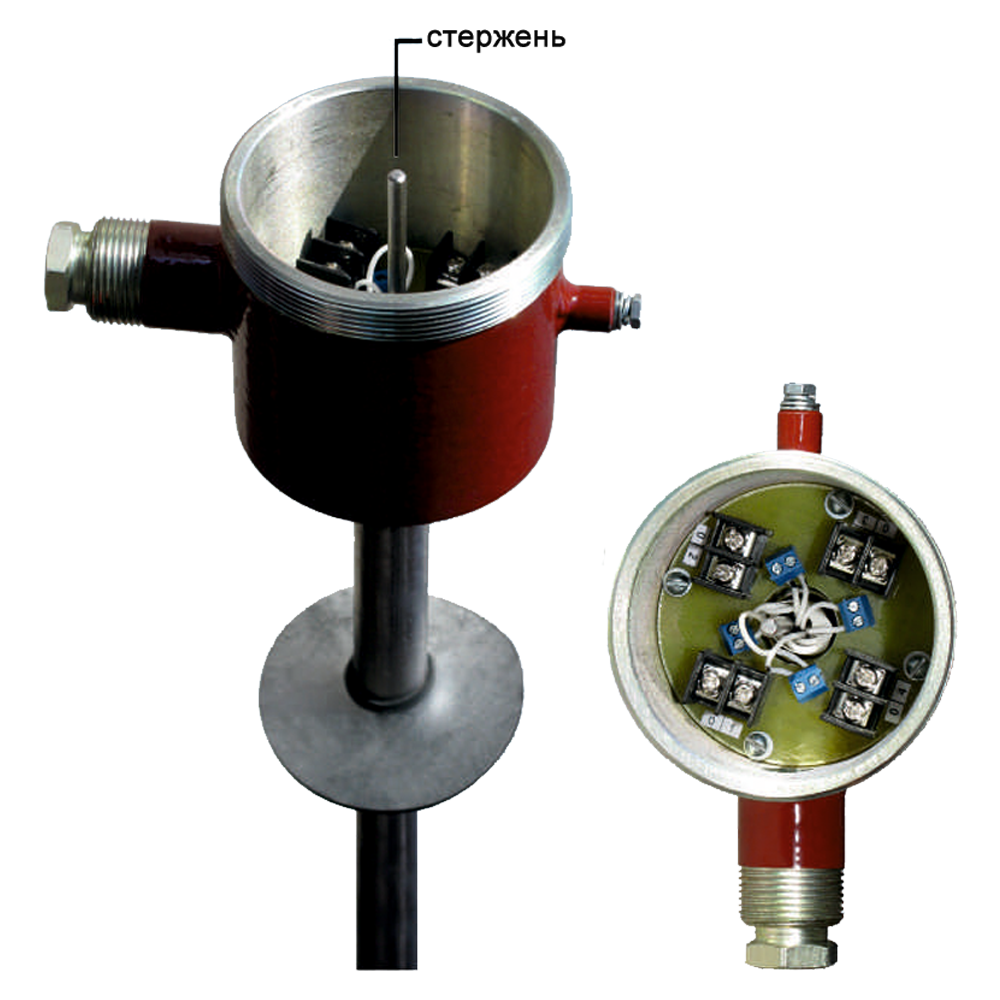

Магнитные уровнемеры ПМП-152 состоят из направляющей – трубы, приваренной к металлическому корпусу с кабельным вводом и крышкой, заворачиваемой по резьбе. На направляющей находятся свободно перемещаемые поплавки (от 1 до 4 шт.), ход которых ограничен стопорами.

Принцип действия датчиков уровня ПМП-152 основан на применении герконов, расположенных в направляющей, изменяющих свое состояние (замкнут/разомкнут) при воздействии магнитного поля магнита, встроенного в поплавок. Дальнейшее изменение уровня не приводит к обратному переключению геркона, та как ход поплавка ограничен стопором.

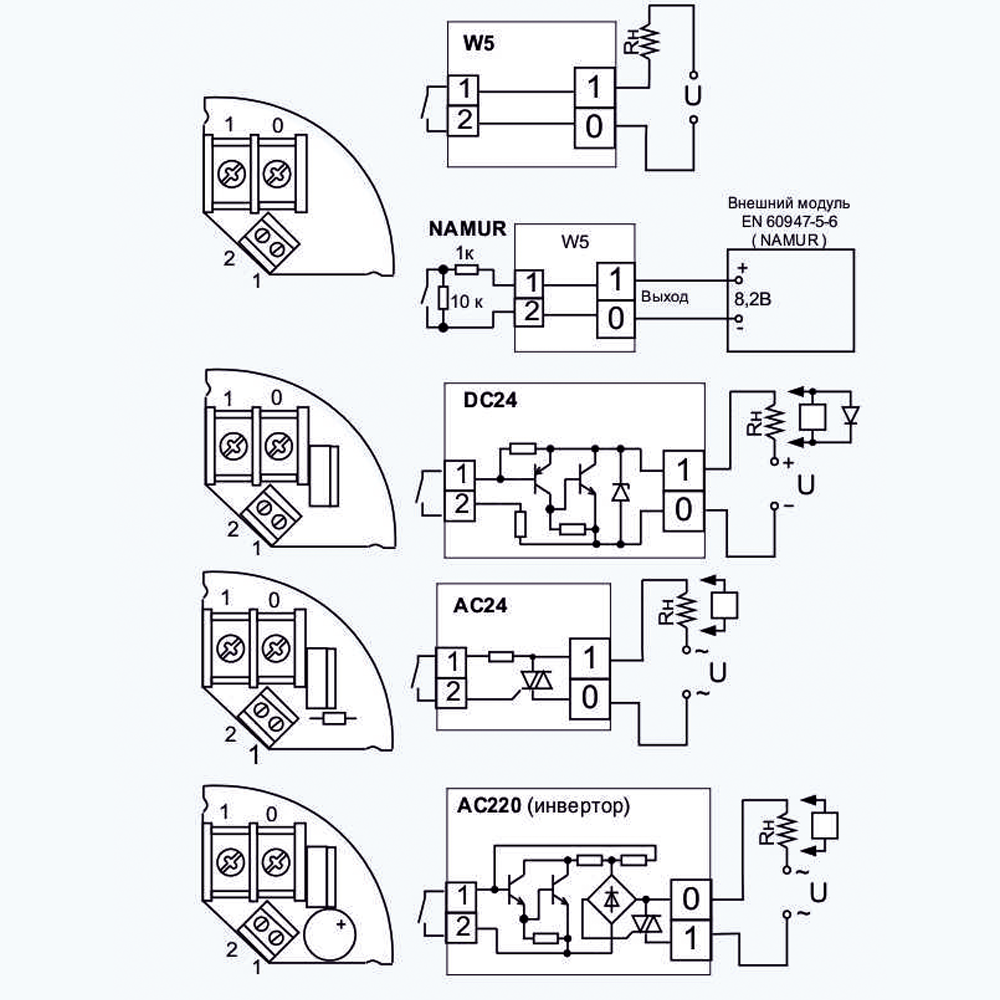

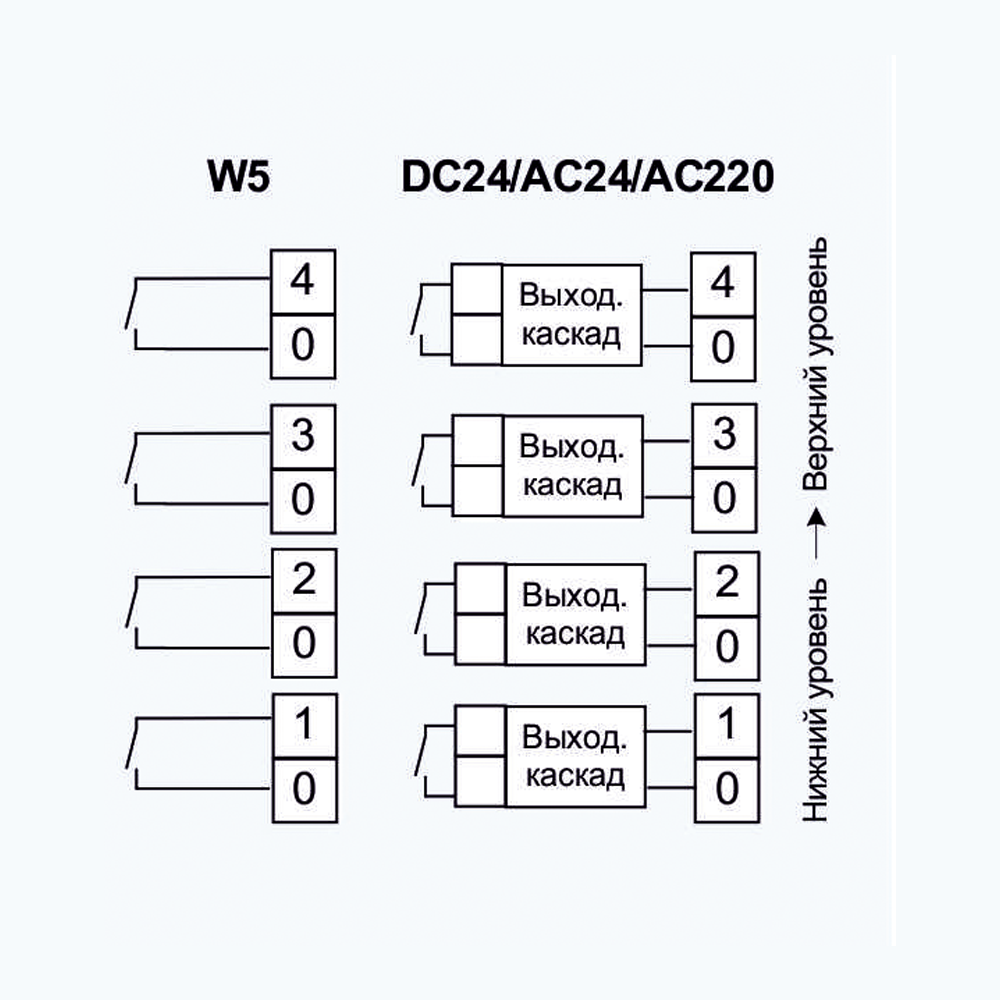

Для повышения нагрузочной способности, а также для коммутации емкостных и индуктивных нагрузок, как вариант исполнения, ПМП-152 могут иметь электронные модули с выходом: транзисторным (DC24) или симисторным (АС24, АС220).


Преобразователь ПМП-152 может быть оснащен дискретным выходом типа NAMUR и имеет возможность регулирования (подстройки) величин контрольных уровней, изменения нормального состояния выходов и направления срабатывания.

Выходные модули не требуют отдельного питания.

Технические характеристики

Диапазоны измерений 6000 мм
Основная погрешность ±2 мм
Выходные сигналы Релейный
Температура контролируемой среды -50...+60°С (до +150°С - по согласованию)
Давление контролируемой среды Не более 2,5 МПа
Материалы изготовления Сталь 09Г2С с покрытием; сталь 12Х18Н10Т
Климатическое исполнение (диапазон рабочих температур) УХЛ1
Исполнение по степени защиты IP66
Вес 2 кг

Структура обозначения, пример заказа

ПМП-152
1D18
УКБК18
М27
ВТ60
DC24
НР
В-L750
-
D78x74-НЖ

Тип поплавков (подробнее - в «ПМП преобразователи поплавковые магнитные. Общие сведения»)

Исполнение для температуры среды менее 60 °С (для сред с температурой более 60 °С код обозначения ht...)

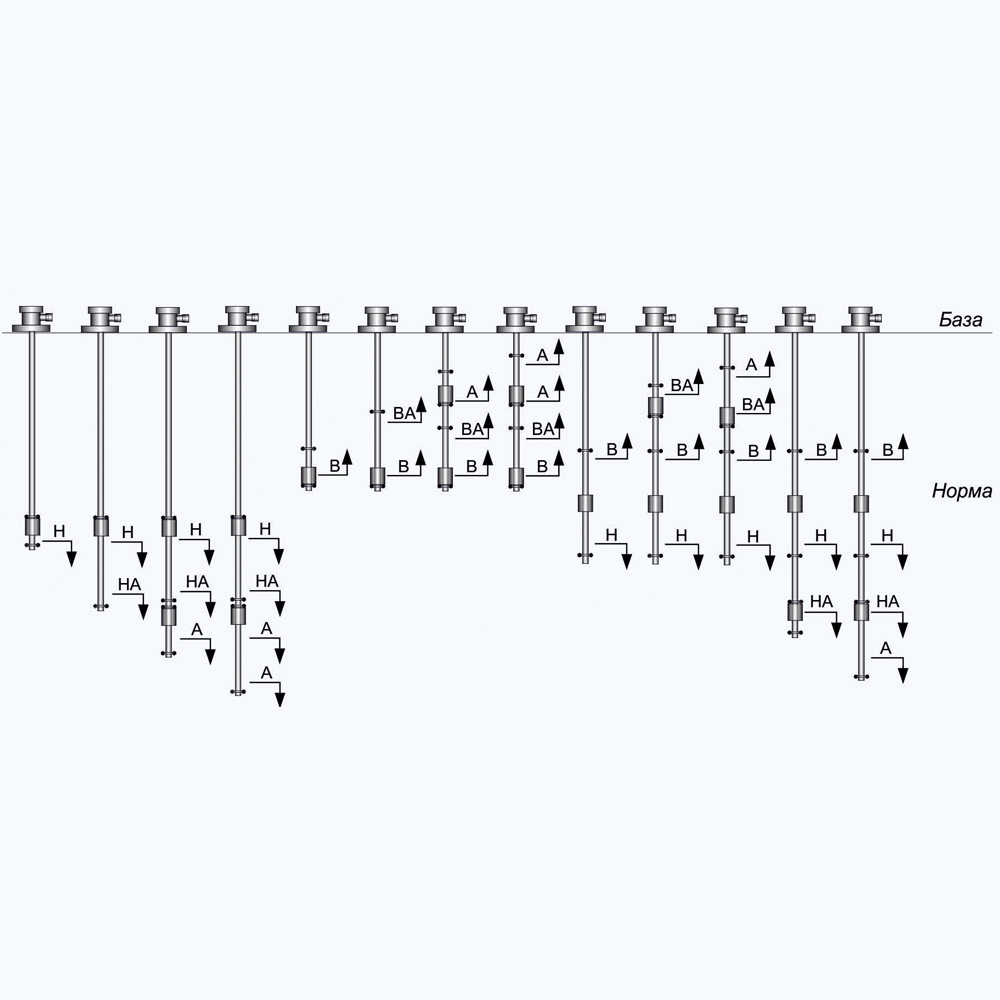

Направление срабатывания и величина контрольного уровня, мм (подробнее - в «ПМП преобразователи поплавковые магнитные. Общие сведения»)

Нормальное состояние контактов (подробнее - в «ПМП преобразователи поплавковые магнитные. Общие сведения»)

Нагрузочные характеристики выходных контактов (подробнее - в «ПМП преобразователи поплавковые магнитные. Общие сведения»)

Исполнение со втулкой ВТ60

Тип устройства крепления (подробнее - в «ПМП преобразователи поплавковые магнитные. Общие сведения»)

Наличие устройств крепления защитных оболочек, только для кабельного ввода D12 (подробнее - в «ПМП преобразователи поплавковые магнитные. Общие сведения»)

Исполнение элементов корпуса (подробнее - в «ПМП преобразователи поплавковые магнитные. Общие сведения»)

Наименование модели
