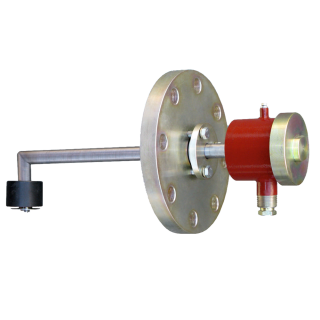

ПМП-053 датчики уровня поплавковые магнитные

Скачать PDF

Тип: Стационарный/Одноканальный

Режим работы: Сигнализация предельных значений

Принцип действия: Поплавковый магнитный

Тип контролируемой среды: Вязкая, Жидкая

Маркировка взрывозащиты: 1ExdiaIIBT3

Описание

Поплавковые магнитные датчики уровня ПМП-053 предназначены для контроля 1...2 уровней заполнения резервуара посредством переключения «сухих» контактов реле при достижении заданного значения уровня жидкости.

Области применения
ПМП-152 устанавливаются на боковой стенке резервуара и могут применяться в технологических системах и агрегатах для автоматического управления перекачивающим насосом или электромагнитным клапаном; предотвращения переполнения резервуара; предотвращения «сухого» хода насоса и других применений.

Особенности ПМП-053:

  • От 1 до 2 контролируемых уровня-исполнение ПМП-053Н(В); 1 контролируемый уровень-исполнение ПМП-053СН(СВ).
  • Типы выходных контактов - W5, W30, АС24, АС220, DC24, W5DH3.
  • Нормальное состояние контактов - HP, НЗ, П (только для W5,W30 и Dc24).
  • Средний срок службы - 15 лет.

Устройство, принцип работы
Магнитные уровнемеры ПМП-053
состоят из изогнутой или сваренной из двух отрезков трубы Г-образной направляющей (сталь 12Х18Н10Т), которая приварена к стальному цилиндрическому корпусу с кабельным вводом и крышкой, заворачиваемой по резьбе. На направляющей находится один свободно перемещаемый поплавок, ход которого ограничен стопорами.

Датчики уровня ПМП-053 крепятся к боковой стенке резервуара посредством фланца. В корпусе находится плата с винтовыми клеммными зажимами, которые соединены с герконами (магниточувствительными контактами), находящимися в направляющей. Для повышения нагрузочной способности ПМП-053, как вариант исполнения, могут иметь электронные модули с выходом: транзисторным (DC24) или симисторным (АС24, АС220). Модули не требуют отдельного питания.

Принцип действия поплавковых датчиков ПМП-053 основан на применении герконов расположенных в направляющей, изменяющих свое состояние (замкнут/разомкнут) при воздействии магнитного поля магнита, встроенного в поплавок.


Технические характеристики

Диапазоны измерений До 1000 мм
Основная погрешность ±2 мм
Выходные сигналы Релейный
Температура контролируемой среды -50...+60°С (до +150°С - по согласованию)
Давление контролируемой среды Не более 2,5 МПа
Материалы изготовления Сталь 09Г2С с покрытием, сталь 12Х18Н10Т
Климатическое исполнение (диапазон рабочих температур) УХЛ1
Исполнение по степени защиты IP66

Структура обозначения, пример заказа

ПМП-053
Н
НЖ
2KB
УКМ10
Фл.2-80-25
W30НЗ
L500-НА1160-Н160
-
D48x50xd21

Тип поплавков (подробнее - в «ПМП преобразователи поплавковые магнитные. Общие сведения»)

Исполнение для температуры среды менее 60 °С (для сред с температурой более 60 °С код обозначения ht...)

Параметры направляющей (подробнее - в «ПМП преобразователи поплавковые магнитные. Общие сведения»)

Нагрузочные характеристики выходных контактов - Нормальное состояние контактов (подробнее - в «ПМП преобразователи поплавковые магнитные. Общие сведения»)

Тип устройства крепления (подробнее - в «ПМП преобразователи поплавковые магнитные. Общие сведения»)

Наличие устройств крепления защитных оболочек, только для кабельного ввода D12 (подробнее - в «ПМП преобразователи поплавковые магнитные. Общие сведения»)

Количество и тип кабельных вводов (подробнее - в «ПМП преобразователи поплавковые магнитные. Общие сведения»)

Исполнение элементов корпуса (подробнее - в «ПМП преобразователи поплавковые магнитные. Общие сведения»)

Вариант исполнения датчика (подробнее - в разделе «Варианты исполнений»)

Наименование модели

Варианты исполнений

Существует четыре варианта исполнения датчика ПМП-053:

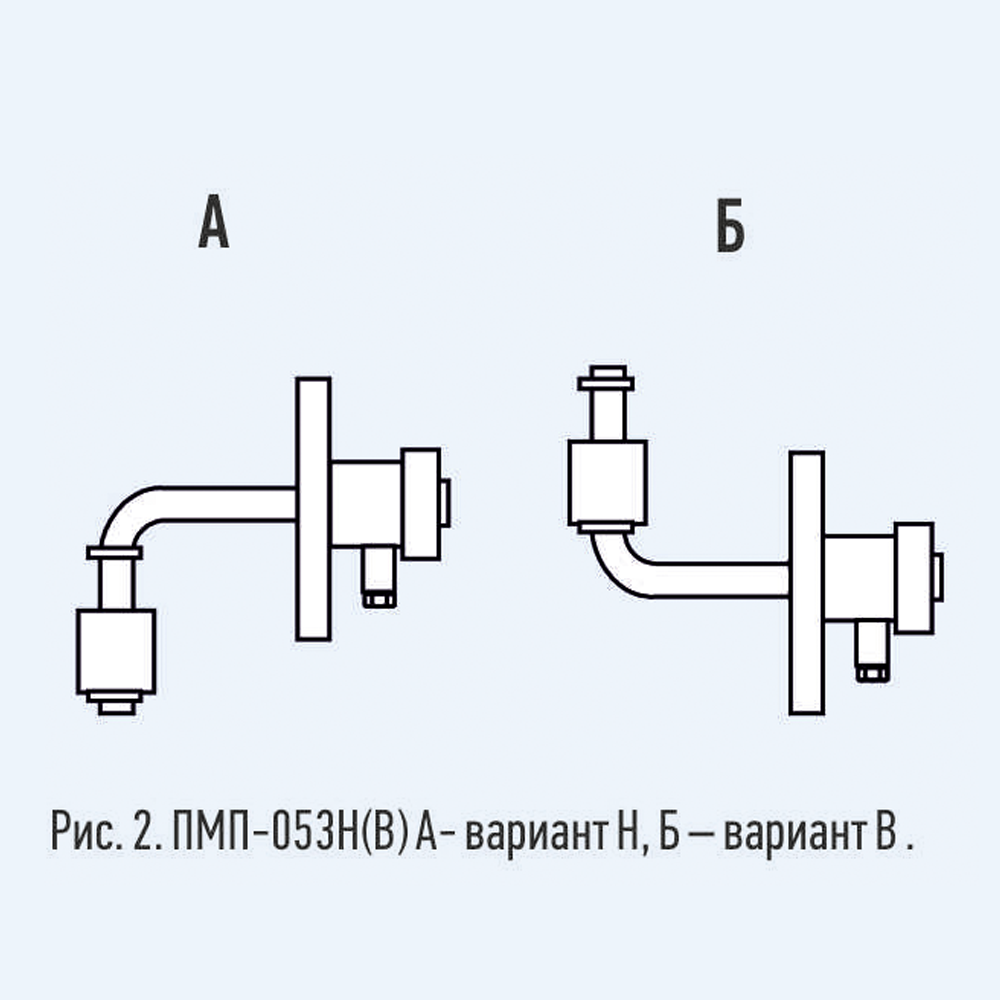

  • ПМП-053Н – направляющая выполнена в виде изогнутой трубы (рисунок 2А), направленной в одну сторону с кабельным вводом.
  • ПМП-053В – направляющая выполнена в виде изогнутой трубы (рисунок 2Б), направленной в противоположную сторону с кабельным вводом.
  • ПМП-053СН – направляющая сварена из двух отрезков трубы, направлена в одну сторону с кабельным вводом.
  • ПМП-053СВ – направляющая сварена из двух отрезков трубы, направлена в противоположную  сторону с кабельным вводом (для варианта с нерегулируемым фланцем).

Особенности исполнений ПМП-053СН и ПМП-053СВ:

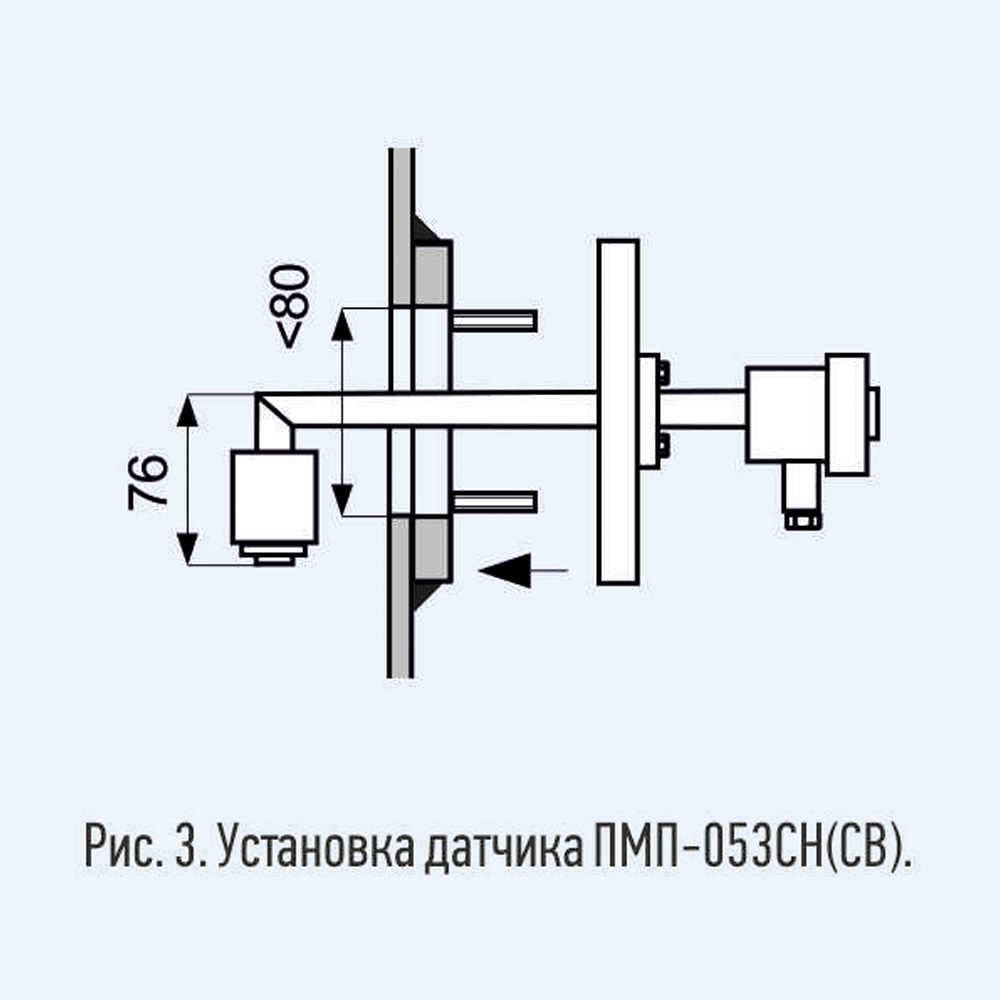

  • Небольшая высота вертикальной части направляющей (76 мм) позволяет осуществлять прямую установку в ответный фланец, внутренним диаметром не менее 80 мм (рисунок 3).

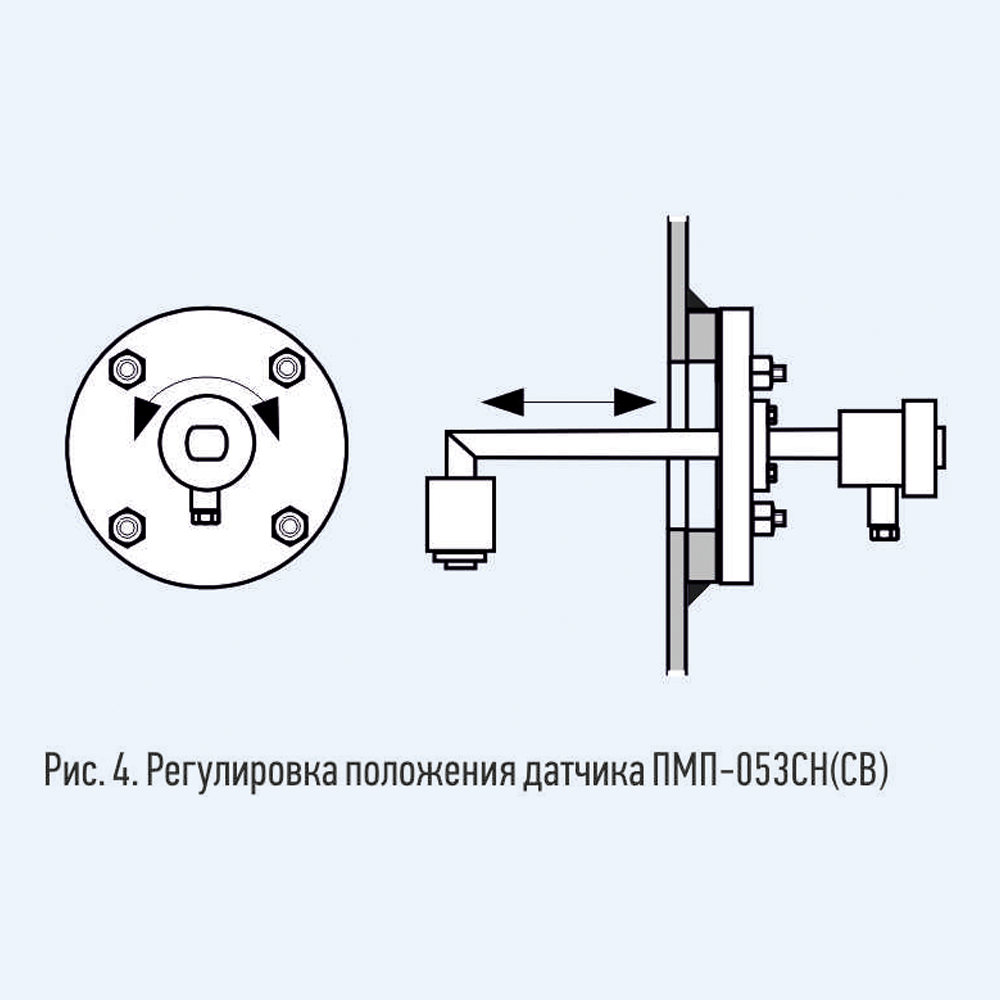

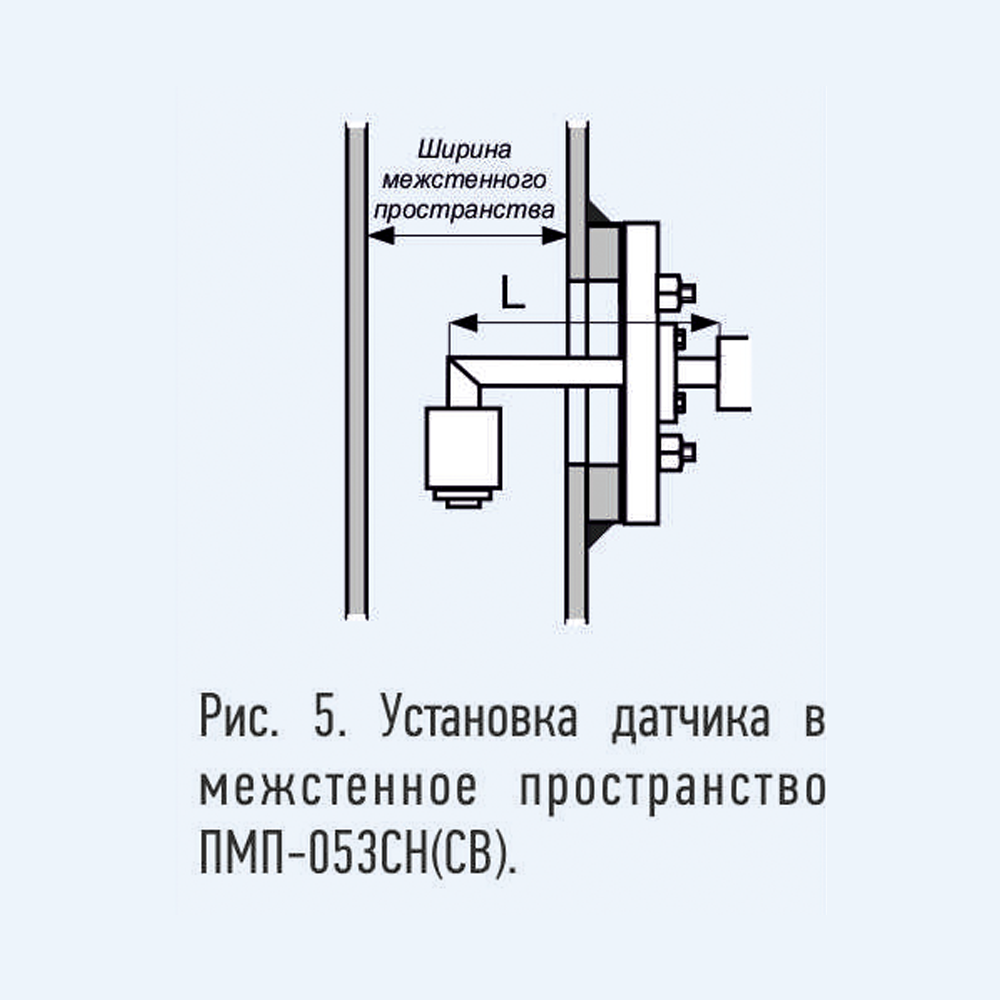

  • Применение регулируемого фланца (по умолчанию «2-80-25» по ГОСТ 12815-80) позволяет перемещать и вращать в нем направляющую (рисунок 4). Это упрощает требования к положению отверстий в ответном фланце на резервуаре (поплавок должен находиться в строго вертикальном положении) и позволяет точно установить поплавок датчика вертикально или посередине межстенного пространства (рисунок 5).

Особенности исполнений ПМП-053Н и ПМП-053В:

  • Фланец и направляющая жестко закреплены между собой (сваркой), в связи с этим ответный фланец должен быть точно сориентирован на резервуаре для того, чтобы при монтаже поплавок был установлен строго вертикально.

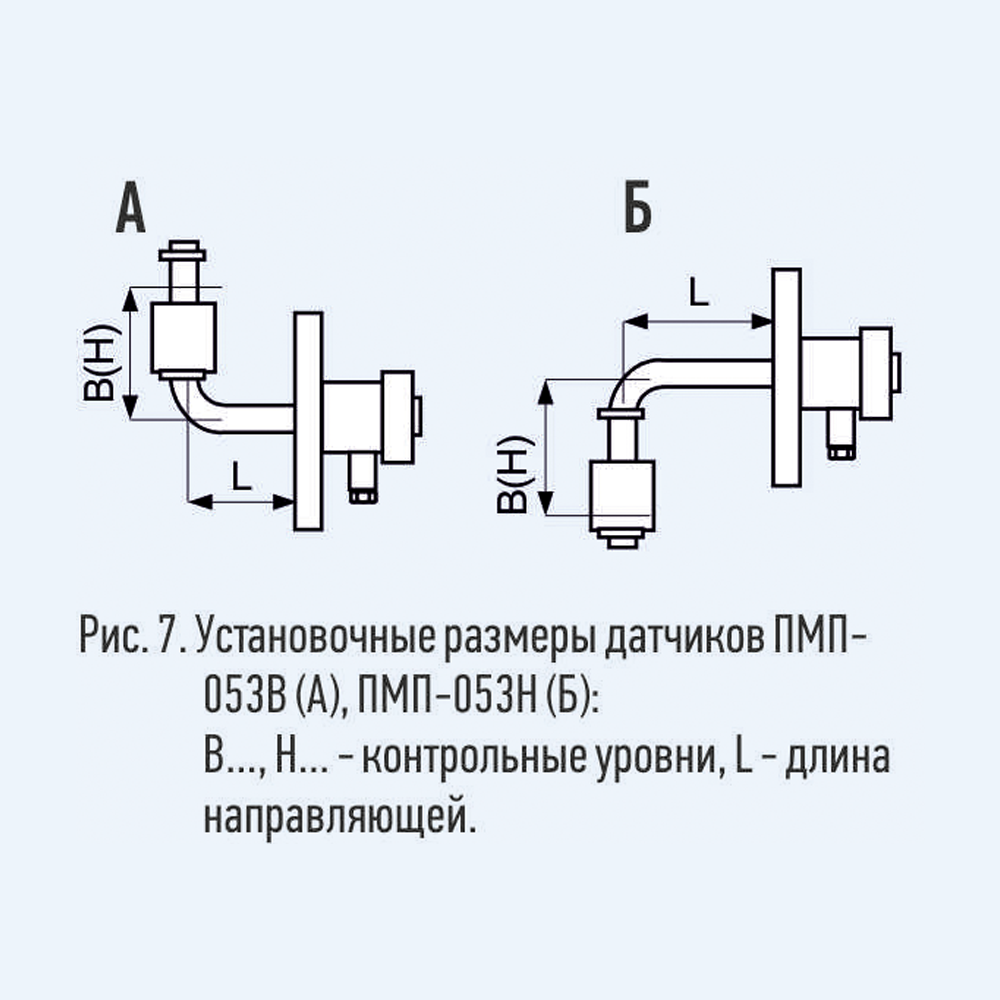

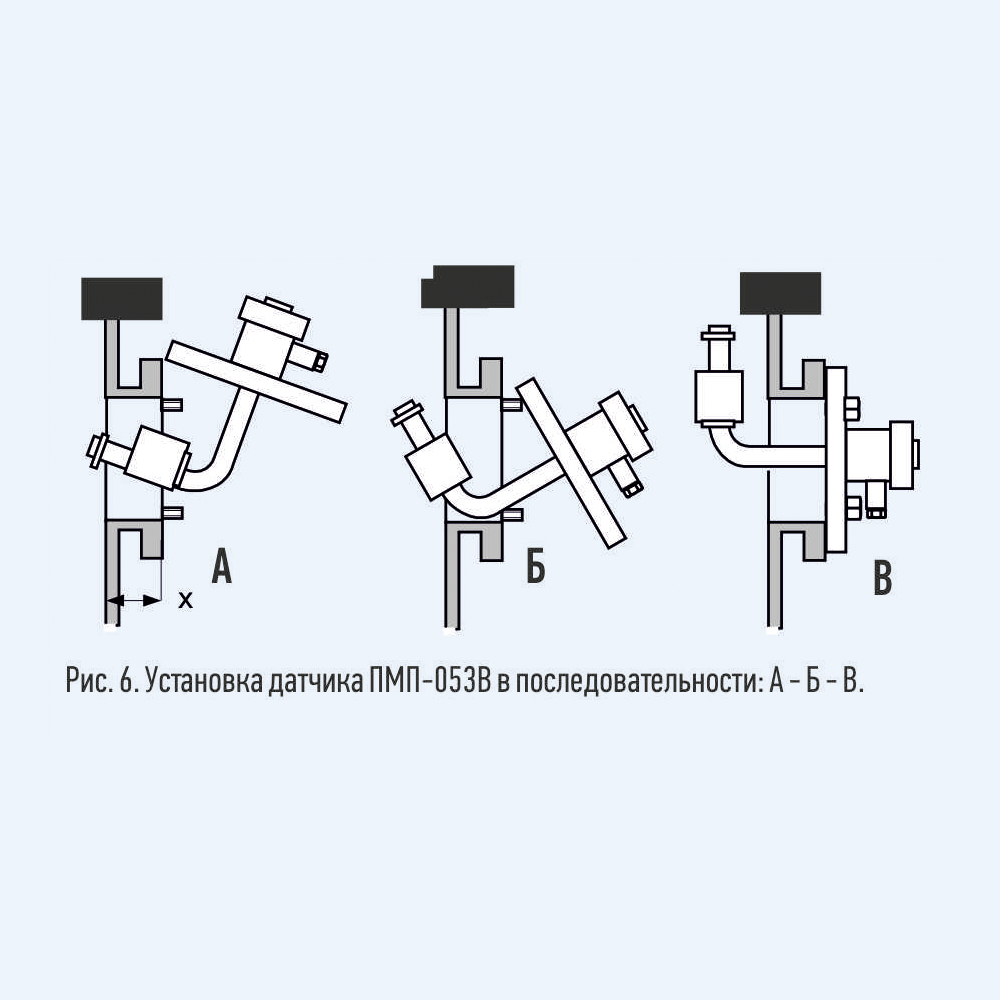

  • Монтаж датчика (рисунок 6) ограничивается высотой х ответного фланца (патрубка с фланцем). Максимально допустимое значение х определяется диаметром поплавка, установочными размерами L, Н, В (рисунок 7) и внутренним диаметром фланца (патрубка).
