МС-П сигнализаторы уровня многоканальные

Скачать PDF

Тип: Стационарный/Многоканальный

Режим работы: Сигнализация предельных значений

Принцип действия: Поплавковый магнитный

Тип контролируемой среды: Вязкая, Жидкая

Маркировка взрывозащиты: 1ExiaIIB

Описание

Сигнализаторы МС-П предназначены для подачи светового и звукового сигналов, управления исполнительными механизмами при совместной работе с датчиками уровня серии ПМП, имеющими выход W5DНЗ.

Области применения
Сигнализаторы уровня МС-П применяются на АЗС для предотвращения переполнения топливных резервуаров, контроля герметичности двухстенных резервуаров с расширительным баком, контроля достижения минимального уровня топлива в резервуарах.

Устройство, принцип работы

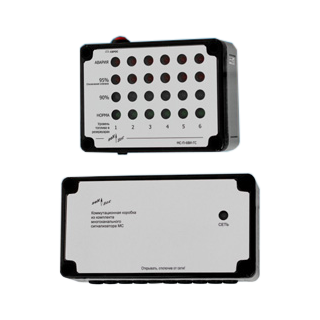

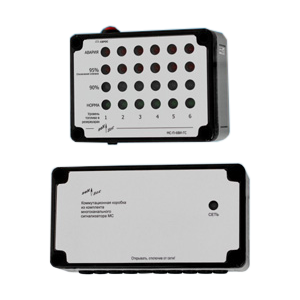

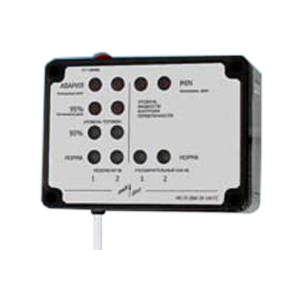

Сигнализаторы МС-П
состоят из прибора индикации и коммутационной коробки, выполненных в пластиковых корпусах с резиновыми уплотнениями для защиты от воды и пыли. Число подключаемых датчиков - до шести. Прибор индикации имеет встроенный пьезозвонок. Коммутационная коробка имеет выход на сирену (ВС-3-12В) и симмисторные выходы для управления исполнительными механизмами, рассчитанные на напряжение ~220 В, 50 Гц.

При достижении первого, второго и третьего контрольных уровней включается световой и звуковой сигналы. Подача светового сигнала осуществляется через встроенные в прибор индикации светодиоды. Подача звукового сигнала осуществляется:

  • в операторной АЗС - через пьезозвонок, встроенный в прибор индикации;
  • на территории АЗС - через сирену ВС-3-12В, которая одновременно подает и световой сигнал.

Алгоритм работы симисторных выходов: в сигнализаторах МС-П-...-1И при достижении второго контрольного уровня кратковременно отключается один общий симисторный выход (1И), прерывая цепь питания исполнительного механизма на несколько секунд, позволяя затем произвести повторное его включение (посредством применения реле с самоудерживающим контактом, кнопок «Пуск/Стоп»). При достижении третьего контрольного уровня (авария) симисторный выход отключается постоянно, блокируя включение исполнительного механизма. Сигнализаторы МС-П-...-1И применяются при наличии общего исполнительного механизма наполнения нескольких резервуаров, например насоса. В сигнализаторах МС-П-...И каждый канал имеет отдельный симисторный выход управления (...И), причем блокировка исполнительных механизмов происходит на втором и третьем контрольных уровнях. Сигнализаторы МС-П-...И применяются при использовании отдельного исполнительного механизма для каждого резервуара, например электромагнитного клапана.

Функции кнопки управления, расположенной на верхней стенке прибора индикации:

  • отключение сигнализации (до следующего срабатывания) – при кратковременном (<1с) нажатии;
  • проверка работоспособности сигнализации и отключения реле исполнительного механизма - при нажатии на кнопку более одной секунды поочередно загораются все светодиоды, звучит звуковой сигнал и кратковременно отключаются симисторные выходы;
  • для дистанционной блокировки исполнительных механизмов – при нажатии на кнопку более 4-х секунд происходит отключение симисторных выходов. Разблокировка осуществляется последующим нажатием на кнопку.

Для повышения надежности системы предусмотрено:

  1. Дублирование элементов:
    • дополнительный («аварийный») поплавок датчиков уровня;
    • дополнительный светоиндикатор уровня каждого резервуара (авария);
    • два звуковых сигнализатора (пьезозвонок и сирена).
  2. Самоконтроль исправности системы: при обрыве связи с датчиком уровня происходит отключение исполнительных механизмов и включение сигнализации (авария).
  3. При нарушении электрических соединений питающих и сигнальных кабелей, а также при пропадании сетевого напряжения, происходит отключение исполнительных механизмов.

Технические характеристики

Температура контролируемой среды +5...+50°С
Давление контролируемой среды не более 2,5 МПа
Исполнение по степени защиты IP66
Питание ~220 В
Габариты 130×94х57 мм (прибор индикации); 180×94х57 мм (коммутационная коробка)

Структура обозначения, пример заказа

МС-П
6
ВИ-ГС

Назначение каналов («В»-контроль верхнего уровня, «Н»-контроль нижнего уровня, «У»-контроль утечек - минимальный уровень в расширительном баке), наличие симисторных выходов на исполнительные механизмы («...И» или «-1И» ) и выхода на сирену («ГС»)

Число каналов (3...6)

Наименование модели

Варианты исполнений

Тип сигнализатора

Тип датчика уровня

МС-П-6В-1И-ГС

ПМП-066

МС-П-6ВИ-ГС

ПМП-066

МС-П-6Н-6В-1И-ГС

ПМП-095

МС-П-5НИ-5В-1И-ГС

ПМП-095

МС-П-6НВ-1И-ГС

ПМП-095

МС-П-6У-ГС

ПМП-099-Н (ПМП-088-01)

МС-П-6У-1И-088-ГС

ПМП-088

МС-П-6У-1И-092-ГС

ПМП-092

МС-П-6УИ-092-ГС

ПМП-092

МС-П-4В-2У-1И-092-ГС

ПМП-066 (4), ПМП-092(2)

МС-П-4ВИ-2У-1И-092-ГС

ПМП-066 (4), ПМП-092(2)

МС-П-4ВИ-2УИ-092-ГС

ПМП-066 (4), ПМП-092(2)

МС-П-4Н-4ВИ-2У-1И-092-ГС

ПМП-095 (4), ПМП-092(2)

МС-П-4НИ-4В-2У-1И-092-ГС

ПМП-095 (4), ПМП-092(2)
