МС-3 сигнализаторы уровня трехканальные

Скачать PDF

Тип: Стационарный/Многоканальный

Режим работы: Сигнализация предельных значений

Принцип действия: Поплавковый магнитный

Тип контролируемой среды: Вязкая, Жидкая

Маркировка взрывозащиты: 1ExiaIIB

Описание

Трехканальные сигнализаторы уровня МС-3 предназначены для работы с датчиками уровня серии ПМП, показывающими и сигнализирующими манометрами, вакуумметрами, мановакуумметрами и другими сигнализирующими приборами, имеющими на выходе нормально-замкнутые контакты, шунтированные диодами.

Сигнализаторы МС-3 обеспечивают контроль значений параметров среды:

  • уровня жидкости по 1...3 значениям;
  • давления по 2 значениям.

При достижении параметром среды пороговых значений, заданных в датчике, сигнализатор осуществляет подачу соответствующих световых, звуковых сигналов.

Устройство и принцип работы

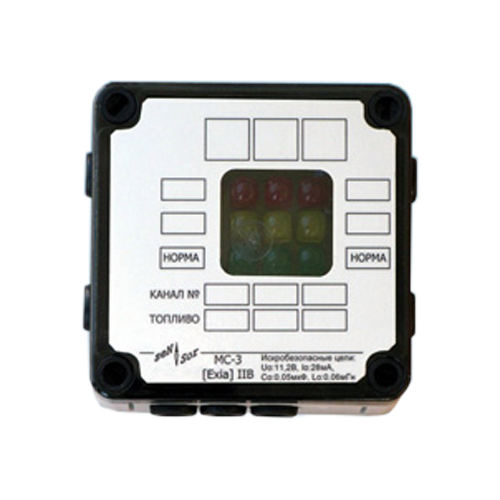

Сигнализаторы МС-3
выполнены в пластиковом корпусе, имеют встроеный пьезозвонок и выход на внешний светозвуковой сигнализатор ВС-3-12В. В комплект поставки входит набор наклеек на лицевую панель для обозначения функций подключаемых датчиков.

При достижении контрольных значений параметров среды включается световой и звуковой сигналы. Подача светового сигнала осуществляется через светодиоды, расположенные на лицевой панели сигнализаторов. Подача звукового сигнала осуществляется через встроенный в сигнализатор пьезозвонок или через внешний светозвуковой сигнализатор ВС-3-12В. Длительность звукового сигнала: - при достижении контрольных значений параметров среды - 10 сек., - при возникновении состояния «авария» - 20 сек.

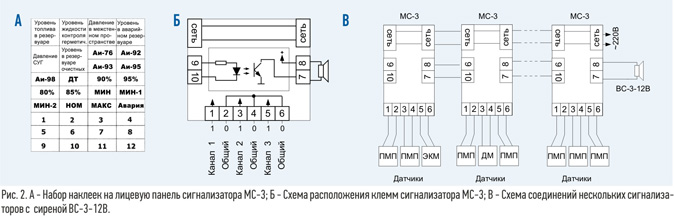

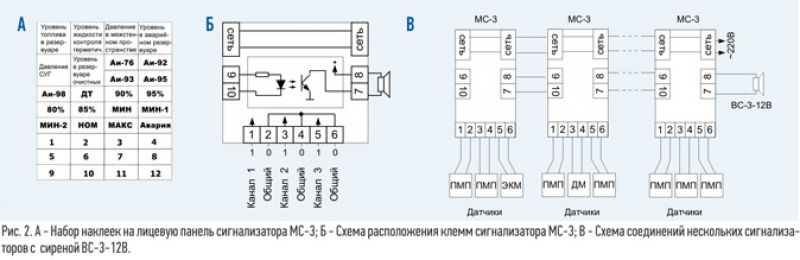

Пояснительные рисунки и схемы

Технические характеристики

Температура контролируемой среды +5...+50°С
Давление контролируемой среды не более 2,5 МПа
Исполнение по степени защиты IP66
Питание ~220 В
Габариты 94x94x57 мм
