ПМП-063 уровнемеры поплавковые магнитные

Скачать PDF

Тип: Стационарный/Одноканальный

Режим работы: Непрерывное слежение

Принцип действия: Поплавковый магнитный

Тип контролируемой среды: Вязкая, Жидкая

Маркировка взрывозащиты: Ga/GbExdIIBT3

Описание

Преобразователи уровня магнитные поплавковые ПМП-063 предназначены для измерения уровня жидкости в стационарных и передвижных резервуарах и его преобразования в токовый сигнал 4 - 20 мА. ПМП-063 поддерживают протокол HART (получение данных, настройка).

Области применения
Уровнемеры ПМП-063 могут применяться в системах автоматизации объектов нефтяной, газовой, химической, пищевой, коммунально-хозяйственной и других отраслей промышленности.

Устройство, принцип работы ПМП-063

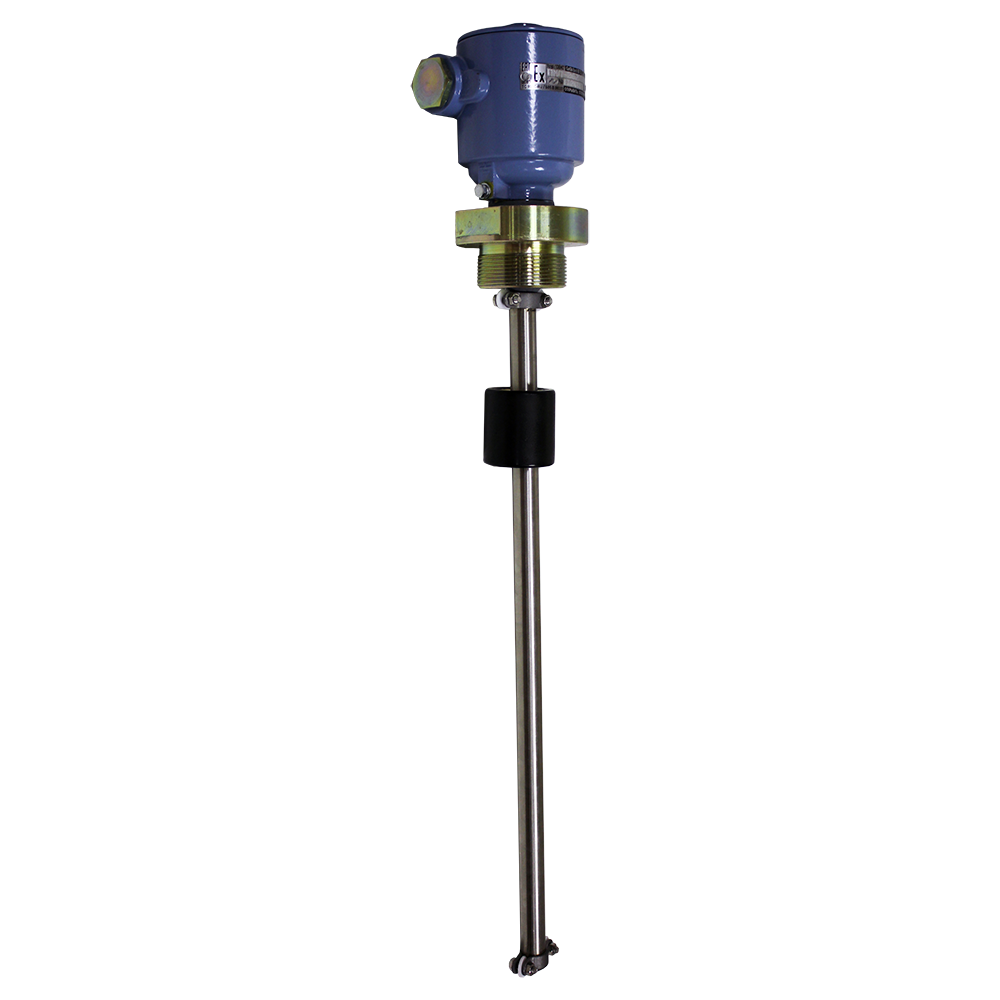

Датчики уровня ПМП-063 состоят из направляющей – трубы из коррозионностойкой стали 12Х18Н10Т, в которой на плате расположен ряд герконов. На направляющей находится кольцевой поплавок из вспененного эбонита (основной вариант), в который встроен магнит. В верхней части направляющей находится корпус с платой и клеммными зажимами. Корпус имеет кабельный ввод и крышку.

Измерение уровня жидкости ПМП-063 осуществляется при помощи поплавка со встроенным магнитом, который магнитным полем воздействует на чувствительные элементы - герконы. Непрерывность измерения с шагом 5 мм достигается установкой герконов в ряд с определенным интервалом и соединением их через резисторы R по схеме резистивного делителя напряжения Линейность измерения обеспечивается одинаковыми номиналами резисторов, имеющих одинаковый температурный коэффициент сопротивления.
Настройка ПМП-063 производится по протоколу HART при помощи HART-модема и специализированной программы.

Технические характеристики

Диапазоны измерений 150…6000 мм
Основная погрешность 0,2%
Выходные сигналы HART, Токовый 4-20 мА
Температура контролируемой среды -50...+80°С (по заказу до +130°С)
Давление контролируемой среды 10 МПа (определяется типом поплавка и крепёжного элемента)
Материалы изготовления Сталь 09Г2С, сплав АК7ч (АЛ9) с покрытием
Климатическое исполнение (диапазон рабочих температур) УХЛ1
Исполнение по степени защиты IP66
Питание =24 В
Вес направляющая - 1 кг (1м); фланец Ду50-3,5 кг; корпус- 1,5 кг

Структура обозначения, пример заказа

ПМП-063
Л
-
УКМ10
-
G2
L500
h100
D48x50xd25-ФЛК-9

Тип поплавка (подробнее-в «ПМП преобразователи поплавковые магнитные. Общие сведения»)

Значение верхней неизмеряемой зоны

Длина направляющей

Тип устройства крепления (подробнее-в «ПМП преобразователи поплавковые магнитные. Общие сведения»)

Исполнение элементов сварного корпуса, для корпуса Л не указывается (подробнее-в «ПМП преобразователи поплавковые магнитные. Общие сведения»)

Код комплекта монтажных частей кабельного ввода D12 (подробнее-в «ПМП преобразователи поплавковые магнитные. Общие сведения»)

Тип кабельного ввода D12 (подробнее-в «ПМП преобразователи поплавковые магнитные. Общие сведения»)

Литой вариант исполнения корпуса (подробнее-в «ПМП преобразователи поплавковые магнитные. Общие сведения»)

Наименование модели

Стандартный комплект поставки

  • Преобразователь магнитный поплавковый ПМП-063.
  • Руководство по эксплуатации.
  • Паспорт.
