ПМП-076 уровнемеры поплавковые магнитные

Скачать PDF

Тип: Стационарный/Одноканальный

Режим работы: Непрерывное слежение

Принцип действия: Поплавковый магнитный

Тип контролируемой среды: Вязкая, Жидкая

Маркировка взрывозащиты: Ga/GbExdIIBT3

Описание

Преобразователи уровня магнитные поплавковые ПМП-076 предназначены для измерения уровня жидкости в стационарных и передвижных резервуарах его преобразования в аналоговый сигнал 0 ... R (изменение сопротивления, Ом) или 0 ... Uоп (изменение выходного напряжения относительно входного опорного напряжения Uоп).
ПМП-076 могут иметь дополнительные выходы  («сухие» контакты) для контроля достижения нижнего и верхнего пределов измерения.

Области применения
Уровнемеры ПМП-076 могут применяться в системах автоматизации объектов нефтяной, газовой, химической, пищевой, коммунально-хозяйственной и других отраслей промышленности.

Устройство, принцип работы ПМП-076

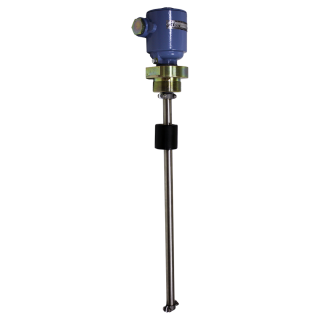

Датчики уровня ПМП-076 состоят из направляющей – трубы из коррозионностойкой стали 12Х18Н10Т, в которой на плате расположен ряд герконов. На направляющей находится кольцевой поплавок из вспененного эбонита (основной вариант), в который встроен магнит. В верхней части направляющей находится корпус с платой и клеммными зажимами. Корпус имеет кабельный ввод и крышку.

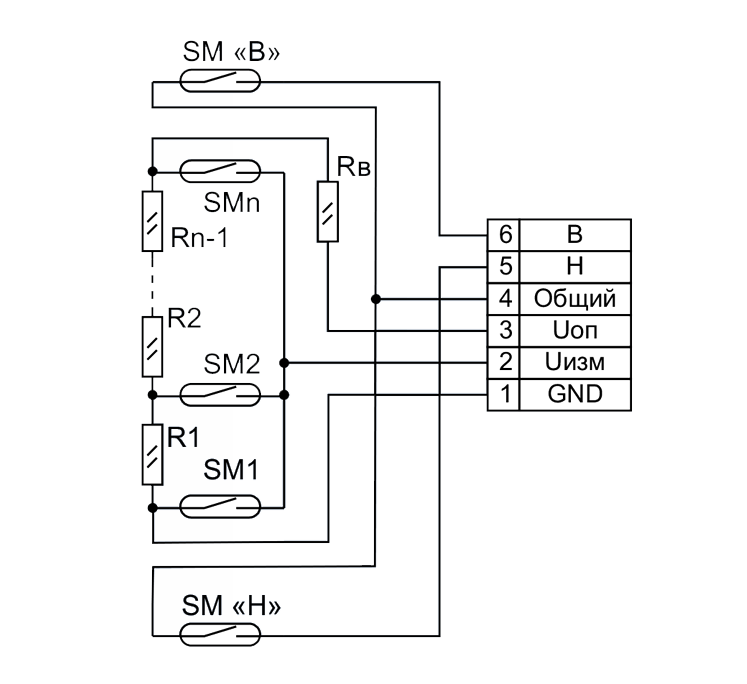

Принцип действия ПМП-076 заключается в следующем: поплавок перемещается по направляющей и магнитом вызывает замыкание герконов SM1, SM2 ... (рисунок 1). Непрерывность измерения с шагом 5 мм достигается установкой герконов в ряд и соединением их через резисторы по схеме резистивного делителя напряжения. Линейность измерения обеспечивается одинаковыми номиналами высокоточных резисторов R1, R2, ..., имеющих равный температурный коэффициент сопротивления. Величина резисторов (R) определяется заказом и равна изменению выходного сопротивления ПМП-076 при изменении уровня на 1 см. Полное выходное сопротивление равно R х (L – h), где: L- длина направляю щей, h - верхний неизмеряемый уровень, L-h - диапазон измерения уровня в сантиметрах.

Технические характеристики

Диапазоны измерений 150…6000 мм
Температура контролируемой среды -50...+80°С (по заказу до +130°С)
Давление контролируемой среды 10 МПа (определяется типом поплавка и крепёжного элемента)
Материалы изготовления Сталь 09Г2С, сплав АК7ч (АЛ9) с покрытием
Климатическое исполнение (диапазон рабочих температур) УХЛ1
Исполнение по степени защиты IP66
Вес направляющая - 1 кг (1м); фланец Ду50-3,5 кг; корпус- 1,5 кг

Структура обозначения, пример заказа

ПМП-076
Л
-
УКМ10
-
G2
L2000
Rв510
D48x50xd25-ФЛК-9

Тип поплавка (подробнее-в «ПМП преобразователи поплавковые магнитные. Общие сведения»)

Значение сопротивления верхнего дополнительного резистора, Ом

Длина направляющей

Тип устройства крепления (подробнее-в «ПМП преобразователи поплавковые магнитные. Общие сведения»)

Исполнение элементов сварного корпуса, для корпуса Л не указывается (подробнее-в «ПМП преобразователи поплавковые магнитные. Общие сведения»)

Код комплекта монтажных частей кабельного ввода D12 (подробнее-в «ПМП преобразователи поплавковые магнитные. Общие сведения»)

Тип кабельного ввода D12 (подробнее-в «ПМП преобразователи поплавковые магнитные. Общие сведения»)

Литой вариант исполнения корпуса (подробнее-в «ПМП преобразователи поплавковые магнитные. Общие сведения»)

Наименование модели

Стандартный комплект поставки

  • Преобразователь магнитный поплавковый ПМП-076.
  • Руководство по эксплуатации.
  • Паспорт.
