ПМП-117 преобразователи уровня поплавковые магнитные

Скачать PDF

Тип: Стационарный/Одноканальный

Режим работы: Сигнализация предельных значений

Принцип действия: Поплавковый магнитный

Тип контролируемой среды: Вязкая, Жидкая

Маркировка взрывозащиты: 1ExdiaIIBT3

Описание

Преобразователи уровня ПМП-117 предназначены для контроля предельных уровней различных жидкостей: светлых нефтепродуктов, сжиженных углеводородных газов, нефти, воды, тосола, а при согласовании - для других пищевых, агрессивных, ядовитых жидких сред.

Области применения

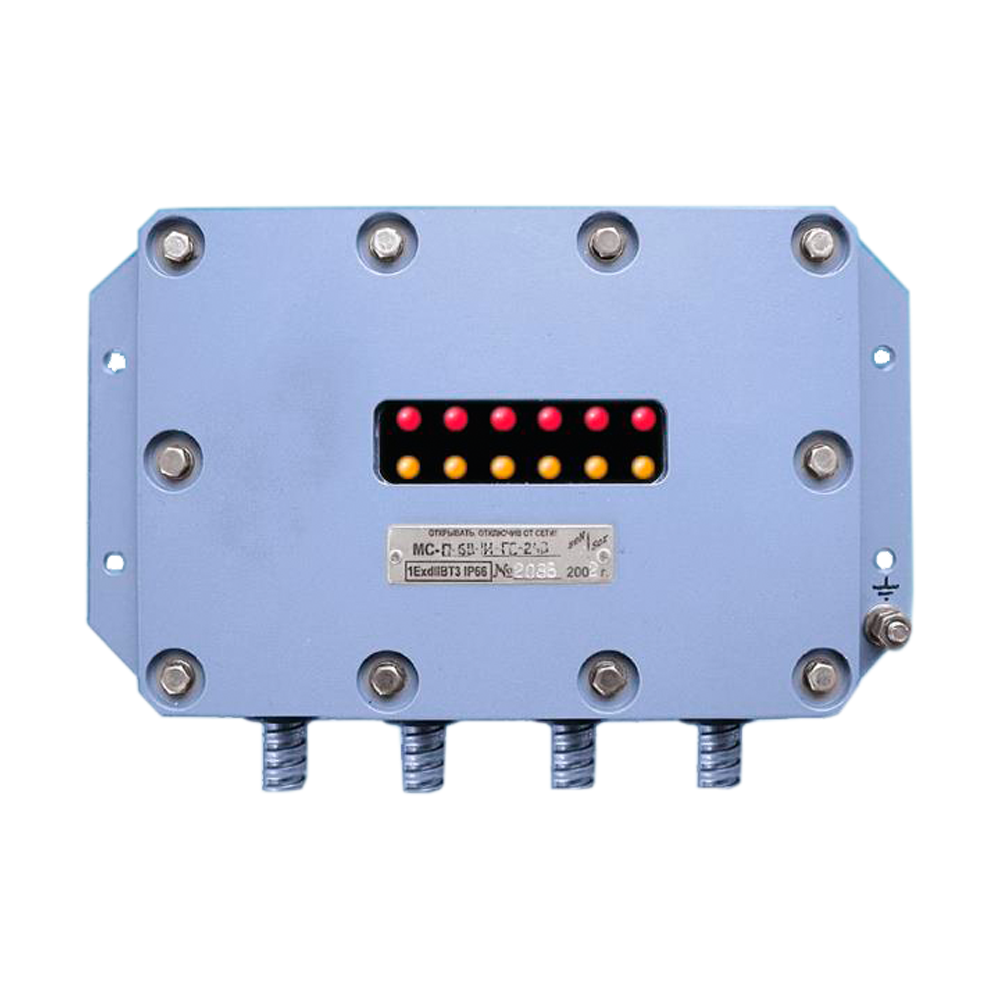

Датчики уровня ПМП-117 применяются в комплекте с многоканальным сигнализатором «МС-ПА» и осуществляет подачу управляющих сигналов на контрольных уровнях заполнения резервуара.

Устройство, принцип работы ППМ-117

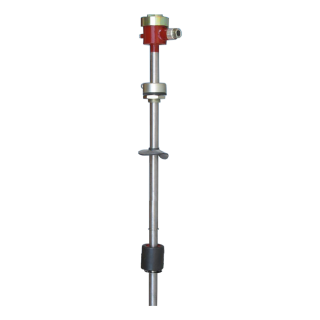

Магнитные уровнемеры ПМП-117 состоят из направляющей - трубы ᴓ18 (сталь 12Х18Н10Т), приваренной к стальному цилиндрическому корпусу с крышкой, заворачиваемой по резьбе.

Корпус имеет один или два кабельных ввода, рассчитанных под кабель наружным диаметром 5...12 мм, и укомплектованных втулкой уплотнительной, шайбой или цангой.

На направляющей ПМП-117 находятся два свободно перемещаемых поплавка, ход которых ограничен кольцами или хомутами. Внутри направляющей расположены плата с герметизированными контактами (герконами).

Поплавковые датчики уровня ПМП-117  могут крепиться к стенке (крышке, люку) резервуара посредством фланца (муфты, гайки). Для установки на боковую стенку резервуара предназначена модификация ПМП-117-053. Способ крепления данного исполнения – фланцевый (в отверстие патрубка с фланцем должны проходить поплавки и изгиб направляющей).

Принцип работы преобразователей уровня ПМП-117 основан на изменении герконами состояния (замкнут/разомкнут) под воздействием магнитного поля. В схеме ПМП-117 опорное напряжение подается на цепочку последовательно соединенных резисторов, которые в свою очередь соединены с магнитоуправляемыми контактами (герконами), образуя делитель напряжения.

В зависимости от уровня жидкости под действием магнита, находящегося в поплавке, происходит переключение герконов, определяя значение «измеренного» напряжения, соответствующего уровню жидкости, которое подается на МС. ПМП соединяется с сигнализатором «МС-ПА» трехпроводным кабелем.

Технические характеристики

Основная погрешность ±2 мм
Выходные сигналы Релейный
Температура контролируемой среды -50...+60°С
Давление контролируемой среды не более 2,5 МПа
Материалы изготовления Сталь 12Х18Н10Т, сталь 09Г2С
Исполнение по степени защиты IP66

Структура обозначения, пример заказа

ПМП-117
INV
НЖ
М27
УКМ10
В500-ВА300-А150
D48х50хd21-ФЛК

Тип поплавков (подробнее - в Руководстве по эксплуатации)

Обозначения и соответствующие размеры сигнальных уровней, мм (подробнее - в Руководстве по эксплуатации)

Тип кабельных вводов, наличие устройств крепления защитных оболочек (подробнее - в Руководстве по эксплуатации)

Тип устройства крепления (подробнее - в «ПМП преобразователи поплавковые магнитные. Общие сведения»)

Исполнение элементов корпуса (подробнее - в Руководстве по эксплуатации)

Положение на резервуаре (подробнее - в Руководстве по эксплуатации)

Наименование модели

Стандартный комплект поставки

  • Преобразователь магнитный поплавковый ПМП-117.
  • Руководство по эксплуатации.
  • Паспорт.
