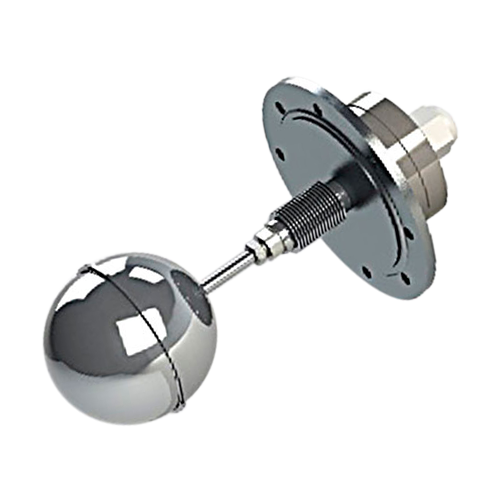

ДРУ-1ПМ-СКБ датчик-реле уровня жидкости поплавковый

Скачать PDF

Тип: Стационарный/Одноканальный

Режим работы: Сигнализация предельных значений

Принцип действия: Поплавковый механический

Тип контролируемой среды: Вязкая, Жидкая

Описание

Датчик-реле уровня жидкости ДРУ-1ПМ-СКБ является модернизированным вариантом выпускаемого прибора ДРУ-1ПМ. Отличительными особенностями датчика являются: более низкая цена и повышенная надёжность, удобство обслуживания и улучшенные массо-габаритные характеристики за счёт усовершенствования конструкции. В частности, поплавок датчика легко снимается и устанавливается потребителем, что удобно при монтаже прибора, его обслуживании и др.

Датчик-реле ДРУ-1ПМ-СКБ предназначен для контроля уровня воды, дизельного и авиационного топлива, а также других жидкостей с динамической вязкостью не более 2,4 Па.с и плотностью не менее 0,8 г/см3.

 По пожарной безопасности датчик-реле уровня не обладает способностью к самовоспламенению, не поддерживает и не вызывает  горение.

Датчики-реле ДРУ-1ПМ СКБ могут использоваться в комплекте с блоком барьеров искровой защиты «Сигнал» ТУ 4672-017-42334258-99 с уровнем взрывозащиты «Exib II CT6», а также с аналогичными  блоками для передачи сигнала срабатывания контактов реле из зоны, где возможно образование взрывоопасных смесей.

По устойчивости к механическим воздействиям датчик-реле соответствует группе исполнения N2 по ГОСТ 52931.

Конструкция и работа датчика ДРУ-1ПМ-СКБ
На фланце прибора крепится плата с микропереключателем. Поплавок выполняет роль чувствительного элемента. Принцип работы датчика-реле уровня ДРУ-1ПМ-СКБ основан на изменении положения поплавка под воздействием выталкивающей силы контролируемой жидкости. Поплавок при своем перемещении рычагом воздействует на микропереключатель, включенный в электрические цепи сигнальных или пусковых устройств потребителя.

В конструкции поплавкового датчика ДРУ-1ПМ-СКБ предусмотрена возможность замены поплавка в случае выхода его из строя.

Дифференциал не более 10 мм.

Коммутационная способность электрических контактов датчика-реле ДРУ-1ПМ-СКБ:

  • От 0,2 до 4 А постоянного тока с активной нагрузкой  при напряжении 0,2...30 В.
  • От 0,2 до 2 А постоянного тока с индуктивной нагрузкой  (t<0,015 с)  при напряжении 0,2 ...30 В.
  • От 0,2 до 2 А переменного тока с активной нагрузкой  при напряжении 0,2...250 В, 50 Гц.
  • От 0,2 до 2 А переменного тока с индуктивной нагрузкой при напряжении 0,2...250 В, 50 Гц.

Максимальная коммутируемая мощность, В.А, не более:

  • При постоянном токе  -  70.
  • При переменном токе  - 300.

Датчик-реле жидкости ДРУ-1ПМ СКБ сохраняет работоспособность при воздействии следующих климатических факторов внешней среды:

  • Температура окружающего воздуха: -60...+70°С.
  • Относительная влажность воздуха: 98% при температуре +40°С (без конденсации влаги).

Технические характеристики

Температура контролируемой среды Вода, вода с хромпиком от 1,1 до 1,6% по весу воды: +6...+105°С

Дизельное топливо: -50...+60°С

Авиационное топливо: +6...+105°С

Другие жидкости: -50...+125°С

Давление контролируемой среды До 0,8 (8) МПа (кгс/см2)
Материалы изготовления Сталь 12Х18Н10Т; Резина
Климатическое исполнение (диапазон рабочих температур) У2
Исполнение по степени защиты IP65
Вес 1,1 кг

Стандартный комплект поставки

  • Датчик-реле ДРУ-1ПМ-СКБ.
  • Паспорт.
  • Руководство по эксплуатации.
