РСУ-1Р-2 сигнализаторы уровня микроволновые

Скачать PDF

Тип: Стационарный/Одноканальный

Режим работы: Сигнализация предельных значений

Тип контролируемой среды: Сыпучая

Маркировка взрывозащиты: Нет

Описание

Сигнализаторы уровня РСУ-1Р-2 и РСУ-1Р-2А предназначены для контроля пороговых уровней тяжёлых абразивных неагрессивных сыпучих материалов в самотёке, бункере или его коническом сходе диаметром (шириной) до 8 метров. Применяются как альтернатива радиоизотопным (радиоактивным) датчикам уровня при сильных ударных нагрузках на внутренние стенки бункера (на таких материалах, как гравий, щебень, крупнодисперсная порода и т. д.).

Принцип действия сигнализаторов РСУ-1Р-2

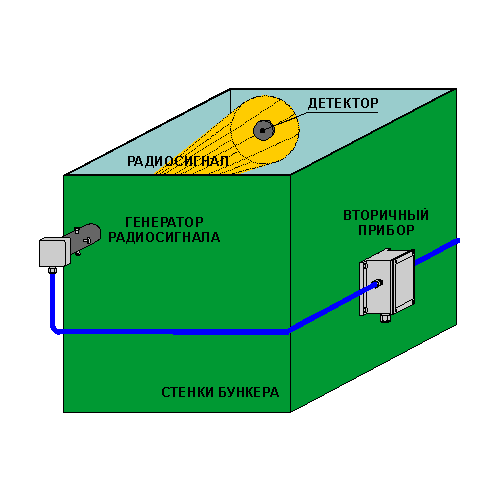

Работа приборов основана на ослаблении продуктом уровня радиосигнала, проходящего острым лучом от микроволнового генератора до приёмника, установленных на противоположные стенки бункера. Все сыпучие вещества в определённой степени пропускают микроволновый луч. Чувствительность датчика уровня сигнализатора РСУ-1Р-2 регулируется так, чтобы он работал сквозь слой налипшего материала. Максимальная толщина этого слоя зависит от влажности и плотности продукта, содержания в нём металлических примесей и т. д. Она может составлять от 10-15 мм (для влажных или металлосодержащих веществ) до 300-500 мм (для легких сухих материалов). Поэтому прибор легко настроить так, чтобы он не давал ложных срабатываний на пыль, налипание, "залегание" продукта на сходах и т. д.

Генератор и детектор микроволновых сигнализаторов уровня РСУ-1Р-2 имеют одинаковую конструкцию, которая обеспечивает:

  • Возможность установки как на параллельные стенки бункера, так и на его конические сходы. Крепёжная труба может быть приварена к стенке бункера под любым углом.
  • Возможность использовать прибор на бункерах с высокими механическими и ударными нагрузками. Со стороны продукта волновод закрывается стаканом, изготовленным из износостойкого и ударопрочного композита – полиуретана. Толщина дна стакана – 15 мм.
  • Герметичность конструкции.
  • Удобство монтажа – для установки генераторного (детекторного) модуля требуется только одно круглое отверстие диаметром 48-50 мм.

Сигнализаторы РСУ-1Р-2 и РСУ-1Р-2А содержат встроенное реле времени: время задержки регулируется в диапазоне от 1 до 20 сек. Тип задержки (на включение реле/ на отключение реле/ симметричная) задаётся переключателями внутри прибора. Мощность микроволнового излучения не превышает 0,01 Вт.

Технические характеристики

Диапазоны измерений До 8 м (максимальное расстояние между генератором и детектором)
Выходные сигналы Релейный
Температура контролируемой среды ‑40...+80°С
Исполнение по степени защиты IP54, IP65
Питание =24 В, ~220 В
Габариты Генератора ППМ-02ВГ и детектора ППМ-02ВП: 82х82х260 мм; Сигнализатора: 163х136х90 мм
Вес В упаковке: до 4,2 кг

Варианты исполнений

  • РСУ-1Р-2 питается от промышленной сети переменного тока (~187-242 В, 49-51 Гц).
  • РСУ-1Р-2А – от постоянного напряжения 21-27 В.

Стандартный комплект поставки

  • Сигнализатор «Контур-2»/«Контур-2А» - 1 шт.
  • Генератор ППМ-02ВГ - 1 шт.
  • Детектор ППМ-02ВП - 1 шт.
  • Крепёжная труба – 2 шт.
  • Болты М6х20 – 8 шт.
