ИУБ-1К уровнемеры бесконтактные

Скачать PDF

Тип: Стационарный/Одноканальный

Режим работы: Непрерывное слежение

Принцип действия: Радиоизотопный

Тип контролируемой среды: Вязкая, Жидкая, Сыпучая

Маркировка взрывозащиты: 1ExdIICT6, 1ExdIIСT5, Нет

Цена (без учета НДС): По запросу pуб.

Описание

Радиоизотопные уровнемеры ИУБ-1К предназначены для бесконтактного измерения уровня жидких или сыпучих материалов. Используются при работе с различными средами:

  • Токсичными, агрессивными и биологически опасными.
  • Коррозирующими и абразивными.
  • Расплавленными и криогенными.
  • Радиоактивными, с высоким или переменным уровнем радиоактивности.
  • Пенами, суспензиями  и взвесями.
  • Порошками и другими высоко диспергированными сыпучими веществами.
  • Пульпой, рудой, шихтой и их аналогами.

Преимущества бесконтактных уровнемеров ИУБ-1К:

  • Полностью бесконтактны.
  • Компактны.
  • Не содержат движущихся частей.
  • Не требуют обслуживания.
  • Не имеет ограничений по давлению и температуре внутри контролируемого объекта.

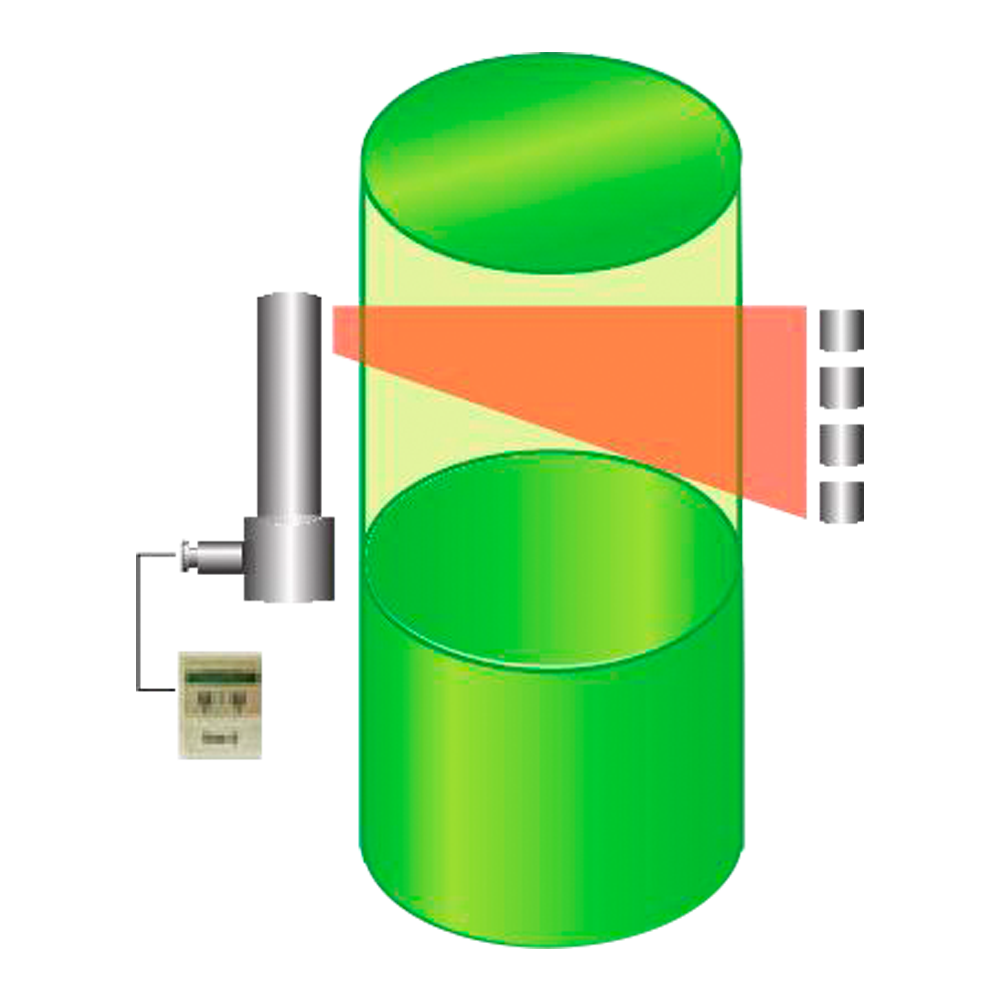

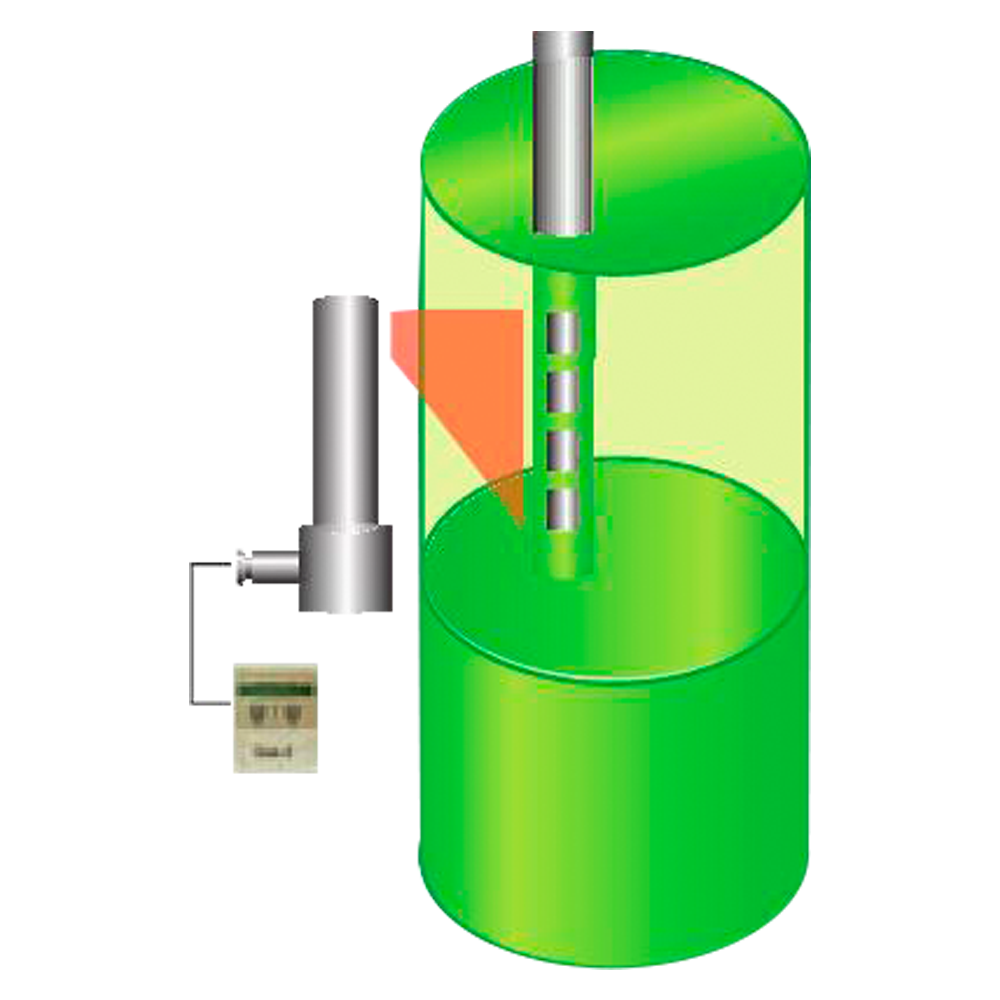

Принцип действия уровнемеров ИУБ-1К основан на регистрации изменения потока гамма-излучения от протяженного экологически безопасного источника, вызванного изменением уровня находящегося в контролируемой ёмкости материала. Соответствующие компоненты выполнены в герметичном или взрывозащищенном (уровень РВ) корпусах, устойчивы к вибрациям и адаптированы к жестким климатическим условиям.

Технические характеристики

Диапазоны измерений 0,1...1,6 м (ИУБ-1К-1, ИУБ-1К-7, ИУБ-1К-9); 0,1...1,0 м (ИУБ-1К-2, ИУБ-1К-8, ИУБ-1К-10)
Основная погрешность ±0,04 мм (ИУБ-1К-1, ИУБ-1К-7, ИУБ-1К-9); ±0,06 мм (ИУБ-1К-2, ИУБ-1К-8, ИУБ-1К-10)
Выходные сигналы Токовый 4-20 мА
Температура контролируемой среды без ограничений
Давление контролируемой среды без ограничений
Исполнение по степени защиты IP54
Питание ~220 В
Вес Входящие в состав уровнемеров блоки: 7 кг (БД-1-01); 9,2 кг (БД-1-03); 2,6 кг (БД-6-1); 4,3 кг (БД-6-1Д, БД-7-1); 6,1 кг (БД-7-1Д); 0,91 кг (БОИ -3); 0,85 кг (БП-1)

Структура обозначения, пример заказа

ИУБ- 1К
9

Модификация ИУБ-1К: 1; 2; 7; 8; 9; 10 (см. Варианты исполнений)

Наименование модели

Варианты исполнений

Наименование

Обозначение

ИУБ-
1К-1

ИУБ-
1К-2

ИУБ-
1К-7

ИУБ-
1К-8

ИУБ-
1К-9

ИУБ-
1К-10

Блок детектирования БД-1-03

КЗРС.329000.000-03

1

- - - - -

Рама

КЗРС.460122.020-03-200

1

- - - - -

Экран

КЗРС.460628.001

1

1

- - - -

Экран

КЗРС.460628.002

2

- - - - -

Блок детектирования БД-1-01

КЗРС.329000.000-01

-

1

- - - -

Рама

КЗРС.460122.020-01-200

-

1

- - - -

Блок детектирования
БД–6-1Д

КЗРС.329000.006-21

- -

1

- - -

Основание

КЗРС.460121.031-03

- -

1

-

1

-

Экран

КЗРС.460456.143

- -

1

1

1

1

Экран

КЗРС.460456.163

- -

1

-

1

-

Блок детектирования
БД–6-1

КЗРС.329000.006-01

- - -

1

- -

Основание

КЗРС.460121.031-01

- - -

1

-

1

Блок детектирования
БД–7-1Д

КЗРС.329000.007-21

- - - -

1

-

Блок детектирования
БД–7-1

КЗРС.329000.007-01

- - - -

-

1

Блок питания
БП-1

КЗРС.460423.009

1

1

1

1

1

1

Блок БОИ-3

КЗРС.843809.005

1

1

1

1

1

1

Руководство по эксплуатации

КЗРС.843000.001 РЭ

1

1

1

1

1

1

Паспорт

КЗРС.843000.001 ПС

1

1

1

1

1

1
