БАРС-352И уровнемеры радиолокационные радарные

Скачать PDF

Тип: Стационарный/Одноканальный

Режим работы: Непрерывное слежение

Принцип действия: Радиолокационный радарный

Тип контролируемой среды: Вязкая, Жидкая

Маркировка взрывозащиты: 1ExdIIBT4

Цена (без учета НДС): По запросу руб.

Описание

Радарные уровнемеры БАРС-352И предназначены для непрерывного бесконтактного высокоточного измерения уровня различных жидких сред: cветлые нефтепродукты, нефть и темные нефтепродукты, любые жидкости (как проводящие, так и непроводящие), едкие химические реагенты (щелочи, кислоты и их растворы), пасты, растворители, краски, в технологических и товарных резервуарах, в том числе и в емкостях, находящихся под избыточным давлением, как автономно, так и в составе систем коммерческого учета.

При выпуске из производства радарные радиолокационные уровнемеры БАРС-352И подлежат первичной поверке в соответствии с методикой поверки. Поверка радарных уровнемеров осуществляется на поверочной установке УП-01.

Функциональные возможности радарных уровнемеров БАРС-352И

  • Высокоточное, непрерывное, бесконтактное измерение уровня контролируемой среды и преобразование результатов измерений в цифровой и аналоговый электрические сигналы.
  • Передача преобразованных значений уровня по линиям связи (цифровым и аналоговой) на внешние устройства, которые осуществляют использование полученной измерительной информации для целей индикации результатов измерений, инвентаризации или управления процессами загрузки/выгрузки резервуара.

Преимущества радиолокационных уровнемеров БАРС-352И:

  • Более стабильная работа в условиях интенсивных испарений, за счет применения двухантенной схемы.
  • Высокая точность измерений (погрешность измерения ±1 мм).
  • Высокая надежность.
  • Независимость точности и стабильности измерений от влияния дестабилизирующих факторов (температура окружающей среды, наличие испарений внутри резервуара, агрессивный характер контролируемого продукта и т.п.).
  • Полная автоматизация, что предельно облегчает установку, включение и эксплуатацию прибора.
  • Возможность работы во взрывоопасных зонах.
  • Полная безопасность для персонала предприятий ввиду малой мощности излучения (существенно ниже существующих норм), а также – полной локализации радиоволн внутри резервуара.
  • Легкость интеграции прибора в информационную сеть предприятия и АСУТП.
  • Автоматические самодиагностика и сигнализация внутренних отказов.
  • Возможность работы при существенном изменении питающих напряжений.
  • Небольшая потребляемая мощность.

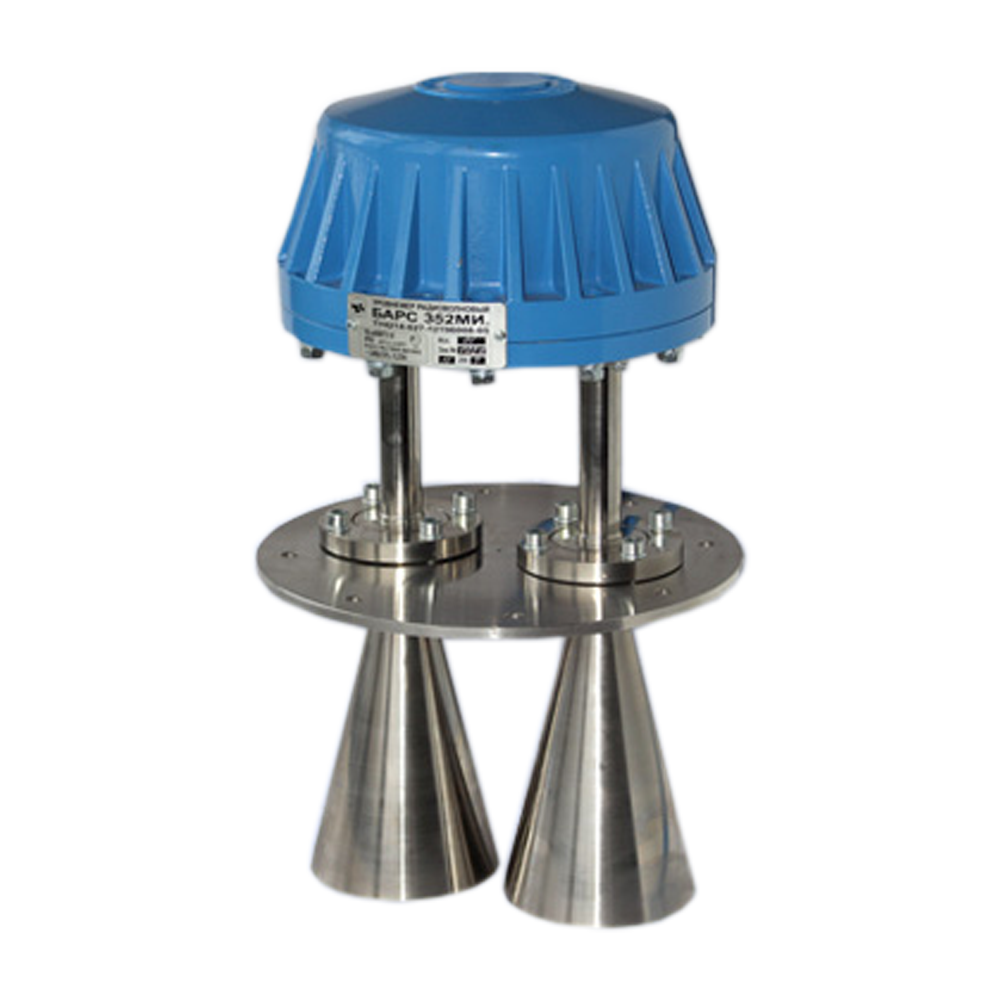

Радарные уровнемеры БАРС-352И конструктивно состоит из блока обработки и механически соединенной с ним антенно-волноводной системы (АВС). Блок обработки представляет собой взрывонепроницаемую оболочку из алюминиевого сплава, внутри которой размещены все электронные узлы и блоки прибора. АВС включает приемопередающую антенну и соединительную волноводную секцию. Детали АВС, непосредственно контактирующие с атмосферой резервуара, выполнены из материалов, стойких к химическим воздействиям – нержавеющей стали и фторопласта. Для установки прибора на фланце патрубка рабочего резервуара служит монтажный фланец, прикрепленный к АВС.

Приборы представляют собой радиоволновые дальномеры с непрерывным излучением. Блок обработки формирует радиосигнал с периодической линейной модуляцией частоты, излучаемый антенной в направлении контролируемой среды. Радиоволна проходит через свободное пространство, отражается от поверхности контролируемой среды, распространяется в обратном направлении, принимается антенной и вновь поступает в блок обработки, где взаимодействует с сигналом, излучаемым в данный момент времени.

Сигнальный процессор производит спектральную обработку измерительного сигнала и выполняет вычисление текущего уровня, которое преобразуется в цифровой код и аналоговый токовый сигнал и передается по линиям информационной связи на внешние устройства.

Радарные уровнемеры БАРС-352И предусматривают эксплуатацию совместно с внешними устройствами:

Радиолокационные уровнемеры БАРС-352И могут быть объединены в локальную сеть с интерфейсом RS485, что позволяет подключить без повторителей сигнала до 32 приборов на одну линию связи. При наличии повторителей в линии связи возможно подключение 250 приборов.

Технические характеристики

Диапазоны измерений До 30 м
Основная погрешность ±1 мм
Выходные сигналы RS485, Токовый 4-20 мА
Температура контролируемой среды -40...+100°С
Давление контролируемой среды До 1,6 МПа
Материалы изготовления Нержавеющая сталь, фторопласт
Исполнение по степени защиты IP65
Питание =24 В

Структура обозначения, пример заказа

БАРС-352
И
12

Варианты исполнений прибора: 00..18

Взрывозащита: вид взрывозащиты-искробезопастная электрическая цепь

Наименование модели

Варианты исполнений

Для обеспечения возможности монтажа радарного уровнемера на фланцах резервуаров и емкостей с различными геометрическими размерами, использования уровнемеров на резервуарах с избыточным давлением и повышенной температурой контролируемой среды, выпускается ряд исполнений прибора. Исполнения отличаются конструкцией антенно-волноводной системы (АВС), приспособленных к различным параметрам контролируемой среды, наличием трубы-волновода.

Стандартный комплект поставки

  • Преобразователь уровня радиоволновый БАРС-352И.
  • Руководство по эксплуатации.
  • Программное обеспечение.
  • Свидетельство о поверке.
