УП-01 установка поверочная для радарных уровнемеров

Скачать PDF

Описание

Установка УП-01 предназначена для осуществления первичной и периодической поверки радарных уровнемеров БАРС-352ИБАРС-351ИБАРС-341И, а также – аналогичных уровнемеров отечественных и зарубежных производителей.

На основании положительных результатов испытаний поверочная установка УП-01 внесена в Государственный реестр средств измерений под № 32101-06 (сертификат об утверждении типа средств измерений RU.E.29.004.A № 24455).

Принцип действия

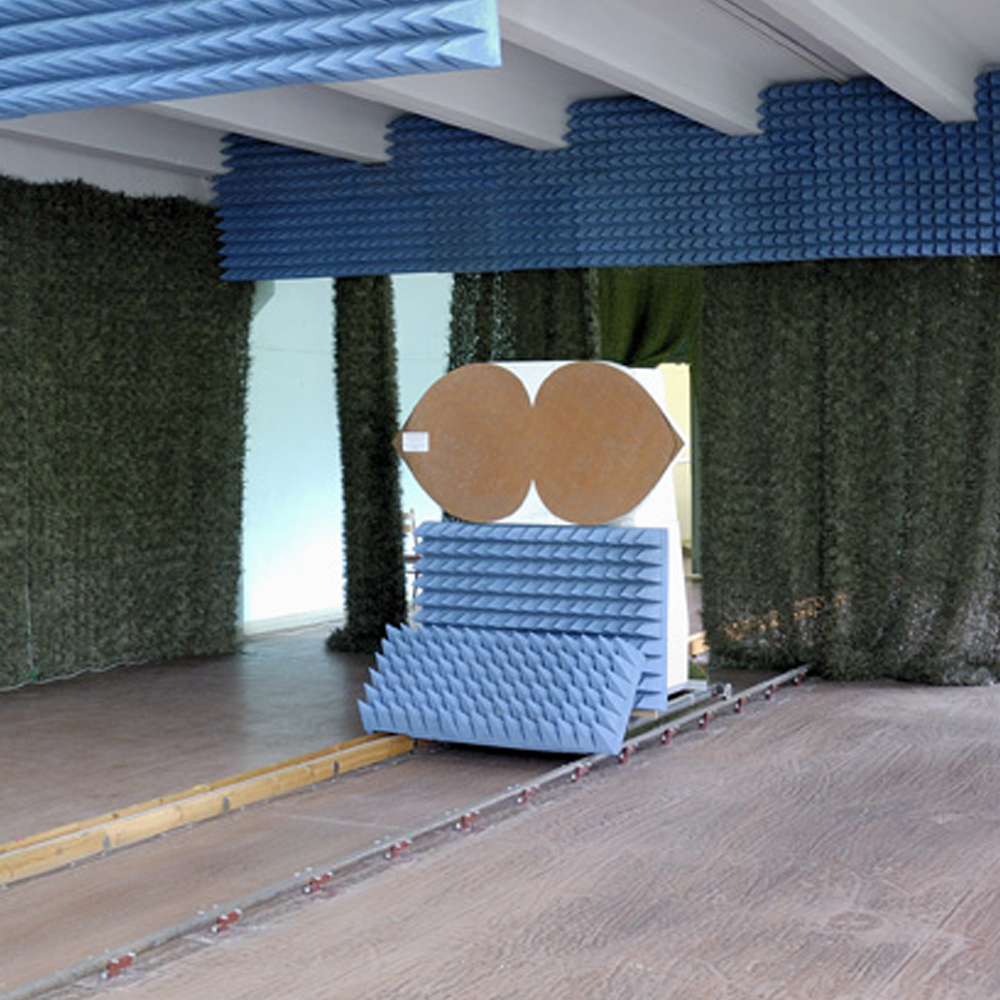

Все работы на поверочной установке УП-01 основаны на использовании имитационного метода. Суть метода заключается в том, что реальный эхо-сигнал, отражаемый в резервуаре от поверхности жидкого нефтепродукта, в установке заменяется на сигнал, отражаемый от радиолокационного отражателя. Форма отражателя выбрана таким образом, чтобы максимально приблизить параметры отражаемого сигнала к реальному. Перемещение отражателя с высокой точностью позволяет просматривать показания радарных уровнемеров как на собственных индикаторах, так и на вторичном оборудовании и производить их оценку на соответствие показаниям отсчетного устройства.

Технические характеристики

Диапазоны измерений От 1 до 16 м
Основная погрешность ±0,3 мм (воспроизведения значений уровня); ±0,2°С (измерения температуры окружающего воздуха); ±3,0 % (измерения влажности окружающего воздуха); ±0,1 кПа (измерения атмосферного давления)
