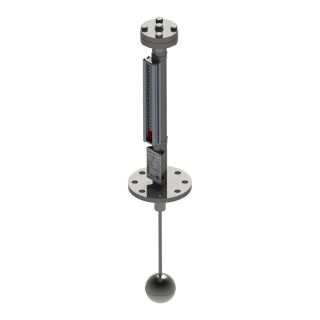

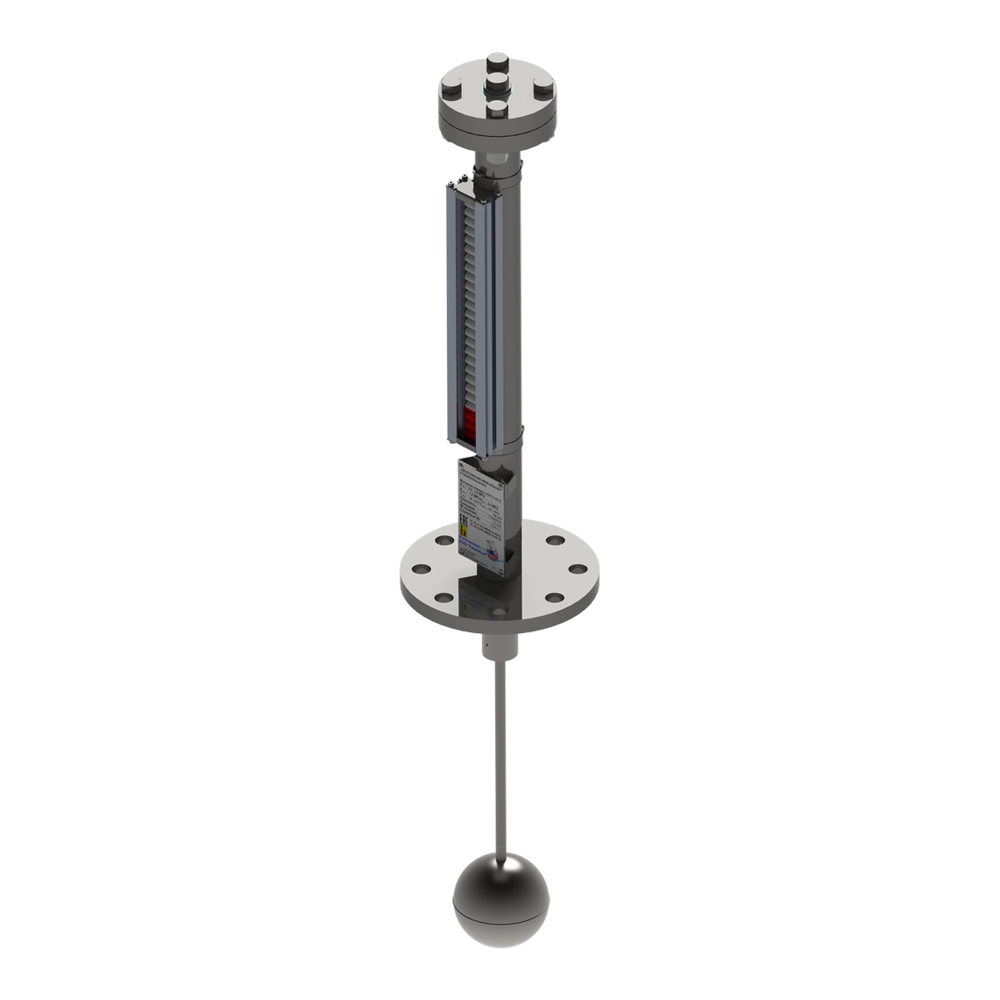

LGB-OT указатели уровня верхнего монтажа с системой компенсации веса поплавка DK

Скачать PDF

Тип: Стационарный/Одноканальный

Режим работы: Непрерывное слежение

Принцип действия: Визуальный

Тип контролируемой среды: Вязкая, Жидкая

Маркировка взрывозащиты: 1ExibIICT6

Описание

Указатели уровня верхнего монтажа LGB-OT с системой компенсации веса поплавка DK предназначены для измерений верхнего уровня и границы раздела жидких сред, в том числе пищевых и взрывоопасных. Указатели такого исполнения применяются в случаях, когда в качестве измеряемой среды выступает жидкости с сверхнизкой плотностью: <500 кг/м3. Например на газовых сетчатых сепараторах и тп.

Область применения
Уровнемеры LGB-OT предназначены для использования в системах визуального и/или автоматического контроля, регулирования и управления технологическими процессами нефтеперерабатывающей, пищевой, химической и других отраслей промышленности.
Указатели уровня LGB-OT чаще всего используется для измерения уровня в подземных дренажных емкостях (например: ЕП или ЕПП), емкостях хранения СУГ (например РГС, РГД), пожарных резервуарах, отстойниках, также может использоваться и для измерения уровня жидкости и в надземных резервуарах, в случае, когда позиция наблюдателя находится над самим резервуаром.

Устройство и принцип работы
Указатель уровня верхнего монтажа LGB-OT состоит из выносной камеры (колонки) с соединительными элементами, с помощью которых он монтируется на ёмкости или аппарате. Возможны конструктивные исполнения с соединительным фланцем или резьбой.
Внутри выносной камеры находится направляющий стержень, в верхней части которого расположена магнитная система. К нижней части направляющего стержня крепится поплавок. Положение поплавка и соответственно, магнитной системы, по высоте изменяется пропорционально в соответствии с уровнем измеряемой среды в контролируемом резервуаре или аппарате.

Материал и размеры выносной камеры подбираются таким образом, чтобы магнитное поле поплавка, сконцентрированное перпендикулярно оси выносной камеры, бесконтактно воздействовало на установленные снаружи магнитный индикатор, сигнализатор и/или датчик уровня.

Магнитный индикатор представляет из себя конструкцию из металлического профиля, наборных элементов, защитного стекла и крепежных элементов. Наборный элемент состоит из двух окрашенных в контрастные цвета половин и закрепленного внутри магнита. Наборные элементы располагаются в металлическом профиле с шагом 10 мм.

При перемещении поплавка, создаваемое им перпендикулярное магнитное поле воздействует на магнитное поле внутри магнитного индикатора и создает вращательный момент, который разворачивает наборные элементы на 180°. Таким образом окрашенные наборные элементы создают непрерывную последовательность одного цвета ниже уровня заполнения резервуара жидкостью и другого цвета выше. Для показаний магнитный индикатор не требует дополнительной энергии.

Приставка из акрилового стекла шириной от 40 до 200 мм предназначена для устранения эффектов запотевания и заиндевения магнитного индикатора.

Система компенсации веса поплавка служит для решения широкого круга задач, которые невозможно решить при стандартном исполнении указателя уровня верхнего монтажа. При наличии противовеса, для всплытия поплавка в жидкости требуется значительно меньшая выталкивающая сила, что позволяет использовать поплавок меньшего размера либо применять указатели уровня на жидкостях с низкой плотностью.

Технические характеристики

Диапазоны измерений От 0,3 до 6 м
Температура контролируемой среды -196...+500 °C
Давление контролируемой среды -1...40 бар

Структура обозначения, пример заказа

LGB
OT
E25/40/B1
M1000
V60x2/27
RI
F2T51/150/N4/40
Ex
N-N
N-DK

Обогрев и температурная изоляция - Конструктивное исполнение указателя уровня LGB (подробнее - в Руководстве по эксплуатации)

Датчик уровня в комплекте с LGB - Сигнализатор уровня в комплекте с LGB (подробнее - в Руководстве по эксплуатации)

Одобрения и сертификаты (подробнее - в Руководстве по эксплуатации)

Поплавок (подробнее - в Руководстве по эксплуатации)

Индикатор/приставка/шкала (подробнее - в Руководстве по эксплуатации)

Материал, диаметр и толщина стенки камеры указателя уровня (материал футеровки) (подробнее - в Руководстве по эксплуатации)

Расстояние L / Диапазон показаний (измерений) М (подробнее - в Руководстве по эксплуатации)

Вид присоединительных элементов/Присоединение к процессу (подробнее - в Руководстве по эксплуатации)

Вариант монтажного присоединения: OT - монтаж сверху ёмкости (овертанк)

Наименование модели
