LGB указатели уровня из полимерных материалов

Скачать PDF

Тип: Стационарный/Одноканальный

Режим работы: Непрерывное слежение

Принцип действия: Визуальный

Тип контролируемой среды: Вязкая, Жидкая

Маркировка взрывозащиты: 0ExiaIICT6

Описание

Указатели уровня LGB из полимерных материалов предназначены для измерений верхнего уровня и границы раздела жидких сред, в том числе пищевых и взрывоопасных.

Особенности указателей уровня LGB из полимерных материалов
Отличие данного исполнения уровнемеров LGB в том, что все элементы, имеющие непосредственный контакт с рабочей средой, выполнены из высокомолекулярных полимеров, обеспечивающих исключительные коррозионные свойства, стойкость к сорбции измеряемой среды (налипанию или нарастанию на стенки), высокую стойкость к старению в условиях агрессивной среды.

В отличие от исполнения указателя уровня с футеровкой, указатели уровня из полимерных материалов LGB предназначены для менее сложных технологических условий (меньшее избыточное давление и температура среды), но здесь могут применяться материалы не доступные для нанесения методом футеровки (полипропилен и поливинилхлорид).

Область применения
Указатели уровня LGB, выполненные из полимерных материалов подходят для измерения уровня таких агрессивных сред, как высококонцентрированные кислоты (серная, соляная, плавиковая, азотная) или щелочи (едкий натр, едкий калий, различные гидрооксиды металлов) при значительно меньшей стоимости по сравнению с традиционными приборами для измерения уровня данных жидкостей.

Конструкция и принцип работы

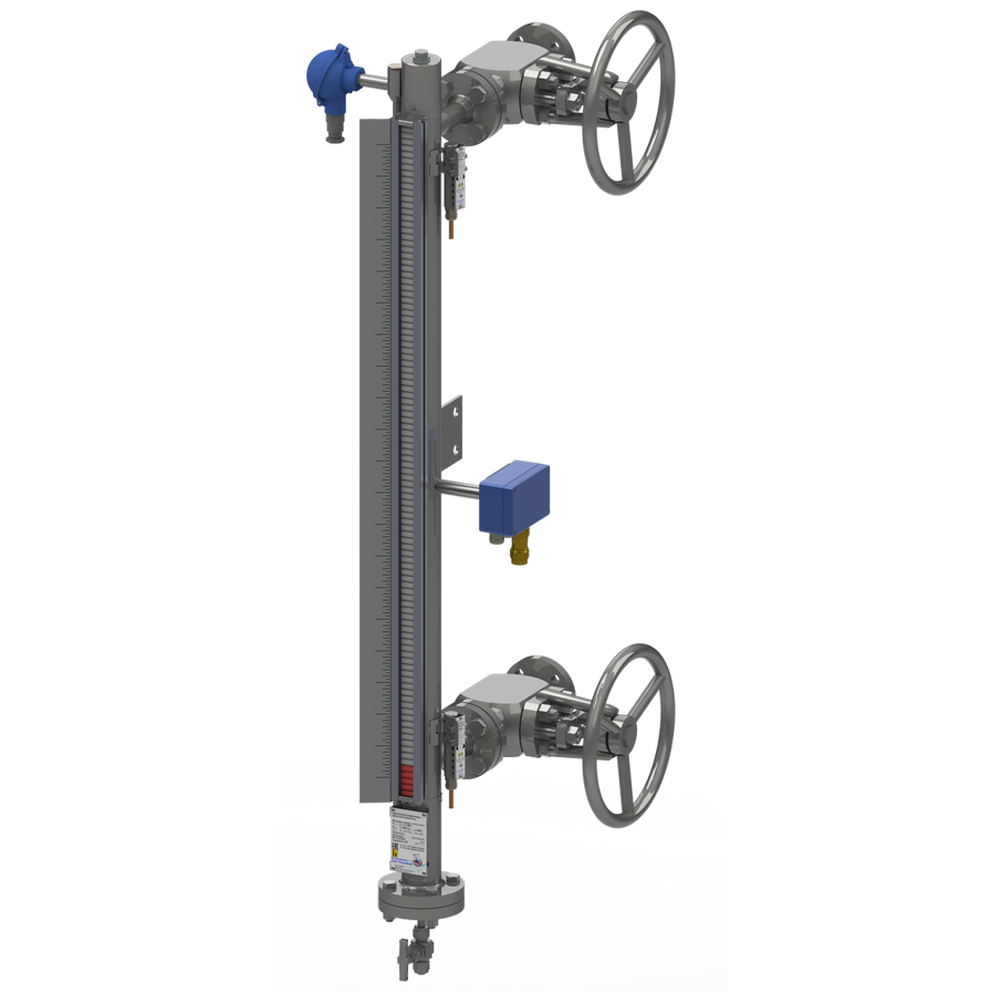

Указатели уровня жидкости LGB состоят из выносной камеры с присоединительными элементами (патрубки, фланцы), с помощью которых камера монтируется на резервуаре, поплавка, магнитного индикатора, датчика, сигнализаторов уровня.

Присоединительные элементы визуальных уровнемеров LGB относительно выносной камеры могут располагаться сбоку, сверху или снизу. Возможны варианты исполнения с присоединительными фланцами, патрубками с резьбой либо с патрубками под приварку.

Таким образом, выносная камера и резервуар образуют сообщающиеся сосуды. Согласно принципу сообщающихся сосудов, положение поплавка изменяется в выносной камере вместе с уровнем измеряемой среды, и, следовательно, измеряя уровень в выносной камере, измеряется уровень заполнения резервуара.

Внутри выносной камеры сигнализаторов LGB устанавливается поплавок со встроенным постоянным магнитом. Положение поплавка по высоте в выносной камере изменяется вместе с уровнем измеряемой среды в контролируемом резервуаре или аппарате. Материал и размеры выносной камеры подбираются таким образом, чтобы магнитное поле поплавка, сконцентрированное перпендикулярно оси выносной камеры, бесконтактно воздействовало на установленные снаружи магнитный индикатор, сигнализатор и/или датчик уровня.

Магнитный индикатор указателя уровня LGB представляет из себя конструкцию из металлического профиля, цветных наборных элементов, защитного стекла и крепежных элементов. Наборные элементы окрашены в два контрастных цвета и располагаются в металлическом профиле.

Внутри вращающихся наборных элементов расположены стержневые магниты, служащие для упорядоченной ориентации наборных элементов магнитного индикатора. При перемещении поплавка, создаваемое им перпендикулярное магнитное поле воздействует на магнитное поле магнита наборного элемента и создает вращательный момент, который разворачивает наборный
элемент на 180°. Таким образом окрашенные наборные элементы создают непрерывную последовательность одного цвета ниже уровня заполнения резервуара жидкостью и другого цвета выше. Для показаний магнитный индикатор не требует электроэнергии.

Датчик уровня LLT, расположенный снаружи камеры указателя уровня LGB преобразует перемещения магнитного поля поплавка в выходной цифровой либо унифицированный электрический сигнал, передаваемый в систему управления технологическим процессом.
Сигнализаторы уровня LLS, располагаются снаружи камеры уровнемера LGB в тех точках, уровень жидкости в которых необходимо контролировать. Сигнализаторы предназначены для контроля жидкости в определенных точках посредством коммутирования электрических цепей, к которым можно подключить различные управляющие устройства (клапана, насосы и т.п.).

Технические характеристики

Диапазоны измерений до 6 м
Температура контролируемой среды -10...+80 °C (PVDF); -10...+60 °C (PP); -10...+40 °C (PVC)
Давление контролируемой среды -0,1…4 бар
Материалы изготовления Поливинилиденфторид PVDF, полипропилен PP, поливинилхлорид PVC

Структура обозначения, пример заказа

LGB
SS
E50/16/B1
M1000
D63x3
RI
F1D50/250/N4/4
N
N-N
N-N

Обогрев и температурная изоляция - Конструктивное исполнение указателя уровня LGB (подробнее - в Руководстве по эксплуатации)

Датчик уровня в комплекте с LGB - Сигнализатор уровня в комплекте с LGB (подробнее - в Руководстве по эксплуатации)

Одобрения и сертификаты (подробнее - в Руководстве по эксплуатации)

Поплавок (подробнее - в Руководстве по эксплуатации)

Индикатор/приставка/шкала (подробнее - в Руководстве по эксплуатации)

Материал, диаметр и толщина стенки камеры указателя уровня (материал футеровки) (подробнее - в Руководстве по эксплуатации)

Расстояние L / Диапазон показаний (измерений) М (подробнее - в Руководстве по эксплуатации)

Вид присоединительных элементов/Присоединение к процессу (подробнее - в Руководстве по эксплуатации)

Варианты монтажного присоединения (подробнее - в Руководстве по эксплуатации)

Наименование модели
