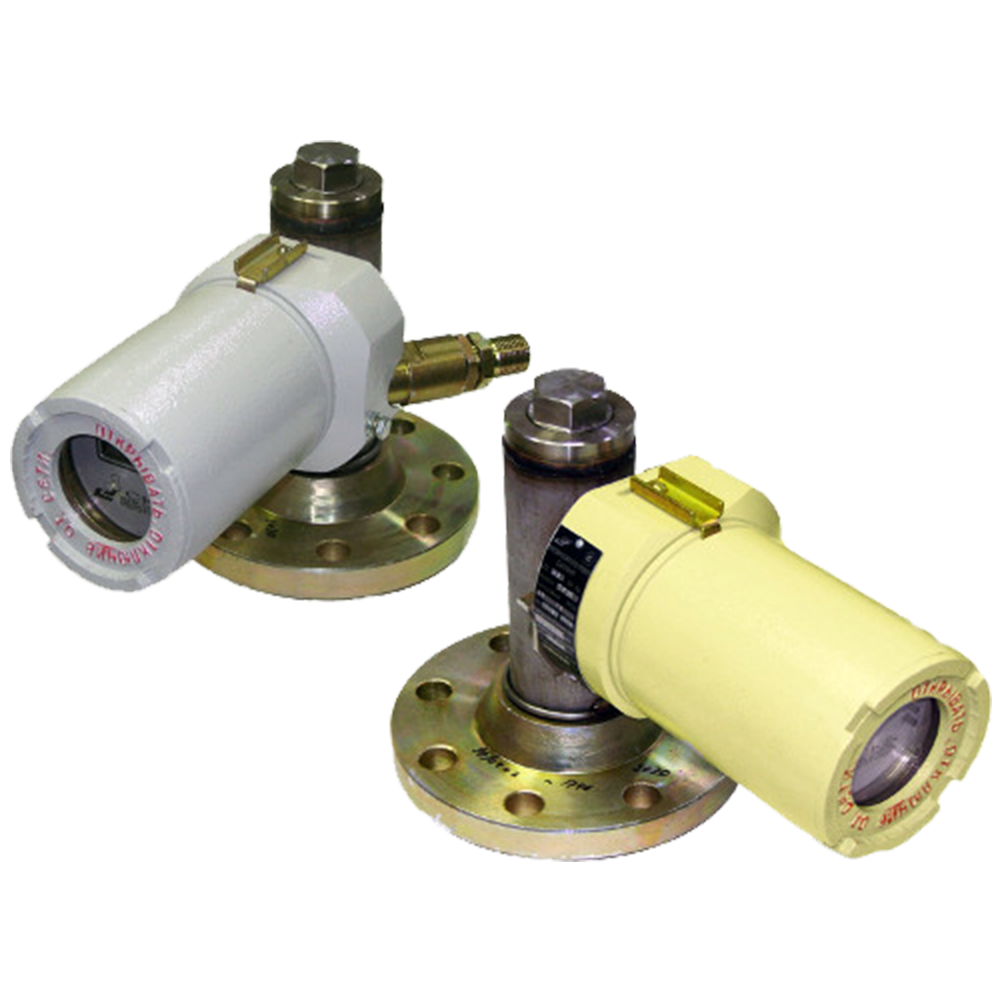

УБ-ЭМ1 преобразователи уровня буйковые

Скачать PDF

Тип: Стационарный/Одноканальный

Режим работы: Непрерывное слежение

Принцип действия: Буйковый (контактный)

Тип контролируемой среды: Жидкая

Маркировка взрывозащиты: 0ExiaIICT5

Цена (без учета НДС): По запросу руб.

Описание

Преобразователи УБ-ЭМ1 обеспечивают непрерывное преобразование значения измеряемого уровня жидкости (модели 2620, 2622, 2630, 2640, 2650) или уровня границы раздела двух жидких фаз (модели 2615) в стандартный токовый и (или) цифровой на базе HART-протокола выходной сигнал дистанционной передачи.

УБ-ЭМ1 используются в системах автоматического контроля, регулирования и управления технологическими процессами. Некоторые модели подходят для взрывоопасных условий производства. Измеряемые жидкие среды могут быть как нейтральными, так и агрессивными.

Преобразователи УБ-ЭМ1-Ех имеют взрывозащищенное исполнение с видом взрывозащиты «искробезопасная электрическая цепь» с уровнем «Особовзрывобезопасный», соответствуют требованиям ГОСТ Р 51330.0-99, ГОСТ Р 51330.10-99.

Преобразователи уровня УБ-ЭМ1-А предназначены для эксплуатации на объектах атомной энергетики и относятся к элементам нормальной эксплуатации и элементам управляющих систем безопасности, класса 3Н, 3НУ, 4Н по ПНАЭ Г-01-011-97, критерий качества функционирования В по ГОСТ Р50746-2000.

Особенности УБ-ЭМ1

В конструкцию УБ-ЭМ1 входит новейшая микропроцессорная электроника, благодаря которой:

  • Повысилась точность измерений в реальных условиях эксплуатации – путем введения динамической температурной компенсации значительно снизилась температурная погрешность, допускаемая при проведении измерений.
  • Настройка «нуля», «диапазона измерения» и перенастройка на другой диапазон измерения производятся независимо друг от друга.
  • Установка «нуля» производится непосредственно на объекте, без вскрытия и разгерметизации электронного блока. Это преимущество особенно важно при использовании УБ-ЭМ1 во взрывоопасной или агрессивной среде.
  • Перенастройка УБ-ЭМ1 на новые характеристики буйков (сухой вес и выталкивающая сила) и новые значения плотности контролируемой жидкости производится без демонтажа.
  • Отображение измеряемого уровня на ЖКИ может быть как в % (0-100), так и в мм (0-9999).
  • Вид выходного сигнала (0-5; 0-20 или 4-20 мА) можно выбирать.
  • Появилась возможность устанавливать время усреднения выходного сигнала от 1 до 60 с.
  • Добавился режим «электронная лупа».
  • Возможен вывод на ЖКИ ненормированного значения температуры внутри электрического блока.
  • Использование датчика Холла позволило исключить прямой контакт датчика с подвижной системой узла ввода, т.е. исключить разрушение датчика при неаккуратном монтаже или резком сбросе контролируемой жидкости из емкости.

Преобразователи УБ-ЭМ1 имеют повышенную электромагнитную совместимость, что обеспечивают их стабильную работу вблизи мощных источников электромагнитных излучений. Предусмотрена опция защиты настроек от несанкционированного доступа.

Преобразователи предназначены для контроля уровня сред, не содержащих компонентов, конденсат паров которых замерзает при отрицательных температурах окружающего воздуха, возможных в процессе эксплуатации. При наличии таких компонентов и температуре окружающего воздуха до -60°С надежная работа буйковых преобразователей уровня УБ-ЭМ1 гарантируется с применением обогревателей ОУр-1М ТУ 4214-047-42334258-2008.

Конструкция и принцип действия УБ-ЭМ1

УБ-ЭМ1 состоят из измерительного блока и электронного преобразователя. При перепадах уровня происходит изменение гидростатической выталкивающей силы, воздействующей на чувствительный элемент - буек. Это усилие через рычаг передается на магнитную систему, которая перемещается относительно неподвижно закрепленного датчика Холла. При этом напряжение с датчика Холла изменяется пропорционально выталкивающей силе.

Напряжение с датчика обрабатывается микропроцессорным электронным блоком (производится линеаризация характеристики, температурная компенсация, фильтрация), и преобразуется в токовый выходной сигнал и визуализированное цифровое значение на индикаторе, пропорциональные измеряемому параметру (уровню среды). Электронный блок УБ-ЭМ1 выполнен на одной плате.

Технические характеристики

Диапазоны измерений Верхний предел измерения уровня, м
Модели 2620, 2622, 2630, 2640, 2642: 0,25; 0,4; 0,6; 0,8; 1,0; 1,6; 2,0; 2,5; 3,0; 4,0; 6,0; 10,0
Модель 2650: 1,0; 1,6; 2,0; 2,5
Модель 2615: 0,6; 1,0; 1,6
Основная погрешность ±0,25%; ±0,5%; ±1,0%
Выходные сигналы HART, Токовый 0-5 мА, Токовый 0-20 мА, Токовый 4-20 мА
Температура контролируемой среды -50...+120°С
Давление контролируемой среды До 2,5...20 МПа (в зависимости от исполнения)
Материалы изготовления Сталь 12Х18Н10Т; Сталь 20; Титановый сплав ВТ-1; Мембрана 36НХТЮ
Климатическое исполнение (диапазон рабочих температур) УХЛ2, УХЛ3.1, УХЛ4
Исполнение по степени защиты IP54
Питание =24 В
Вес 10,5-21,5 кг

Структура обозначения, пример заказа

УБ-ЭМ1
Ex
2620
01
А
У2
0,25
1000
42
ТП

Наличие радиатора (для температуры кон­тролируемой среды ниже минус 50 °С или выше плюс 120 °С)

Код выходного сигнала:
05 - (0-5 мА)
42 - (4-20 мА)
02 - (0-20 мА)

Верхний предел измерения, мм

Основная погрешность, %

Климатическое исполнение

Исполнение для ОАЭ

Исполнение по материалам:
01 - Буек 12Х18Н10Т, Корпус сталь 20, Мембрана вывода 36НХТЮ
02 - Буек 12Х18Н10Т, Корпус 12Х18Н10Т, Мембрана вывода 36НХТЮ
09 - Буек титановый сплав ВТ-1, Корпус 12Х18Н10Т, Мембрана вывода 36НХТЮ

Модель преобразователя

Исполнение по взрывозащите:
Ех - «искробезопасная электрическая сеть»
Вн - «взрывонепроницаемая оболочка»

Наименование модели

Варианты исполнений


Модель

Стандартные размеры буйков и количество секций

Модель

Предельно допускаемое рабочее избыточное давление,
МПа (кгс/см2)

Габаритные и установочные размеры преобразователей

Н, мм

d, мм

Число секций

Ду, мм

Б

2620

2622

2630

2640

250

60

1

2620

4,0 (40)

65

По заказу - в зависимости от исполнения по материалам и температурному диапазону

400

2622

80

600

50

2630

6,3 (63)

65

800

40

2640

16 (160)

65

1600

30

2000

25

2500

3000

20

2

4000

6000

16

3

8000

11

4

10000

5

2615

600

140

1



2,5 (25); 4,0 (40)

150

1000

108

1600

83

600

108

1000

83

1600

60

2650

1000

40

1



20 (200)

50

1600

30

2000

25

2500

Стандартный комплект поставки

  • Преобразователь УБ-ЭМ1.
  • Руководство по эксплуатации.
  • Методика поверки МИ 1233-86.
  • Паспорт.

Дополнительная комплектация, опции

  • Флакон с демпферной жидкостью.
  • Радиатор.
  • Блок питания.
  • Ответный фланец.

Скачать документацию

УБ-ЭМ1 преобразователи уровня буйковые. Чертежи и схемы.
