СУ-100 сигнализаторы уровня емкостные

Скачать PDF

Тип: Стационарный/Одноканальный

Режим работы: Сигнализация предельных значений

Принцип действия: Емкостной

Тип контролируемой среды: Вязкая, Жидкая, Сыпучая

Маркировка взрывозащиты: Нет

Цена (без учета НДС): 8 640,00 - 14 880,00 руб.

Описание

Сигнализаторы уровня СУ-100 предназначены для установки в емкости с целью контроля предельного положения уровня различных сред. В зависимости от модификации сигнализаторы СУ-100 работают с жидкими или сыпучими средами: вода, масло, щелочи и кислоты, зерновая продукция, цементные растворы, известь, песок и т.д.

Особенности сигнализаторов СУ-100:

  • Резервуары, в которых используются сигнализаторы уровня СУ-100, могут находиться под атмосферным или избыточным давлением.
  • Максимально допустимая температура контролируемых сред по умолчанию составляет +60°С. При термостойком исполнении допускается увеличение температуры до +120°С. Исполнение датчика с вынесенным электронным модулем позволяет повысить предельные значения температуры контролируемой среды до +180°С.
  • Емкостные сигнализаторы СУ-100 относятся к одноканальным устройствам, поэтому с их помощью возможен контроль только одного предельного значения уровня (верхнего или нижнего).
  • Приборы оборудованы световой сигнализацией, отображающей состояние коммутационного элемента при достижении значения «включено» зажигается светодиодный индикатор. Обратите внимание, эта функция доступна только при снятой крышке сигнализатора и только в процессе его настройки на объекте.

Устройство и принцип действия сигнализаторов уровня СУ-100

Емкостные уровнемеры СУ-100 имеют моноблочную конструкцию, в состав которой входит электронный преобразователь с релейным или бесконтактным выходом (в зависимости от заказа), и чувствительный элемент (ЧЭ).

Чувствительный элемент сигнализаторов СУ-100 погружается в резервуар. При заполнении или опорожнении резервуара электрическая емкость ЧЭ изменяется в зависимости от уровня погружения в контролируемую среду. Далее электронная схема устройства преобразует данные об изменении в дискретный сигнал.

Модификации сигнализаторов уровня СУ-100 подбираются в зависимости от типа контролируемой среды и условий измерений. Так, СУ-100 различаются по конструкции, материалу и длине ЧЭ, типу присоединительного элемента, типу выходного сигнала и т.д.

Технические характеристики

Выходные сигналы Релейный, Транзисторный ключ p-n-p
Давление контролируемой среды До 1,6 МПа
Материалы изготовления Углеродистая сталь без защитного покрытия; углеродистая сталь с покрытием цинком; нержавеющая сталь 12Х18Н10Т; углеродистая сталь, защищенная фторопластом
Исполнение по степени защиты IP65
Питание =24 В
Вес От 0,7 до 4,3 кг (СУ-110); от 0,9 до 3,0 кг (СУ-120); от 1,3 до 30 кг (СУ-130); от 4,0 до 18 кг (СУ-150); от 0,7 до 0,8 кг (СУ-160)

Структура обозначения, пример заказа

СУ
111
1
3
Р
Т
2
А
О

Материал датчиков:
Н-нержавеющая сталь
О-оцинкованная сталь

Присоединительный элемент:
А-штуцер с резьбой М20х1,5
С-штуцер с резьбой М27х1,5
У-штуцер с резьбой G11/2
ДУ50-фланец ДУ50
ДУ100-фланец ДУ100

Рабочая длина ЧЭ, м

Температура контролируемой среды:
В- до +180 °С (исполнение датчика с вынесенным электронным модулем)

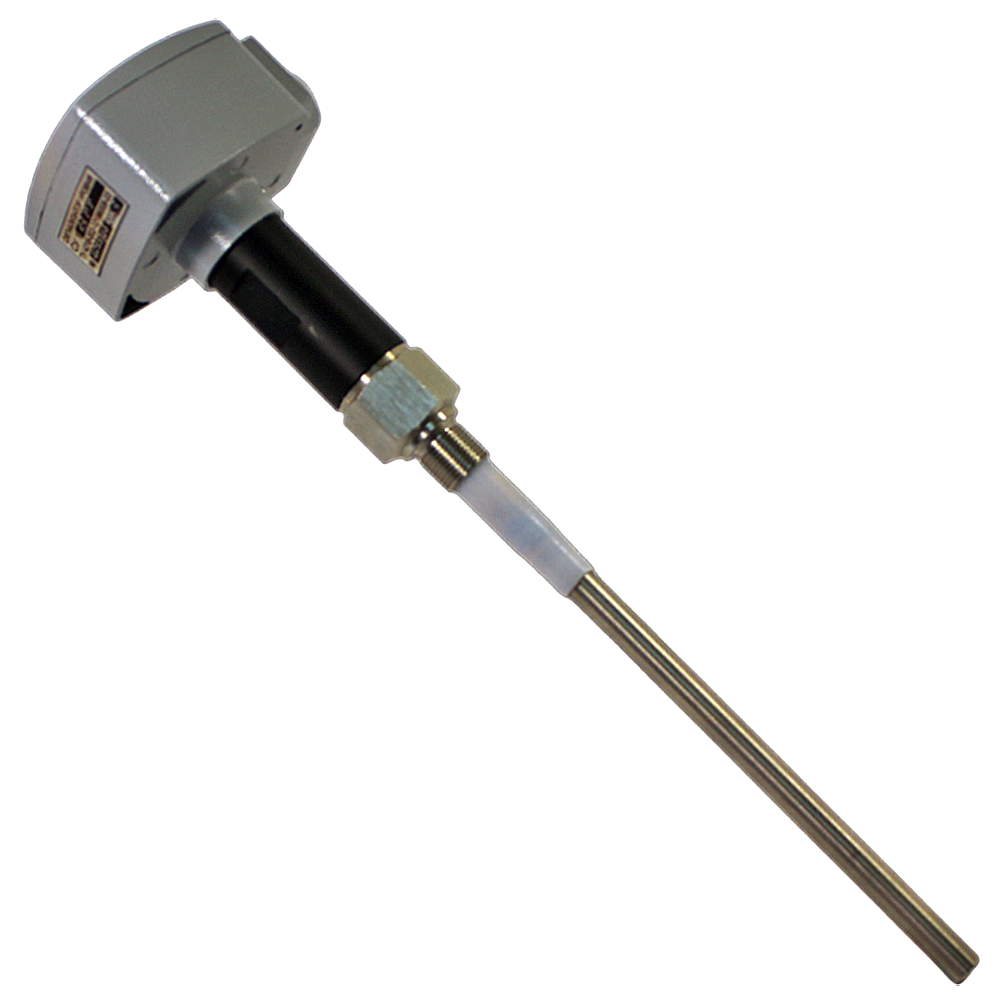

Т- до +120 °С
обозначение отсутствует- температура контролируемой среды до +60 °С

Тип выхода:
Р-релейный (переключающий контакт электромагнитного реле)
Б-бесконтактный (открытый коллектор транзисторного ключа)

Материал ЧЭ:
1-углеродистая сталь без защитного покрытия
2-углеродистая сталь с покрытием цинком
3-нержавеющая сталь 12Х18Н10Т
5-углеродистая сталь, защищенная фторопластом

Конструкция ЧЭ:

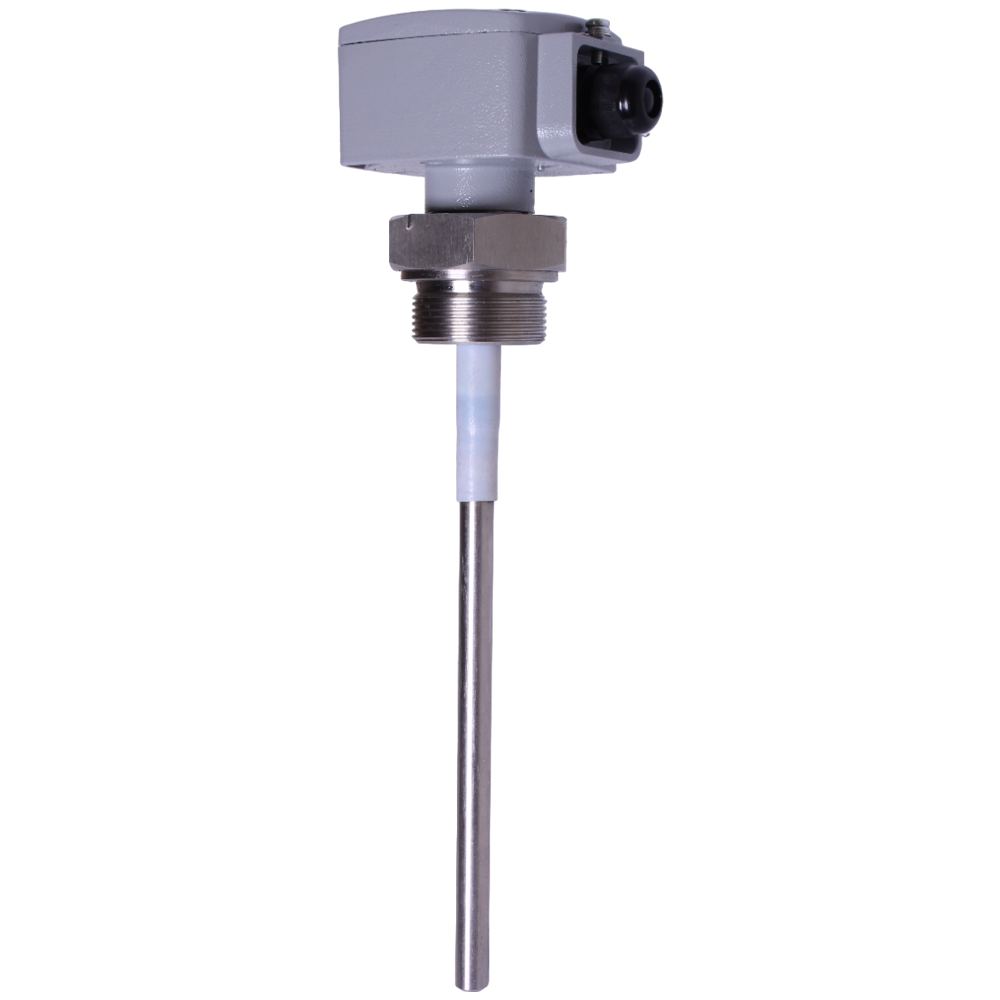

1-стержневой

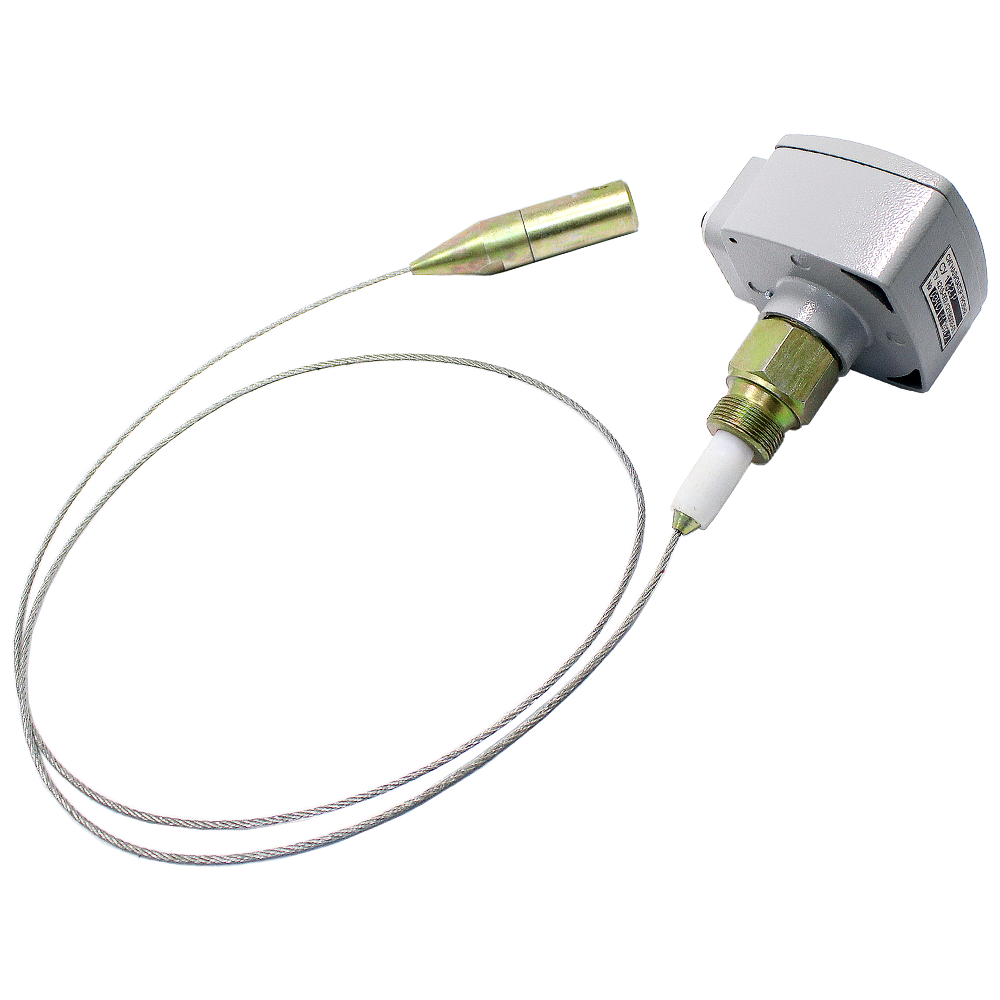

2-гибкий
3-тросовый
5-трубчатый
6-плоский

Конструктивное исполнение

Наименование модели

Варианты исполнений

Исполнение
сигнализатора

Рабочая длина ЧЭ, м*

Контролируемая среда

Физическое
состояние

Электрические
свойства

Температура,
°С

Давление,
МПа

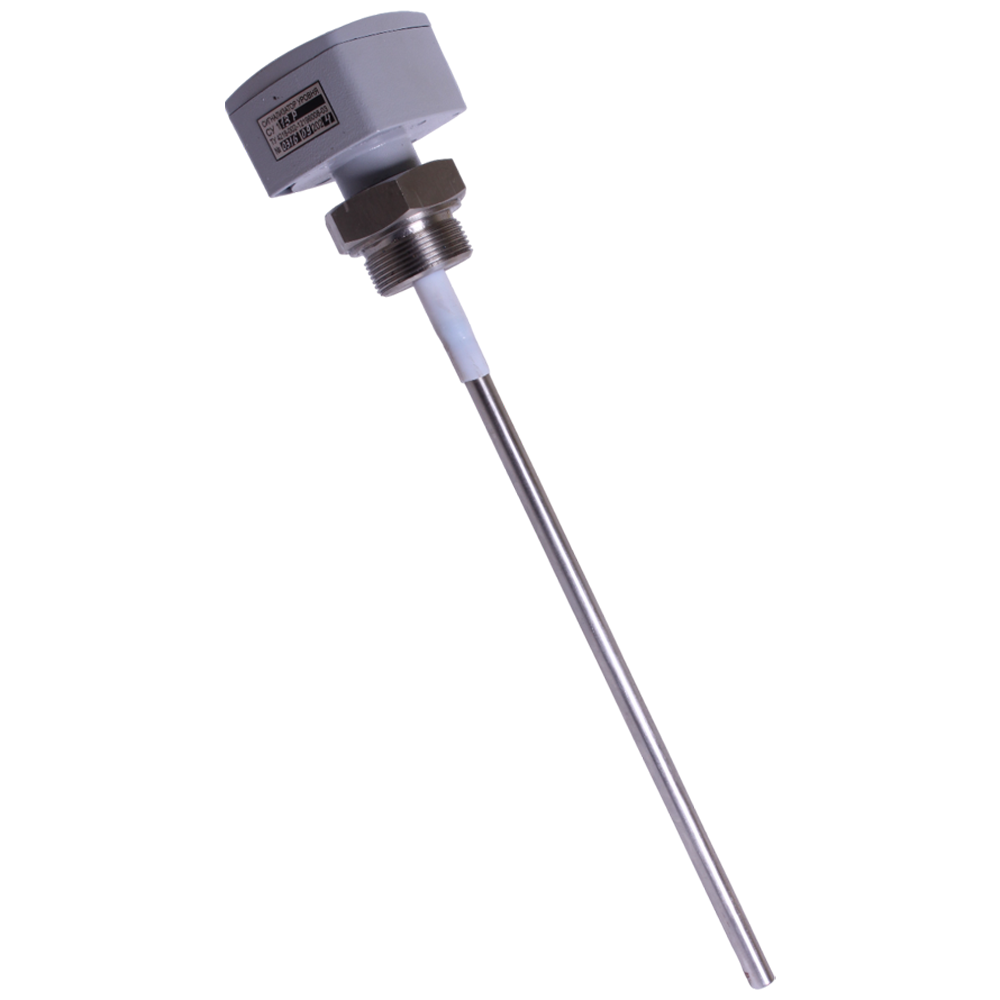

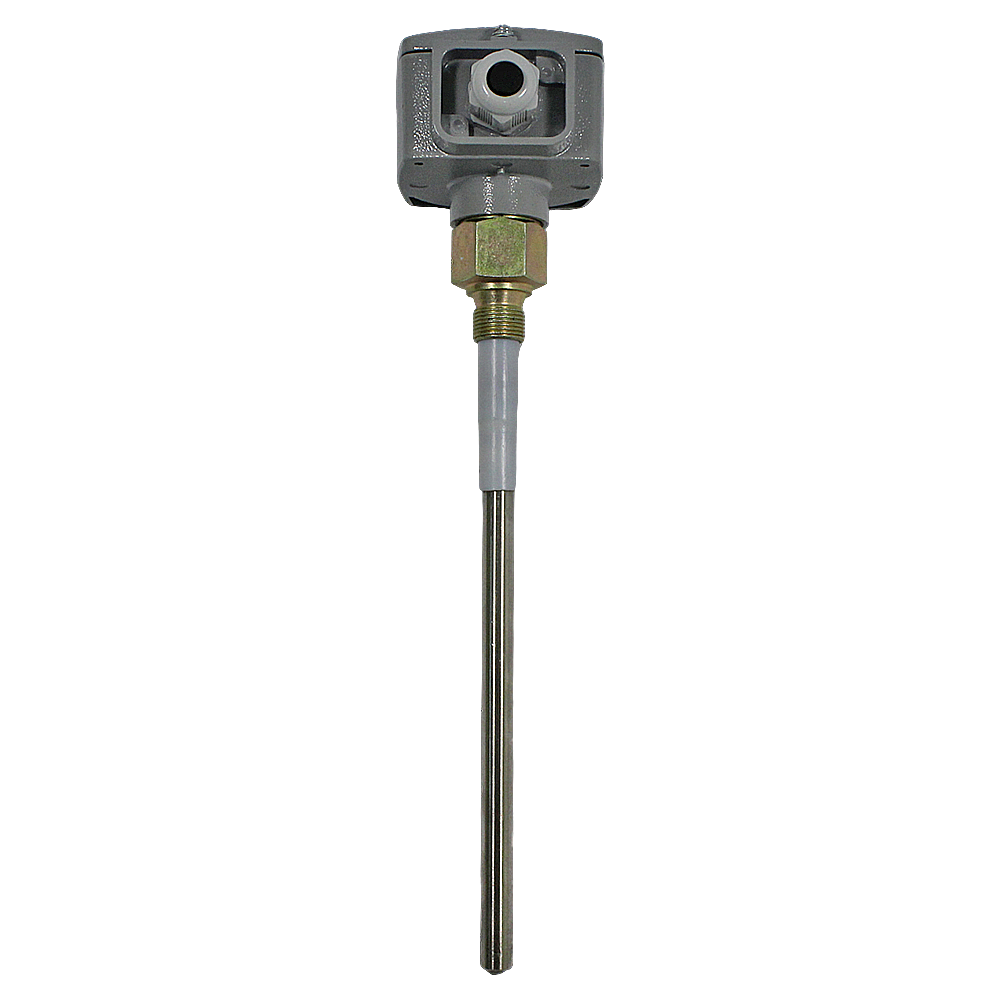

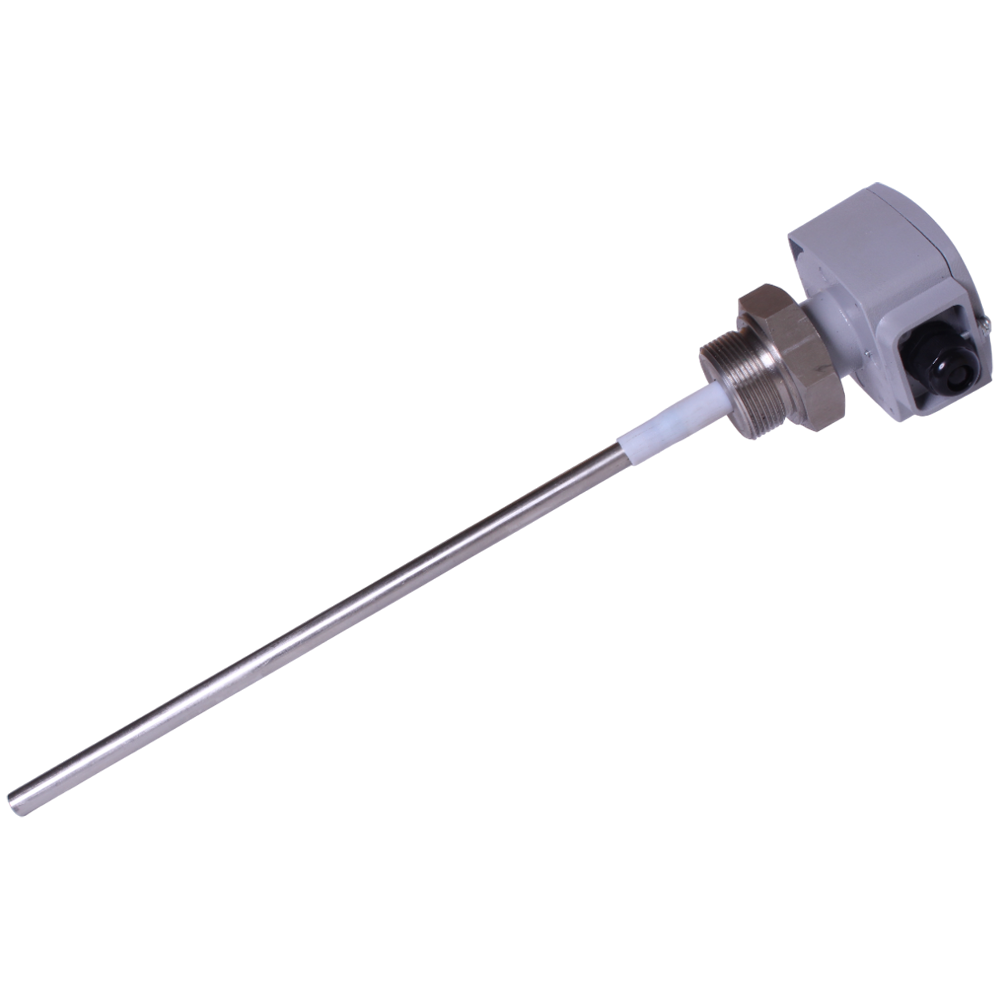

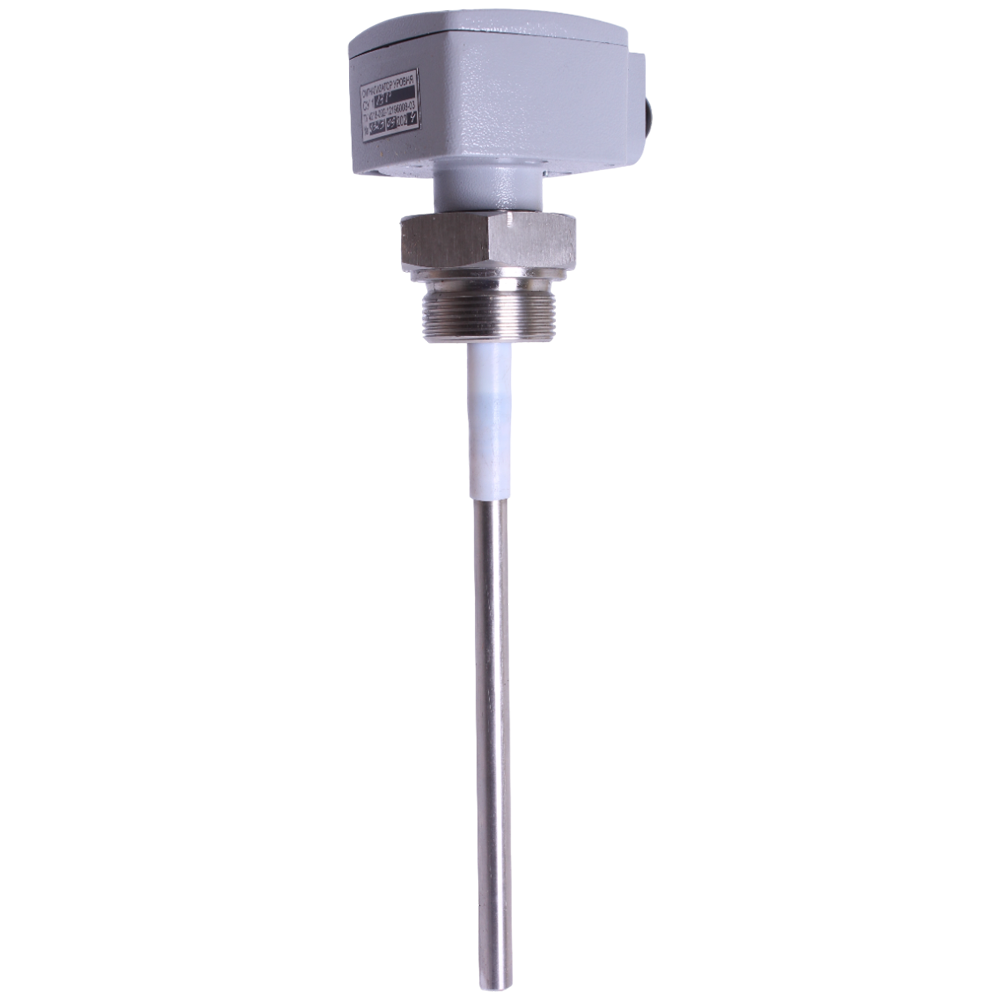

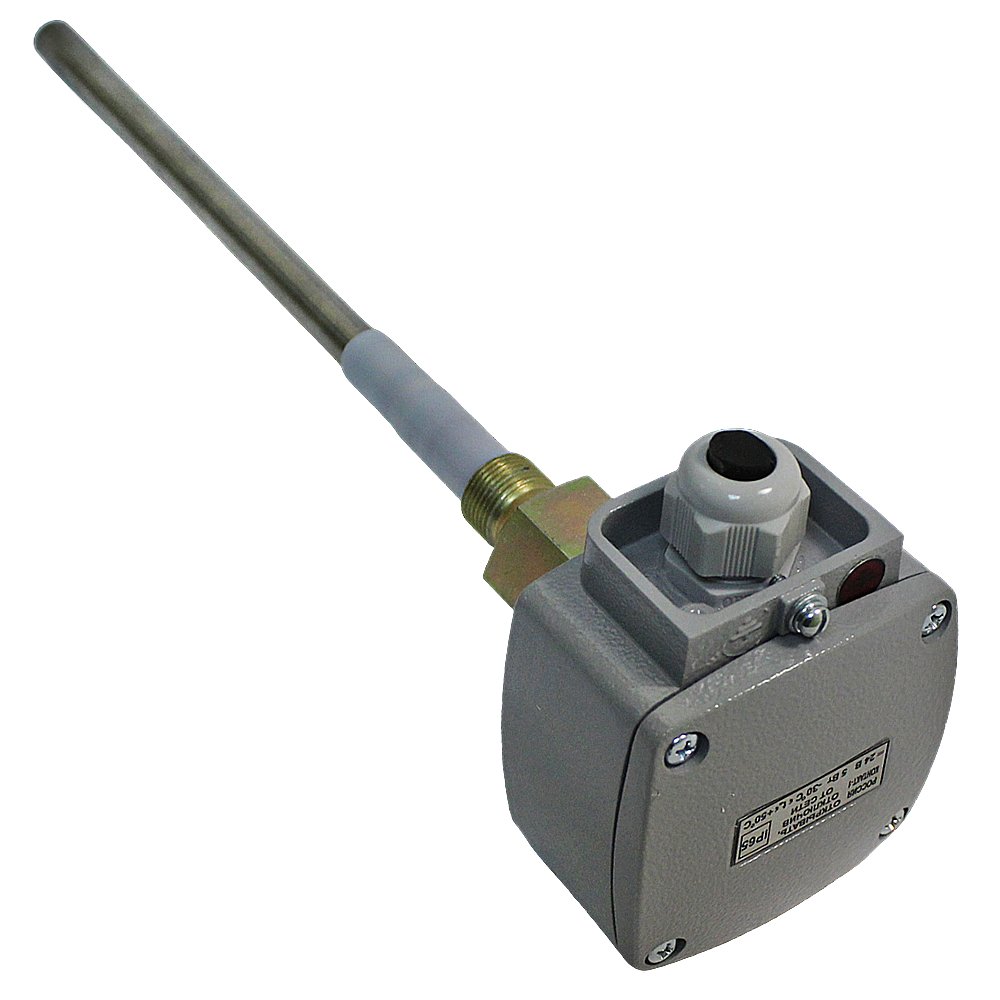

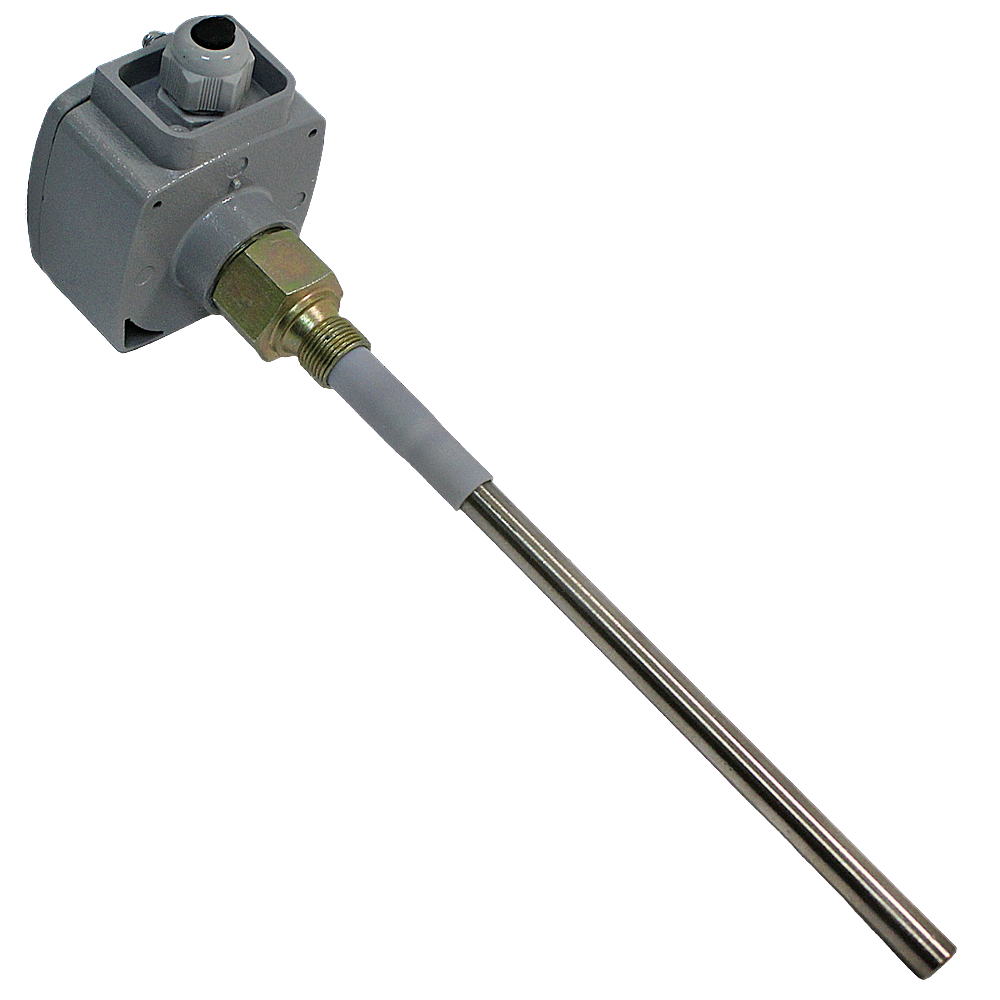

СУ-111, СУ-112, СУ-113

0,25...2,5

Ж, С

П, Д1

до 60

до 1,6

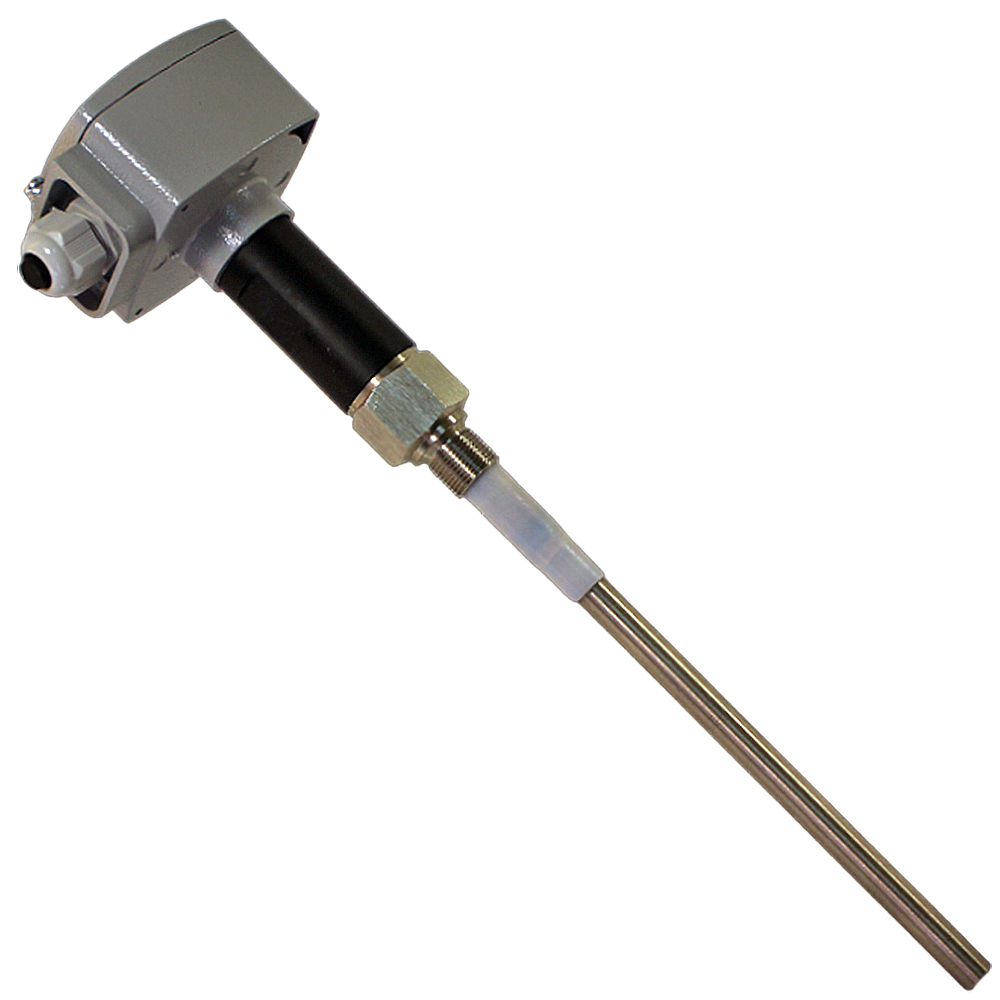

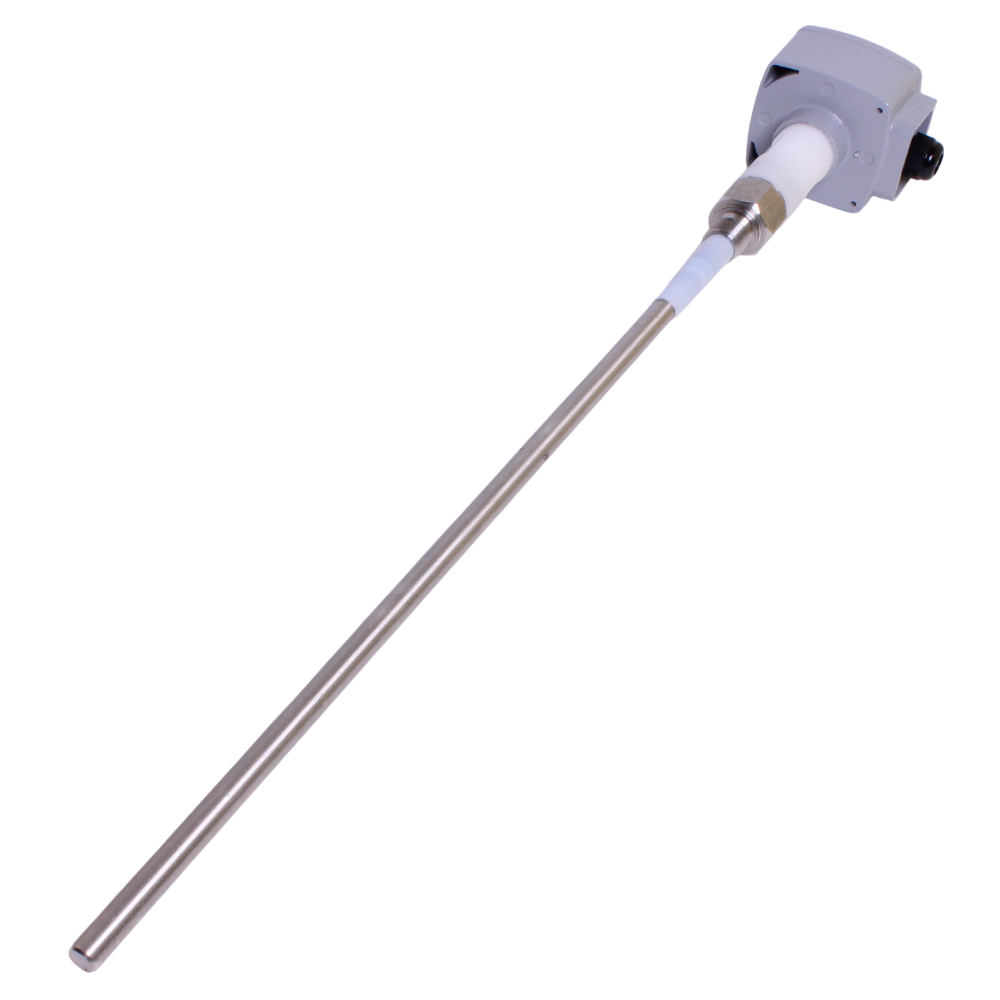

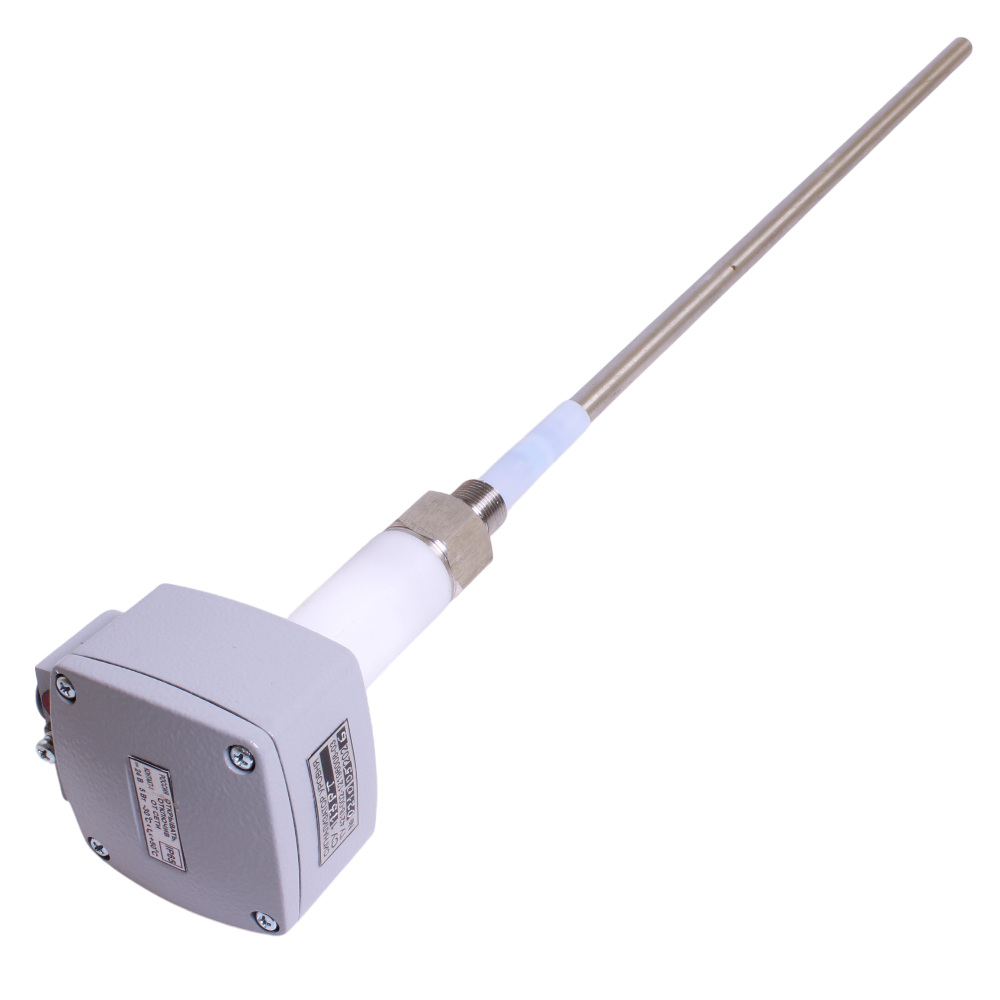

СУ-111Т, СУ-112Т, СУ-113Т

до 120

СУ-111В, СУ-112В, СУ-113В

до 180

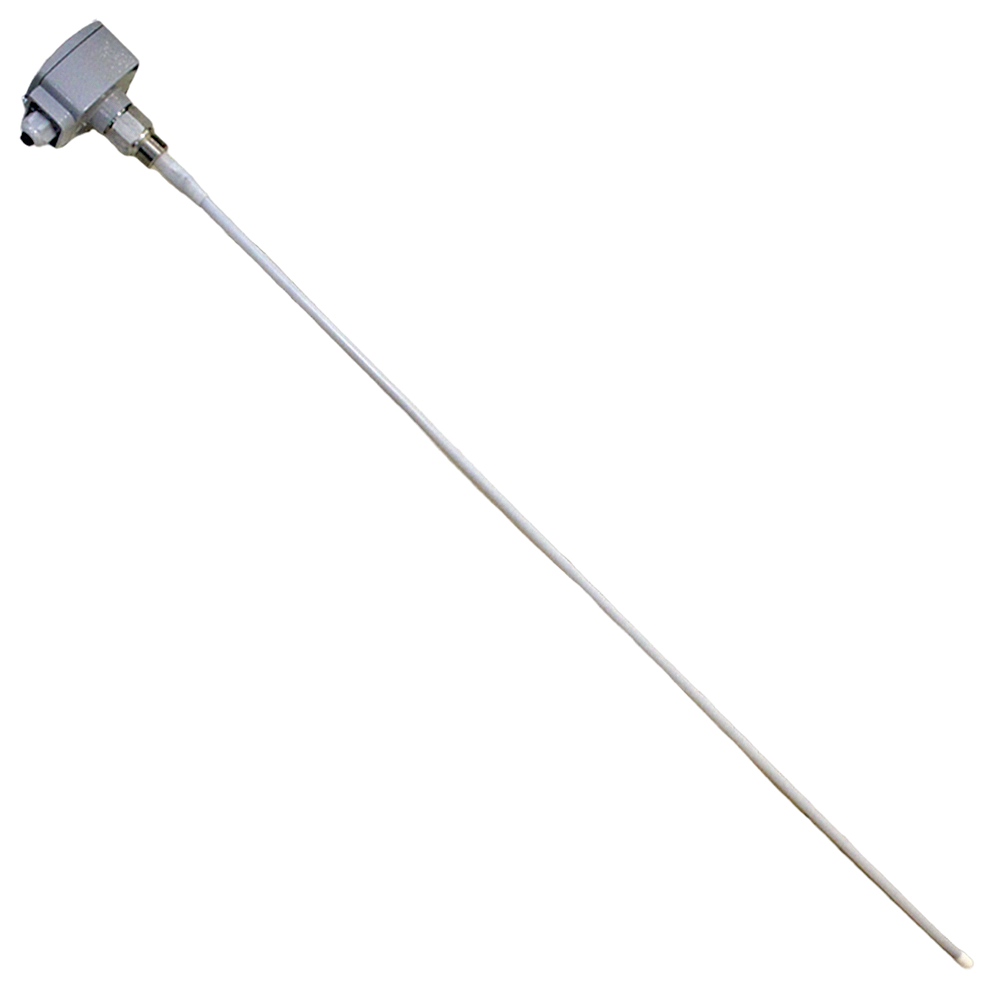

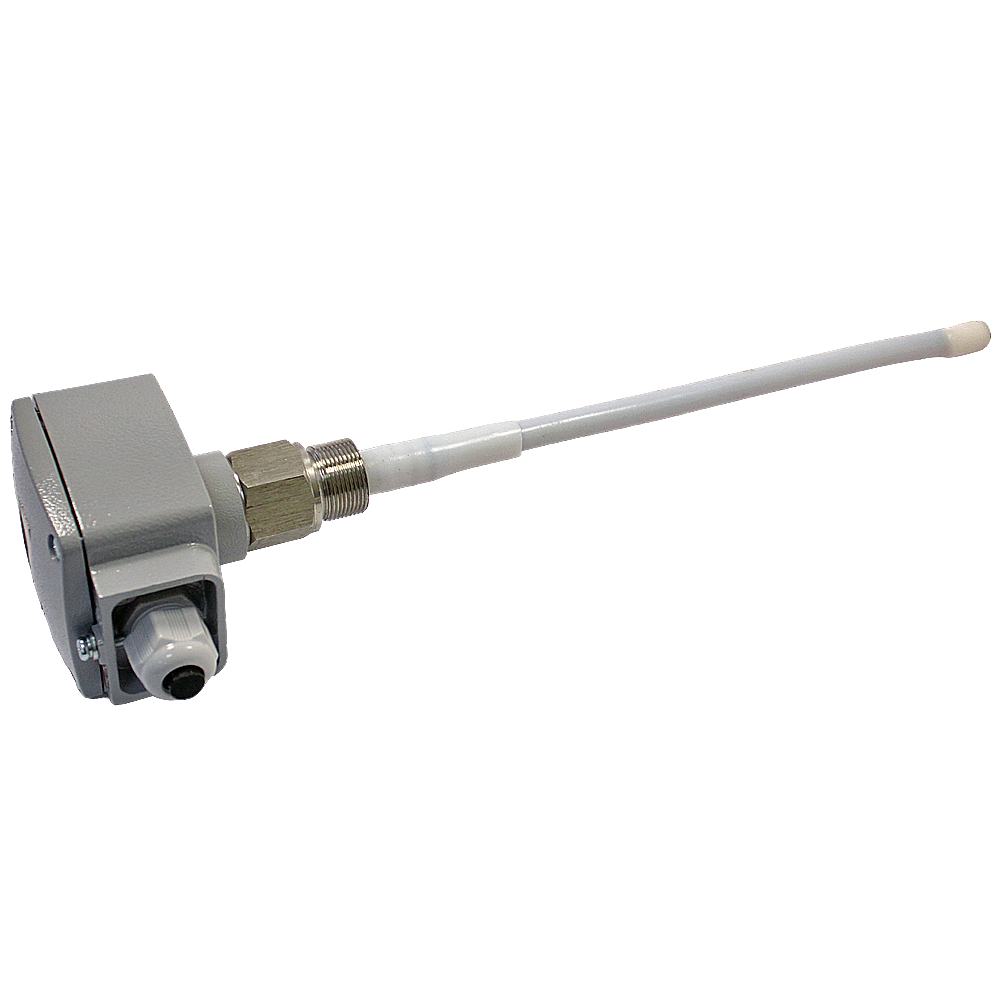

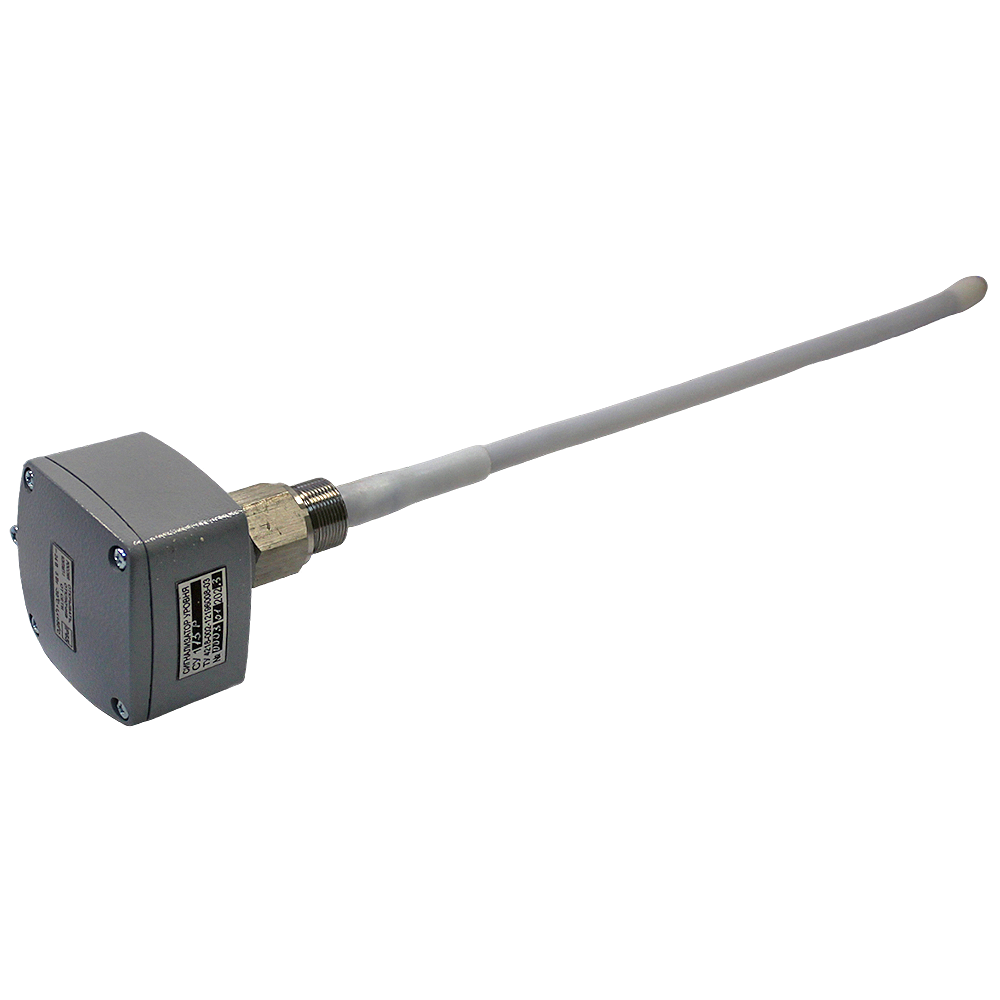

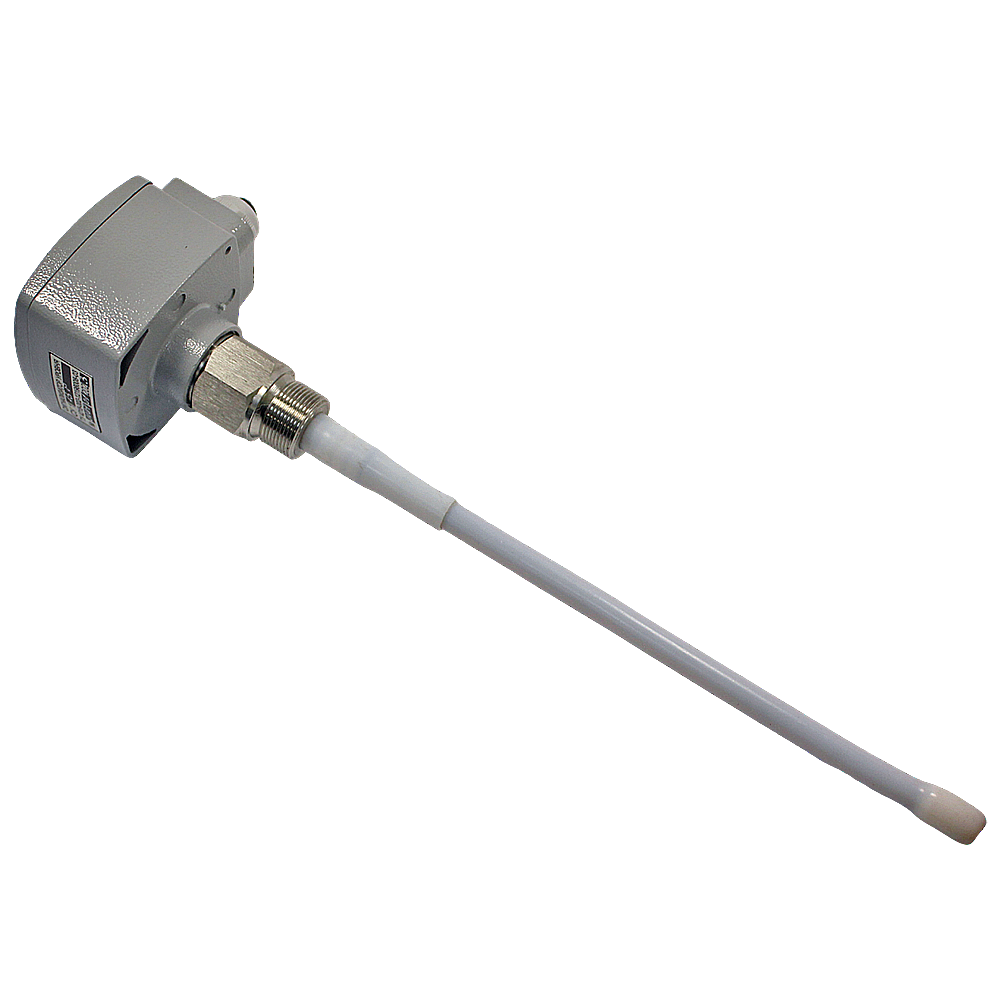

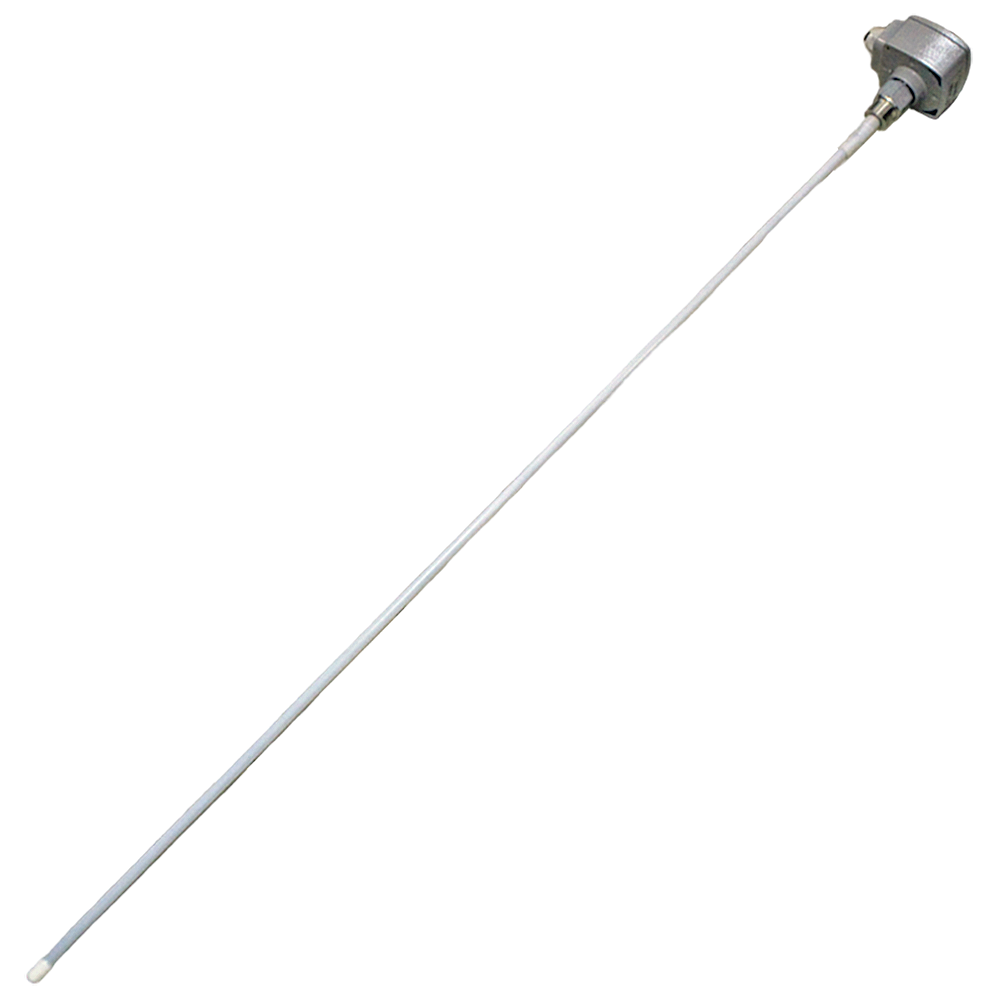

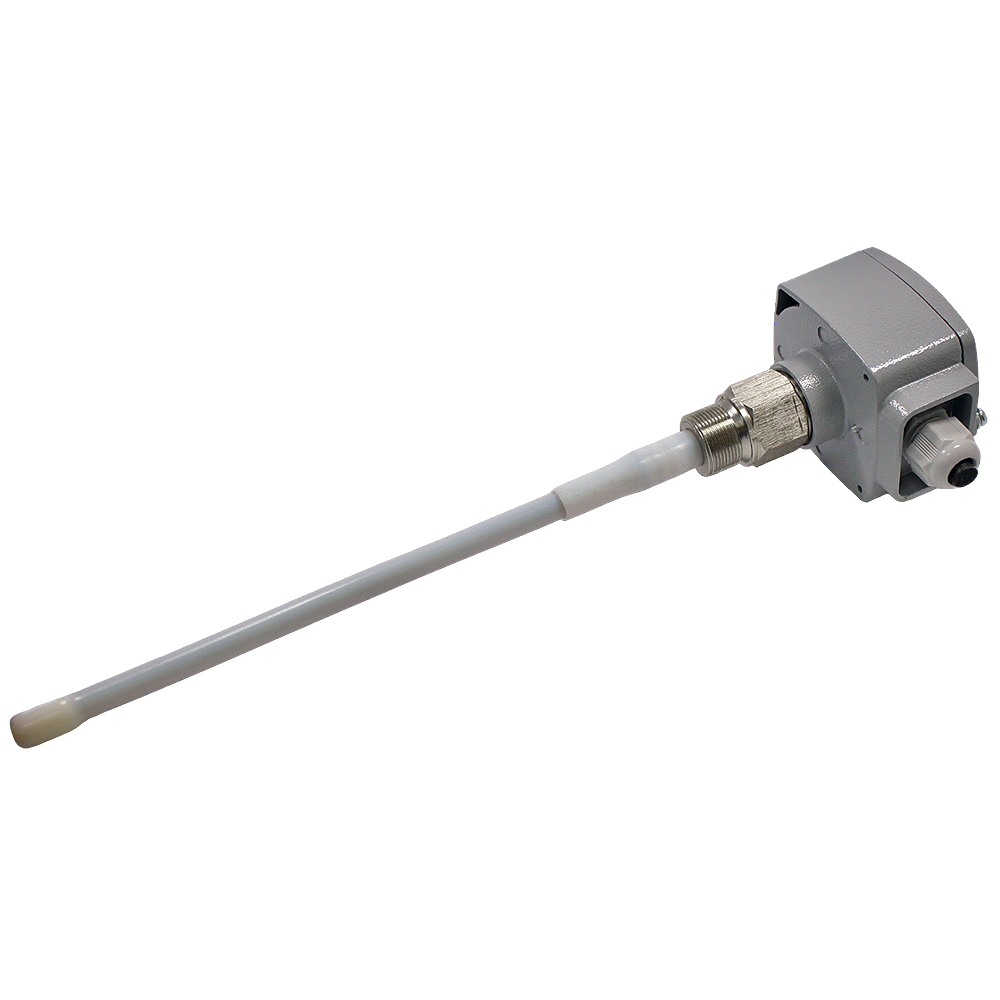

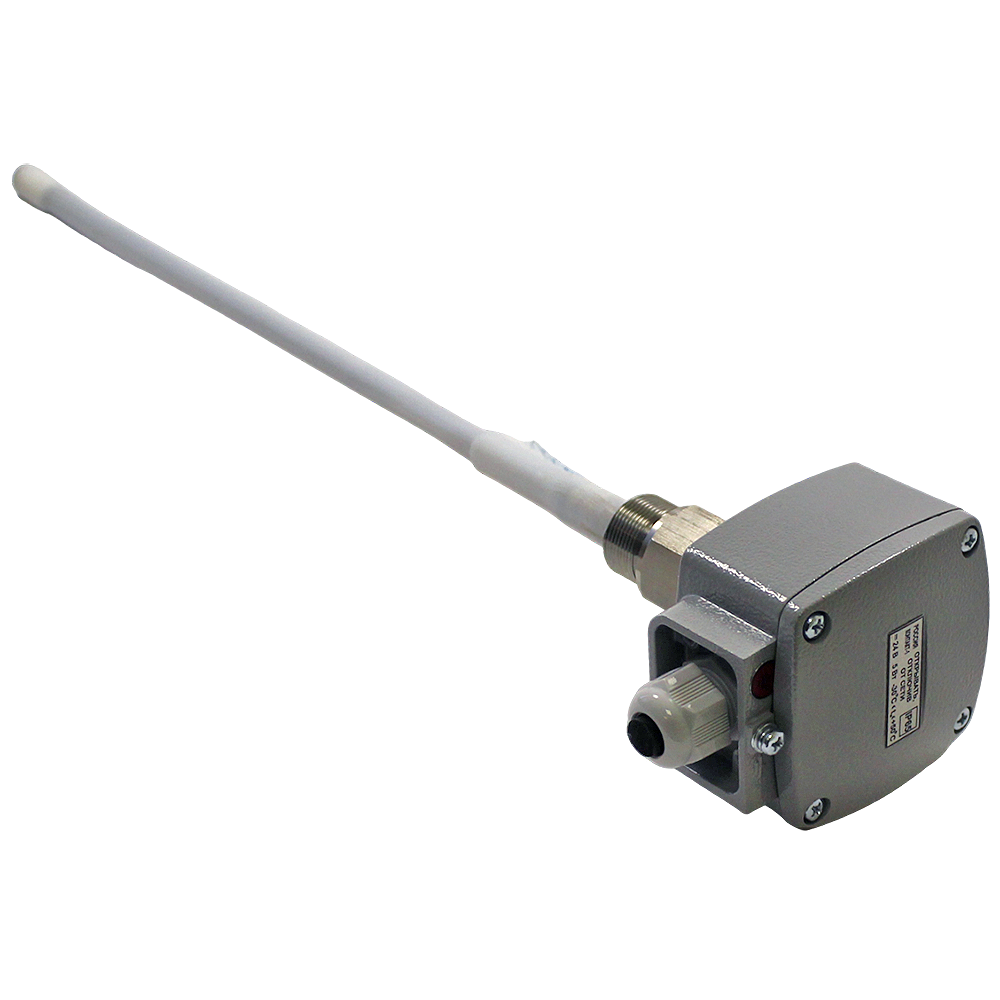

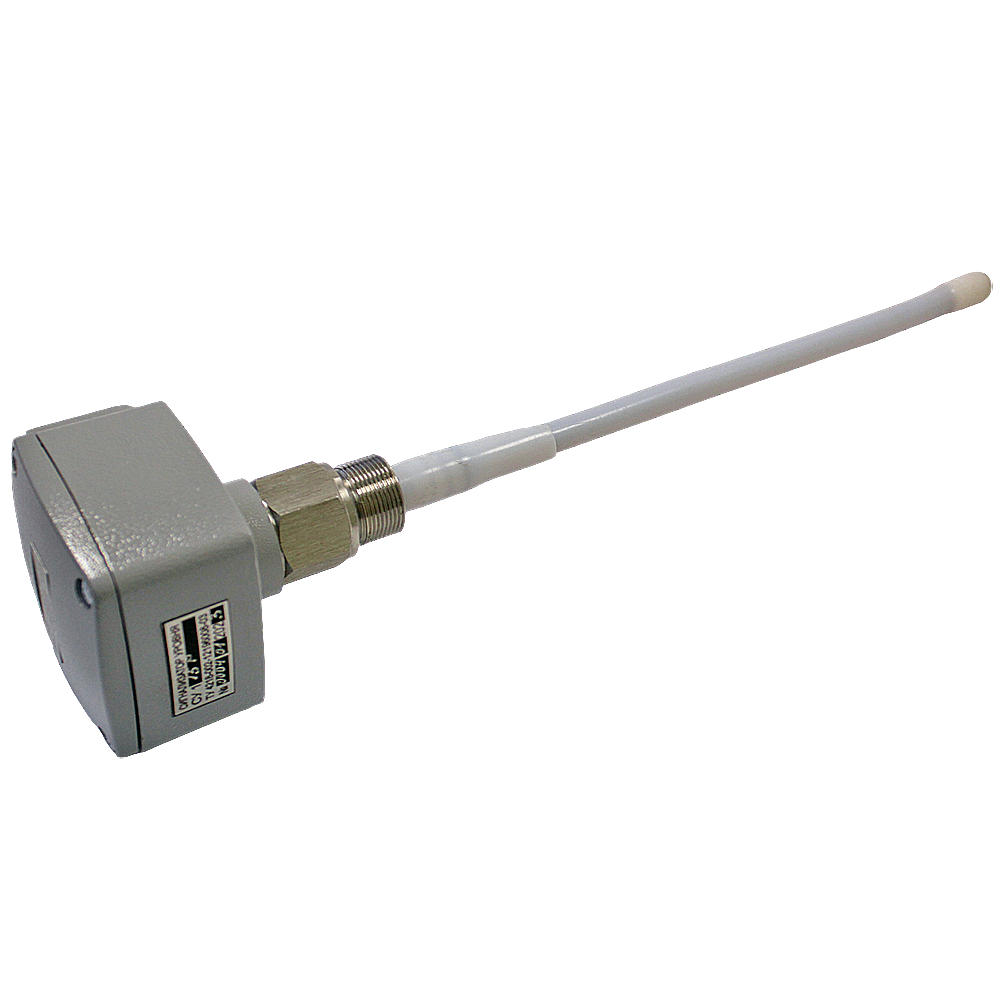

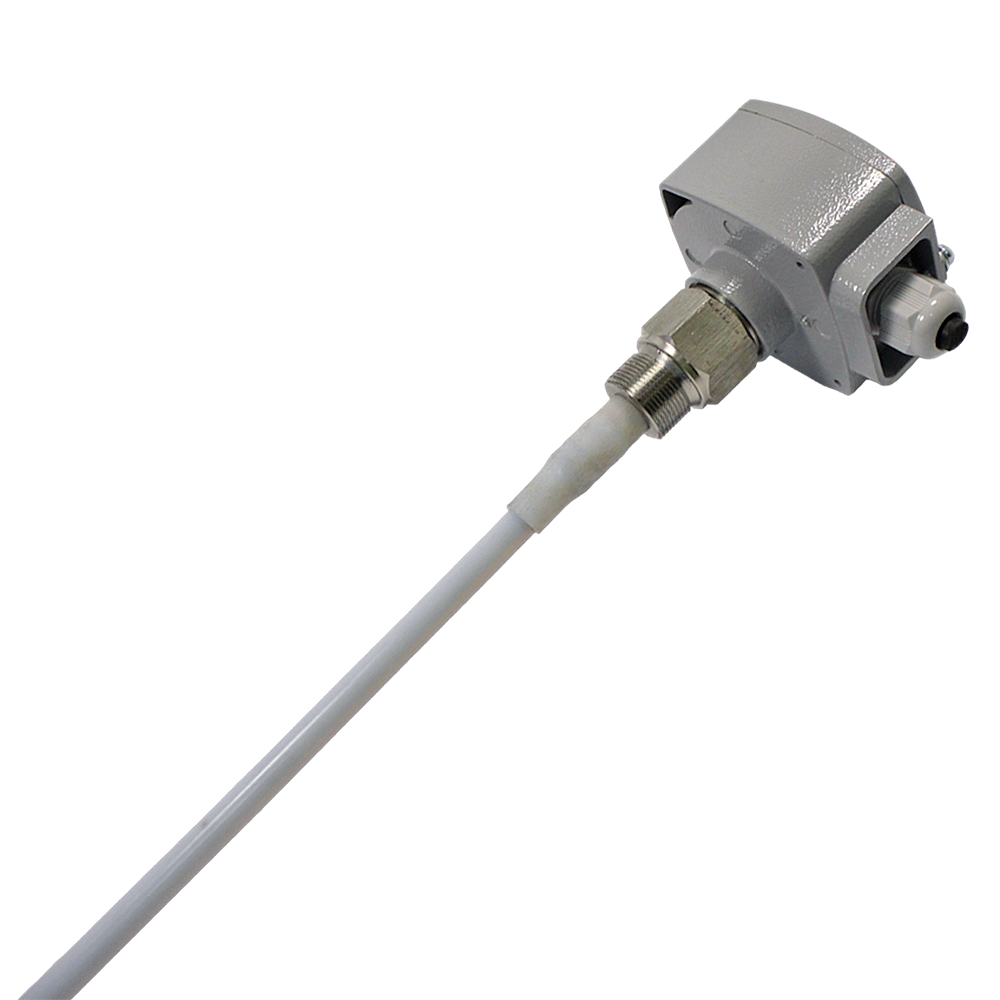

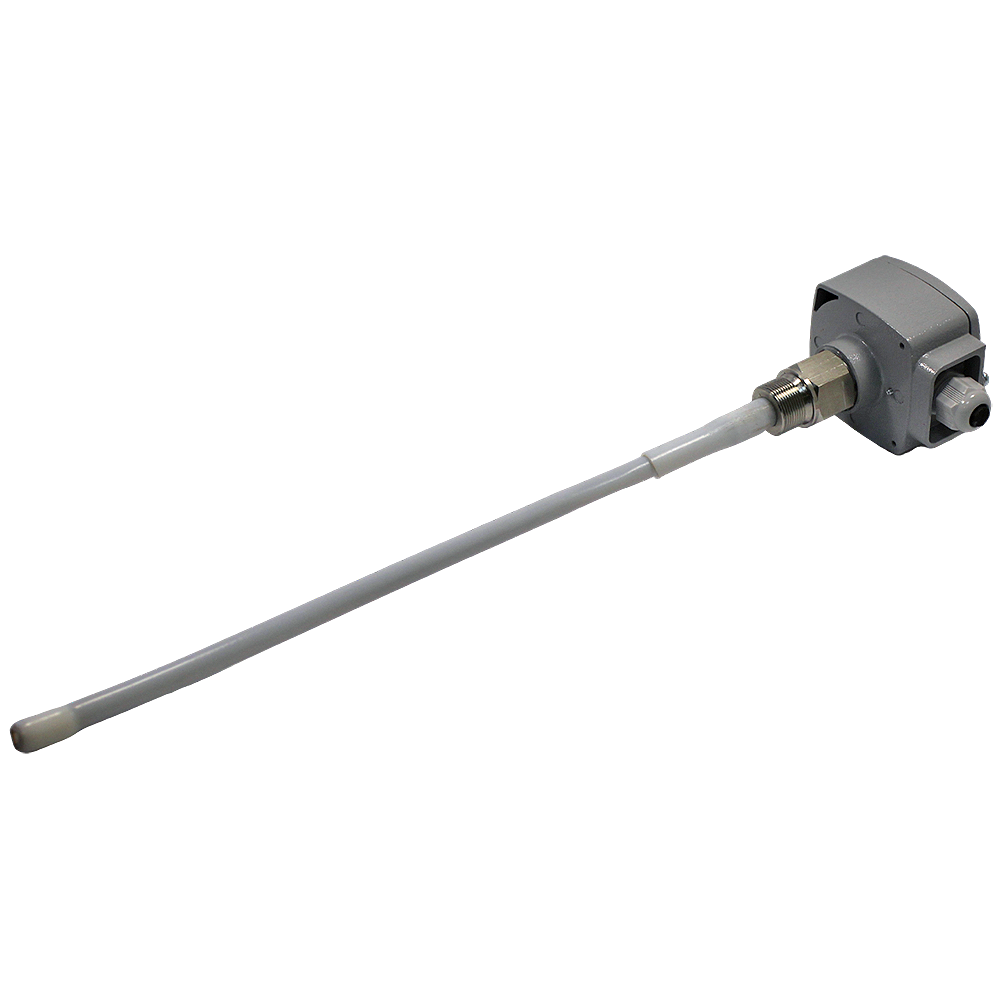

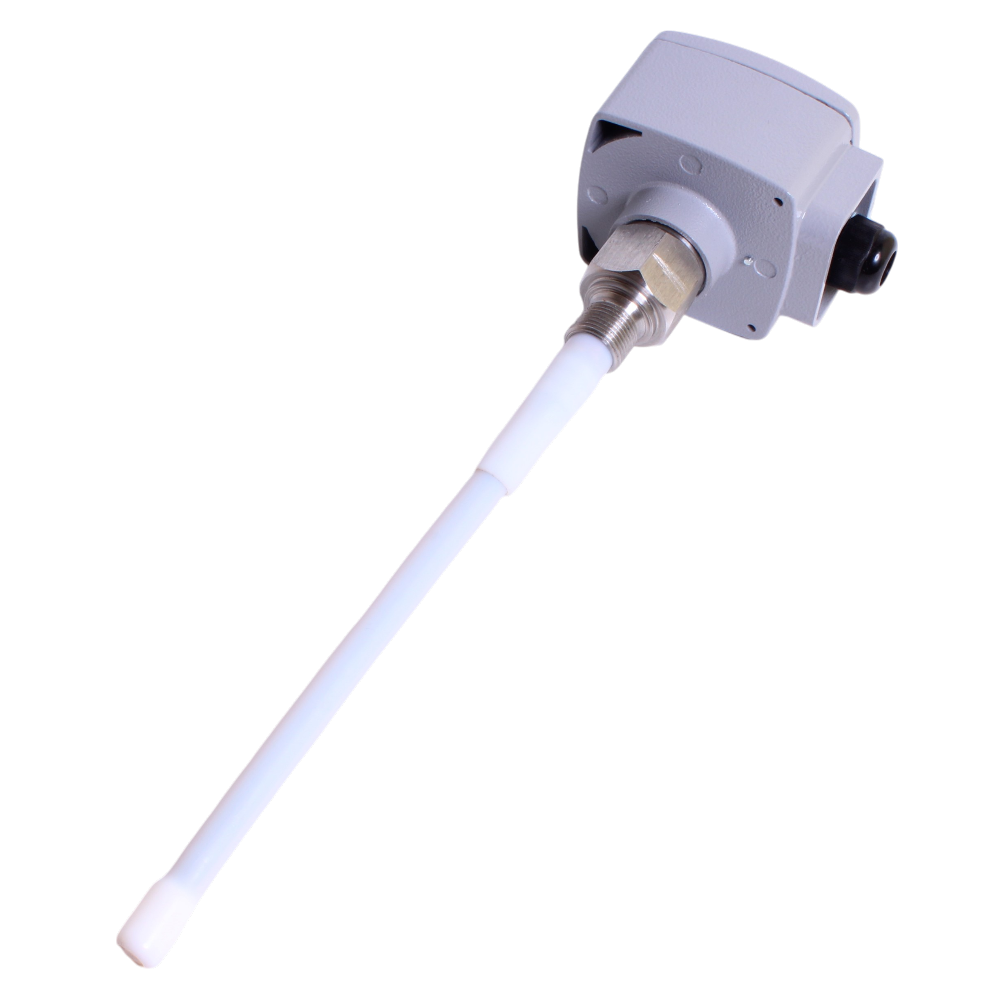

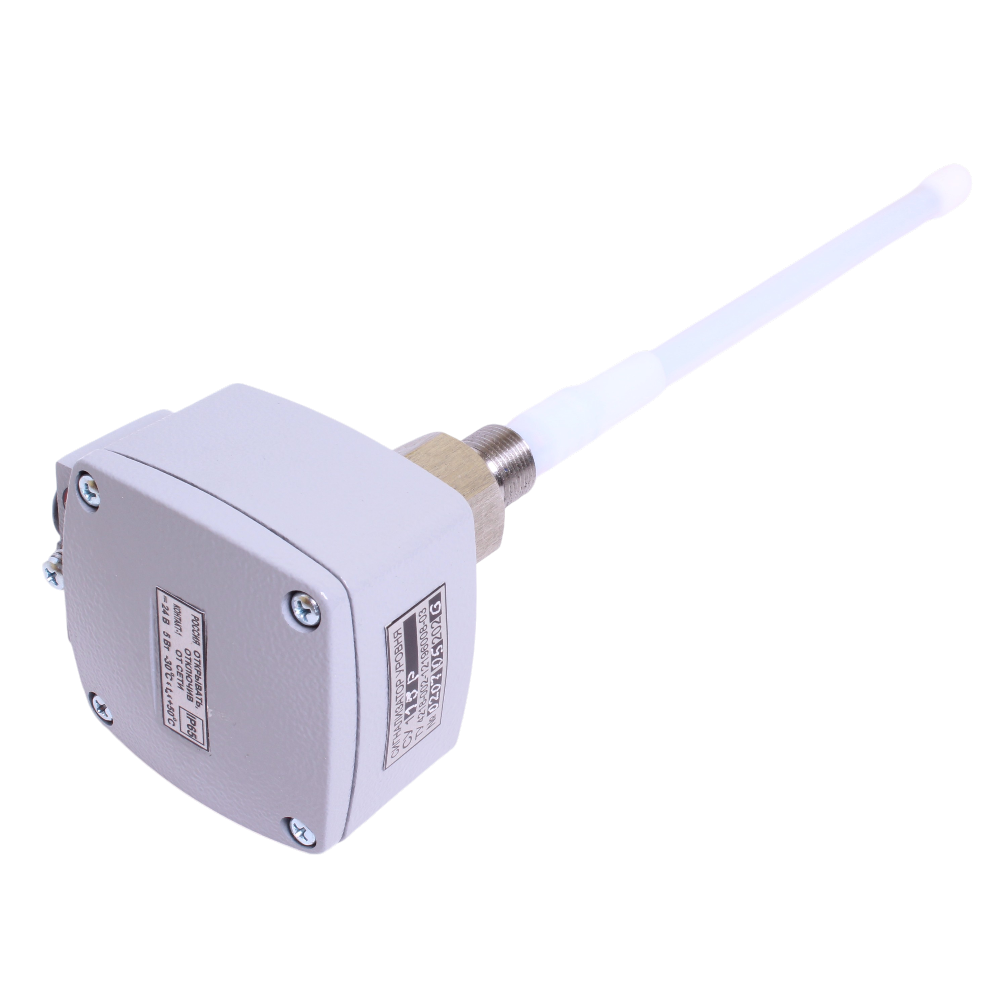

СУ-115

Ж

П

до 60

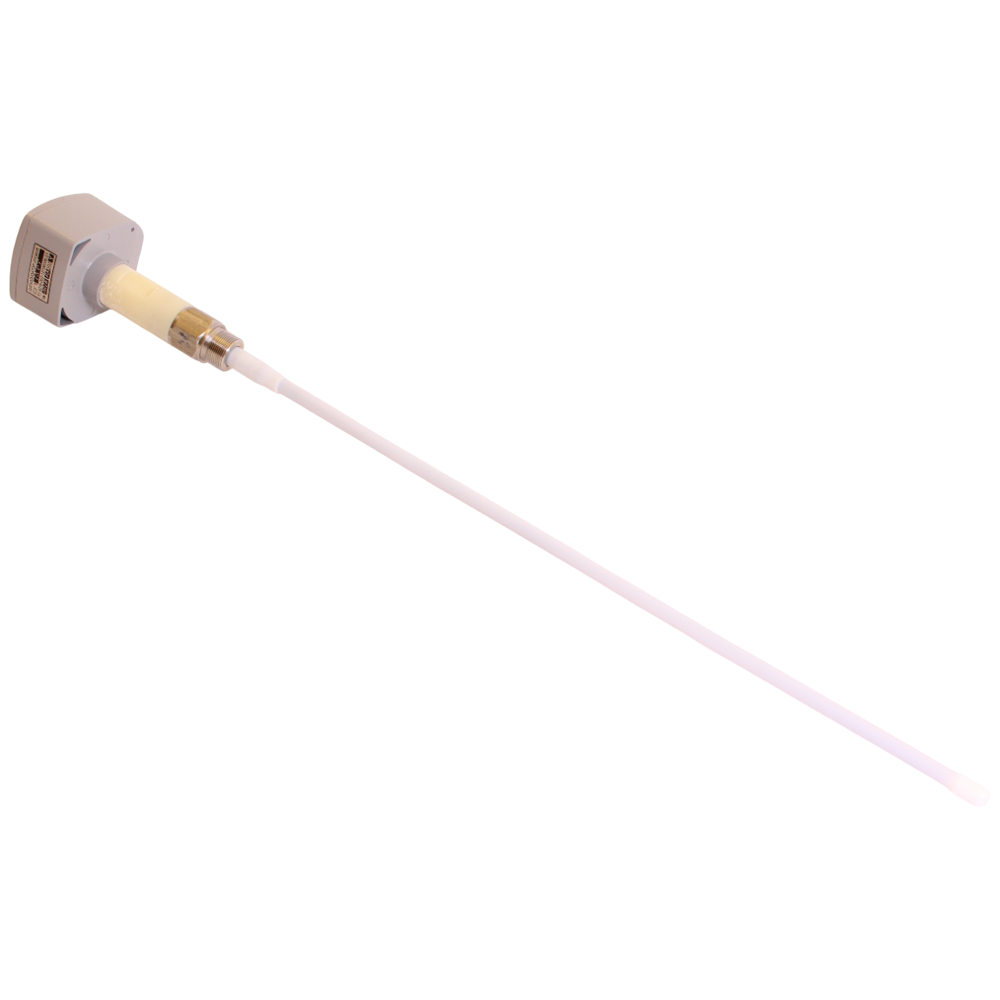

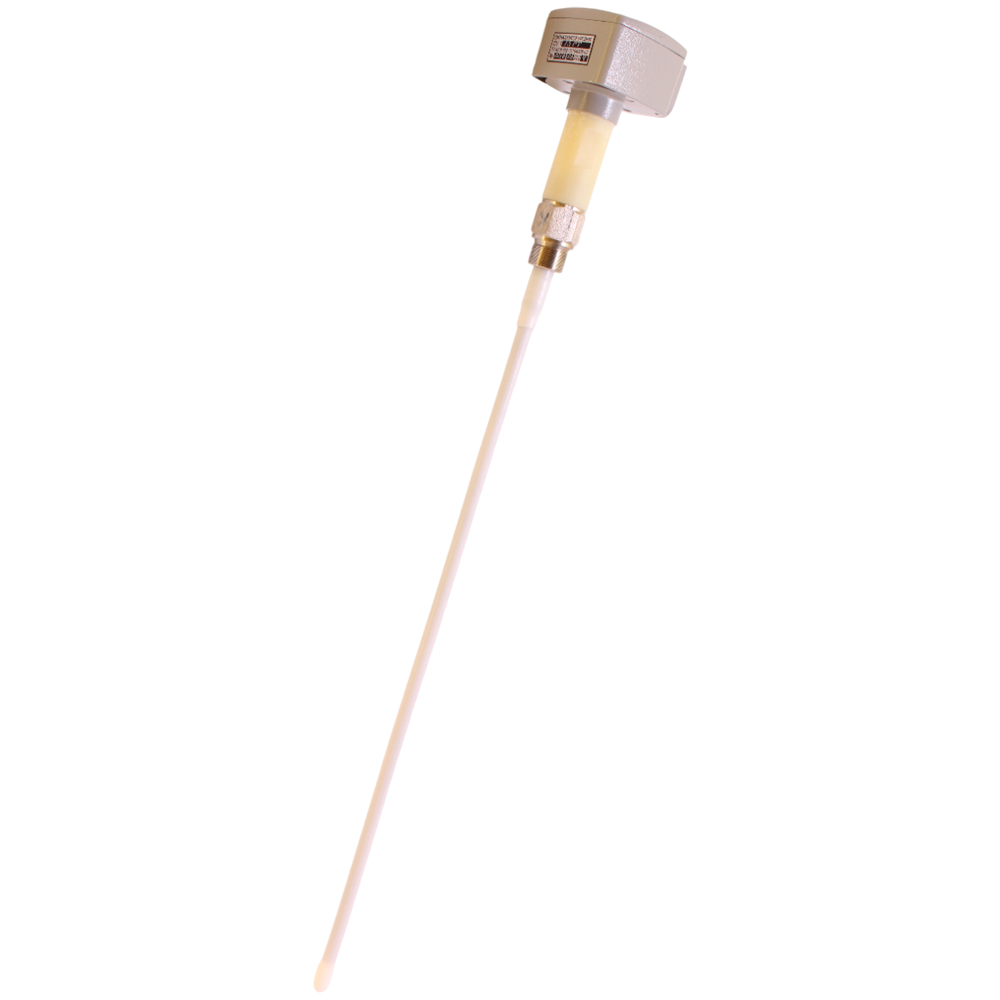

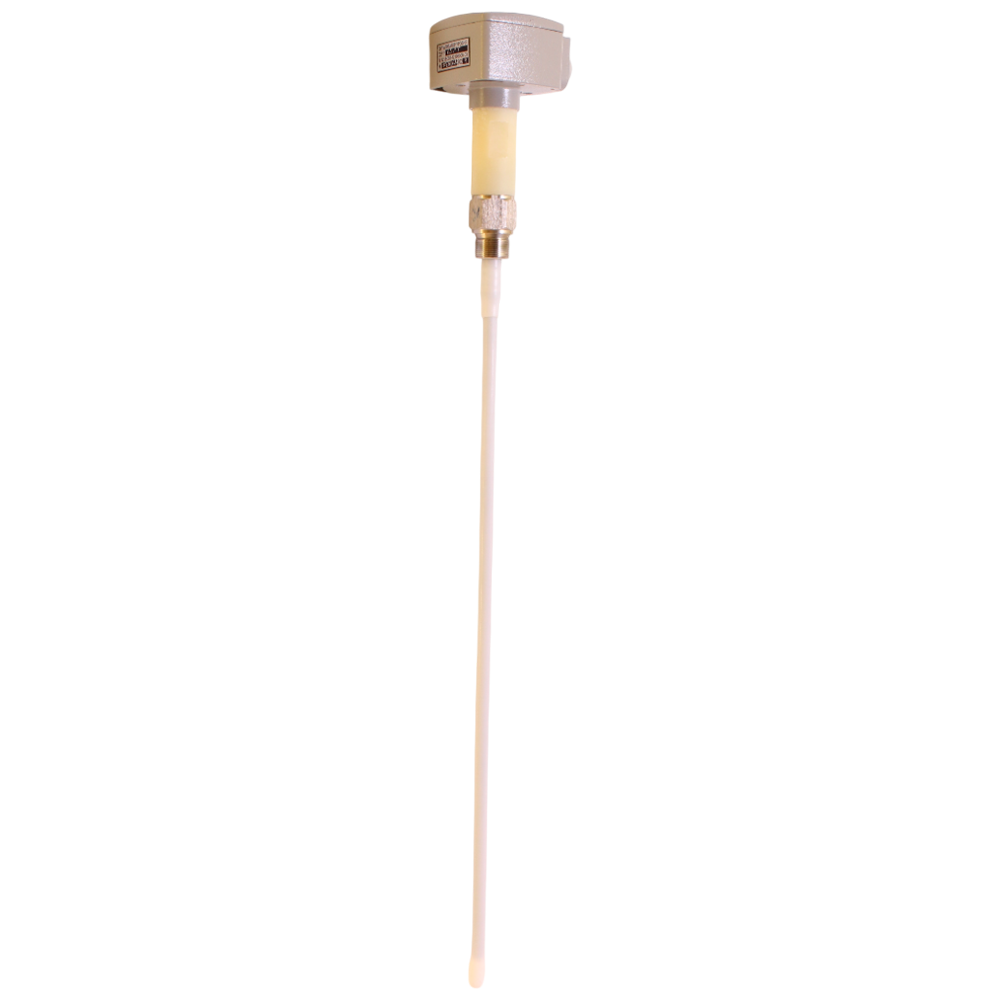

СУ-115Т

до 120

СУ-115В

до 180

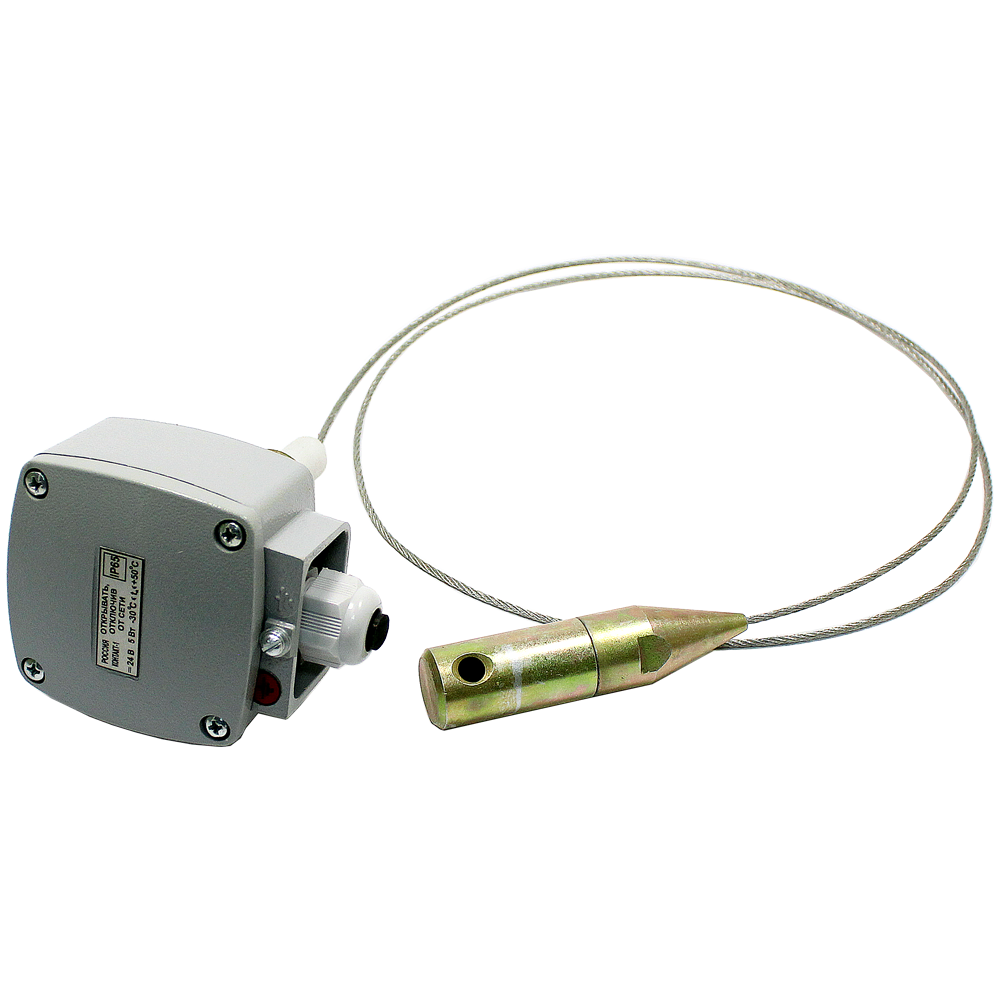

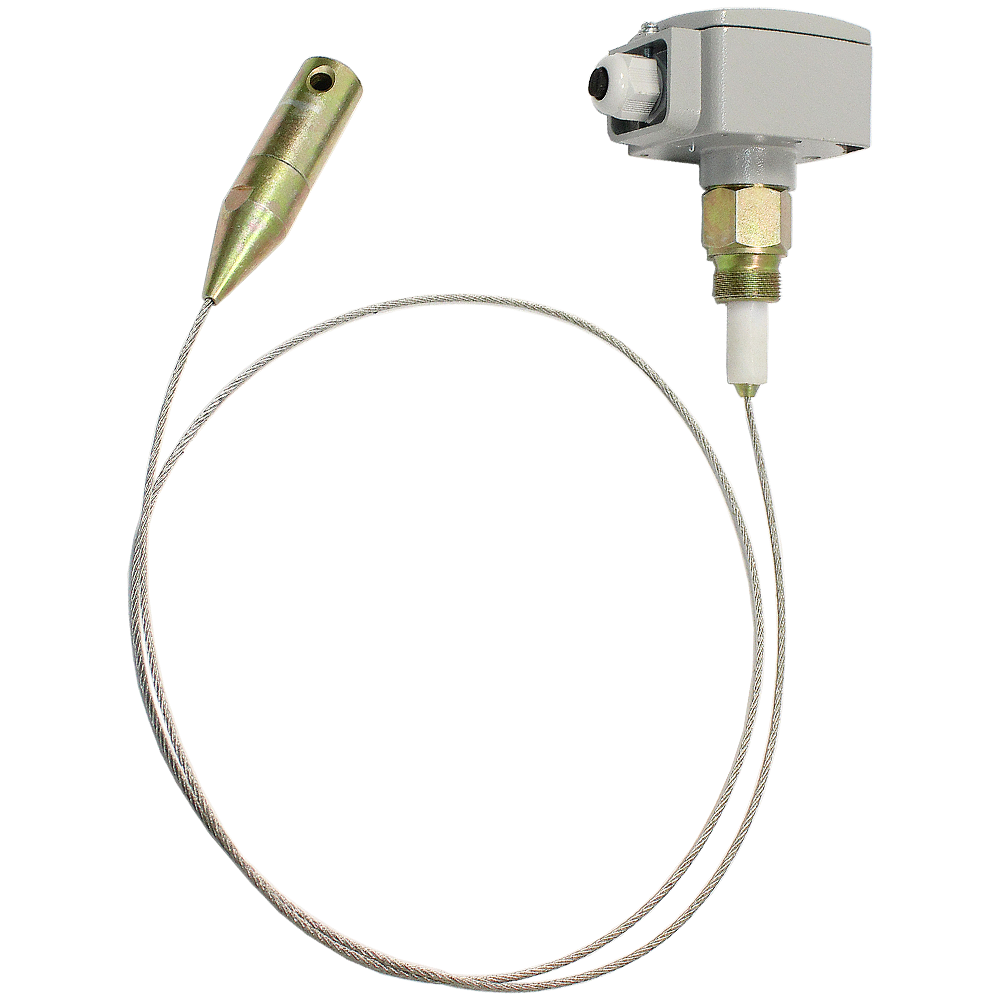

СУ-121, СУ-122

1...4

Ж, С

П, Д1

до 60

СУ-121Т, СУ-122Т

до 120

СУ-121В, СУ-122В

до 180

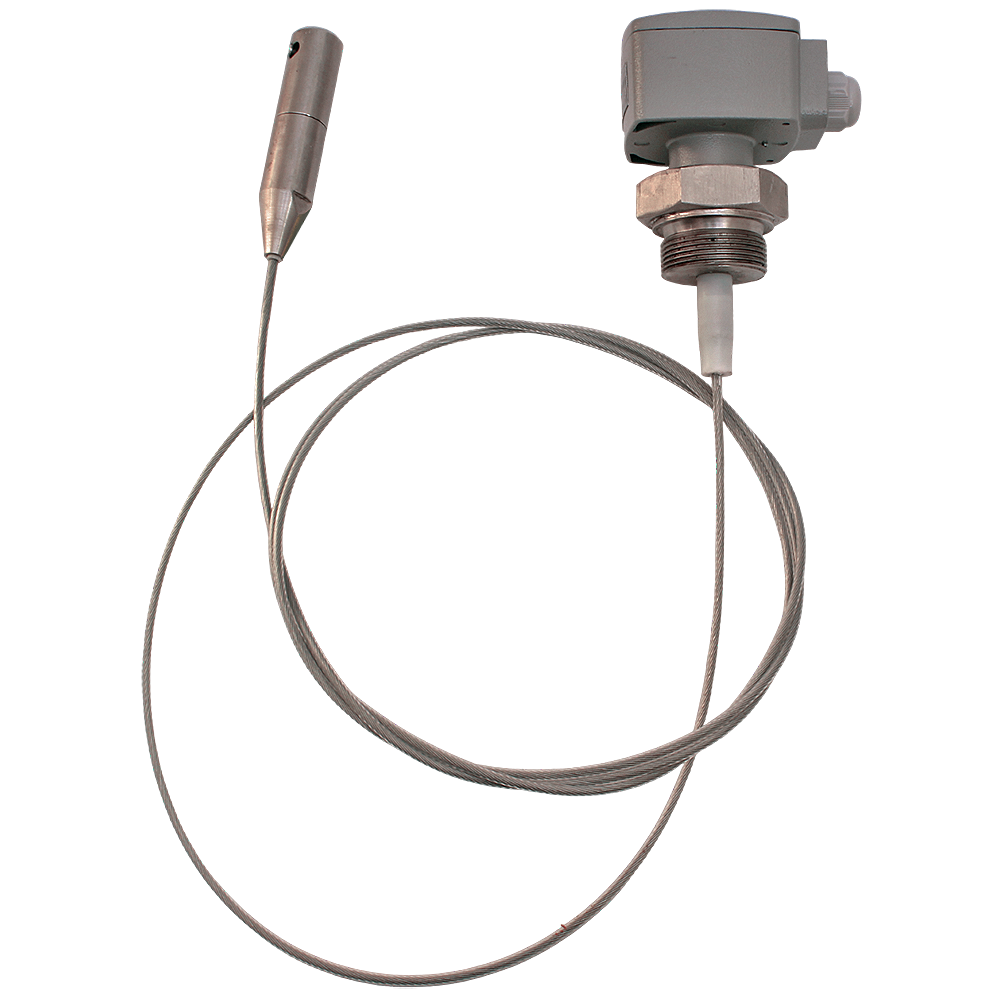

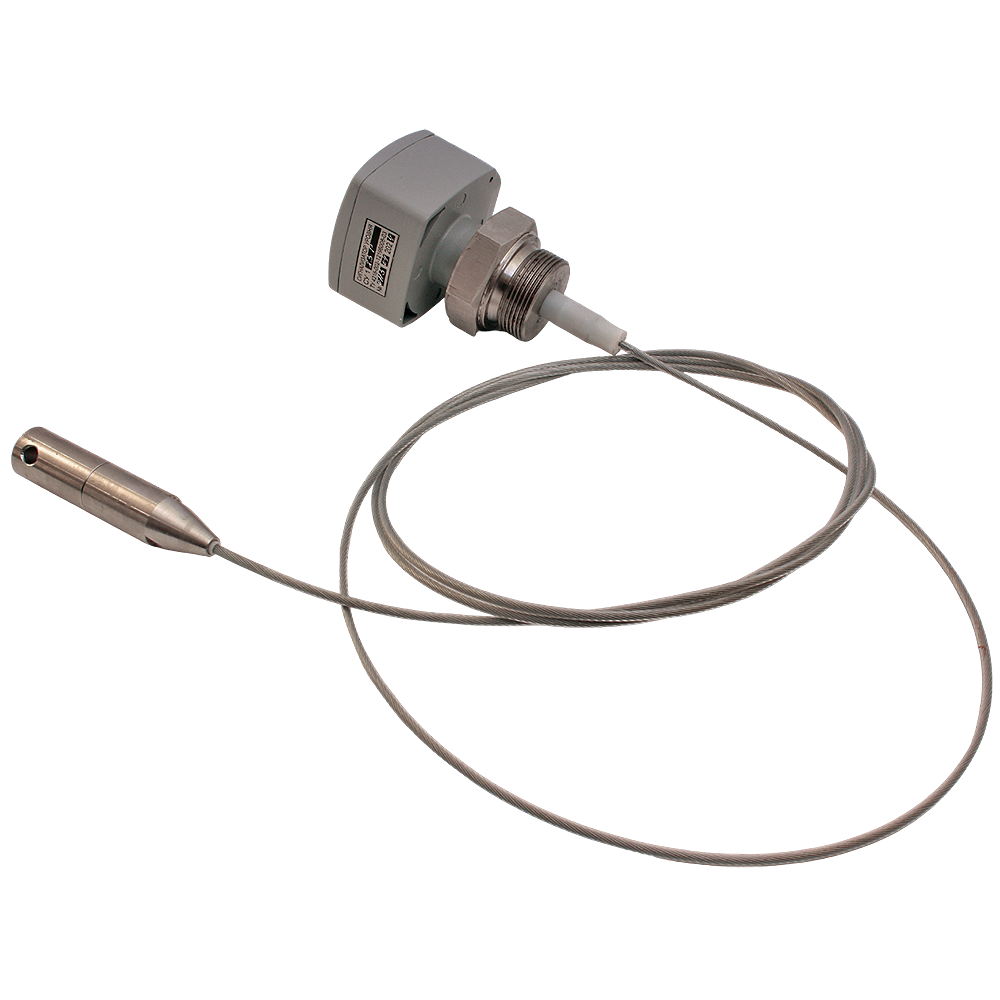

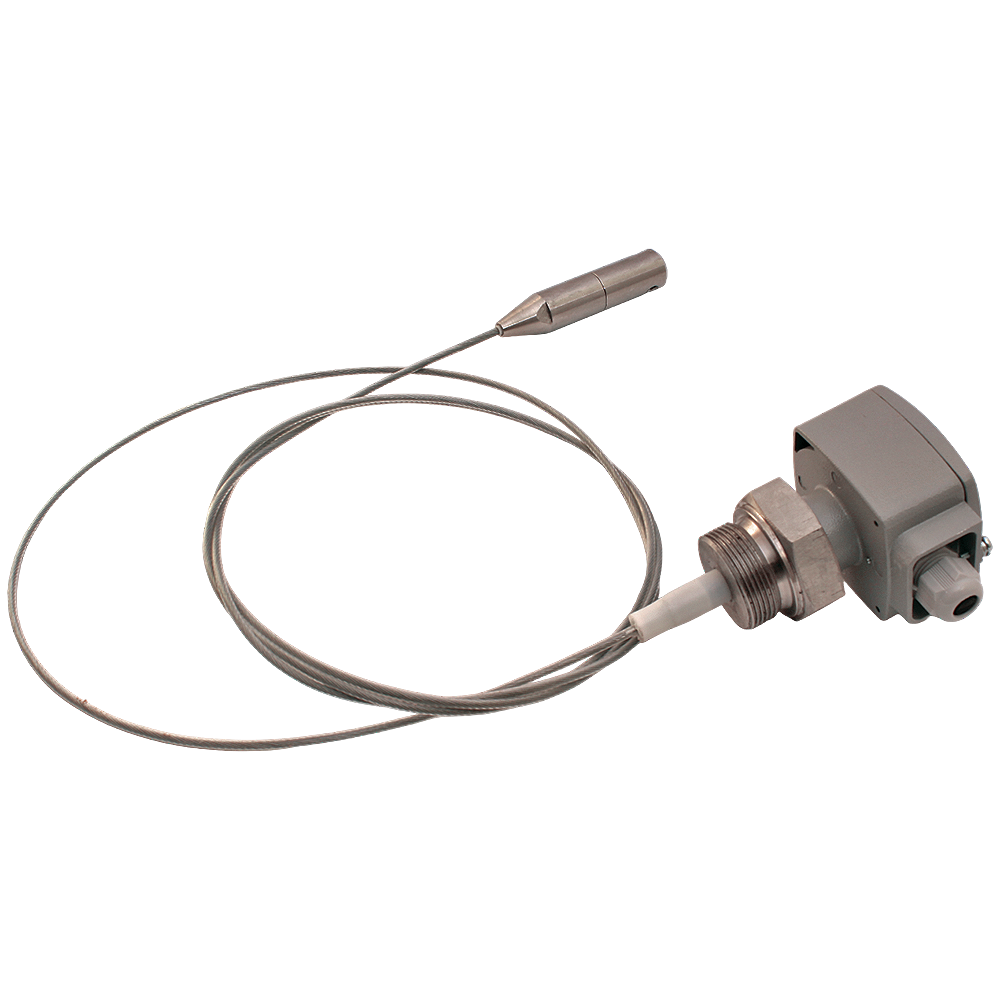

СУ-125

Ж

П

до 60

СУ-125Т

до 120

СУ-125В

до 180

СУ-131, СУ-132

2,5...30

Ж, С

П, Д1

до 120

-

СУ-135

Ж

П

СУ-131Т, СУ-132Т, СУ-135Т

Ж, С

П, Д1

до 180

СУ-152, СУ-153

0,25...3

Ж

Д2

до 60

до 1,6

СУ-152Т, СУ-153Т

до 120

СУ-152В, СУ-153В

до 180

СУ-162, СУ-163, СУ-165

-

С

Д2

до 60

-

 СУ-162Т, СУ-163Т, СУ-165Т

до 120

Условные обозначения: Ж – жидкость, С – сыпучая среда; П – электропроводная среда, Д1 – диэлектрик с диэлектрической проницаемостью Ɛ ≥ 2,2, Д2 – диэлектрик с диэлектрической проницаемостью Ɛ ≥ 1,6.

*Примечание: рекомендуемая длина ЧЭ зависит от типа контролируемой среды

Длина ЧЭ (L, м)

Контролируемая среда

0,25 – 2,5

зерно и продукты его размола, цемент, известь и т.п.

0,25 – 2,5

вода, молоко, пиво, зерно и продукты его размола, цемент, известь и т.п.

0,25 – 2,5

агрессивные и вязкие продукты: кислота, щелочь, смолы и т.п.

1,0 – 30,0

вода, неагрессивные жидкости, зерно и продукты его размола, цемент, известь и т.п.

1,0 – 30,0

вода, молоко, пиво, а также агрессивные и вязкие продукты: кислота, щелочь, смолы и т.п.

2,0 – 30,0

зерно и продукты его размола, цемент, известь и т.п.

2,0 – 30,0

зерно и продукты его размола, цемент, известь, смолы и т.п.

0,25 – 2,5

масла

0,25 – 2,5

масла (в том числе пищевые)

0,08

зерно и продукты его размола,цемент,известь и т.п.

0,08

зерно и продукты его размола,цемент,известь и т.п.

Стандартный комплект поставки

  • Сигнализатор уровня СУ-100.
  • Руководство по эксплуатации.
  • Паспорт.

Скачать документацию

СУ-100 сигнализаторы уровня емкостные. Руководство по эксплуатации.

Измерители-сигнализаторы уровня. Опросный лист.



Чтобы правильно подобрать сигнализатор уровня СУ-100, узнать стоимость емкостного сигнализатора СУ-100 или купить сигнализатор СУ-100, вам достаточно позвонить по телефону +7 (4812)209-311 или написать по электронной почте info@td-urovnemer.ru.
